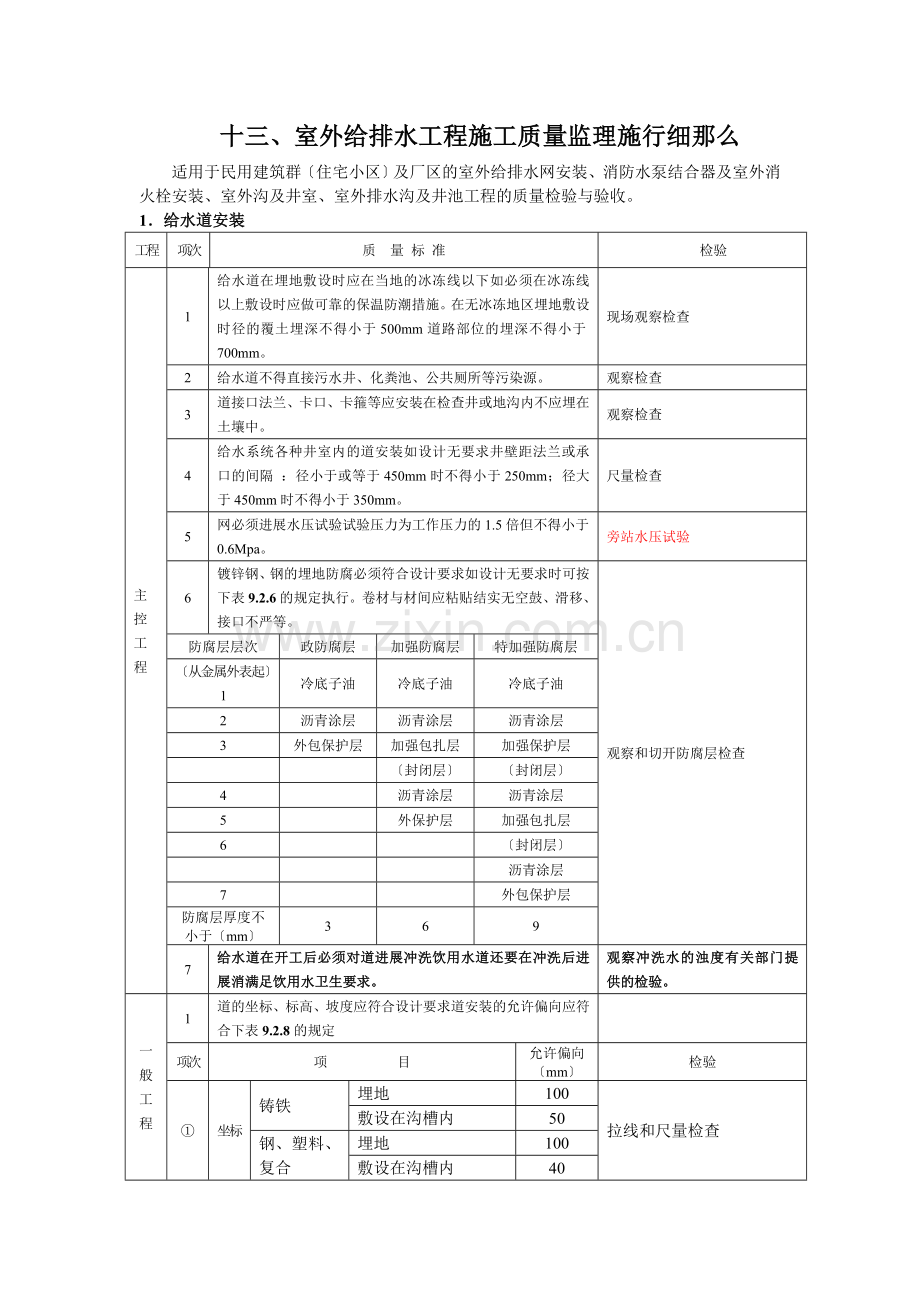

十三、室外给排水工程施工质量监理施行细那么
适用于民用建筑群〔住宅小区〕及厂区的室外给排水网安装、消防水泵结合器及室外消火栓安装、室外沟及井室、室外排水沟及井池工程的质量检验与验收。
1．给水道安装
工程
项次
质 量 标 准
检验
主控工程
1
给水道在埋地敷设时应在当地的冰冻线以下如必须在冰冻线以上敷设时应做可靠的保温防潮措施。在无冰冻地区埋地敷设时径的覆土埋深不得小于500mm道路部位的埋深不得小于700mm。
现场观察检查
2
给水道不得直接污水井、化粪池、公共厕所等污染源。
观察检查
3
道接口法兰、卡口、卡箍等应安装在检查井或地沟内不应埋在土壤中。
观察检查
4
给水系统各种井室内的道安装如设计无要求井壁距法兰或承口的间隔 ：径小于或等于450mm时不得小于250mm；径大于450mm时不得小于350mm。
尺量检查
5
网必须进展水压试验试验压力为工作压力的1.5倍但不得小于0.6Mpa。
旁站水压试验
6
镀锌钢、钢的埋地防腐必须符合设计要求如设计无要求时可按下表9.2.6的规定执行。卷材与材间应粘贴结实无空鼓、滑移、接口不严等。
观察和切开防腐层检查
防腐层层次
政防腐层
加强防腐层
特加强防腐层
〔从金属外表起〕
1
冷底子油
冷底子油
冷底子油
2
沥青涂层
沥青涂层
沥青涂层
3
外包保护层
加强包扎层
加强保护层

〔封闭层〕
〔封闭层〕
4

沥青涂层
沥青涂层
5

外保护层
加强包扎层
6

〔封闭层〕

沥青涂层
7

外包保护层
防腐层厚度不小于〔mm〕
3
6
9
7
给水道在开工后必须对道进展冲洗饮用水道还要在冲洗后进展消满足饮用水卫生要求。
观察冲洗水的浊度有关部门提供的检验。
一般工程
1
道的坐标、标高、坡度应符合设计要求道安装的允许偏向应符合下表9.2.8的规定

项次
项 目
允许偏向
〔mm〕
检验
①
坐标
铸铁
埋地
100
拉线和尺量检查
敷设在沟槽内
50
钢、塑料、复合
埋地
100
敷设在沟槽内
40

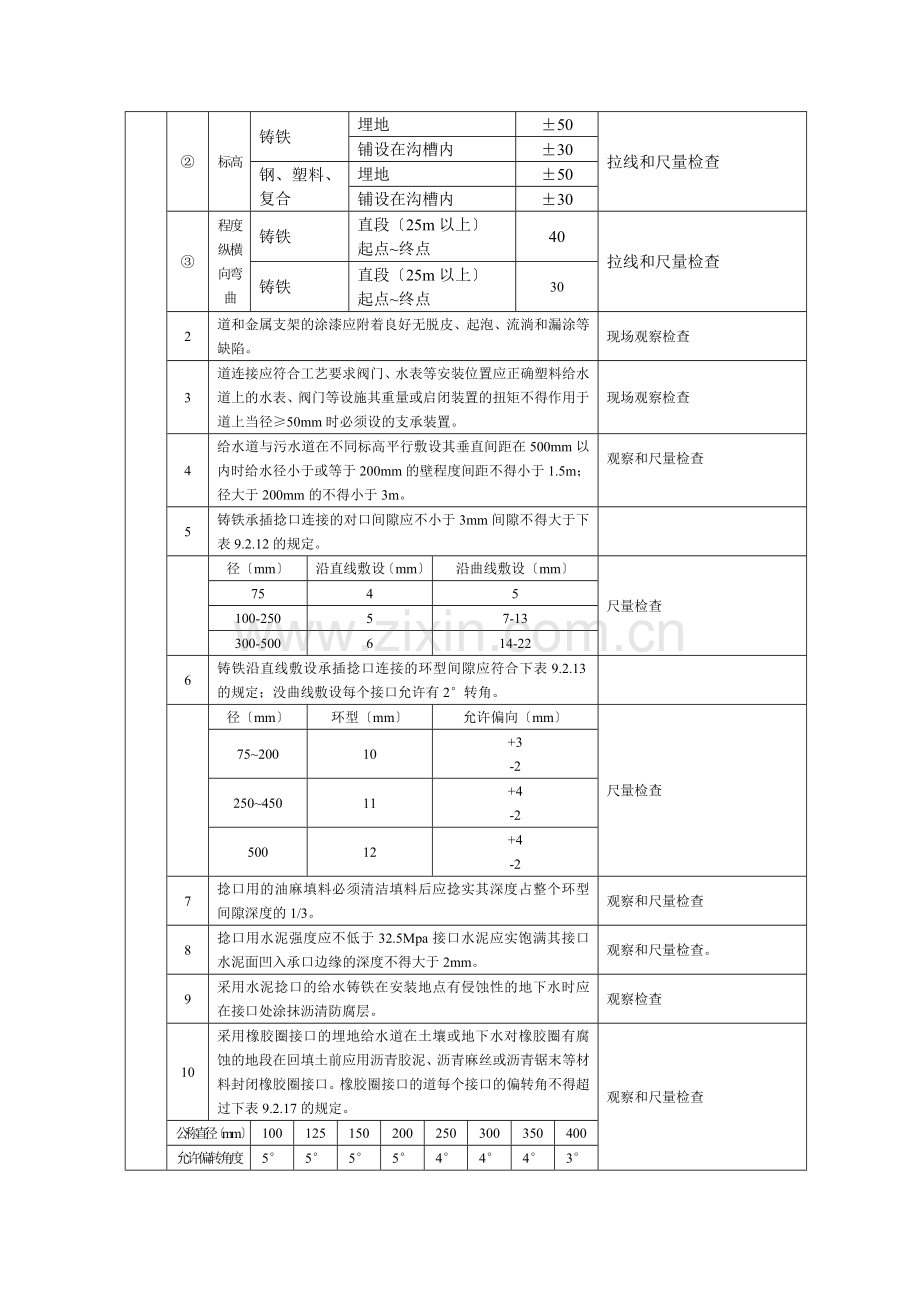

②
标高
铸铁
埋地
±50
拉线和尺量检查
铺设在沟槽内
±30
钢、塑料、复合
埋地
±50
铺设在沟槽内
±30
③
程度纵横向弯曲
铸铁
直段〔25m以上〕
起点~终点
40
拉线和尺量检查
铸铁
直段〔25m以上〕
起点~终点
30
2
道和金属支架的涂漆应附着良好无脱皮、起泡、流淌和漏涂等缺陷。
现场观察检查
3
道连接应符合工艺要求阀门、水表等安装位置应正确塑料给水道上的水表、阀门等设施其重量或启闭装置的扭矩不得作用于道上当径≥50mm时必须设的支承装置。
现场观察检查
4
给水道与污水道在不同标高平行敷设其垂直间距在500mm以内时给水径小于或等于200mm的壁程度间距不得小于1.5m；径大于200mm的不得小于3m。
观察和尺量检查

5
铸铁承插捻口连接的对口间隙应不小于3mm间隙不得大于下表9.2.12的规定。

径〔mm〕
沿直线敷设〔mm〕
沿曲线敷设〔mm〕
尺量检查
75
4
5
100-250
5
7-13
300-500
6
14-22
6
铸铁沿直线敷设承插捻口连接的环型间隙应符合下表9.2.13的规定；没曲线敷设每个接口允许有2°转角。

径〔mm〕
环型〔mm〕
允许偏向〔mm〕
尺量检查
75~200
10
+3
-2
250~450
11
+4
-2
500
12
+4
-2
7
捻口用的油麻填料必须清洁填料后应捻实其深度占整个环型间隙深度的1/3。
观察和尺量检查
8
捻口用水泥强度应不低于32.5Mpa接口水泥应实饱满其接口水泥面凹入承口边缘的深度不得大于2mm。
观察和尺量检查。
9
采用水泥捻口的给水铸铁在安装地点有侵蚀性的地下水时应在接口处涂抹沥清防腐层。
观察检查
10
采用橡胶圈接口的埋地给水道在土壤或地下水对橡胶圈有腐蚀的地段在回填土前应用沥青胶泥、沥青麻丝或沥青锯末等材料封闭橡胶圈接口。橡胶圈接口的道每个接口的偏转角不得超过下表9.2.17的规定。
观察和尺量检查
公称直径〔mm〕
100
125
150
200
250
300
350
400
允许偏转角度
5°
5°
5°
5°
4°
4°
4°
3°
2．消防水泵接合器及室外消火栓安装
工程
项次
内 容
检验
主
控
项
目

1
系统必须进展水压试验3试验压力为工作压力的1.5倍但不得小于0.6Mpa。
试验压力下10分钟内压力降不大于0.05Mpa然后降至工作压力进展检查压力保持不变不渗不漏。
2
消防道在开工前必须对道进展冲洗。
观察冲洗出水的浊度。
3
消防水泵接合器和消火栓的位置应明显栓口的位置方便操作。消防水泵接合器和室外消火栓当采用墙壁式时如设计未要求进、出水栓口的中心安装高度距地面应为1.10m其上方应设有防坠落物打击的措施。
观察和尺量检查
一般工程
1
室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求栓口安装高度允许偏向为±20mm。
尺量检查
2
地下室消防水泵接合器顶部进水口或地下式消火栓的顶部出水口与消防井盖底面的间隔 不得大于400mm井内应有足够的操作空间并设爬梯。寒冷地区井内应做防冻保护。
观察和尺量检查
3
消防水泵接合器的平安阀及止回阀安装位置和方向应正确阀门启闭应灵敏。
现场观察和手扳检查

3．沟及井室
工程
项次
内 容
检验
主
控
项
目

1
沟的基层处理和井室的地基必须符合设计要求。
现场观察检查
2
各类井室的井盖庆符合设计要求应有明显的文字标高各种井盖不得混用。
现场观察检查
3
设在通车路面下或小区道路下的各种井室必须使用型井圈和井盖井盖上外表应与路面相平允许偏向为±5mm。绿化带上和不通车的地方可采用轻型井圈和井盖井盖的上外表应高出地坪50mm并在井口周围以2的坡度向外做水泥砂浆护坡。
观察和尺量检查
4
重型铸铁或混凝土井圈不得直接放在井室的砖墙上砖墙上应做不少于80mm厚的细石混凝土垫层。
观察和尺量检查
一般工程
1
沟的坐标、位置、沟底标高应符合设计要求。
观察、尺量检查
2
沟的沟底层应是原土层或是夯实的回填土沟底应平整坡度应顺畅不得有尖硬的物体、块石等。
观察检查
3
如沟基为岩石、不易去除的块石或为砾石层时沟底应下挖100~200mm填铺细砂或粒径不大于5mm的细土夯实到沟底标高后方可进展道敷设。
观察和尺量检查。
4
沟回填土顶上部200mm以内应用砂子或无块石及冻土块的土并不得用机械回填；顶上部500mm以内不得回填直径大于100mm的块石和冻土块；500mm以上局部回填土中的块石或冻土海里集中。上部用机械回填时机械不得在沟上行走。
观察和尺量检查。
5
井室的砌筑应按设计或给定的图施工。井室的底标高在地下水位以上时基层应为素土夯实；在地下水位以下时基层应打100mm厚的混凝土底板。砌筑应采用水泥砂浆内外表抹灰后应严不透水。
观察和尺量检查
6
道穿进井壁处应用水泥砂浆分二次填塞严、抹平不得渗漏。
观察检查。

4．室外排水网安装质量检验评定
工程
项次
内 容
检验
主
控工程
1
排水道的坡度必须符合设计要求严禁无坡或倒坡。
用水准仪、拉线和尺量检查。
2
道埋设前必须做灌水试验和通水试验排水应畅通无堵塞接口无渗漏。
按排水检查井分段试验试验水头应以试验段上顶加1m时间不少于30分钟逐段观察。

一般工程

项 目
允许偏向〔mm〕
检验
1
坐标
埋地
100
拉线、尺量
敷设在沟槽内
50
2
标高
埋地
±20
用程度仪、拉线和尺量
敷设在沟槽内
±20
3
程度道纵横向弯曲
每5米长
10
拉线、尺量
全长〔两井间〕
30
4
排水铸铁采用水泥捻口时油麻填塞应实接口水泥应实饱满其接口面凹入承口边缘且深度不得大于2mm
观察和尺量检查
5
排水铸铁外壁在安装前应除锈涂二遍石油沥清漆。
观察检查
6
承插接口的排水道安装时道和件的承口应与水流方向相反。
观察检查
7
混凝土或钢筋混凝土采用抹带接口时应符合以下规定：

1抹带前应将口的外壁凿毛扫净当径小于或等于500mm时抹带可一次完成；当径大于500mm时应份二次抹成抹带不得有裂纹。
观察和尺量检查
2钢丝网应在道就位前放入下方抹压砂浆时应将钢丝网抹压结实钢丝网不得外露。
3抹带厚度不得小于壁的厚度宽度宜为80~100mm。

5．排水沟及井池安装质量检验评定
工程
项次
内 容
检验
主控工程
1
沟基的处理和井池的底板强度必须符合设计要求。
现场观察和尺量检查检查混凝土强度。
2
排水检查井、化粪池的底板及进、出水的标高必须符合设计其允许偏向为±15mm。
用水准仪及尺量检查
一般工程
1
井、池的规格、尺寸和位置应正确砌筑和抹灰符合要求
观察及尺量检查
2
井盖选用应正确标志应明显标高应符合设计要求。
观察、尺量检查
