店客房无线网络覆盖WOC方案及施工图片.docx

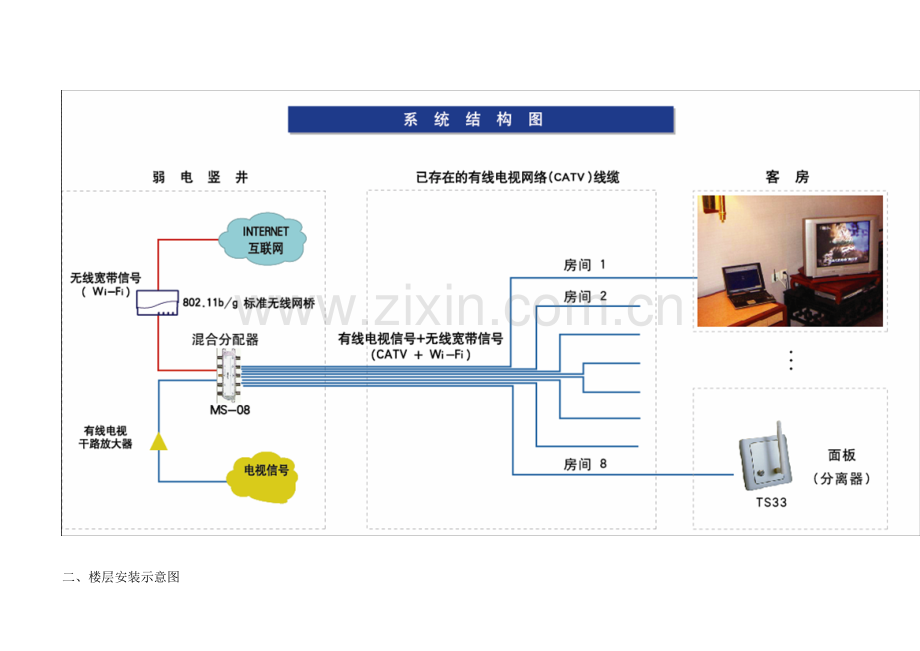

五星级酒店客房无线网络覆盖WOC方案及施工图片酒店无线网络覆盖创新解决方案WLAN OVER CATV（） 有线电视无线网,是一种通过有线电视线路传输无线数据宽带信号的技术。-成功解决传统无线网络多个AP覆盖同频干扰与无线信号穿墙变弱的难题!前言：传统无线网络酒店客房覆盖方法和遇到的实际问题方法A 客房走廊满布无线AP和天线a) 由于门口卫生间信号屏蔽问题， 虽然布满了大量AP，无线信号还是不好进入客房内, 信号不稳定。b) 楼上楼下和同一楼层过多AP产生干扰, 速率严重下降，越多人无线上网，问题越严重（对于中空的酒店环境，干扰问题更明显）。c) 同一房间内可以收到好几个AP信号，2.4G同频干扰造成连接不稳定, 出现客人电脑无线连接 ”跳来跳去, 时断时续” 问题。方法B 每客房一台无线APa) 虽解决了信号覆盖的弱的问题，但楼上楼下隔壁房间过多AP产生干扰, 速率严重下降，越多人无线上网，问题越严重。b) 同一房间内可以收到好7、8个以上AP信号， 2.4G同频干扰造成连接不稳定, 出现客人电脑无线连接”跳来跳去, 时断时续” 问题。一、WOC工作原理简单来说，WOC是一套无源天线延伸系统。它利用现有的CATV线缆作为AP无线信号的传输媒介，具体工作原理如下：a. 在进入客房前，无线AP发出的WLAN信号与走廊的CATV主干信号进行混合；b. 混合的WLAN CATV信号通过现有CATV线缆进入客房；c. 混合信号终结在客房的专用WLAN电视面板上，并进行信号分离；d. WLAN信号从面板上的小天线发送，CATV信号连接到电视机上，客人可以在房间内无线上网，并可以同时在电视机收看节目；WOC系统结构图.png (222.28 KB)2010-11-4 11:53二、楼层安装示意图PRINT-hotel111.jpg (141.82 KB)2010-11-4 11:53三、WLAN OVER CATV方案的技术优势a. 无线信号强，不用穿墙,覆盖均匀，没有死角。b. 无干扰.一套AP无线信号分配到8个到16个房间内，加上CATV线缆的自然损耗，延伸到客房内的无线信号不会过强,刚好足够在房间内使用。信号不会穿越楼上楼下或对面房间,不会造成和其他AP的信号干扰。c. 终端工作稳定，相连几个房间在同一AP下有效的工作和管理，没有其他AP强信号的入侵，不会在同一房间内收到好几个AP信号,不会出现传统覆盖方式的“时断时续, 无线网络跳来跳去”现象。d. 施工简单，无须更改现有同轴电缆网结构，如东方君悦酒店400客房11天完工。e. 辐射功率只有传统覆盖方式的几十分之一，符合国家相关规定，确保人身安全。f. 扩容灵活方便。g. 产品通过国家广播电视产品质量监督检验中心认证，符合有线电视系统标准，可以安全合格使用，不会影响现有CATV系统运作。四、市场应用此技术已经成功服务奥运!-应用在北京洲际酒店、北京东方君悦大酒店、北京御镜酒店。注:东方君悦大酒店原来已经做过客房WLAN覆盖,用的是传统的无线AP在楼道覆盖，信号穿墙到房间很不好，且同频干扰很大。后改为每个客房放1无线AP，信号到很强，但总是断线更不稳定了，因为客户电脑同时可以收到10个以上AP的信号，同频干扰厉害。而2.4G不干扰的信道只有3个。使用WOC技术改造后,信号强,传输稳定,奥运期间入住率100%,没有出现任何问题.酒店客户非常满意!至2009年12月，WOC成功使用在以下项目:1. 北京东方君悦大酒店 (5星)2. 北京金融街洲际酒店 (5星)3. 北京御境酒店4. 北京希尔顿酒店 (5星)5. 上海锦江汤臣洲际大酒店(5星)6. 成都天府丽都喜来登酒店 (5星)7. 广东东莞莱茵酒店 (5星)8. 深圳大中华喜来登酒店(5星)9. 深圳福朋喜来登酒店(5星)10. 西安蜗客尚品快捷酒店11. 内蒙巴彦淖尔电业大楼北京洲际酒店安装现场照片WOC MS04四路合路器-s.jpg (77.44 KB)2010-11-4 11:53换好面板分离器2.JPG (91 KB)2010-11-4 11:53
