寺冈电子秤操作手册.docx

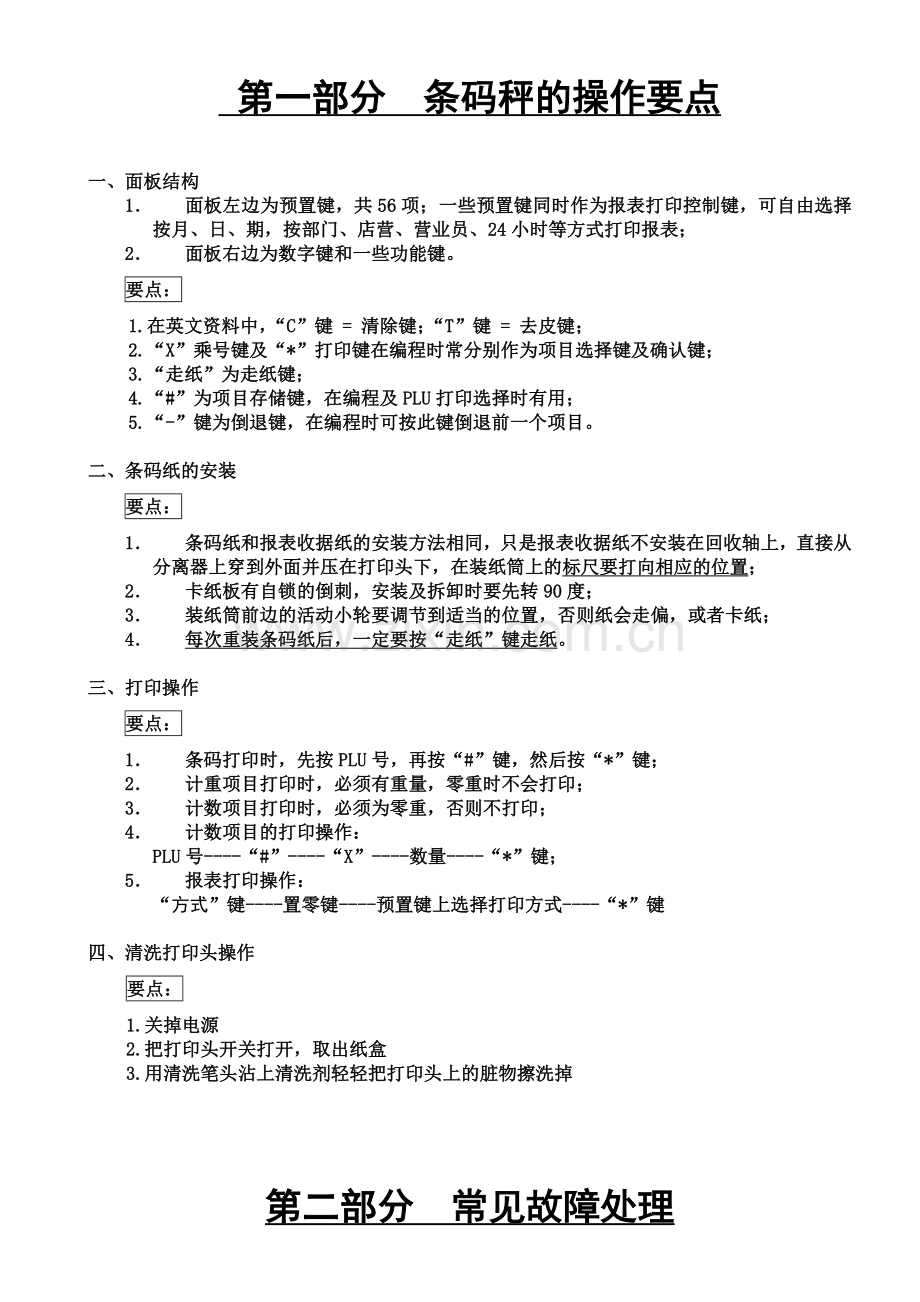

第一部分 条码秤的操作要点

一、面板结构
1． 面板左边为预置键，共56项；一些预置键同时作为报表打印控制键，可自由选择按月、日、期，按部门、店营、营业员、24小时等方式打印报表；
2． 面板右边为数字键和一些功能键。
要点：
1.在英文资料中，“C”键 = 清除键；“T”键 = 去皮键；
2.“X”乘号键及“*”打印键在编程时常分别作为项目选择键及确认键；
3.“走纸”为走纸键；
4.“#”为项目存储键，在编程及PLU打印选择时有用；
5.“-”键为倒退键，在编程时可按此键倒退前一个项目。

二、条码纸的安装
要点：
1． 条码纸和报表收据纸的安装方法相同，只是报表收据纸不安装在回收轴上，直接从分离器上穿到外面并压在打印头下，在装纸筒上的标尺要打向相应的位置；
2． 卡纸板有自锁的倒刺，安装及拆卸时要先转90度；
3． 装纸筒前边的活动小轮要调节到适当的位置，否则纸会走偏，或者卡纸；
4． 每次重装条码纸后，一定要按“走纸”键走纸。

三、打印操作
要点：
1． 条码打印时，先按PLU号，再按“#”键，然后按“*”键；
2． 计重项目打印时，必须有重量，零重时不会打印；
3． 计数项目打印时，必须为零重，否则不打印；
4． 计数项目的打印操作：
PLU号----“#”----“X”----数量----“*”键；
5． 报表打印操作：
“方式”键----置零键----预置键上选择打印方式----“*”键

四、清洗打印头操作
要点：
1.关掉电源
2.把打印头开关打开，取出纸盒
3.用清洗笔头沾上清洗剂轻轻把打印头上的脏物擦洗掉

第二部分 常见故障处理

一、条码纸易卡住
1． 检查卡纸板位置是否合适
2． 检查活动小轮位置是否合适

二、机器拒绝打印条码纸
1． 称重时是否没有重量
2． 非称重时是否有重量
3． 按PLU号后按“*”之前是否按过“#”键
4． 纸筒里边的标尺位置是否指向“标签”

三、条码纸打印出两张
1． 安装条码纸后有无走纸
2． 纸张尺寸是否正确
3． 纸张的间距是否均匀
4． 自由格式文件的设置是否超出尺寸范围

四、条码纸偶尔没有打印上条码
金额一项过大溢出，超出条码允许范围

五、打印出的条码模糊
请用清洗笔清洗打印头

六、条码不能正确扫描
1． 条码的编程规则是否正确？
2． 条码边界是否模糊？解决方法：拧紧热敏打印头的固定螺钉，可使边界变清晰；
3． 查看条码是否有断线？解决方法：清洗打印头。

七、机器拒绝打印报表
1．是否已换纸
2．纸筒里边的标尺位置是否指向“RECEIPT”

八、有些项目打印不出
1． 查看该项目位置是否合理，若位置超出条码纸边界则无法打印；
2． 自由格式文件中该项目的状态是否正确，状态为“UPRINT”则不打印；
3． 该项目的尺寸是否合理，若品名、店名的高度太小则无法打印。

第三部分 条码秤具体操作步骤及简要说明

根据您商场对所打印标签内容的实际需求，特编写如下操作步骤以供参考。

一．编制标签的格式（即直接在条码秤上设定各打印项目位置尺寸）：
参看说明书P51~62
条码纸的坐标——因为打印头是热敏打印头，发热部分常压在条码纸上，所以条码纸的起
始部分总是预先打印上去的，这部分常用于打印店名，并被看作是前一张纸的尾部，因此，
坐标原点位于高10mm的地方，横向为X轴，纵向为Y轴，以mm为单位。
操作方法：
1．按3下“方式”键，切换到S模式,显示：S1 à PLU FILE
编辑PLU文件
2．选择自由格式编制。按“1”“2”“*”三键
显示： S12.0 FREE 0 1—99
输入自由格式文件号码
3．按“1”，再按“打印”键。
显示： S12.1 LABEL 00 WT MM
输入标签宽度(毫米)
4. 按“打印”键,显示: S12.2 LABLE 00 HT MM
输入标签高度(毫米)
5. 按“打印”键,显示: S12.3 LABLE 0 DG ANGLE
选择标签角度
按“X”键,切换选择

6. 按“打印”键,显示: S12.4 LABLE ITEM LABLE
选择单项/总计标签
按“X”键切换选择

7. 按“打印”键,显示: S12.5 PLUno ß1 F ITEM
1:PLU代码
直接输入数字键或“X”键，进入价格项目设置。
显示：PTICE 2 FREE 0
设
置

项
目

(显示)

X
MM

Y
MM

角度
ANGLE

宽度
WT

高度
HT
状态
STATUS

字体
CHAR SIZE
1 FREE
PLU 代码

2 FREE
价格

3 FREE
单价

4 FREE
重量

5 FREE
数量

6 FREE
包装日期(即生产日期)

8 FREE
商品名

12
FREE
条形码

11
FREE
售出日期(即保质期)

注：
a．每个项目位置设定好后，按[*]确认，再按相应的数字键进行下一项目位置设定；
b．格式编制完后，按“#”键存储，再按“方式”键2次回初始状态。
四．编制 / 跳 跃条目。（参照说明书 P48 ）
1．按3下“方式”键,切换到S模式。 显示： S1 à PLU FILE
2．按“1 ”、“9”两键。显示: S19 à PLU ITEM
按“*”键， 显示如下： 皮重窗 重量窗 单价窗 总价窗
S19.1 ITEM LABFR1 PROGRAM
再按“X”键，使总价窗“PROGRAM”变为“SKIP”，
显示如下： S19.1 ITEM LABFR1 SKIP
3．再按“*”键一次，显示如下：皮重窗 重量窗 单价窗 总价窗
S19.1 ITEM LABFR2 PROGRAM
再按“X”键，使总价窗“PROGRAM”变为“SKIP”，
显示如下： S19.2 ITEM LABFR2 SKIP
4． 按“＃”存储，按“方式”键回初始状态。
五．改价操作
1．按3下“方式”键,切换到S模式。 显示： S1 à PLU FILE
2. 按“*”,输入物品的代号， 再按“*”
3. 输入物品的价格（每公斤价），再按“*”键
4. 按“#”键存储
5. 按2下“方式”键,退回销售模式
六．P L U 文件编制
称重类物品编制（在开机称重状态下）：
1.按3下“方式”键,切换到S模式。 显示： S1 à PLU FILE
2.按“*”,输入物品的代号， 再按“*”
3.输入物品的价格（每公斤价），再按“*”键
4.按P24键切换字型（切换为G4即可），再输入品名的区位代码, 再按“*”键
5.输入项目代码号，与PLU号一致, 再按“*”键
6.用“X”选择是否打印销售日期（有效日期），“PRINT”打印，“UPRINT”不打印，再按“*”键
7.输入使用天数，再按“*”键
8.按“#”键存储
9.按2下“方式”键,退回销售模式

非称重类物品的编制（在开机称重状态下）：
1．按3下“方式”键,切换到S模式。 显示： S1 à PLU FILE
2．按“*”，输入物品的代号， 再按“*”键
3．按“《”、或“》” 或“X”键进入计数类物品单位设置
4．输入物品的单价，再按“*”键
5．按P24键切换字型（切换为G4即可），再输入品名的区位代码, 再按“*”键

6．选择是否打印最迟使用日期（有效日期），“PRINT”打印，“UPRINT”不打印，再按“*”键
7．输入使用天数，再按“*”键
8．按“＃”键存储
9. 按2下“方式”键,退回销售模式

注：在输入物品名称时
a．按“P24”键，可选字的大小和一行能显示的字；
b．按“P16”键，可以删除当前显示的字；
c．按“P7”键，可以在所要加字的位置插入字；
d．按“P7”、或“P8”键可以前后浏览输入字的区位码对否，输入了几个字；
e．按“P16”键，可以倒至适当位置作插入或删除字用。

七．P L U 文件的预置
1．按“方式”键,切换到S模式。 显示： S1 à PLU FILE
2．按“4” 键，再按“*”键
3．输入PLU号（即物品代号）
5． 按指定的预置键
6． 按3次“*”键退出
7． 按2下“方式”键,退回销售模式
注：重复3、4步骤，可连续预置其它PLU文件

八． 打印标签 （称重类物品）：

第一种方法：
1．输PLU代号
2．按“＃”键，放物品在秤上
3．按“*”键，打印标签

第二种方法
1．按预置键号，放物品在秤上
2．按“*”键，打印标签

第三种方法：自动打印多包装的物品
1．按“自动”键
2．按PLU代号，再按“＃”键或预置键号
3．放物品在秤上，自动打印出标签

九．非称重物品的标签打印（秤台上无物品）：

第一种方法
1．输PLU代号，再按“＃”键
2．按“X”键，再输入件数
3．按“*”键，打印标签

第二种方法
1．按预置键号
2．按“X”键，再输入件数
8． 按“*”键，打印标签

第三种方法

注：若只售出1件，跳过第二步，直接打印一张标签

十．PLU文件的删除
（一）单个P L U 文件的删除 （参见说明书P33）
1．按“方式”键,切换到S模式。 显示： S1 à PLU FILE
2．输入PLU代号
3．按“—”键，确认删除，按“清除”键，不删除按“去皮”键
（二）清除机内所有的PLU数据：
重量窗 单价窗 总价窗
1．按“方式”键,切换到Z模式，显示：Z1.0 RESET SCALES DAILY

2. 按住“置零”鍵不松手，当屏幕出现“888…….”时再輸入数字“230”、
同时松开双手 显示： 重量 単价 总价
显示： CLR PLU FILE
5．按“*”键　　　　　　　　　 显示： CLR Y- C N-T
6．清除按“清除”键 显示： RESET SCALES DAILY
7．不清除按“去皮”键 显示： RESET SCALES DAILY
8．按“方式”键回到称重状态 显示： 0.000 0.00 0.00

十一、条码秤内时间的设定：
1、按3下“方式”键,切换到S模式。 显示： S1 à PLU FILE
2、按“8”、“*”进入时间设定
3、输入你现在的正确日期（YYMMDD）,再按“*”键
4、输入你现在的正确时间（HHMM），再按“*”键返回
5、按“方式”键退出

十二、口令设置
1、 按“方式”键数次,切换到密码模式,显示: PWD X 0 SET
输入密码,按“*”键存储
2、 显示: PWD S 0 SET
输入密码,按“*”键存储
3、 显示: PWD Z 0 SET
输入密码,按“*”键存储
4、 显示: PWD P 0 SET
输入密码,按“*”键存储
5、 按“方式”口令设置完成
注：在设置口令之前必须在高级设置“141”功能的第64项设为0

十三、IP地址的设置
1、按按“方式”键,切换到Z模式按住“置零”鍵不松手，再輸入数字“3752”，同时松开双手，

显示： 重量 単价 总价
RESET SCALES DAILY
2、再按住“置零”键不松手，输入数字“0416”，同时松开双手，

显示： INTER 192168000001

3、请直接输入前三段地址，后面一段已在“141”功能SP135项中设定，不必再输入，更改地址举例如下：如果地址为“202202202001”，就输入“202202202”即可
显示： INTER 202202202001
4、按“＃”键存贮即可。
十四、重选国家
1、按“方式”键三下,切换到Z模式按住“置零”鍵不松手，再輸入数字“3752”，同时松开双手，

显示： 重量 単价 总价
RESET SCALES DAILY
2、再按住“置零”键不松手，输入数字“8822”，同时松开双手，

显示： SPEC 3-CN COUNTRY
按“X”切换选择

3、按“*”，
显示： LOAD DEFAULT SPEC Y-C N-T
载入默认的SPEC？
① 载入默认,选择“Y”，按清除键；
显示： SCALE TYPE à POLE
选择秤的类型
按“X”选择秤的类型(本秤选择P-CS类型)
按“*”,
显示 SCALE CAP à 3kg
选择秤量
按“X”选择秤量(本秤选择15kg的秤量)
按“*”,
显示 SCALE RES à 1/3000S
选择分辨率
按“*”,
显示: CLEAR MEMORY Y-C N-T
清除内存?
不清除, 选择“N”,按去皮键
回到Z 模式下.

② 不载入默认,选择“N”，按去皮键
显示: CLEAR MEMORY Y-C N-T
清除内存?
不清除, 选择“N”,按去皮键
回到Z 模式下.
注:设置完毕后,须重新设置141功能,142功能和S19项中的跳跃选项的开关.

关机按置零加方式,清除打印报表
无秤重下看指针指向M 表示不是自动打印
