长工作距离平场物镜设计
镜头设计 2009-02-22 20:23:17 阅读129 评论0 字号：大中小 订阅
用于计量或通过培养皿观察活体细菌等的显微物镜要求工作距离长，往往把这种显微物镜称为长工作距离物镜。长工作距离物镜有共轭距为195mm和无限远两种，后者称为无限远像距长工作距离物镜。
介绍一个无限远像距长工作距离平场物镜，16倍，NA=0.32
镜头数据如下：
其2DLayout如下：
这样的机构可以校正4种单色像差----球差、慧差、场曲、像散和色差。

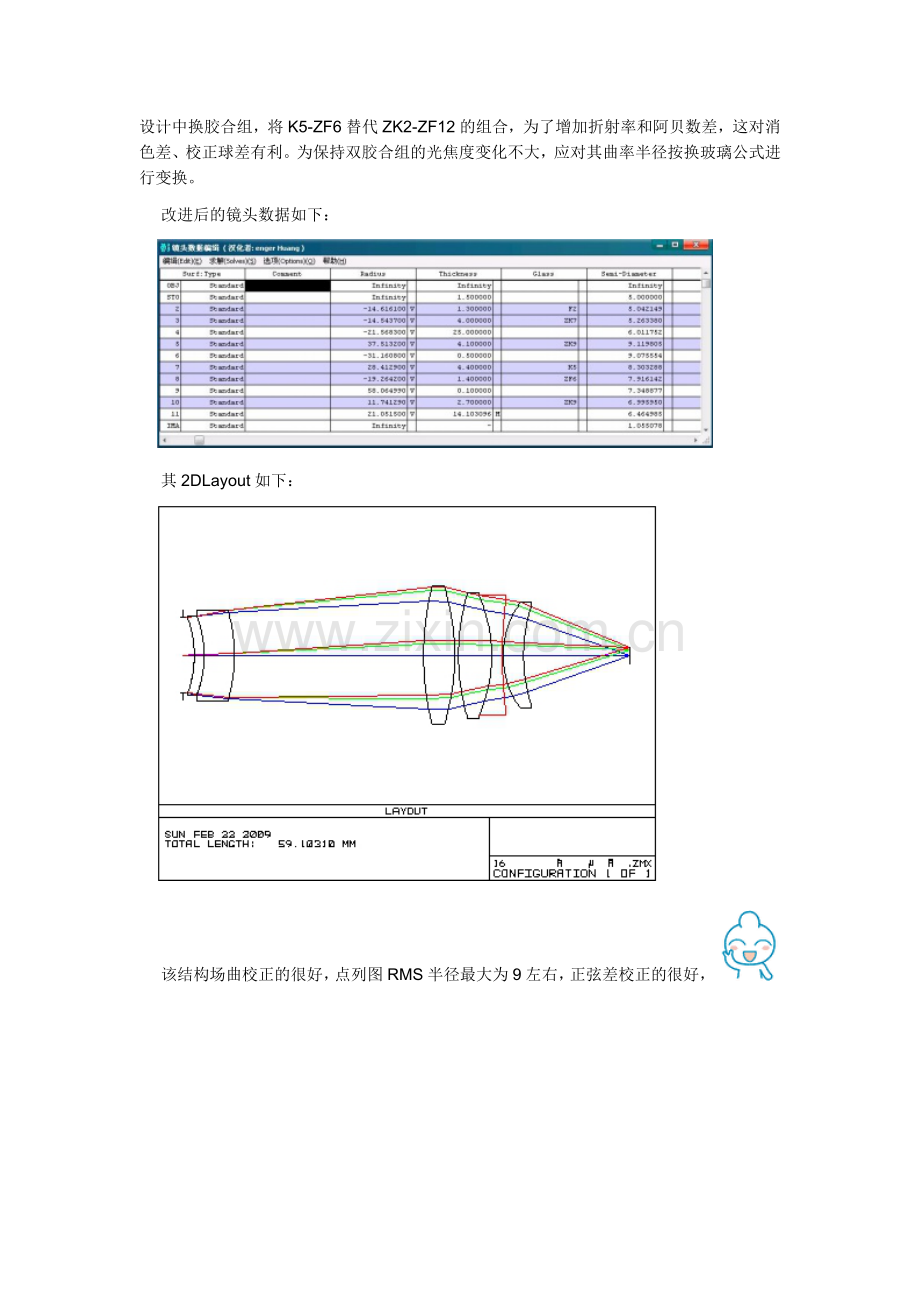

将上述系统进行改进，去掉盖玻片，而平板玻璃盖玻片会产生一定的球差、色差。初始结构已把这些像差补偿掉了，拟设计的镜头要把盖玻片去掉，势必增加球差、色差，所以在设计中换胶合组，将K5-ZF6替代ZK2-ZF12的组合，为了增加折射率和阿贝数差，这对消色差、校正球差有利。为保持双胶合组的光焦度变化不大，应对其曲率半径按换玻璃公式进行变换。
改进后的镜头数据如下：
其2DLayout如下：
该结构场曲校正的很好，点列图RMS半径最大为9左右，正弦差校正的很好，
