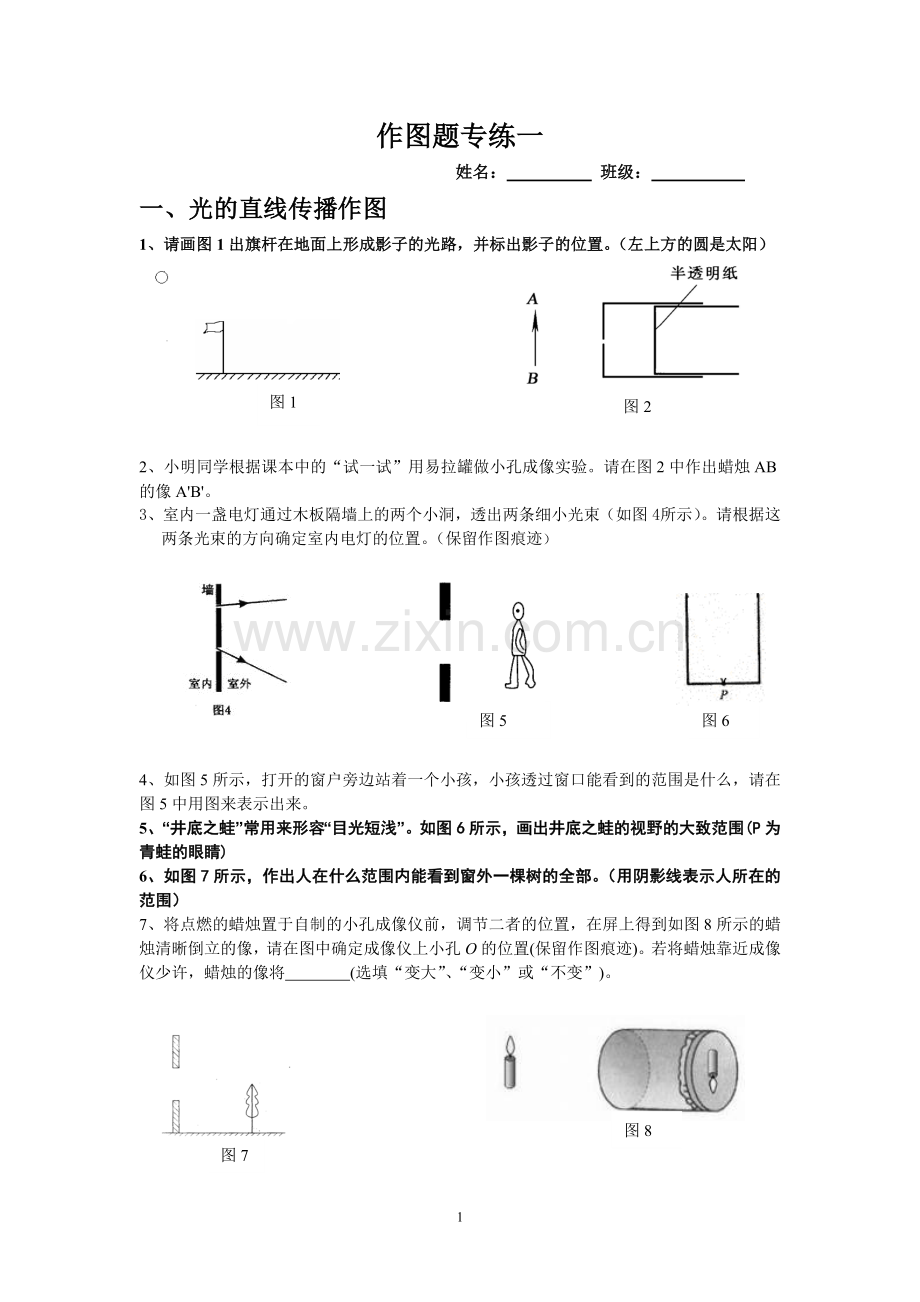

作图题专练一
姓名： 班级：
一、光的直线传播作图
1、请画图1出旗杆在地面上形成影子的光路，并标出影子的位置。（左上方的圆是太阳）
图2
图1

2、小明同学根据课本中的“试一试”用易拉罐做小孔成像实验。请在图2中作出蜡烛AB的像A'B'。
3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4 所示）。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹）
图5

图6

4、如图5所示，打开的窗户旁边站着一个小孩，小孩透过窗口能看到的范围是什么，请在图5中用图来表示出来。
5、“井底之蛙”常用来形容“目光短浅”。如图6所示，画出井底之蛙的视野的大致范围(P为青蛙的眼睛)
6、如图7所示，作出人在什么范围内能看到窗外一棵树的全部。（用阴影线表示人所在的范围）
7、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如图8所示的蜡烛清晰倒立的像，请在图中确定成像仪上小孔O的位置(保留作图痕迹)。若将蜡烛靠近成像仪少许，蜡烛的像将 (选填“变大”、“变小”或“不变”)。

图8
图7

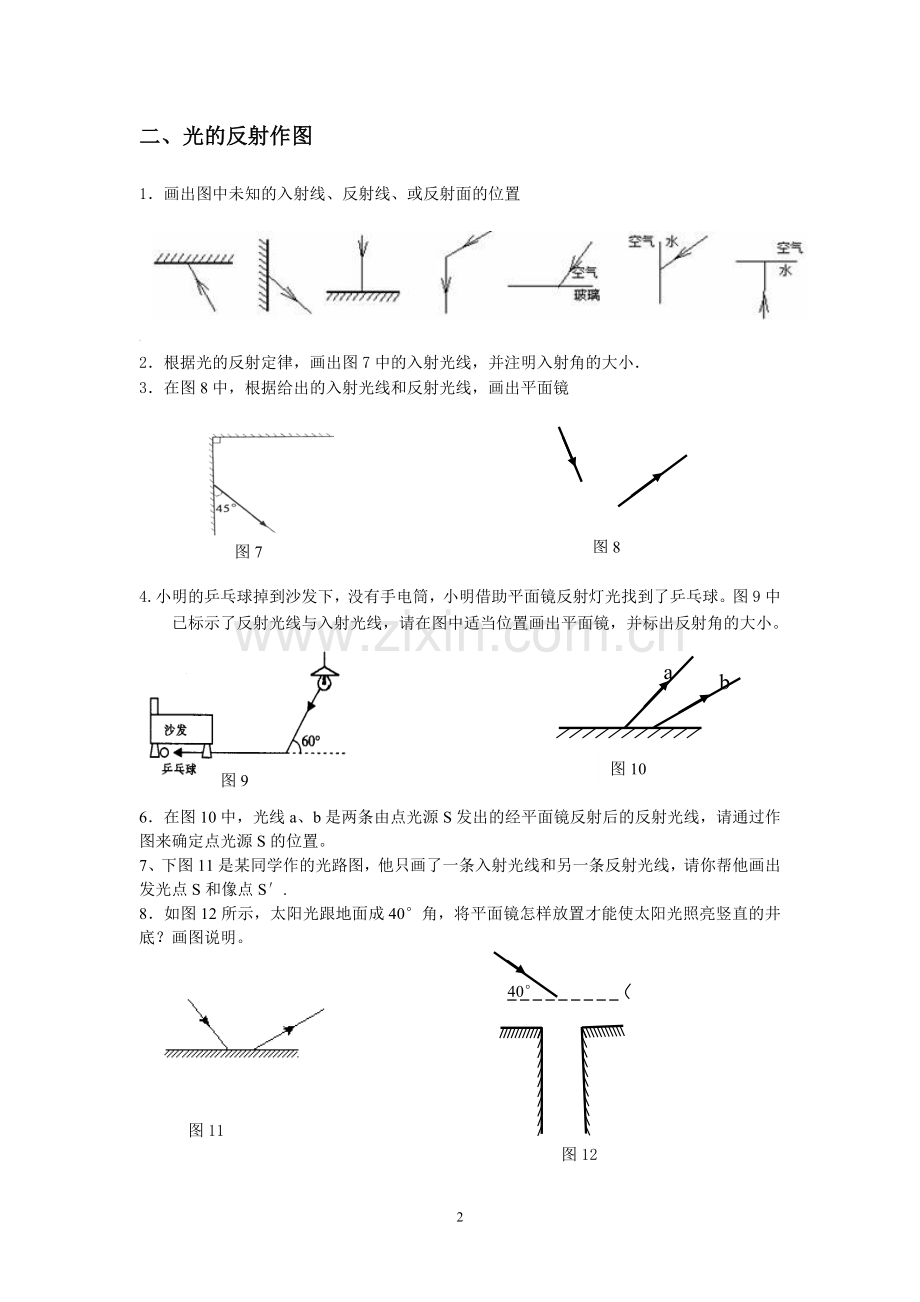

二、光的反射作图
1．画出图中未知的入射线、反射线、或反射面的位置

2．根据光的反射定律，画出图7中的入射光线，并注明入射角的大小．
3．在图8中，根据给出的入射光线和反射光线，画出平面镜

图8

图7

4.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球。图9中已标示了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小。
图10
b
a
图9

6．在图10中，光线a、b是两条由点光源S发出的经平面镜反射后的反射光线，请通过作图来确定点光源S的位置。
7、下图11是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S和像点S′.
8．如图12所示，太阳光跟地面成40°角，将平面镜怎样放置才能使太阳光照亮竖直的井底？画图说明。

40°

图11
图12
4

9.如图13所示，一束光由空气射到玻璃砖上，画出这束光在玻璃砖表面反射后的光路．

图14

图13

10．在图14的方框中放置一平面镜，光线通过平面镜后的方向变化如图14中所示，试画出平面镜并完成光路图．
S
图16
11．如图15所示，S为点光源，P为不透光的挡光板，试画出在P的右侧能够看到S的像的光路。

图15

12．如图16所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）

13．为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图18中画出平面镜的位置，并完成光路图。

14.自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图19所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.
15.如图20所示，在O点放置一平面镜，使与水平方向成60°角的太阳光经O点反射后，水平射入窗口P。请你在图中画出平面镜的位置，并标出反射角的度数。
图19

图20

16.如图21所示为一个反射式路灯,S为灯泡位置,图中已画出灯泡射出的两条最边缘的出射光线.MN是一个可以调节倾斜程度的平面镜.请在图中画出灯S照亮路面的范围(保留作图中必要的辅助线).请提出一种能够增大灯照亮范围的方法:____________.

S
N
M

17.如图23所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

图23
