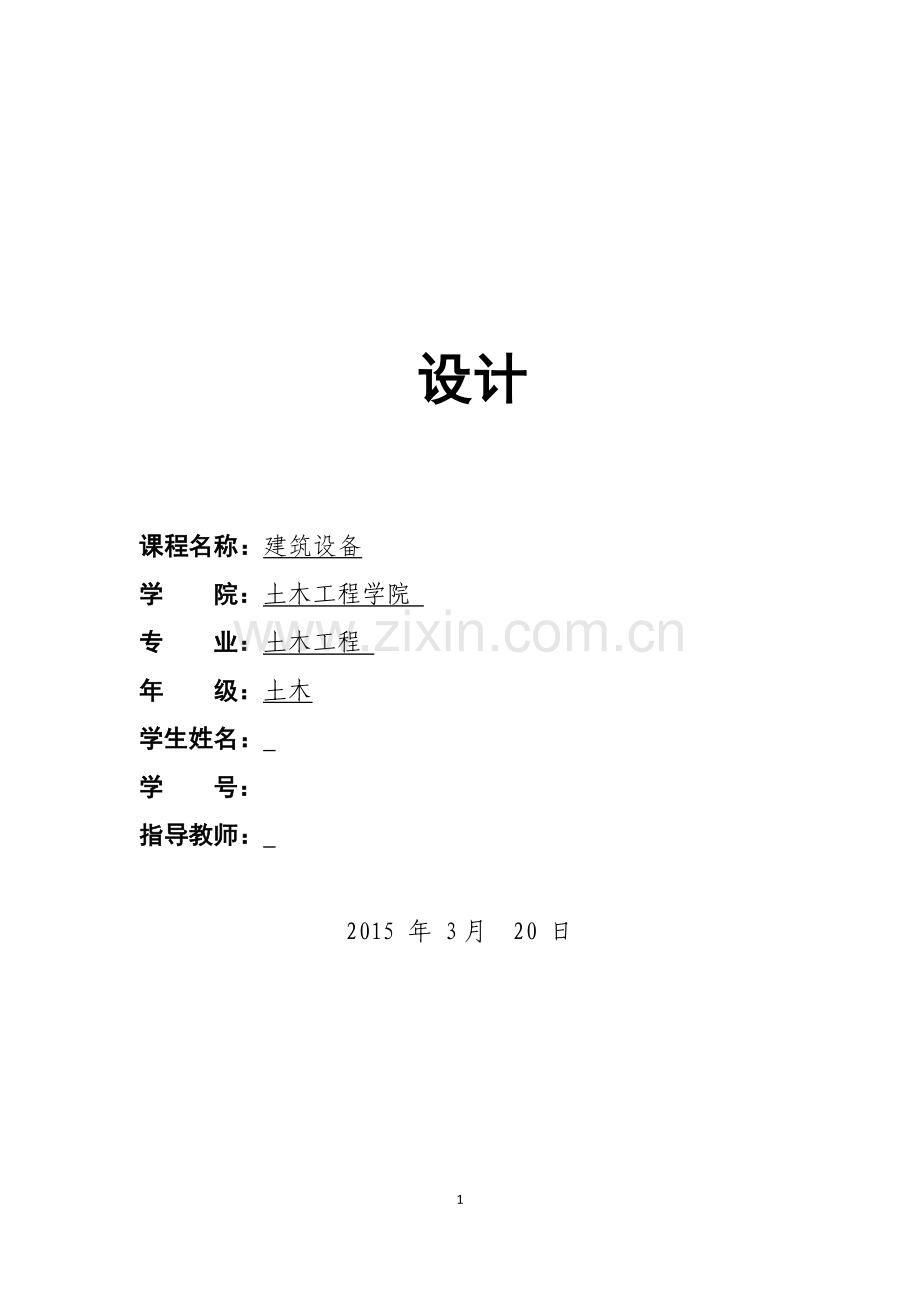

设备作业设计.docx

设计

课程名称：建筑设备
学 院：土木工程学院
专 业：土木工程
年 级：土木
学生姓名：
学 号：
指导教师：

2015 年 3月 20 日

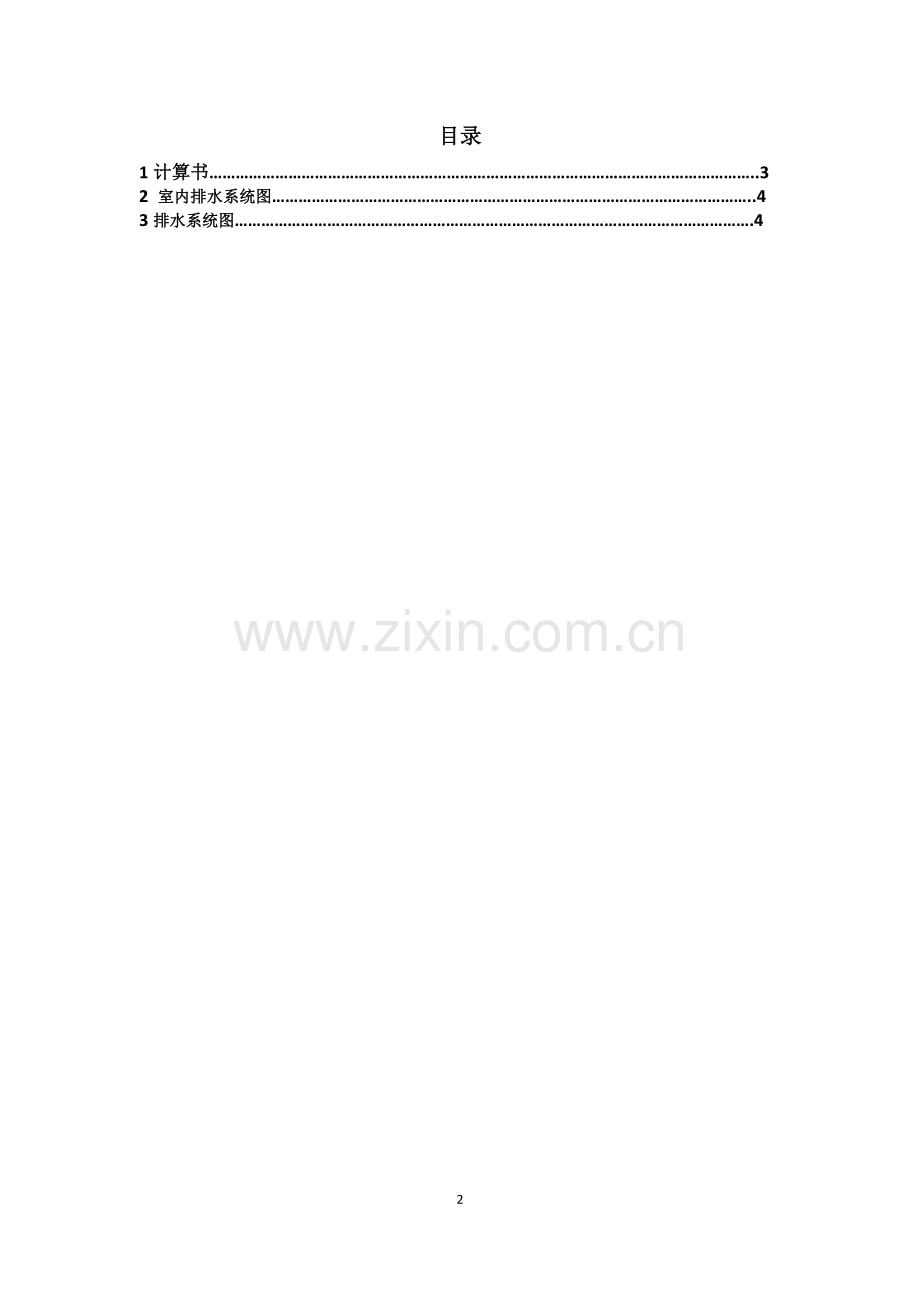

目录
1计算书……………………………………………………………………………………………………………..3
2 室内排水系统图………………………………………………………………………………………………..4
3排水系统图……………………………………………………………………………………………………….4

1 计算书
某学校女生宿舍为5层砖混建筑，层高为3.0m。各层卫生间布置相同，卫生间内设蹲式大便器（采用自闭冲洗阀3只），污水池1个，洗脸盆3只，卫生间平面布置图如图所示，污水排入室外市政排水管网中。
1 布置室内排水系统
2 计算确定各排水管道直径。
3 画出排水系统图。

（1） 设计秒流量计算
取α=2.0 q0=0.12αNp+qmax
管段1-2,承担三个洗脸盆的排水，排水当量2.25，流量0.61L/s。
管段2-3，承担一个污水池和三个洗脸盆的排水，排水当量1.0+0.75×3=3.25，流量qg=0.12×2.0×3.25+0.33=0.76L/s。
管段3-4，承担3个大便器一个污水池和三个洗脸盆的排水，排水当量为1.0+0.75×3+4.5×3=16.75
流量qg=0.12×0.2×16.75+1.5=2.48L/s。
（2） 确定各层横支管的管径及坡度，选择设计充满度为0.5及通用坡度，各管段计算的排水量，计算结果见表。
（3） 确定立管、排出管的管径。
立管最下部排水管段中排水设计流量为
qp=0.12×2.016.75×5+1.5=3.69L/s
采用塑料排水立管，伸顶通气管，查表得de=110mm。
排出管qp=3.69L/s，采用塑料排出管，查表可得de=110mm。I=0.008mm。
综上所述：
1 布置室内排水系统图如图1所示
2 计算确定各排水管道直径如表1所示
3 排水系统图如图2所示

表1 各层横支管水力计算表
管段编号
卫生器具名称、数量
排水当量数
设计秒流量qp
管径/mm
坡度/I
备注
洗脸盆
Np=0.75
污水池
Np=1.0
大便器
Np=4.5
1~2
3

2.25
0.61
50
0.0026

2~4
3
1

3.25
0.76
50
0.0026
3~4
3
1
3
16.75
2.48
110
0.02
2 图1 室内排水系统图3 图2 排水系统图
