计算机辅助制造测验
要求:
a.按照图纸上尺寸画,包括轮廓线、中心线、尺寸线等。
b.按照要求完成图纸加工,设置刀具路径。
c.画完后存档，每人建一个以”班级+学号+姓名”方式的文件夹，如”机电0701-12345-姓名”

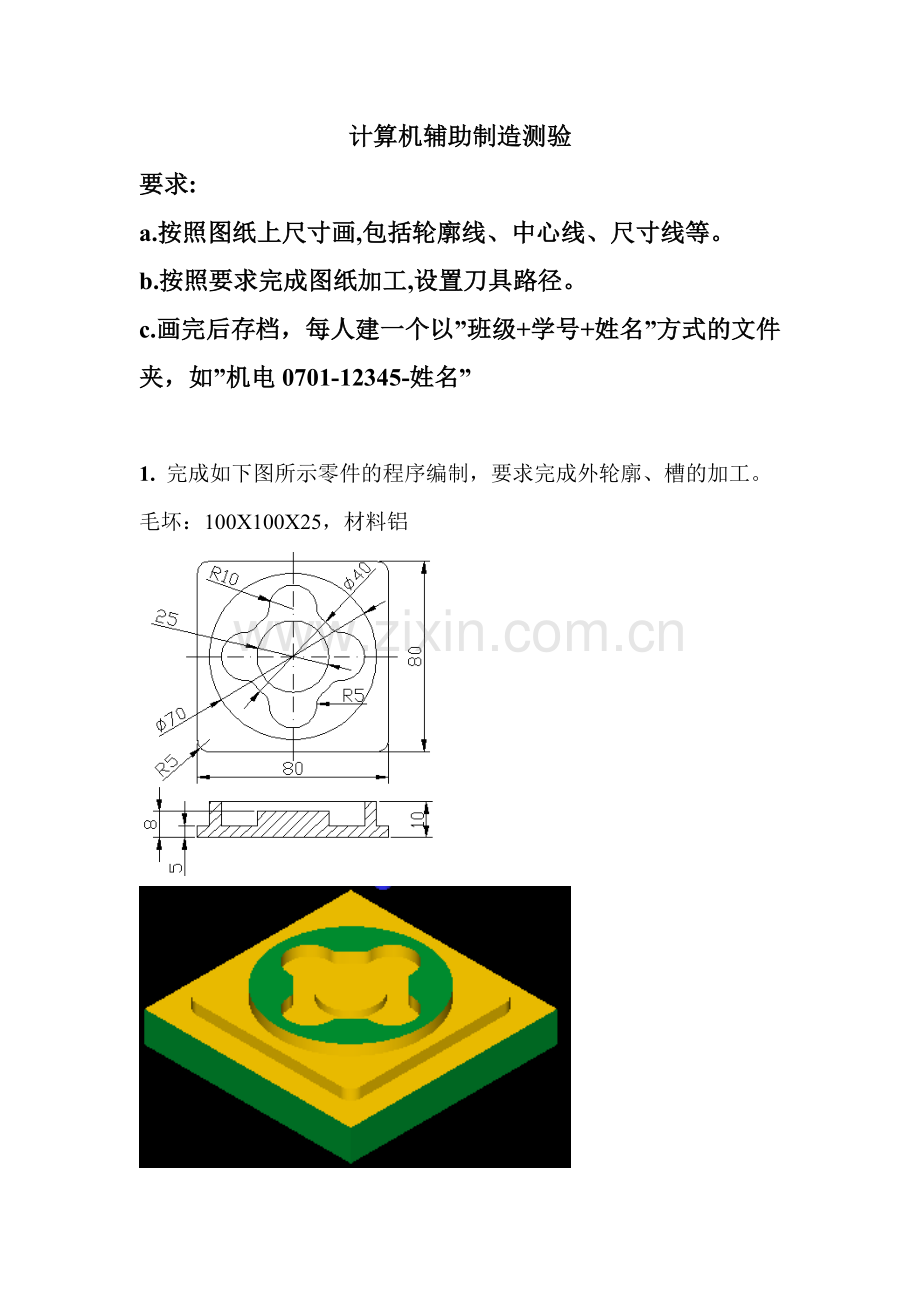

1. 完成如下图所示零件的程序编制，要求完成外轮廓、槽的加工。
毛坏：100X100X25，材料铝

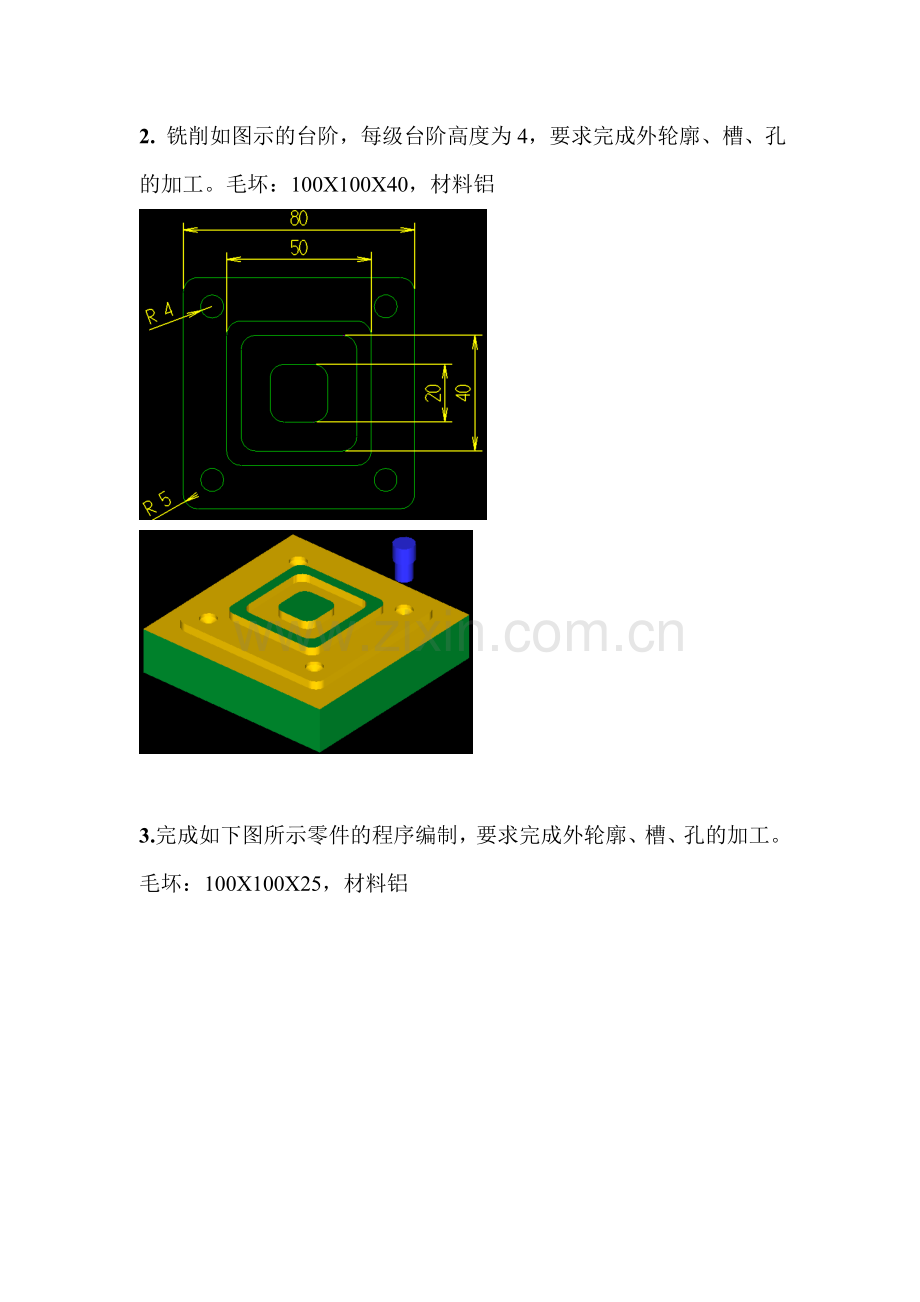

2. 铣削如图示的台阶，每级台阶高度为4，要求完成外轮廓、槽、孔的加工。毛坏：100X100X40，材料铝

3.完成如下图所示零件的程序编制，要求完成外轮廓、槽、孔的加工。毛坏：100X100X25，材料铝
