LEHY-II（无能量反馈，C 语言）电梯状态和大分类故障
E0--无故障
E1--逆变侧
E2--整流侧
E3--整流侧
E4--电源
E5--控制屏
E6--控制屏
E7--外部安全回路
E8--门
E9--升降开关
EA--抱闸 曳引机
EB--速度控制 选层器
EC--秤
ED--P1 基板
EE--系统设置
EF--通讯故障

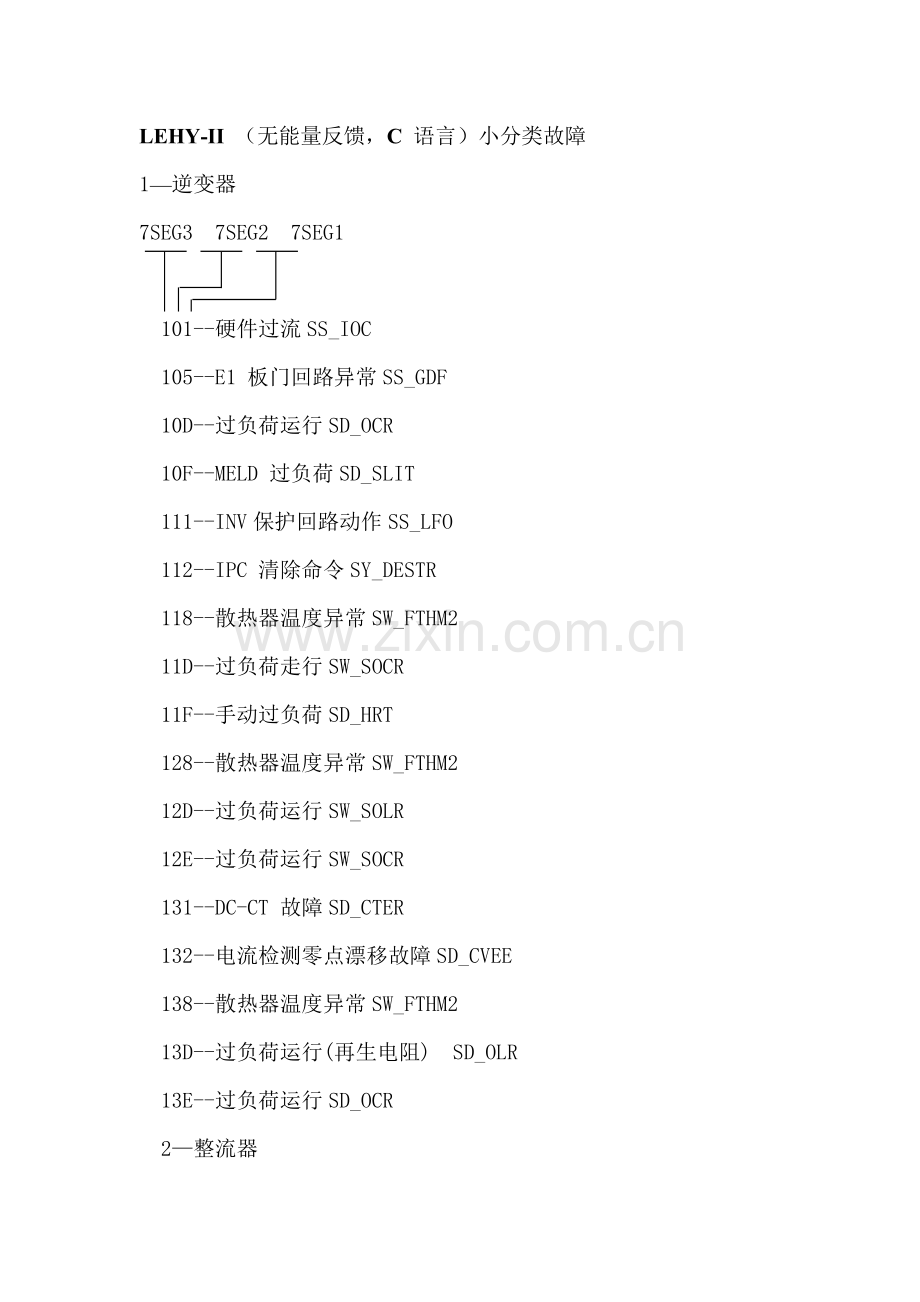

LEHY-II （无能量反馈，C 语言）小分类故障
1—逆变器
7SEG3 7SEG2 7SEG1

101--硬件过流SS_IOC
105--E1 板门回路异常SS_GDF
10D--过负荷运行SD_OCR
10F--MELD 过负荷SD_SLIT
111--INV保护回路动作SS_LFO
112--IPC 清除命令SY_DESTR
118--散热器温度异常SW_FTHM2
11D--过负荷走行SW_SOCR
11F--手动过负荷SD_HRT
128--散热器温度异常SW_FTHM2
12D--过负荷运行SW_SOLR
12E--过负荷运行SW_SOCR
131--DC-CT 故障SD_CTER
132--电流检测零点漂移故障SD_CVEE
138--散热器温度异常SW_FTHM2
13D--过负荷运行(再生电阻) SD_OLR
13E--过负荷运行SD_OCR
2—整流器
202--CNV 充电异常SW_CVER
204--CNV 过电压SS_COV
211--CNV 电压过低SS_CLV
231--充电完了SW_CHGLT
233--充电完了异常检查SW_CVCK
235--CNV 低电压SW_DCLV
4—电源
411--E1 板电源异常SS_PWF
413--12V 电源异常SS_P12VF
441--RAM 备份开始ST_RAMBAK
5—继电器
511--#5 OFF 异常SW_CF5B
512--#5 强制OFF 异常SW_CF5N
513--#LB OFF 异常SW_CFLBB
514--#LB 强制OFF 异常SW_CFLBN
515--#BK1 ON 异常SW_CFBK1A
516--#BK1 OFF 异常SW_CFBK1B
517--#BK1 强制OFF 异常SW_CFBK1N
518--#BK2 ON 异常SW_CFBK2A
519--#BK2 OFF 异常SW_CFBK2B
51A--#BK2 强制OFF 异常SW_CFBK2N
51B--#5 ON 异常SW_CF5A
51C--#LB ON 异常SW_CFLBA
531--#5 ON 故障SW_DF5A
532--#5 OFF 故障SW_DF5B
533--#5强制 OFF 故障SW_DF5N
534--#LB ON 故障SW_DFLBA
535--#LB OFF 故障SW_DFLBB
536--#LB 强制OFF 故障SW_DFLBN
537--#BK1 ON 故障SW_DFBK1A
538--#BK1 OFF 故障SW_DFBK1B
539--#BK1 强制 OFF 故障SW_DFBK1N
53A--#BK2 ON 故障SW_DFBK2A
53B--#BK2 OFF 故障SW_DFBK2B
53C--#BK2 强制 OFF 故障SW_DFBK2N
53D--#RL ON 故障SW_DFRLA
53E--#RL OFF 故障SW_DFRLB
6—继电器
611--60 或60A 故障SW_60E
631--HDRN ON 故障SW_HDRNA
632--HDRN OFF 故障SW_HDRNB
633--控制柜 SSU ON 故障SW_SSUA
634--控制柜 SSD ON 故障SW_SSDA
635--轿顶(前) SSU ON 故障SW_FSSUC1A
636--轿顶(前) SSD ON故障SW_FSSDC1A
637--轿顶(后) SSU ON故障SW_RSSUC1A
638--轿顶(后) SSD ON故障SW_RSSDC1A
7—安全回路
708--维保自动低速操作 LAMD_TEST
711--驱动软件异常SD_32GQ
712--管理软件异常SC_S29
713-- EST 动作2次SW_EST
718--抱闸力矩调整区间停止SP_BKZN
719--维保SFS 测试SFS_TEST
71F-- #29 安全电路SN_29
731-- #89 回路断开SW_D89
732-- DR 侧不能重启动SD_DNRS
733-- E-STOP1次SW_EST1
734-- E-STOP2 次SW_EST2
735--管理不能再启动SC_NRSLRQ
736--出发异常SW_NDPD
739--维修运行NRS MNT_NRS
743-- E-STOP1 次SW_EST1
74D--安全回路复位指令SY_SFRST
74E--管理S/W SC_MSALT
74F--群管理S/W SC_GCALT
8—门
811--运行中开门SW_DOPN
812--开门运行(SLC) SS_DKC
823--41DG OFF 故障SW_41DGB
824--前门CLT OFF 故障SW_FCLT12B
825--后门CLT OFF 故障SW_RCLT12B
826--前门SDE OFF 故障SW_FSDE12B
827--后门SDE OFF 故障SW_RSDE12B
831--41DG ON 异常SW_41DGA
832--前门OLT OFF 故障SW_FOLT12B
833--后门OLT OFF 故障SW_ROLT12B
841--层站DS 开门检出（EN81）SW_DSOPN
842--前门CLT ON 故障SW_DFCLT12A
843--前门CLT OFF 故障SW_DFCLT12B
844--后门CLT ON 故障SW_DRCLT12A
845--后门CLT OFF 故障SW_DRCLT12B
846--前门FG ON 故障SW_DFFG12A
847=--前门FG OFF 故障SW_DFFG12B
848--后门FG ON 故障SW_DRFG12A
849--后门FG OFF 故障SW_DRFG12B
84A--前门OLT ON 故障SW_DFOLT12A
84B--前门OLT OFF 故障SW_DFOLT12B
84C--后门OLT ON 故障SW_DROLT12A
84D--后门 OLT OFF 故障SW_DROLT12B
9—井道
913--TSD 开关故障SW_TS3SE
914--前门RLU OFF 故障SW_FRLUB
915--前门RLD OFF 故障SW_FRLDB
916--后门RLU OFF 故障SW_RRLUB
917--后门RLD OFF 故障SW_RRLDB
91D--UL/DL 都动作SW_UDLB
91E--下行DL 开关动作SW_DLC
91F--上行UL 开关动作SW_ULC
931--前门DZU ON 故障SW_FDZUA
932--前门DZD ON 故障SW_FDZDA
933--前门RLU ON 故障SW_FRLUA
934--前门RLD ON 故障SW_FRLDA
935--后门DZU ON 故障SW_RDZUA
936--后门DZD ON 故障SW_RDZDA
937--后门RLU ON 故障SW_RRLUA
938--后门RLD ON 故障SW_RRLDA
93B--DZ 检测电路ON/OFF 故障SW_DZCCAB
93C--前门平层开关异常SW_FDZRLX
93D--后门平层开关异常SW_RDZRLX
93E--USR/DSR 都动作SW_UDSRB
93F--UL/DL 都动作SW_UDLB
94C--层楼计数异常SW_FMCTE
A—曳引系统
A18--#BK1 强迫OFF SW_CFBK1N
A1A--#BK2 强迫OFF SW_CFBK2N
A21--电机温度异常SW_MTHM
A22--制动器异常SW_BKER
A31--电机温度异常SW_MTHM
A32--制动器异常SW_BKER
A3D--磁极未学习SD_THNG
A3E--PM Z 相异常SD_AZER
B—速度
B01--过低速SW_TGBL
B02--过高速SW_TGBH
B03--逆行SW_TGBR
B04--钢丝绳打滑SW_AST
B05--编码器偏差SW_TGBX
B07--再平层异常SW_TGRL
B08--曳引机堵转SW_ASTW
B0D--SLC急停SS_DEST
B0E--SLC过高速SS_TGBH
B0F--SLC 失速SS_AST
B11--过低速SW_TGBL
B12--速度与图形偏差故障SD_PVJP
B13--减速时限SW_DECT
B14--行程过头SW_LOVR
B18--手动过高速SW_LOS
B21--再平层时限SW_RLT
B23--减速时限(缓停止) SW_DECTN
B31--速度与图形比较（16 次）SD_OVJP
B32--运行检测ST_LSA
B33--选层器故障SW_SELD
B34--TSD 运行SW_TSAK
B35--钢丝绳打滑SW_AST
B37--再平层异常SW_TGRL
B38--FMS 失败SW_FMSER
B42--选层器偏差警告ST_SLZQ
B43--选层器偏差故障ST_SELZ
B46--TLP 行走检出ST_TLPRN
C—称
C21--运行中秤异常SW_WGE2
C23--秤装置断线SW_WGCN
C31--运行中秤异常SW_WGE2
C32--停止中秤异常SW_WGE1
C33--秤装置断线SW_WGCN
C34--秤设定异常SW_WGWE
D-DR
D01--SLC急停SS_DEST
D02--SLC过高速SS_TGBH
D03--SLC 失速SS_AST
D11--SLC开门运行SS_DKC
D12--SLC TSD 异常SS_TSDNG
D13--DR D5 指令SS_DR_D5
D14--DR D89 指令SS_DR_D89
D1B--CC_WDT5 次SS_CCWC5
D1C--CC_WDT4 次SS_CCWC4
D31--DR WDT 故障SD_MCPWDE
D3D--CC_WDT3 次SS_CCWC3
D41--DR WDT 屏蔽定时器动作SS_MCPT10S
D4A--CC_WDT 屏蔽定时器动作SS_CCT10S
D4E--CC_WDT2 次SS_CCWC2
D4F--CC_WDT1 次SS_CCWC1
E—系统设定
E32--驱动RAM 故障SD_RAMER
E33--驱动系统设定故障SD_DTER
E35--ACC 代码设定故障SW_ASYSER
E36--曳引机设定故障SW_TSYER
E37--速度设定故障SW_SSYER
E39--控制RAM 故障SW_RAMER
F—通信
F31--P1CL 故障SW_STER_P1CL
F34--SC 故障SW_STER_ASC1
F35--前门CS 故障SW_STER_FCS1
F36--前门DC 故障SW_STER_FDC1
F37--后门CS 故障SW_STER_RCS1
F38--后门DC 故障SW_STER_RDC1
F39--秤故障SW_STER_WGD
F3A--前门BC1 故障SW_STER_FCS2
F3B--后门BC1 故障SW_STER_FDC2
F3C--前门IC 故障SW_STER_RCS2
F3D--后门 IC 故障SW_STER_RDC2
F41--P1CL 故障SW_P1CL_HNG
F44--SC 故障SW_ASC1_HNG
F45--前门CS 故障SW_FCS1_HNG
F46--前门DC 故障SW_FDC1_HNG
F47--后门CS 故障SW_RCS1_HNG
F48--后门DC 故障SW_RDC1_HNG
F51--HS 故障 SW_HSALL_DOWN_HNG
F52--前门 IC 故障SW_FIC1_HNG
F53--后门 IC 故障SW_FIC5_HNG
F54--前门 BC1 故障SW_FBC1_HNG
F55--前门 BC2 故障SW_FBC2_HNG
F56--前门 BC3 故障SW_FBC3_HNG
F57--前门 BC4 故障SW_FBC4_HNG
F58--后门 BC1 故障SW_RBC1_HNG
F59--后门 BC2 故障SW_RBC2_HNG
F5A--后门 BC3 故障SW_RBC3_HNG
F5B--后门 BC4 故障SW_RBC4_HNG
