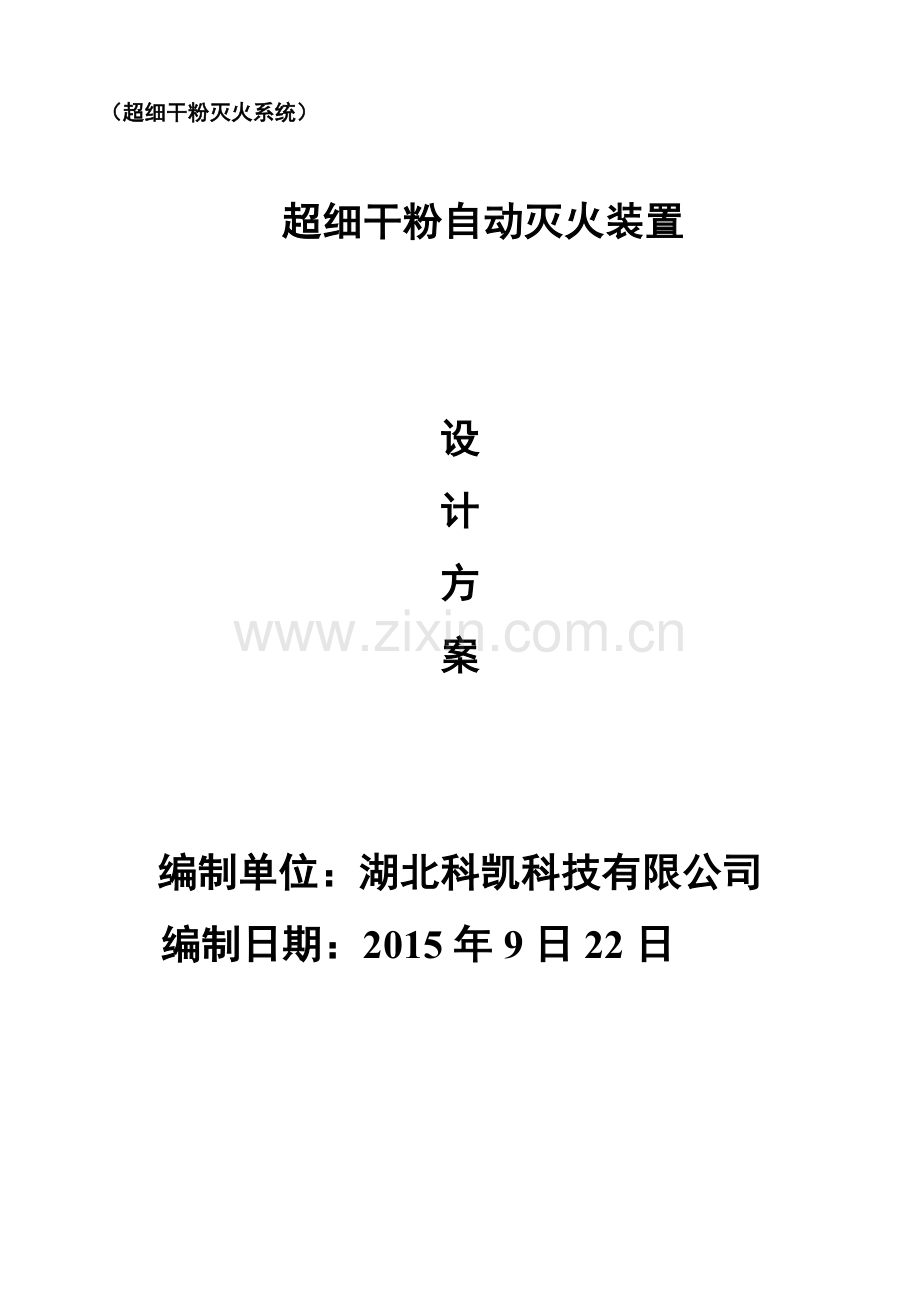

超细干粉自动灭火装置设计方案.doc

（超细干粉灭火系统）

超细干粉自动灭火装置

设
计
方
案

编制单位：湖北科凯科技有限公司
编制日期：2015年9日22日

超细干粉装置施工设计方案

一、超细干粉灭火装置工作原理
超细干粉自动灭火装置主要由壳体、超细干粉灭火剂、气体发生器构成。当任何一种启动方式动作时，气体发生器中的化学产气剂迅速反应产生气体，将超细干粉灭火剂喷向保护区，以局部或全淹没方式灭火。
二、产品特点
1、贮压式超细干粉灭火装置
该产品筒体的容积是根据气粉比例确定，从而保证高效灭火；安装简便，将灭火装置固定在保护物上方即可；外形设计没管，使用安全可靠；该灭火装置喷射后的灭火剂由于粒径小，流动性好，能在空中悬浮一定时间，因此机能应用于相对封闭空间全淹没灭火，也可用于开放所局部保护灭火；超细粉干粉自动灭火剂无毒、无害、对人体皮肤、呼吸道无刺激。
2、 非贮压式超细干粉灭火装置
（工程用）非贮压式超细干粉灭火装置处于常压状态，不存在泄露隐患，日常基本免维护。由于喷射是瞬间膨胀的压力，爆发力强，且装置的喷口大，对超细粉有再次粉碎作用，因而灭火装置的使用期限为十年，十年内不用更换灭火剂。

三、超细干粉灭火装置适用范围
适用于扑灭A、B、C和D类火灾。如生产车间，办公室，文物、档案储存间，可燃液体、可燃固体仓库，商店，发电机房，配电房，电缆沟等场所,以及火车、公交车、船舶等交通工具的使用（标准规定：不宜在人员密集场所使用）。

四、 技术参数

五、 产品安装
1、安装要求：灭火装置应安装在便于施工、检修和拆卸的位置，不得有碍正常的物流作业，应避开照明灯具、空调通风管道等有碍灭火装置正常工作的设施，以确保其喷射性能和灭火效果。
灭火装置固定位置可与防护对象的表面平行，也可以与表面成一定角度安装。但应注意在喷口处不得有阻碍气流的障碍物。
2、安装方法：将配套组件中的固定盘用
膨胀螺栓固定在屋顶或墙体上,然后用螺栓将装置与固定盘旋紧即可。见图1

图2 装置的结构示意图

3．灭火装置安装不受位置高低影响，可就地摆放也可壁挂于内墙上，安装应符合下列规定：
（1）安装灭火装置时，灭火装置主排气口正前方1.0m以内，背面、侧面、顶面0.2m内不允许有设备、器具或其它阻碍物。
（2）灭火装置及其组件与带电设备的最小间距≥0.2m，外壳应进行接地；
4．灭火装置不应安装于以下位置：
(1)．临近进风口、排风口、门、窗及其它开口处；
(2)．易被雨淋、水浇、水淹处；
(3)．常受震动、冲击、腐蚀影响处
5．灭火装置接线：与灭火装置连接导线应留1m余量且导线必须穿金属管；灭火装置插头接线应焊接牢固、光滑，不得有虚焊、漏焊及短路现象，并在每根接线上套热缩管，热缩后加以绝缘。
六、产品启动
本产品有热引发、感温原件、电引发器等三种启动方式可选，当两具以及以上超细干粉灭火装置组成联动启动时联动放松应符合下面两条规定
1、 电引发器启动方式
本灭火装置与消防报警系统进行联动并设有自动控制和手动控制两种启动方式，且可根据需要进行切换。每个防护区至少设置一个手动紧急启停按钮和声光报警器及释放指示门灯。每具超细干粉灭火装置应配置DV24V1A稳压电源；在设计多具联动时，应考虑启动电源的容量配置。
2、 热引发器启动方式
采用热引发器进行联动时，联动应采用环状布线方式，即每具超细干粉自动灭火装置应最少有两条不同方向的超导线与之相连。

七、操作控制
1、设有火灾自动报警系统时，超细干粉自动灭火装置的自动控制应在收到两个独立火灾报警信号后，才能自动启动，并应启动延迟，延迟时间不宜大于30s，手动启动装置应设在保护对象附近的安全位置。
2、在紧急手动启动的装置部位应设置手动紧急停止装置，其安装高度与手动启动装置相同。手动紧急停止装置应确保超细干粉自动灭火装置能在启动后和喷放灭火剂前的延迟阶段终止。在使用手动紧急按钮装置后，应保证手动启动装置能再次启动（详细可见目录9紧急启停按钮安装）。

八、放气指示灯的安装
1．放气指示灯在超细干粉释放后提醒室外人员注意防护区正在实施灭火，不要打开门窗，不要进入灭火区域，因此，放气指示灯应安装在基站门外侧正上方位置。
2．放气指示灯应安装牢固，不得倾斜。
九、紧急启停按钮的安装
1．，应将手动启停按钮安装在基站内部墙壁靠近门便于操作的部位，距离地面1.5m。
2．紧急启停按钮应安装牢固，不得倾斜。
3．按钮的外接导线，应留有不小于0.1m的余量，且在其端部应有明显标志。
4．紧急启停按钮与基站的照明开关不得靠得太近。
5．工作接地应采用铜芯绝缘导线或电缆、线芯截面面积不应小于4mm2。
6．地线应采用消防专用接地线引至基站接地板上，并在地线上注明“灭火装置保护地”标志。不得就近借用基站传输设备外壳的地线。
4．火灾自动报警系统导线敷设后，应对每一回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。
本次工程施工严格按照以下规范进行施工
《火灾自动报警系统施工及验收规范》（GB50116-92）
《气体灭火系统施工及验收规范》（GB50263-97）
《气溶胶灭火装置》GA 499.1—2004
十、系统调试
工程安装完备后严格按照以上规范进行系统调试

十一、系统维护
1、系统的维护检查每月进行一次，检查灭火装置、自动报警系统、火灾探测器以及控制线路是否被移动、损坏，并做好文字记录，必要时进行维修更换。
2、检查热敏线是否被其它物品遮挡或松动、热敏线外保护层是否完好。
3 、检查防护区内的物品堆放高度、堆放位置有无发生变化，是否在灭火装置的保护范围内。
4、 检查灭火装置前有无影响灭火装置喷射性能的阻碍物。
