弱电机房设计图纸（CAD版）

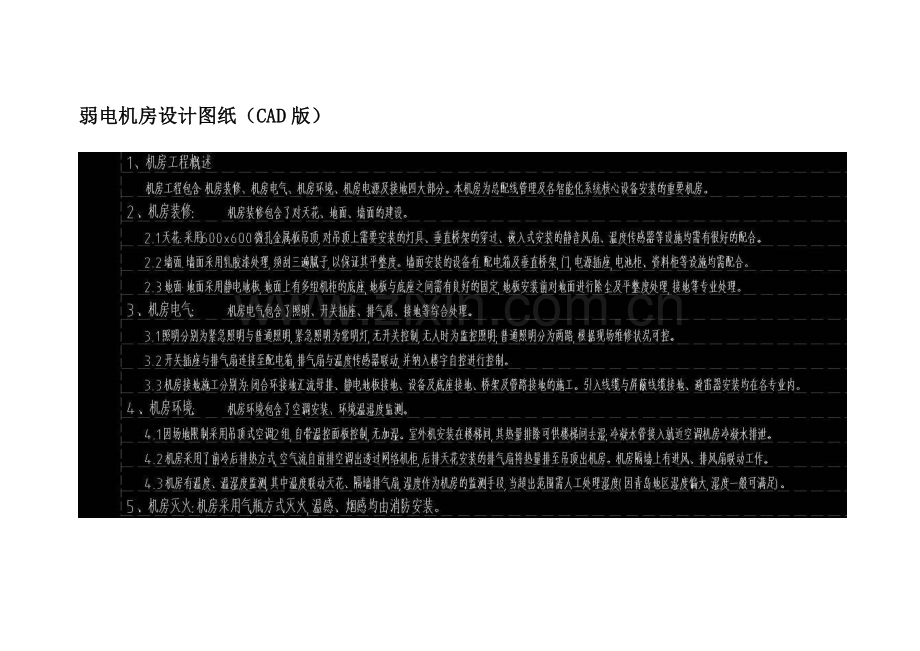

还是先发一个设计说明，也叫工程概述，这是必备的部分。

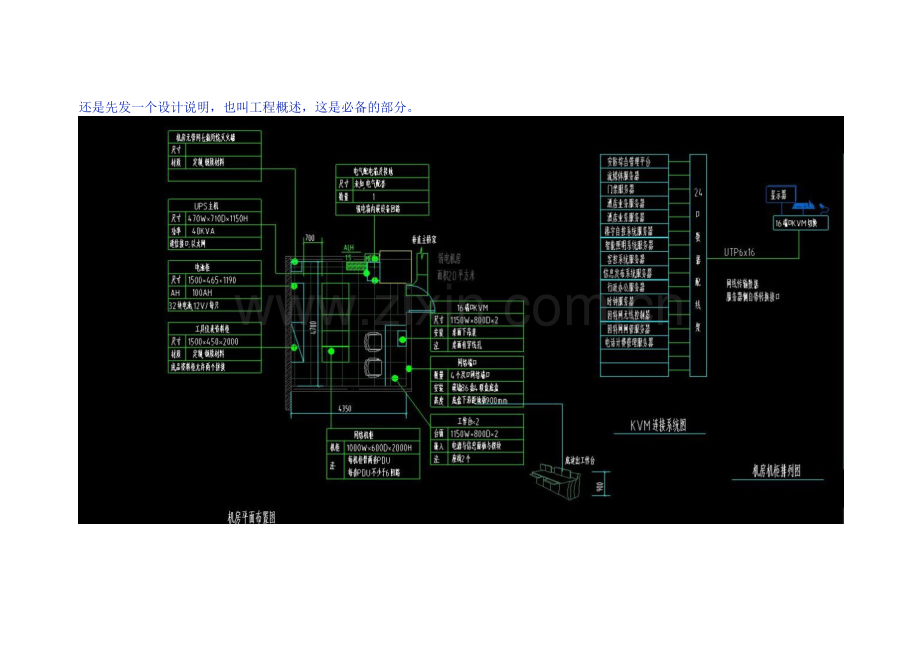

这是机房平面布置图，里面的布置的设备都做了详细介绍！这样的图纸给你一目了然的感觉，任何人一看就懂！
这是机柜排列图，有了此图才能更好的规划机柜内的设备摆放，此图很有必要设计出来，尤其发给施工队伍，施工队伍一看就明白了！省心省力！
这是机房配电箱系统图，弱电的设备供电管理是很重要的一部分，一定要提前设计好！
这是机房地面设施位置图，里面包含了设施的摆放位置，实施的尺寸和安装方式！
这是机房接地及地板下桥架平面图，里面包含了机房的接地系统的做法，不懂机房接地的可以看看此图！
这是机房电气及装饰平面图，包含了机房装饰的做法和电气装置的安装位置和方法！
这是机房弱电桥架，弱电桥架的施工方法和尺寸
这是机房空调安装平面图，简单的了解一下就可以！
此图为机房插座和照明平面图，一般的施工队伍都可以看明白，一般情况下，机房的插座和照明都由总包来做，没有总包的就由工程商来做！
此图很多的人都会忽略，机房工程的主要设备材料表，薛哥觉得很有必要！
