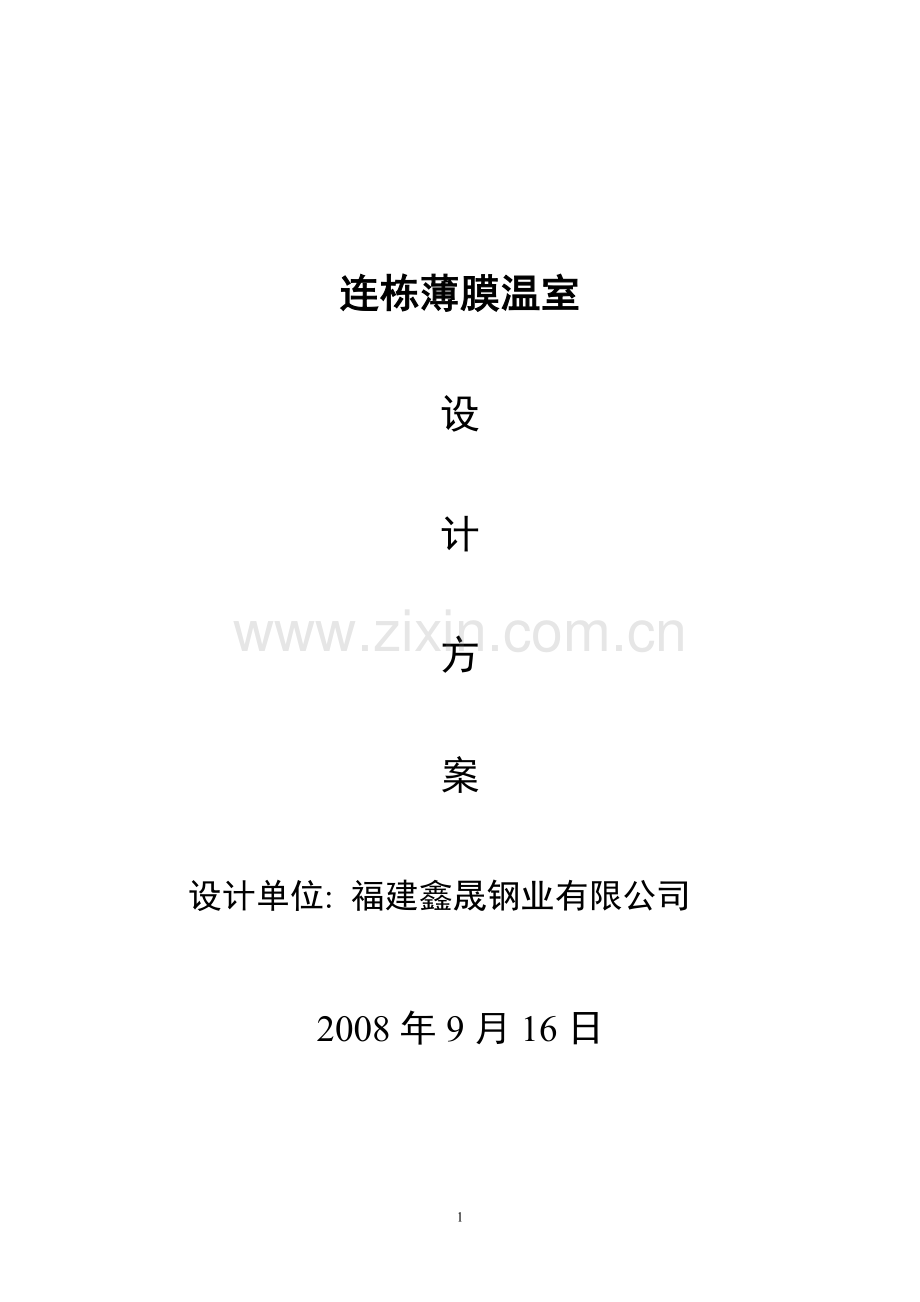

连栋薄膜温室

设

计

方

案

设计单位: 福建鑫晟钢业有限公司

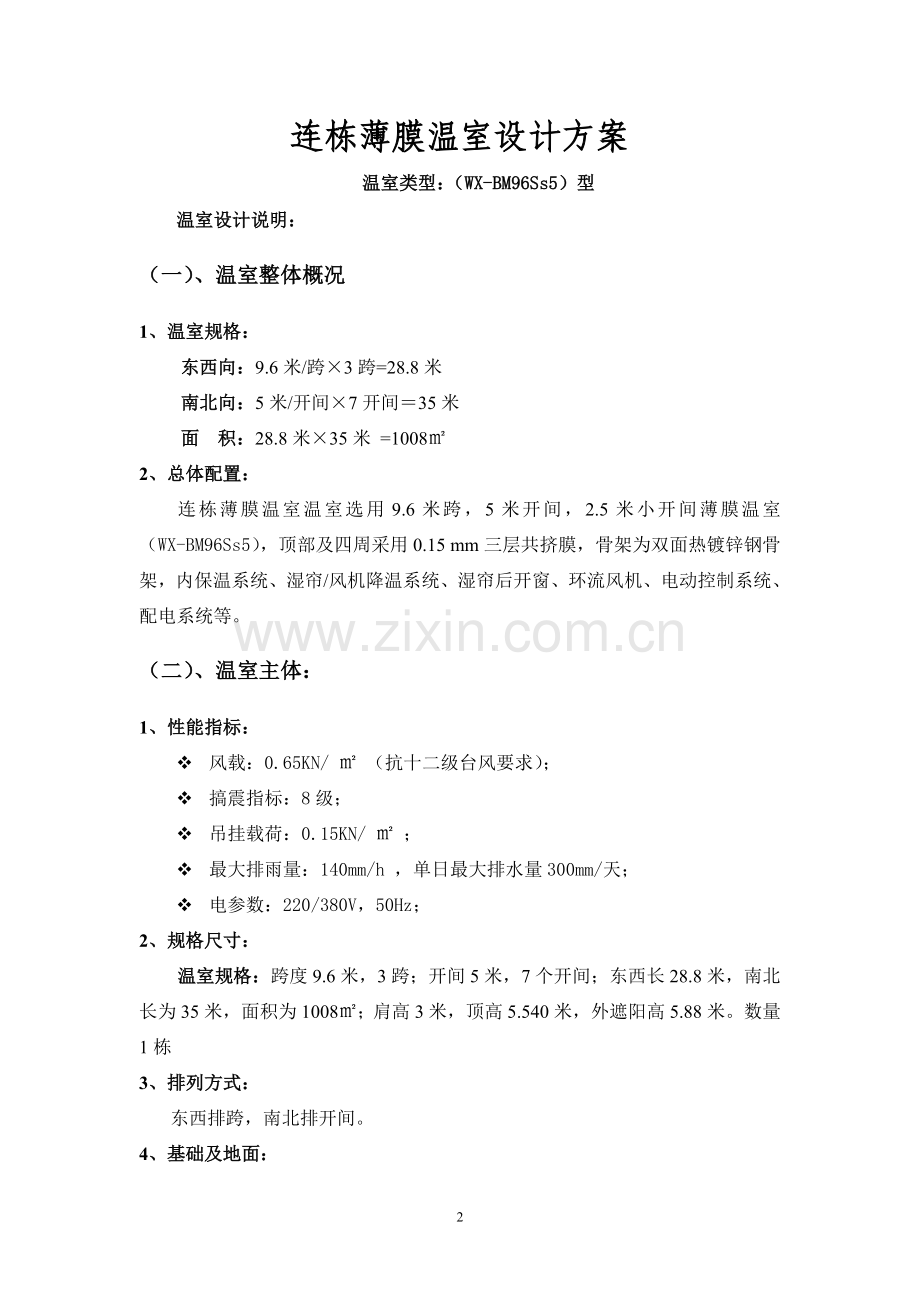

2008年9月16日连栋薄膜温室设计方案
温室类型：（WX-BM96Ss5）型
温室设计说明：
（一）、温室整体概况
1、温室规格：
东西向：9.6米/跨×3跨=28.8米
南北向：5米/开间×7开间＝35米
面 积：28.8米×35米 =1008㎡
2、总体配置：
连栋薄膜温室温室选用9.6米跨，5米开间，2.5米小开间薄膜温室（WX-BM96Ss5），顶部及四周采用0.15 mm三层共挤膜，骨架为双面热镀锌钢骨架，内保温系统、湿帘/风机降温系统、湿帘后开窗、环流风机、电动控制系统、配电系统等。
（二）、温室主体：
1、性能指标：
v 风载：0.65KN/ ㎡ （抗十二级台风要求）；
v 搞震指标：8级；
v 吊挂载荷：0.15KN/ ㎡ ；
v 最大排雨量：140mm/h ，单日最大排水量300mm/天；
v 电参数：220/380V，50Hz；
2、规格尺寸：
温室规格：跨度9.6米，3跨；开间5米，7个开间；东西长28.8米，南北长为35米，面积为1008㎡；肩高3米，顶高5.540米，外遮阳高5.88米。数量1栋
3、排列方式：
东西排跨，南北排开间。
4、基础及地面：
温室四周基础为条形基础，混凝土圈梁，配筋采用Ø12钢筋4根；室内基础为柱下独立点式基础。基础挖深1000mm。室内道路进行硬化处理，水泥砂浆抹光。
5、骨架结构：
温室采用轻钢结构承重，温室主骨架采用双面热镀锌冷轧板管材。
温室主骨架采用国产热镀锌钢管及钢板，主要包括：
立柱为80x50x3的热镀锌矩形管，边立柱底板采用10mm厚的钢板。
拱杆采用∮60*1.5圆管，支撑杆合拉杆全部采用∮32*1.5镀锌管冲压制成。
顶部、端面及侧面围梁为PL1.8*154的特制冷弯OMG。
雨槽为2.00mm厚的镀锌板。
零件热镀锌规范采用GB/T3091-93。
所有骨架镀锌层厚度为Z275
6、温室门：
温室两侧中部配置2.5m×2.1m（宽×高）铝合金推拉门，下部滚轮导轨，温室配置2套，
（三）、覆盖材料：
温室顶部四周采用国产优质0.15 mm三层共挤膜，专用O型密封圈条，结合OMG使用，使温室具有较好的气密性，以保证温室的保温节能性能。
（四）、内保温遮阳系统
1、系统原理：
传动机械：齿轮齿条传动。
夏季，利用保温遮荫幕遮挡阳光，阻止多余的太阳辐射能进入温室，从而提高室内温度，降低能耗，降低冬季运行成本。
保温遮荫幕选国产编织内用幕。规格如下：
品名
型号
遮阳率（%）
节能率（%）
类型
规格（m）
产地
适用温室

AISS55
70
30
内用密闭型
4.2m

2.技术参数：
v 电源:380V，50HZ
v 电机功率：0.75KW
3.系统基本组成：
v 控制箱及电机：
v 驱动电机及联轴器:
v 齿条副：传动轴采用1″钢管，电动机安装在传动轴中部；推杆为Φ32×2镀锌钢管，每条齿条副连接一根；驱动杆为特制铝合圆管，横向布置，拉动幕布。
（五）、湿帘/风扇降温系统
1、系统组成
由湿帘箱、循环水系统、轴流式风机和控制系统四部分组成。湿帘采用国产降温湿帘墙。
为了避免昆虫、灰尘、柳絮等异物进入或附在湿帘上，影响湿帘通风降温效果。故在密封窗内湿帘外采用40目防虫网密封阻隔。
3、配置：
v 湿帘：置于温室北部端面，高2米。湿帘长28.8米，湿帘总面积为：57.6平米，铝合金框架。
v 湿帘外部开窗采用齿轮齿条自动开窗。
v 风机：置于温室南端外侧，配置6台。风机扇叶直径1250mm，排风量约40000m3/h.台，风扇功耗0.75kw/台。
v 水泵：1台；循环水系统：1套。
（六）、环流风机系统：
1、品牌：上海
2、数量：大温室12台.
（七）、控制系统
采用电动控制系统
（1）控制系统：采用电动控制系统（控制柜）。
（2）输出系统：
v 温室降温系统运行（风机、水帘等）；
v 内遮荫系统的运行；
v 环流风机的运行；
（八）、系统配电
1、电源参数：220V/380V；50HZ
电压波动范围：±5%（对于电压波动大的地区，要求用户在每个强电柜入口前配置稳压器，以保证温室内配置电器的安全运行）
2、技术说明：
v 为用电方便安装防水防溅插座，其位置及型号按规范布置。
v 温室内导线采用防潮型RVV塑料套线（暗管布线）,插座采用防水防潮型。
v 为使温室内美观，布线采用穿管暗敷方式。
v 按需要设接地极，并将接地线引至所需位置。
v 包含温室内的所有电源线、控制线等导线及电气安装敷料。
序号
名称
规格
单位
数量
钢构部分
1
立柱（山、边墙）
80*80*3
根
34
2
立柱（山墙中边柱）
80*80*3
根
12
3
立柱（山墙中立柱）
80*80*3
根
6
4
内部立柱
80*80*2
根
12
5
顶拱
∮60*1.5
根
45
6
拱支撑主杆
∮32*1.5(IV662401)
根
18
7
拱支撑斜杆
∮32*1.5（IV662807)
根
36
8
拱支撑副杆
∮32*1.5(IV661605)
根
36
9
立柱与拱的支撑杆
∮32*1.5(IV661605)
根
36
10
副拱支撑斜杆
∮32*1.5
根
36
11
山墙与副拱连接杆
∮32*1.5
根
12
12
横拉杆
IV604096
根
18
13
山墙封边铁皮
IV450396
ge
12
14
斜拉杆
∮32*1.5(IV252035)
根
8
15
omg
30*45*1.8 l＝6米
根
1118
16
O型pp管
IV201505
根
1118
17
omg连接件
IV201710
个
192
18
铆钉
6*20
个
6590
19
风机支撑柱
80*50*2
根
6
20
柱头（516*392*2）
IV151000
个
60
21
柱头与立柱夹子
IV881010
个
60
22
拱与柱头的连接夹子
IV881020
个
90
23
通风臂
IV701020
根
78
24
齿条夹子　
IV886010

78
25
齿条架子压板　
IV886020

78
26
通风臂下玄连接件
IV883560
个
78
27
通风臂连杆
∮32*1.5
根
36
28
角铁
40*40*4
根

29
拱顶管夹
IV884022
个
39
30
拱顶管夹（二）
IV881550
个
72
31
40管夹
IV881534
个
54
32
接露槽
IV902516
米
141.6
33
山墙抱箍
IV882520
个
18
34
抱箍
IV881525
个
90
35
抱箍
IV880010
个
70
36
抱箍
IV880015
个
24
37
抱箍
IV201720
个
12
38
抱箍
IV201820
个
8
39
抱箍
IV201851
个
8
40
立柱与基础连接板
140*50*6
个
64
41
　预埋件

个
64
41
压板
IV880012
个
24
42
主水槽
500*2
根
28
43
挡水水槽
500*2
个
8
44
挡水板
266*145*2
块
8
45
下水管接头
∮160*1.5
个
8
46
外排水管
pvc
米
8
47
开窗电机

台
8
48
驱动轴
∮32*2
米
180
49
电机座

个
8
50
齿轮
A型齿轮
个
78
51
齿条
L＝1250
个
78
52
支撑滚轮

个
78
53
屋面覆盖
0.15mm薄膜
平方
1652

四周
0.15mm薄膜
平方
367
50
M8*30

个
376
51
M8*50

个
232
52
M8*40

个
1735
54
门
铝合金推拉门
个
2
