徐工QY100K汽车起重机主臂起重性能表.doc

表1、表2的说明：
※表中所列重量是在平整坚固的地面上本机所能保证的最大重量，严禁超过其重量作业
※表中所列额定起重量包括吊钩和吊具的重量
※表中的工作的幅度是包括吊臂的变形量在的内的实际值
※臂端单滑轮的起重性能同10.6米副臂0°安装角时的起重性能（按主臂仰角）
※除全伸支腿基本臂工框外，即使空载，也不要使吊臂的仰角处于以下各工况表中所给出的范围以外，以防起重机倾翻
※允许起重机在不大于7级风的情况下作业

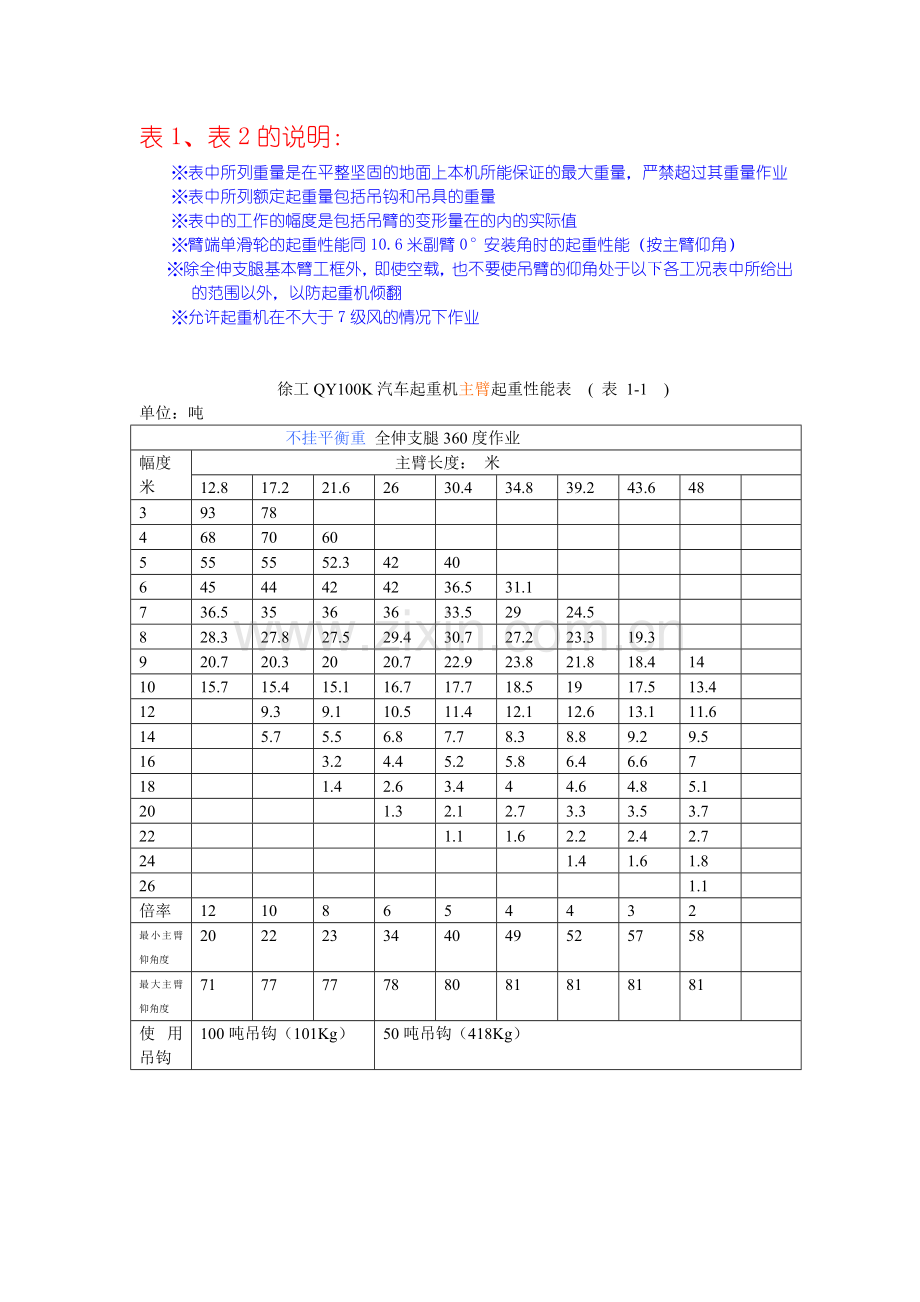

徐工QY100K汽车起重机主臂起重性能表 ( 表 1-1 )
单位：吨
不挂平衡重 全伸支腿360度作业
幅度
米
主臂长度： 米
12.8
17.2
21.6
26
30.4
34.8
39.2
43.6
48

3
93
78

4
68
70
60

5
55
55
52.3
42
40

6
45
44
42
42
36.5
31.1

7
36.5
35
36
36
33.5
29
24.5

8
28.3
27.8
27.5
29.4
30.7
27.2
23.3
19.3

9
20.7
20.3
20
20.7
22.9
23.8
21.8
18.4
14

10
15.7
15.4
15.1
16.7
17.7
18.5
19
17.5
13.4

12

9.3
9.1
10.5
11.4
12.1
12.6
13.1
11.6

14

5.7
5.5
6.8
7.7
8.3
8.8
9.2
9.5

16

3.2
4.4
5.2
5.8
6.4
6.6
7

18

1.4
2.6
3.4
4
4.6
4.8
5.1

20

1.3
2.1
2.7
3.3
3.5
3.7

22

1.1
1.6
2.2
2.4
2.7

24

1.4
1.6
1.8

26

1.1

倍率
12
10
8
6
5
4
4
3
2

最小主臂仰角度
20
22
23
34
40
49
52
57
58

最大主臂仰角度
71
77
77
78
80
81
81
81
81

使用吊钩
100吨吊钩（101Kg）
50吨吊钩（418Kg）

徐工QY100K汽车起重机主臂起重性能表 ( 表 1-2 )
单位：吨
14.3吨平衡重 全伸支腿360度作业
幅度
米
主臂长度： 米
12.8
17.2
21.6
26
30.4
34.8
39.2
43.6
48

3
100
80

4
82．6
70
61

5
65．8
61
54.3
42
40

6
54．9
54
48.7
42
36.5
31.1

7
45
45
44.1
38.6
33.5
29
24.5

8
38.5
38
37.8
35.3
31.1
27.2
23.3
19.3

9
33.5
33
33.32
32.3
28.7
25.4
21.8
18.4
14

10
28.5
29
28.5
29.9
26.6
23.6
20.6
17.5
13.4

12

19.5
19.3
20.7
21.6
20.9
18.5
15.7
11.6

14

13.8
13.7
14.9
15.8
16.4
16.4
14.2
11.3

16

9.9
11.1
11.9
12.6
13.1
13
10.1

18

7.2
8.4
9.2
9.8
10.4
10.6
9.2

20

6.4
7.2
7.7
8.3
8.5
8.3

22

4.8
5.6
6.1
6.7
6.9
7.2

24

4.3
4.9
5.4
5.6
5.9

26

3.3
3.8
4.4
4.6
4.8

28

3.0
3.5
3.7
3.9

30

2.2
2.8
2.9
3.2

32

2.2
2.3
2.6

34

1.6
1.7
2.0

36

1.3
1.5

38

1.1

倍率
12
10
8
6
5
4
4
3
2

最小主臂仰角度
20
22
23
24
25
25
26
32
37

最大主臂仰角度
71
77
77
78
80
81
81
81
81

使用吊钩
100吨吊钩（101Kg）
50吨吊钩（418Kg）

徐工QY100K汽车起重机主臂起重性能表 ( 表 1-3 )
单位：吨
8.3吨平衡重 全伸支腿360度作业
幅度
米
主臂长度： 米
12.8
17.2
21.6
26
30.4
34.8
39.2
43.6
48

3
100
80

4
78
70
61

5
62
61
54.3
42
40

6
51
50
48.7
42
36.5
31.1

7
42．2
42
44.1
38.6
33.5
29
24.5

8
35．8
35．8
38.3
35.3
31.1
27.2
23.3
19.3

9
29．9
29．6
29.3
30.8
28.7
25.4
21.8
18.4
14

10
23．4
23．1
22.9
24.3
25.3
23.6
20.6
17.5
13.4

12

15．2
15
16.3
17.2
17.8
18.3
15.7
11.6

14

10．4
10.3
11.5
12.4
13
13.4
13.8
11.3

16

7.1
8.3
9.1
9.7
10.2
10.5
10.1

18

4.8
6.0
6.8
7.4
8
8.2
8.5

20

4.3
5.1
5.6
6.2
6.4
6.7

22

2.9
3.7
4.3
4.9
5.0
5.3

24

2.6
3.2
3.8
3.9
4.2

26

1.7
2.3
2.9
3.0
3.3

28

1.6
2.2
2.3
2.5

30

1.5
1.7
1.9

32

1.1
1.4

倍率
12
10
8
6
5
4
4
3
2

最小主臂仰角度
20
22
23
24
25
33
38
42
48

最大主臂仰角度
71
77
77
78
80
81
81
81
81

使用吊钩
100吨吊钩（101Kg）
50吨吊钩（418Kg）

徐工QY100K汽车起重机主臂起重性能表 ( 表 1-4 )
单位：吨
19.2吨平衡重 全伸支腿360度作业
幅度
米
主臂长度： 米
12.8
17.2
21.6
26
30.4
34.8
39.2
43.6
48

3
100
80

4
88
70
61

5
70
62
54.3
42
40

6
57
54
48.7
42
36.5
31.1

7
47
47.5
44.1
38.6
33.5
29
24.5

8
40.5
40
40.2
35.3
31.1
27.2
23.3
19.3

9
34.5
35
35
32.3
28.7
25.4
21.8
18.4
14

10
30
30
30
29.9
26.6
23.6
20.6
17.5
13.4

12

23
22.8
24.1
23.3
20.9
18.5
15.7
11.6

14

16.6
16.4
17.7
18.6
18.5
16.4
14.2
11.3

16

12.2
13.4
14.2
14.9
14.9
13
10.1

18

9.2
10.4
11.2
11.8
12.3
11.6
9.2

20

8.1
8.9
9.5
10
10.2
8.3

22

6.3
7.1
7.7
8.2
8.4
7.7

24

5.7
6.2
6.8
7.0
7.1

26

4.5
5.1
5.7
5.8
6.1

28

4.6
4.7
4.8
5.1

30

3.3
3.9
4.0
4.2

32

3.2
3.3
3.5

34

2.5
2.7
2.9

36

2.1
2.4

38

1.6
1.9

39

1.5

40

1.1

42

倍率
12
10
8
6
5
4
4
3
2

最小主臂仰角度
20
22
23
24
25
25
26
26
26

最大主臂仰角度
71
77
77
78
80
81
81
81
81

使用吊钩
100吨吊钩（101Kg）
50吨吊钩（418Kg）

徐工QY100K汽车起重机副臂起重性能表 （ 表 2-1 ）
单位：吨
8.3 t 平衡重 全支腿 侧、后方作业
主 臂 仰 角
48 m 主 臂
10.6 m 副 臂
18.1 m 副 臂
副 臂0°
副 臂15°
副 臂30°
副 臂0°
副 臂15°
副 臂30°
起重量
幅度m
起重量
幅度m
起重量
幅度m
起重量
幅度m
起重量
幅度m
起重量
幅度m
78°
7
13.3
5
15.7
3.5
17.9
3.6
15.3
2.7
19.5
2.1
23.2
75°
6.5
16.3
4.3
18.7
3.4
20,7
3.3
18.6
2.5
22.7
2.0
26.3
72°
6.0
19.2
4.0
21.5
3.3
23.5
3.1
21.9
2.4
25.9
1.9
29.3
70°
5.2
21.1
3.8
23.4
3.2
25.3
2.9
24
2.3
28
1.8
31.3
65°
4.4
25.7
3.6
27.9
3.1
29.7
2.7
29.2
2.2
33
1.7
36
60°
2.8
30.1
2.5
32.2
2.4
33.8
2
34.2
1.7
37.7
1.5
40.5
55°
1.6
34.3
1.5
36.2
1.4
37.7
1.1
38.8
0.9
42.1
0.8
44.5
50°
0.8
38.1
0.8
39.9
0.7
41.2
--
--
--
--
--
--
吊钩重 量 ：225kg

徐工QY100K汽车起重机副臂起重性能表 （ 表 2-2 ）
单位：吨
14.3 t 平衡重 全支腿 侧、后方作业
主 臂 仰 角
48 m 主 臂
10.6 m 副 臂
18.1 m 副 臂
副 臂0°
副 臂15°
副 臂30°
副 臂0°
副 臂15°
副 臂30°
起重量
幅度m
起重量
幅度m
起重量
幅度m
起重量
幅度m
起重量
幅度m
起重量
幅度m
78°
7
13.3
5
15.7
3.5
17.9
3.6
15.3
2.7
19.5
2.1
23.2
75°
6.5
16.3
4.3
18.7
3.4
20,7
3.3
18.6
2.5
22.7
2.0
26.3
72°
6.0
19.2
4.0
21.5
3.3
23.5
3.1
21.9
2.4
25.9
1.9
29.3
70°
5.2
21.1
3.8
23.4
3.2
25.3
2.9
24
2.3
28
1.8
31.3
65°
4.5
25.7
3.6
27.9
3.1
29.7
2.7
29.2
2.2
33
1.7
36
60°
4
30.1
3.4
32.2
3
33.8
2.5
34.2
2
37.7
1.6
40.5
55°
2.7
34.3
2.5
36.2
2.3
37.7
1.9
38.8
1.7
42.1
1.5
44.5
50°
1.7
38.1
1.6
39.9
1.6
41.2
1.2
43.2
1
46.2
1
48.3
45°
1.1
41.7
1
43.3
1
44.4
--
--
--
--
--
--
吊钩重 量 ：225kg

徐工QY100K汽车起重机副臂起重性能表 （ 表 2-3 ）
单位：吨
19.2 t 平衡重 全支腿 侧、后方作业
主 臂 仰 角
48 m 主 臂
10.6 m 副 臂
18.1 m 副 臂
副 臂0°
副 臂15°
副 臂30°
副 臂0°
副 臂15°
副 臂30°
起重量
幅度m
起重量
幅度m
起重量
幅度m
起重量
幅度m
起重量
幅度m
起重量
幅度m
78°
7
13.3
5
15.7
3.5
17.9
3.6
15.3
2.7
19.5
2.1
23.2
75°
6.5
16.3
4.3
18.7
3.4
20,7
3.3
18.6
2.5
22.7
2.0
26.3
72°
6.0
19.2
4.0
21.5
3.3
23.5
3.1
21.9
2.4
25.9
1.9
29.3
70°
5.2
21.1
3.8
23.4
3.2
25.3
2.9
24
2.3
28
1.8
31.3
65°
4.5
25.7
3.6
27.9
3.1
29.7
2.7
29.2
2.2
33
1.7
36
60°
4.1
30.1
3.4
32.2
3.0
33.8
2.5
34.2
2
37.7
1.6
40.5
55°
3.5
34.3
3.2
36.2
2.9
37.7
2.3
38.8
1.9
42.1
1.5
44.5
50°
2.5
38.1
2.3
39.9
2.2
41.2
1.8
43.2
1.6
46.2
1.4
48.3
45°
1.8
41.7
1.7
43.3
1.6
44.4
1.2
47.2
1.1
50
1
51.6
40°
1.2
44.9
1.1
46.4
1.0
47.3
--
--
--
--
--
--
吊钩重 量 ：225kg

表1、表2的说明：
※表中所列重量是在平整坚固的地面上本机所能保证的最大重量，严禁超过其重量作业
※表中所列额定起重量包括吊钩和吊具的重量
※表中的工作的幅度是包括吊臂的变形量在的内的实际值
※臂端单滑轮的起重性能同10.6米副臂0°安装角时的起重性能（按主臂仰角）
※除全伸支腿基本臂工框外，即使空载，也不要使吊臂的仰角处于以上各工况表中所给出的范围以外，以防起重机倾翻
※允许起重机在不大于7级风的情况下作业
