(新)检验批划分方案.doc

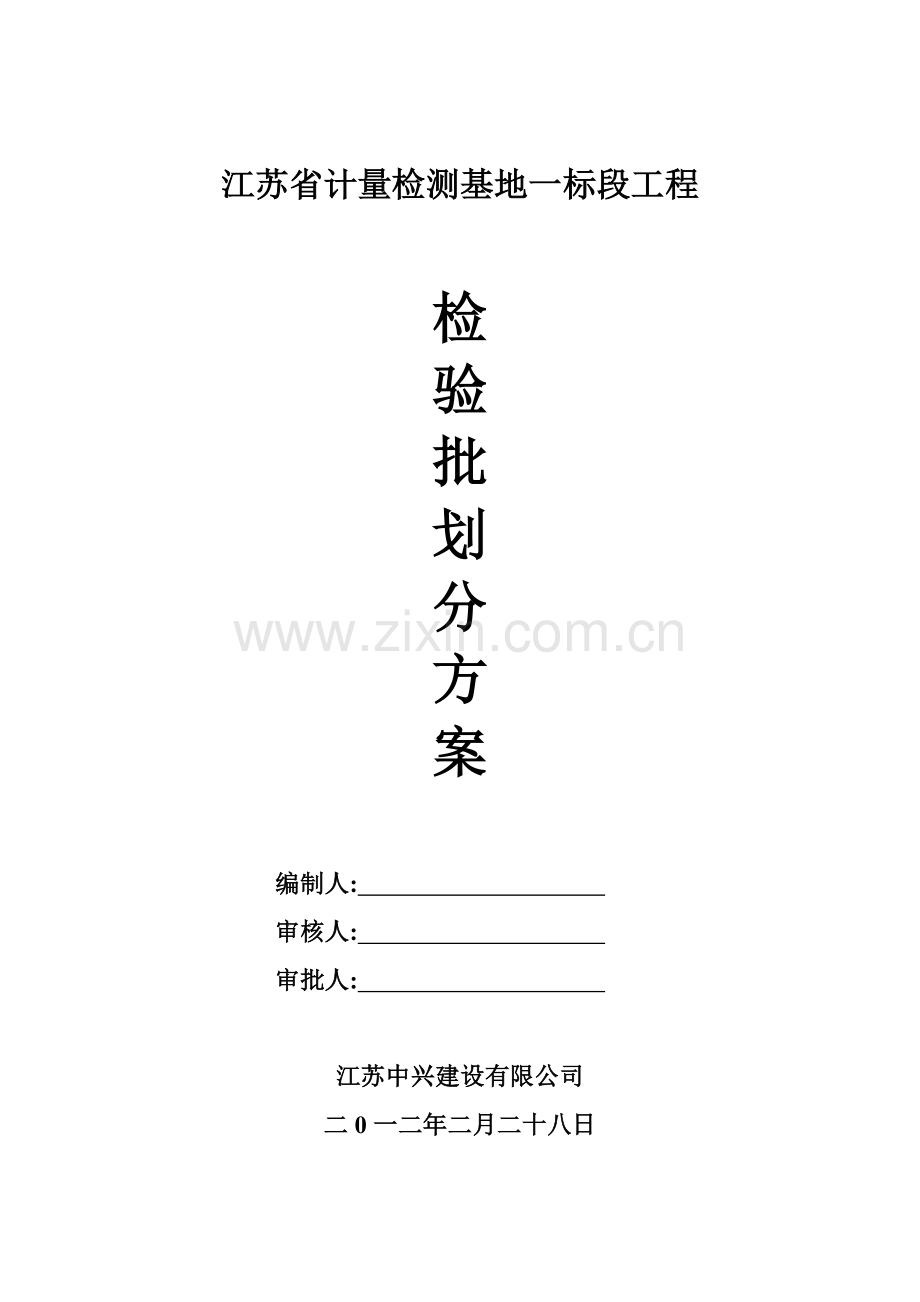

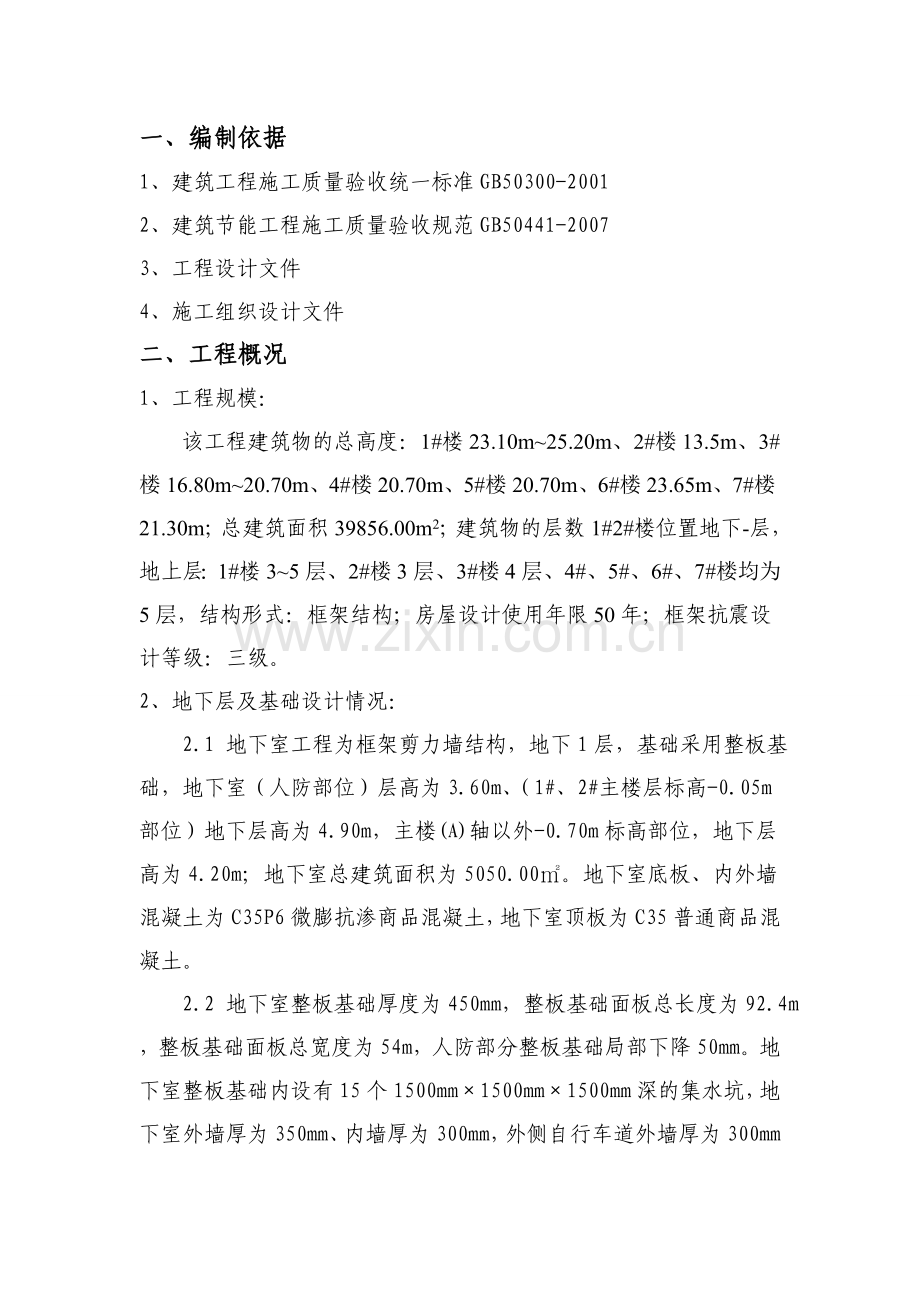

江苏省计量检测基地一标段工程检验批划分方案 编制人: 审核人: 审批人: 江苏中兴建设有限公司二0一二年二月二十八日一、编制依据1、建筑工程施工质量验收统一标准GB50300-20012、建筑节能工程施工质量验收规范GB50441-20073、工程设计文件4、施工组织设计文件二、工程概况1、工程规模： 该工程建筑物的总高度：1#楼23.10m25.20m、2#楼13.5m、3#楼16.80m20.70m、4#楼20.70m、5#楼20.70m、6#楼23.65m、7#楼21.30m；总建筑面积39856.00m2；建筑物的层数1#2#楼位置地下-层，地上层：1#楼35层、2#楼3层、3#楼4层、4#、5#、6#、7#楼均为5层，结构形式：框架结构；房屋设计使用年限50年；框架抗震设计等级：三级。2、地下层及基础设计情况： 2.1 地下室工程为框架剪力墙结构，地下1层，基础采用整板基础，地下室（人防部位）层高为3.60m、（1#、2#主楼层标高-0.05m部位）地下层高为4.90m，主楼(A)轴以外-0.70m标高部位，地下层高为4.20m；地下室总建筑面积为5050.00。地下室底板、内外墙混凝土为C35P6微膨抗渗商品混凝土，地下室顶板为C35普通商品混凝土。 2.2 地下室整板基础厚度为450mm，整板基础面板总长度为92.4m，整板基础面板总宽度为54m，人防部分整板基础局部下降50mm。地下室整板基础内设有15个1500mm1500mm1500mm深的集水坑，地下室外墙厚为350mm、内墙厚为300mm，外侧自行车道外墙厚为300mm，设有采光井，地下室顶板人防部位（-0.05m）板厚为300mm，非人防区域（-0.05m）板厚为180mm，(A)轴外地下室顶板（-0.70m）板厚为300mm。3、主体结构设计情况： 钢筋混凝土框架结构、全现浇层，墙体0.00以下采用MU10混凝土标准砖，0.00以上采用MU10 砼多孔砖和加气混凝土砌块，0.000以下采用M10水泥砂浆，0.000以上外墙用M5、内墙M10水泥混合砂浆。4、屋面设计情况： 屋面做法： 钢筋混凝土现浇屋面楼板，刷乳化沥青隔气层一道，陶粒砼找坡最薄处30厚，1：2.5水泥砂浆找平层20厚，铺设岩棉板40厚，1：2.5水泥砂浆找平层20厚，贴必定BAC双面自粘防水卷材3厚，1：2.5水泥砂浆保护层20厚，C30细石砼（内设6200双向钢筋）50厚 。 5、楼地面设计情况： 配电间等设备用房为水泥地面；卫生间、厨房及舞厅、包间、楼梯、走道和各配套用房为地砖地面、楼地面；各个实验室及走廊为普通橡胶楼面；3#-7#楼所有不需要抗电的实验室和走廊以及楼梯为普通橡胶楼面；6、室内外装饰装修设计情况： 内墙做法：配电房等设备用房为混合砂浆墙面；各层公共走道、楼梯间、配套用房、舞厅、包间为乳胶漆；各层卫生间，厨房为瓷砖墙面；用于地面为花岗岩或地砖的墙面为大理石踢脚；用于地面为水泥地面处墙面为水泥踢脚；外墙做法：高级面砖墙面、乳白色氟碳漆墙面、玻璃幕墙；天棚做法：厨房为乳胶漆喷涂平顶；各层卫生间、走道、配套用房为轻钢龙骨矿棉板平顶；舞厅、包间、有特别装修要求的房间为轻钢龙骨纸面石膏板平顶；门窗做法：室内有木门、防火门、防护窗、隔声门、卷帘门；外门窗均为铝合金门窗、幕墙；等项次的具体做法。7、水电设计情况： 室内外排水、给水系统。建筑电气方面，在各楼层设有配电箱，照明、插座、空调等项次。避雷设有避雷接闪器、接地引下线、接地装置。8、采暖通风设计情况：9、建筑智能设计情况：10、建筑物电梯设计情况：11、建筑节能的设计情况： 加气混凝土砌块自保温，墙、地面为STP超薄绝热保温板，卷材屋面为40厚岩棉板，单框铝合金门窗和单框断桥隔热铝合金门窗为6中透光L0w-E+12空气+6透明玻璃；三、分部、分项工程划分单位工程分部分项划分详下表：分部工程名称子分部工程名称分项工程名称检验批名称划分计划基础分部无支护土方土方开挖土方开挖检验批每栋按一个检验批施工检测土方回填土方回填检验批每栋按一个检验批施工检测有支护土方地基处理地下防水地下室防水检验批按一个检验批施工检测混凝土基础钢筋钢筋加工检验批基础承台及基础梁每栋分1个，地下室筏板基础分1个钢筋安装检验批模板模板安装检验批模板拆除检验批混凝土砼原材与配合比设计混凝土施工检验批砌体基础砖砌体砖砌体检验批每栋按一个检验批施工检测钢结构 主体结构混凝土结构钢筋钢筋加工检验批地下室墙板柱分1个，地下室顶板、梁分1个，1#7#楼每栋楼每层为一个施工段，梁、板、柱划分为1个检验批钢筋安装检验批模板模板安装检验批模板拆除检验批混凝土砼原材与配合比设计混凝土施工检验批砌体结构砼砌块砌体砼砌块砌体检验批每楼层为一个施工段，每层划分为一个检验批砖砌体砖砌体检验批钢结构木结构网架与索膜结构建筑装饰装修地面基层基层检验批每层划分为一个检验批水泥砼垫层检验批每层划分为一个检验批隔离层检验批每层划分为一个检验批填充层检验批每层划分为一个检验批 面层 面层检验批每层划分为一个检验批抹灰一般抹灰一般抹灰检验批室内每楼层划分为一个检验批，室外按每面墙体为一个检验批门窗木门窗制作、安装木门窗制作、安装检验批按每种门型为一个检验批金属门窗安装金属门窗安装检验批按每种门型为一个检验批吊顶每栋划分为一个检验批轻质隔断饰面板（砖）幕墙涂饰水性涂料涂饰水性涂料检验批室内每楼层划分为一个检验批，室外按每面墙体为一个检验批裱糊与软包细部护栏和扶手制作安装护栏和扶手制作安装检验批按每户楼梯划分为一个检验批室内每栋划分为一个检验批建筑屋面卷材防水屋面保温层保温层检验批每栋合计一个检验批找平层找平层检验批每栋合计一个检验批卷材防水层卷材防水层检验批每栋合计一个检验批细部细部构造检验批每栋合计一个检验批涂膜防水屋面刚性防水屋面每栋合计一个检验批瓦屋面隔热屋面建筑给水、排水及采暖室内给水系统给水管道及配件安装给水管道及配件安装检验批按系统划分检验批，每个系统为一个检验批室内消火栓系统安装室内消火栓系统安装检验批按系统划分检验批，每个系统为一个检验批室内排水系统排水管道及配件安装排水管道及配件安装检验批按系统划分检验批，每个系统为一个检验批雨水管道及配件安装雨水管道及配件安装检验批按系统划分检验批，每个系统为一个检验批室内热水供应系统卫生器具安装卫生器具安装卫生器具安装检验批每层为一个施工段，每层划分为一个检验批卫生器具给水配件安装卫生器具给水配件安装检验批每层为一个施工段，每层划分为一个检验批卫生器具排水管道安装卫生器具排水管道安装检验批每层为一个施工段，每层划分为一个检验批室内采暖系统室外给水管网给水管道安装给水管道安装检验批划分为一个检验批管沟及井室管沟及井室检验批划分为一个检验批室外排水管网排水管道安装排水管道安装检验批划分为一个检验批排水管沟及井池排水管沟及井池检验批划分为一个检验批室外供热管网建筑中水系统及游泳池系统供热锅炉及辅助设备安装建筑电气室外电气变配电室供电干线电气动力电气照明安装照明配电箱安装照明配电箱安装检验批每栋划分为一个检验批电线、电缆导管敷设电线、电缆导管敷设检验批每栋每层为一个施工段，每层划分为一个检验批电线、电缆导管敷线电线、电缆导管敷线检验批按每栋每楼层划分为一个检验批电缆头制作、导线连接和线路电气试验电缆头制作、导线连接和线路电气试验检验批按每栋每楼层划分为一个检验批普通灯具安装普通灯具安装检验批按每栋每楼层划分为一个检验批插座、开关安装插座、开关安装检验批按每栋每楼层划分为一个检验批照明通电试运行照明通电试运行检验批按每栋每楼层划分为一个检验批备用和不间断电源安装防雷及接地安装接地装置安装接地装置安装检验批每栋按一个检验批划分避雷引下线敷设避雷引下线敷设检验批按每栋每楼层划分为一个检验批接闪器安装接闪器安装检验批每栋按一个检验批划分智能建筑通信网络系统每栋每层合计一个检验批办公自动化系统每栋每层合计一个检验批建筑设备监控系统每栋按一个检验批划分火灾报警及消防联动系统每栋按一个检验批划分安全防范系统每栋按一个检验批划分综合布线系统智能化集成系统电源与接地环境住宅（小区）智能化系统通风与空调送排风系统防排烟系统除尘系统空调风系统净化空调系统制冷设备系统空调水系统电梯电力驱动的曳引式或强制式电梯安装液压电梯安装自动扶梯、自动人行道安装建筑节能工程建筑节能墙体节能工程每栋按每面墙体为一个检验批划分幕墙节能工程每栋按一个检验批划分门窗节能工程每栋按一个检验批划分屋面节能工程每栋按一个检验批划分地面节能工程每栋每层按一个检验批划分采暖节能工程每栋按一个检验批划分通风与空气调节节能工程每栋按一个检验批划分空调与采暖系统的冷热源及管网节能工程每栋按一个检验批划分配电与照明节能工程每栋每层按一个检验批划分监测与控制节能工程每栋按一个检验批划分注：检验批按实际发生项次填写
