鸿业土方计算.docx

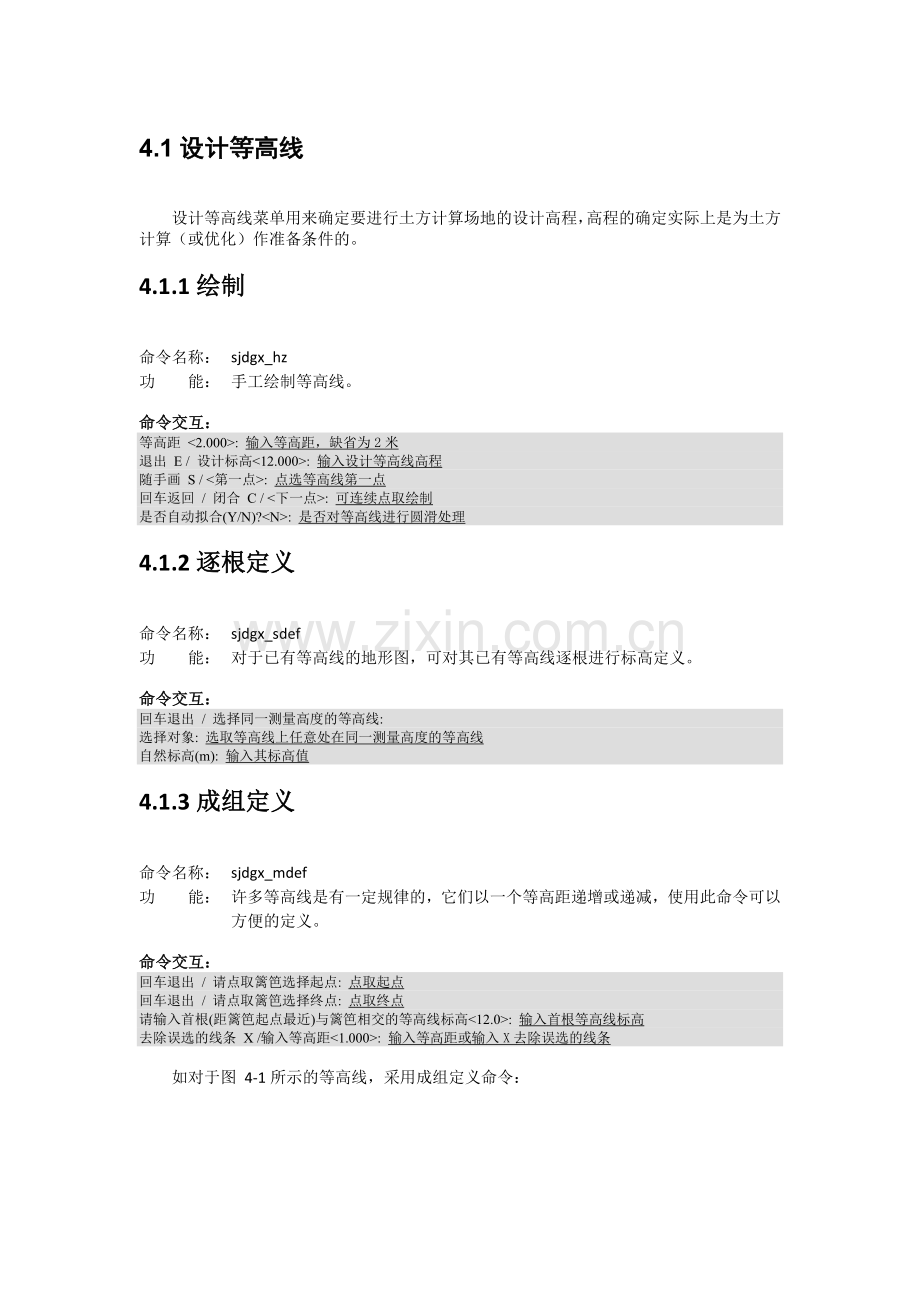

4.1设计等高线
设计等高线菜单用来确定要进行土方计算场地的设计高程，高程的确定实际上是为土方计算（或优化）作准备条件的。
4.1.1绘制
命令名称：
sjdgx_hz
功　　能：
手工绘制等高线。
命令交互：
等高距 <2.000>: 输入等高距，缺省为2米
退出 E / 设计标高<12.000>: 输入设计等高线高程
随手画 S / <第一点>: 点选等高线第一点
回车返回 / 闭合 C / <下一点>: 可连续点取绘制
是否自动拟合(Y/N)?<N>: 是否对等高线进行圆滑处理
4.1.2逐根定义
命令名称：
sjdgx_sdef
功　　能：
对于已有等高线的地形图，可对其已有等高线逐根进行标高定义。
命令交互：
回车退出 / 选择同一测量高度的等高线:
选择对象: 选取等高线上任意处在同一测量高度的等高线
自然标高(m): 输入其标高值
4.1.3成组定义
命令名称：
sjdgx_mdef
功　　能：
许多等高线是有一定规律的，它们以一个等高距递增或递减，使用此命令可以方便的定义。
命令交互：
回车退出 / 请点取篱笆选择起点: 点取起点
回车退出 / 请点取篱笆选择终点: 点取终点
请输入首根(距篱笆起点最近)与篱笆相交的等高线标高<12.0>: 输入首根等高线标高
去除误选的线条 X /输入等高距<1.000>: 输入等高距或输入X去除误选的线条

如对于图 41所示的等高线，采用成组定义命令：

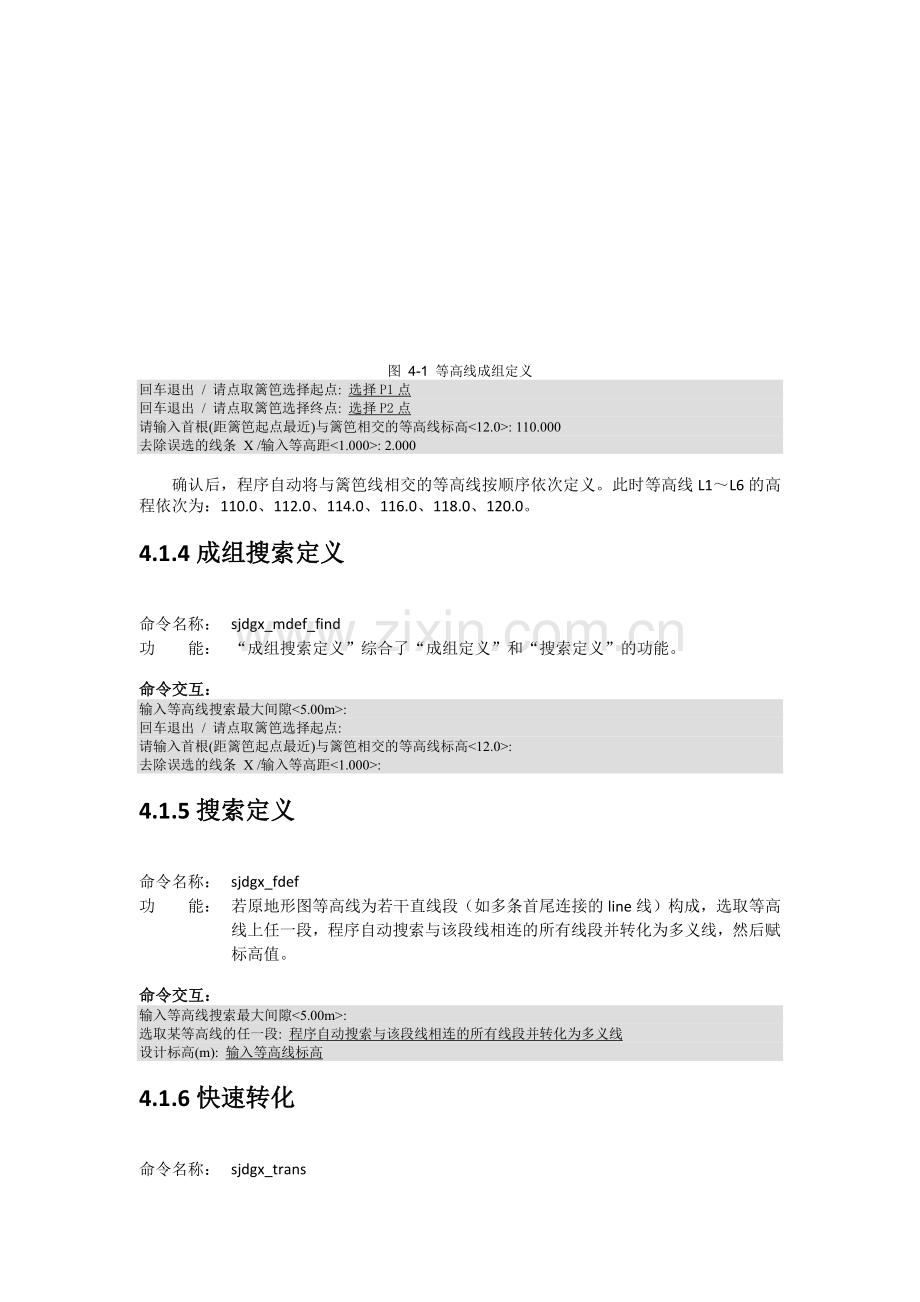

图 41 等高线成组定义
回车退出 / 请点取篱笆选择起点: 选择P1点
回车退出 / 请点取篱笆选择终点: 选择P2点
请输入首根(距篱笆起点最近)与篱笆相交的等高线标高<12.0>: 110.000
去除误选的线条 X /输入等高距<1.000>: 2.000

确认后，程序自动将与篱笆线相交的等高线按顺序依次定义。此时等高线L1～L6的高程依次为：110.0、112.0、114.0、116.0、118.0、120.0。
4.1.4成组搜索定义
命令名称：
sjdgx_mdef_find
功　　能：
“成组搜索定义”综合了“成组定义”和“搜索定义”的功能。
命令交互：
输入等高线搜索最大间隙<5.00m>:
回车退出 / 请点取篱笆选择起点:
请输入首根(距篱笆起点最近)与篱笆相交的等高线标高<12.0>:
去除误选的线条 X /输入等高距<1.000>:
4.1.5搜索定义
命令名称：
sjdgx_fdef
功　　能：
若原地形图等高线为若干直线段（如多条首尾连接的line线）构成，选取等高线上任一段，程序自动搜索与该段线相连的所有线段并转化为多义线，然后赋标高值。
命令交互：
输入等高线搜索最大间隙<5.00m>:
选取某等高线的任一段: 程序自动搜索与该段线相连的所有线段并转化为多义线
设计标高(m): 输入等高线标高
4.1.6快速转化
命令名称：
sjdgx_trans
功　　能：
将图形中某层具有高度的Line或Polyline转换为软件所能识别的等高线。
当原始地形图中的等高线标高已定义时，此命令可将其标高值自动提取出来，并自动转化为软件可识别的等高线。
命令交互：
选择样线:
选择***层的LINE,SPLINE,POLYLINE,LWPOLYLINE,ARC:
请稍候...|
4.1.7修改
命令名称：
sjdgx_modi
功　　能：
对已有等高线高程进行查询和修改。
命令交互：
<回车返回> / 点取设计等高线: 选择设计等高线
新高度<12.000>: 尖括号内为当前高程，输入新高程
4.1.8标注
命令名称：
sjdgx_bz
功　　能：
用来在等高线上进行标高标注。标注后，等高线标注位置自动断开。
命令交互：
回车退出 / 篱笆方式F / 选取设计等高线: 选择要标注的设计等高线
选择篱笆方式可以沿线一次标注成组的等高线。
垂直等高线标注 C /<沿等高线方向标注>: 选择标注文字方向

标注效果如所图 42示：

图 42 等高线标注
4.1.9离散
命令名称：
sjdgx_sep
功　　能：
将所有等高线按输入间距生成标高离散点。
离散是指在绘制好的等高线上按一定得离散点间距来插入离散点，离散点的存在是计算设计点高的前提，因此在等高线绘制完成后必须进行离散。
命令交互：
离散点间距<10.0>: 输入离散间距
正在工作,请稍候.......\
OK!

注意：在绘制地形断面图、生成三维地形图及土方中用离散点定义标高等处，必须先离散等高线。如图中已有离散点而等高线没有全部离散，此时，未离散的等高线所反映的高程将不被提取，则有可能造成设计错误。
4.1.10构三角网
命令名称：
sz_sj_sjw
功　　能：
由图面中现有的等高线离散点自动构造三角网。
命令交互：
共有680个离散点构造三角网! 正在构造三角网,请稍候.......
4.1.11构等高线
命令名称：
sz_sj_contour
功　　能：
由三角网生成有一定高程差的等高线。
命令交互：
正在读取数据，请稍候......
最小高程：13.000米。最大高程：16.000米。
请输入等高距:5
正在构造等高线，请稍候......
4.1.12三点标高
命令名称：
t_hdgx
功　　能：
通过定义三角形三个顶点的设计标高，在三角形内部构造出一定等高距的设计等高线。
命令交互：
输入第一点 /<回车退出>: 点取第一点位置
输入标高: 输入第一点标高
输入第二点: 点取第二点位置
输入标高: 输入第二点标高
输入第三点: 点取第三点位置
输入标高: 输入第三点标高
输入等高距:

回车后程序自动根据三点生成设计等高线。
4.1.13四点标高
命令名称：
f_hdgx
功　　能：
通过定义任意四边形四个顶点的设计标高，在四边形内部构造出一定等高距的设计等高线。
命令交互：
按顺时针或逆时针方向依次点取各顶点:
输入第一点 /<回车退出>: 点取第一点位置
输入标高: 输入第一点标高
输入第二点: 点取第二点位置
输入标高: 输入第二点标高
输入第三点: 点取第三点位置
输入标高: 输入第三点标高
输入第四点 /<回车三点等高线>: 点取第四点位置，直接回车按照三点标高绘制等高线
输入标高: 输入第四点标高
输入等高距:

回车后程序自动根据四点生成设计等高线。
4.2设计标高离散点
4.2.1逐点输入
命令名称：
sjd_sdef
功　　能：
定义离散点的设计标高，如原始地形图中有离散点存在时可用此命令定义其设计标高。
命令交互：
===== 定义离散点设计标高 =====正在重生成模型。
回车退出 /参照线定位 L /测量坐标定位 C /<离散点位置>:
自然标高<10.000>:

参照线定位
通过参照线上距离基准点一定距离和角度来输入离散点，如图 43所示。
回车重新确定 /请指定参照线: 选择参照线
回车返回 / 请在参照线上选一基准点: 选择基准点
请点示零度角方向: 指定零度角的方向（与参照线平行）
回车结束 / 顺时针旋转角度(度): 指定角度
回车结束 / 距基准点距离: 指定距离基准点的距离
自然标高<12.000>: 输入离散点高程

图 43 参照线定位
测量坐标定位
通过输入测量坐标来定位离散点的位置
回车结束 / 横坐标<Y>: 测量坐标横坐标Y
纵坐标<X>: 测量坐标纵坐标X
自然标高<12.000>: 输入离散点高程
离散点位置
直接点取需要定义离散点的位置
自然标高<12.000>: 输入离散点高程
4.2.2文本定义
命令名称：
sjd_txtdef
功　　能：
对矢量化地形图中的设计标高文字自动辨别，并转化为软件可识别的离散点的设计标高。
命令交互：
===== 通过图面中表示设计标高高程的文字来定义离散点设计标高=====
回车退出 / 选择表示设计标高高程的任一文字:
点定位 P /块定位 B / 圆定位 A / 圆环定位 D / 点取定位 G / 椭圆定位 E／<回车文字左下角>
选择HY_DX_PT层的TEXT、MTEXT实体,请选择:
选择对象:
转换文字的图层Y / <N>
正在工作,请稍候......
已完成 100%
..........................OK!

文本定义根据高程文本得到离散点高程，离散点位置的确定有以下几种方式：

点定位
离散点位置由文字附近的点实体决定。
块定位
离散点位置由文字附近的图块实体决定（图块的插入点）。
圆定位
离散点位置位于圆心。
圆环定位
离散点位置位于圆环中心，圆环可由多线段构成。
点取定位
用户点取离散点位置。
椭圆定位
离散点位置位于椭圆圆心。

注意：由于转换是自动的，所以应将在同一个图层中而又不是表示标高的数字删除或将其转到其它图层。
4.2.3文件定义
命令名称：
importpt_sj
功　　能：
将 ASCII（文本）文件中的点数据导入到图形中。文件定义可以快速而有效地将点放入图形中生成离散点，例如导入使用数据采集器采集的勘测点数据。从点数据文件中导入点之前，必须指定点文件格式，用于说明点数据在点数据文件中的布局。
命令交互：
单击【土方】【设计标高离散点】【文件定义】，弹出【点文件录入】对话框，如图 44所示：

图 44 点文件录入对话框

文件路径
指定包含要导入的点的点数据文件的名称。在编辑框中输入文件名，包括完整的路径名。也可以单击，通过文件选择对话框选择点数据文件。
文件格式
指定导入点时点数据在文件中的排列方式：
l         含有序号：指定点文件中是否含有序号
l         分割符：指定文件中的点数据的分隔字符。
l         序号位置：指定点序号在行中的位置
l         X坐标位置：指定点X坐标在行中的位置
l         Y坐标位置：指定Y坐标在行中的位置
l         Z坐标位置：指定点Z坐标在行中的位置
选择标高类型
指定要生成的标高类型：
l         读自然标高（原始地形）：指定读入自然标高
l         读设计标高（现有地形）：指定读入设计标高
点样式
指定导入后点的显示样式及标注：
l         点大小：指定点的大小
l         文字大小：指定文字的大小
l         点与文字的偏移距离：指定点与文字的偏移
l         标注点编号：是否标注点编号
l         标注点高程：是否标注点高程

将点数据文件导入图中，生成离散点
4.2.4文件导出
命令名称：
EXPORTPT_SJ
功　　能：
将图形中的点数据导出到 ASCII（文本）文件中。文件导出可以快速而有效地将点数据提取出来并导出到外部文件，以方便核对或与其它系统的数据交流。
命令交互：
单击【地形】【自然标高离散点】【文件导出】，弹出【标高点文件导出】对话框，如图 45所示：

图 45 标高点文件导出对话框
4.2.5快速转化
命令名称：
sjd_trans
功　　能：
当原始地形图中的离散点标高已定义时，此命令可将其标高值自动提取出来，并自动转化为软件可识别的离散点。
命令交互：
回车退出 / 选择样点: 点取地形图中任一离散点
选择***层的点:
选择对象: 选择图中所有要定义的离散点。可用窗选或交叉选取，程序则自动选取***层离散点
请稍候… 程序自动对原始离散点的标高进行搜索并定义
