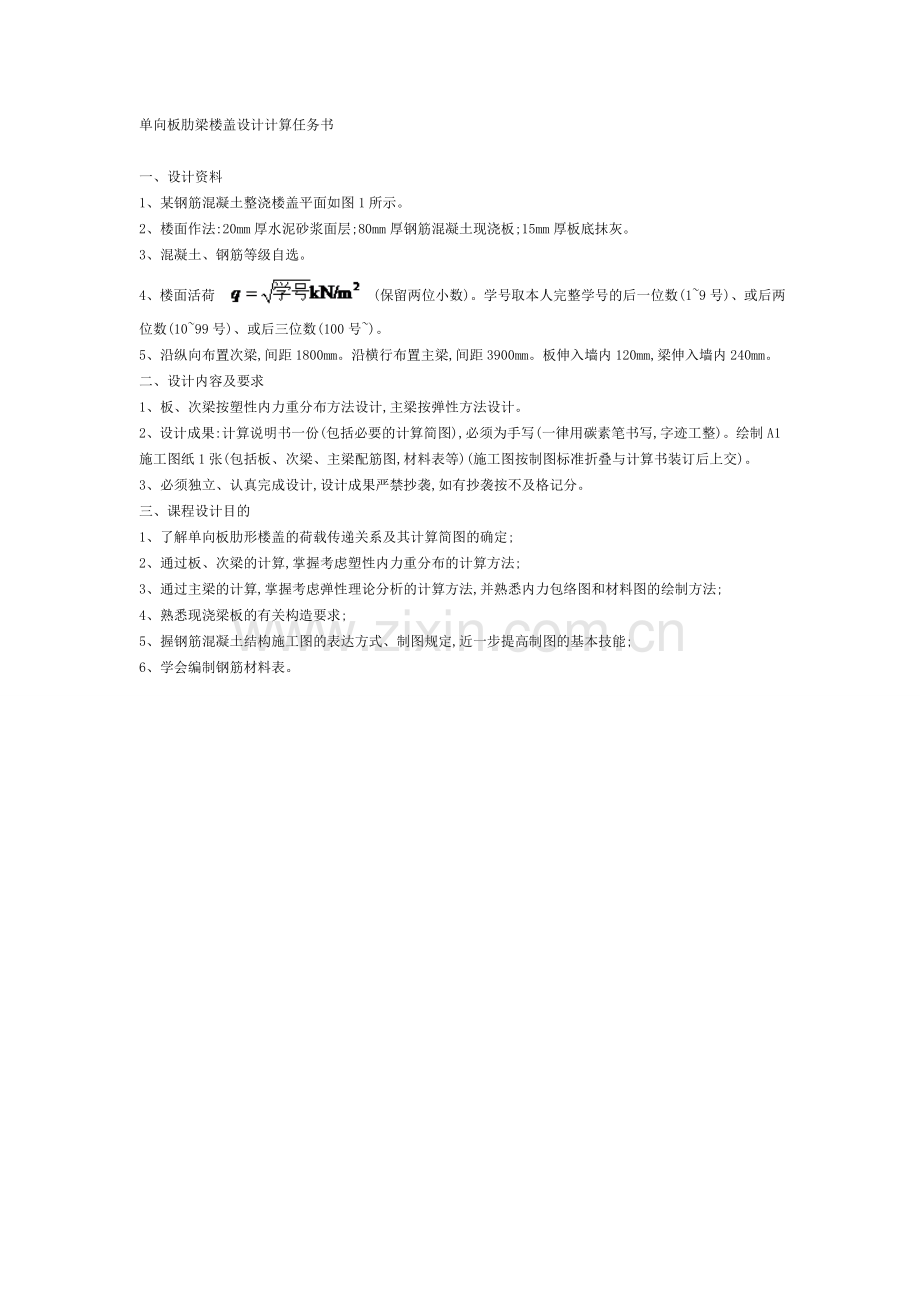

单向板肋梁楼盖设计计算任务书

一、设计资料
1、某钢筋混凝土整浇楼盖平面如图1所示。
2、楼面作法:20mm厚水泥砂浆面层;80mm厚钢筋混凝土现浇板;15mm厚板底抹灰。
3、混凝土、钢筋等级自选。
4、楼面活荷  (保留两位小数)。学号取本人完整学号的后一位数(1~9号)、或后两位数(10~99号)、或后三位数(100号~)。
5、沿纵向布置次梁,间距1800mm。沿横行布置主梁,间距3900mm。板伸入墙内120mm,梁伸入墙内240mm。
二、设计内容及要求
1、板、次梁按塑性内力重分布方法设计,主梁按弹性方法设计。
2、设计成果:计算说明书一份(包括必要的计算简图),必须为手写(一律用碳素笔书写,字迹工整)。绘制A1施工图纸1张(包括板、次梁、主梁配筋图,材料表等)(施工图按制图标准折叠与计算书装订后上交)。
3、必须独立、认真完成设计,设计成果严禁抄袭,如有抄袭按不及格记分。
三、课程设计目的
1、了解单向板肋形楼盖的荷载传递关系及其计算简图的确定;
2、通过板、次梁的计算,掌握考虑塑性内力重分布的计算方法;
3、通过主梁的计算,掌握考虑弹性理论分析的计算方法,并熟悉内力包络图和材料图的绘制方法;
4、熟悉现浇梁板的有关构造要求;
5、握钢筋混凝土结构施工图的表达方式、制图规定,近一步提高制图的基本技能;
6、学会编制钢筋材料表。

钢筋混凝土单层厂房排架结构课程设计任务

一、设计资料
1、某金工车间单跨无天窗厂房。跨度15m,柱距6m,车间总长度90m,中间设一道变形缝,厂房的横剖面如图2所示。屋盖构造自行设计。
2、车间内设有两台200 / 50 kN中级工作制吊车。吊车轨顶标高+8.4m。
3、建筑地点:学生所在地。屋面活荷载标准值取 (保留两位小数)。学号取本人完整学号的后一位数(1~9号)、或后两位数(10~99号)、或后三位数(100号~)。
4、厂区地基均为粘性土,修正后的地基承载力特征值为220kN/m2。
5、材料:柱混凝土强度等级C30,受力纵筋HRB400级,箍筋HRB335级;基础混凝土强度等级C20,钢筋HRB335级。
6、厂房中拟选用的标准构件:
(1)屋面板采用G410(一)1.5×6m预应力钢筋混凝土大型屋面板,包括灌缝在内板重标准值为1.4kN/m2。
(2)屋面梁采用G414(四)预应力钢筋混凝土工字形屋面梁,跨度18m,梁端部高度905mm,跨中高度1800mm,梁自重标准值68.2kN。
(3)吊车梁采用G425预应力钢筋混凝土吊车梁,梁高900㎜,梁自重标准值30.4kN,轨道及零件重0.8kN/m。
二、设计内容及要求
1、结构计算
(1)确定计算简图;
(2)荷载计算:屋面恒荷、活荷,吊车荷载,风荷载;
(3)内力计算;求出各种荷载单独作用下的排架内力,并绘出各柱M、V、N图;
(4)对柱进行内力最不利组合;
(5)柱设计:上、下柱配筋设计、牛腿设计及柱吊装运输阶段验算;
(6)基础设计:柱下单独杯形基础底板、基础高度尺寸确定,底板配筋设计及构造设计。
2、绘制A1施工图1张(内容包括排架柱模板和配筋详图、基础模板及配筋详图、支撑布置图等)。(施工图要求分辨率在300DPI以上,以图片方式压缩后上传)
三、课程设计目的
1、了解单层厂房的结构型式,熟悉各类构件的选型及所处位置和作用;
2、掌握排架结构计算简图的确定、各类荷载的计算、内力计算、内力组合、柱的配筋计算及构造、牛腿和基础设计与构造;
3、掌握结构施工图的绘制和要求。
