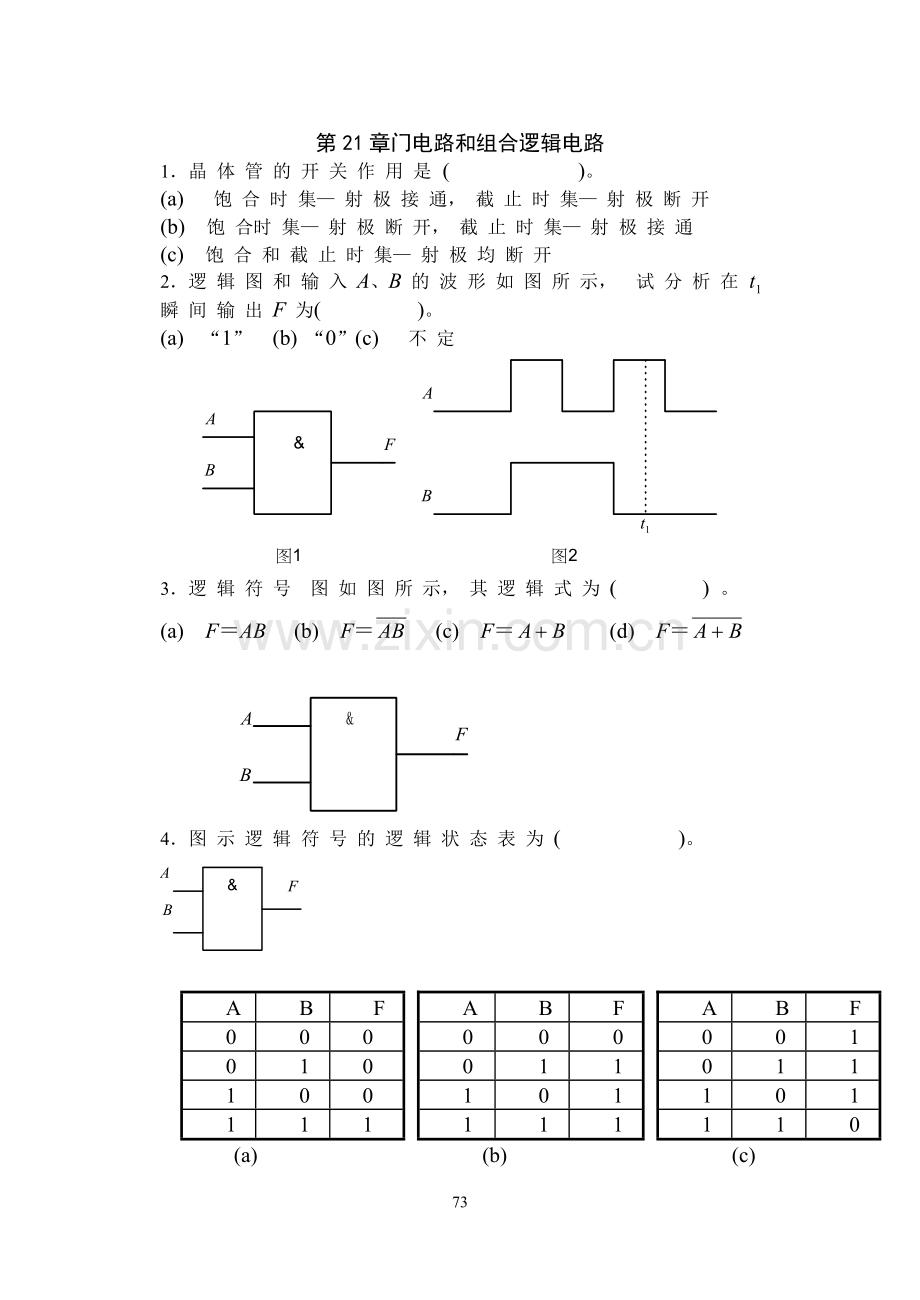

第21章门电路和组合逻辑电路
1.晶 体 管 的 开 关 作 用 是 ( )。
(a) 饱 合 时 集— 射 极 接 通, 截 止 时 集— 射 极 断 开
(b) 饱 合时 集— 射 极 断 开, 截 止 时 集— 射 极 接 通
(c) 饱 合 和 截 止 时 集— 射 极 均 断 开
2.逻 辑 图 和 输 入 A、B 的 波 形 如 图 所 示, 试 分 析 在 瞬 间 输 出 F 为( )。
(a) “1” (b) “0”(c) 不 定
3.逻 辑 符 号 图 如 图 所 示, 其 逻 辑 式 为 ( ) 。
(a) F=AB (b) F= (c) F= (d) F=
4.图 示 逻 辑 符 号 的 逻 辑 状 态 表 为 ( )。
A
B
F
A
B
F
A
B
F
0
0
0
0
0
0
0
0
1
0
1
0
0
1
1
0
1
1
1
0
0
1
0
1
1
0
1
1
1
1
1
1
1
1
1
0
(a) (b) (c)

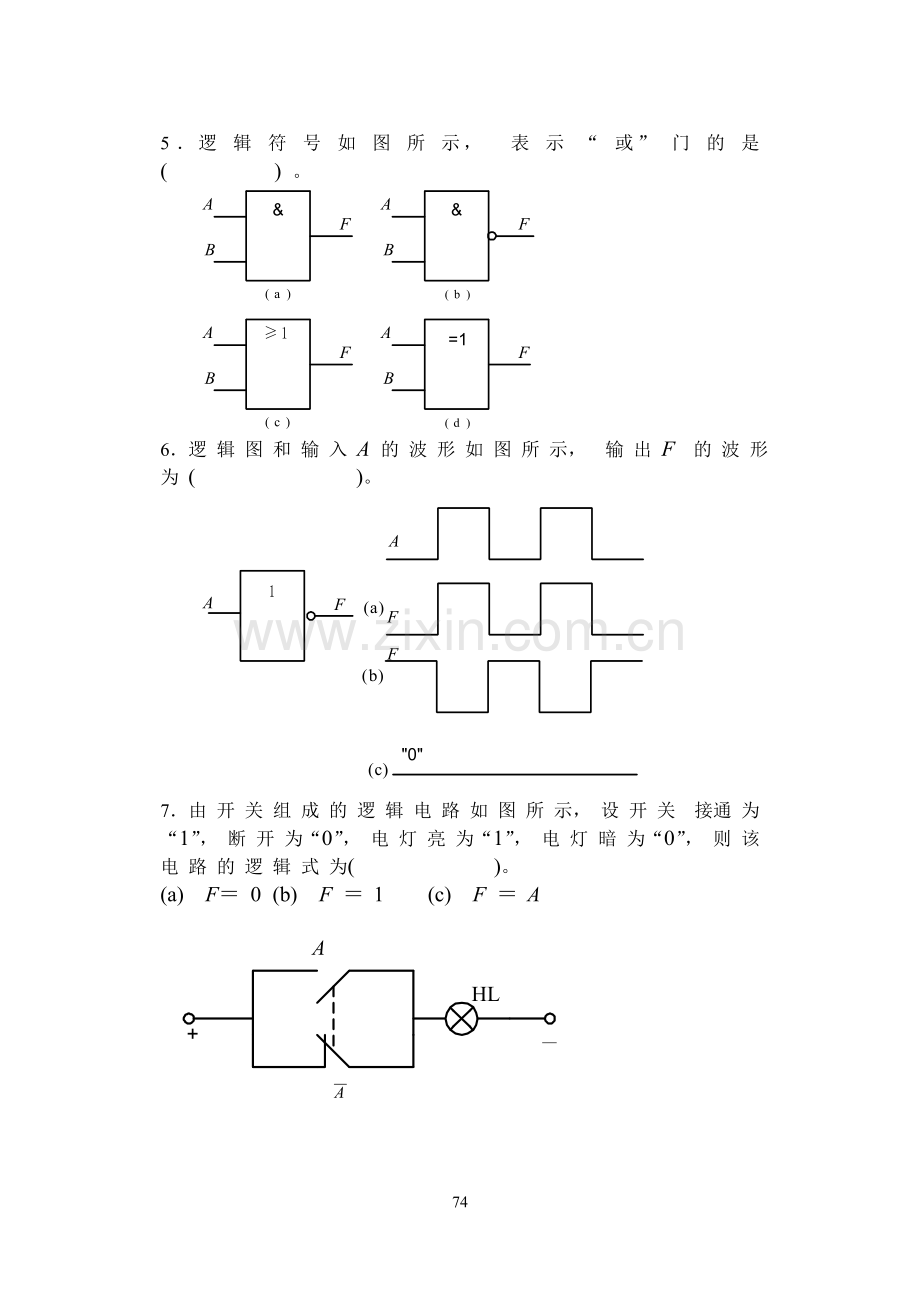

5.逻 辑 符 号 如 图 所 示, 表 示 “ 或” 门 的 是( ) 。
6.逻 辑 图 和 输 入 A 的 波 形 如 图 所 示, 输 出 F 的 波 形 为 ( )。
7.由 开 关 组 成 的 逻 辑 电 路 如 图 所 示, 设 开 关 接通 为“1”, 断 开 为“0”, 电 灯 亮 为“1”, 电 灯 暗 为“0”, 则 该 电 路 的 逻 辑 式 为( )。
(a) F= 0 (b) F = 1 (c) F = A
8.由 开 关 组 成 的 逻 辑 电 路 如 图 所 示, 设 开 关 A、B 分 别 有 如 图 所 示 为 “0”和 “1”两 个 状 态,则 电 灯 亮 的 逻 辑 式 为( )。
(a) F = AB+ (b) F=+AB (c) F= +
9.在 正 逻 辑 条 件 下, 如图 所 示 逻 辑 电 路 为( ) 。
(a)“ 与 非” 门 (b) “ 与” 门
(c) “ 或” 门 (d) “ 或 非” 门
10.下 列 逻 辑 式 中,正 确 的逻 辑 公 式 是( )。
(a) =1 (b) =0 (c) =A
11.逻 辑 式 A +B + A+AB ,化 简 后 为( )。
(a) (b) A+C (c) A+ B
12.逻 辑 式BC+ABC+ C,化 简 后 为( )。
(a) B+C (b) C+AB (c) C+BC
13.图 示 逻 辑 电 路 的 逻 辑 式 为( )。
(a) (b) (c) AB+C
14.图 示 逻 辑 电 路的 逻 辑 式 为( )。
(a) (b) (c)
15.逻 辑 图 和 输 入A,B 的 波 形 如 图 所 示, 分 析 当 输 出 F 为“1”的 时 刻 应 是( )。
(a) t1 (b) t2 (c) t3
16.与 二 进 制 数01100110 相 应 的 十 进 制 数 是( )。(a) 102 (b) 66 (c) 54
17.与 二 进 制 数 10001001 相 应 的 十 进 制 数 是( )。
(a) 89 (b) 137 (c) 73
18.半 加 器 逻 辑 符 号 如 图 所 示, 当 A=“1”,B=“1”时,C 和 S 分 别 为( )。
(a) C S (b) C S (c) C
19.二 进 制 编 码 表 如 下 所 示, 指 出 它 的 逻 辑 式 为( )。
(a) B= A=
(b) B= A=
(c) B= A=
输
输
出
入
B
A
0
0
0
1
1
0
1
1
20.编 码 器 的 逻 辑 功 能 是( ) 。
(a) 把 某 种 二 进 制 代 码 转 换 成 某 种 输 出 状 态
(b) 将某 种 状 态 转 换 成 相 应 的二 进 制 代 码
(c) 把 二 进 制 数 转 换 成 十进 制 数
21.译 码 器 的 逻 辑 功 能 是 ( )。
(a) 把 某 种 二 进 制 代 码 转 换 成 某 种 输 出 状 态
(b) 把 某 种 状 态 转 换 成 相 应 的二 进 制 代 码
(c) 把 十 进 制 数 转 换 成 二进 制 数
22.采 用 共 阳 极 数 码 管 的 译 码 显 示 电 路 如 图 所 示, 若 显 示 码 数 是 4, 译 码 器 输 出 端 应 为( )。
(a) a=b=e=“0”b=c=f =g=“1”
(b) a=b=e=“1”b=c=f =g=“0”
(c) a=b=c=“0”b=e=f =g=“1”
23.某 逻 辑 电 路 的 状 态 表 如 下,其 输 入 变 量 为 A,B,C,输 出 为 F ,试 写 出 F 的逻 辑 式。
A
B
C
F
0
0
0
0
0
0
1
0
0
1
0
0
0
1
1
0
1
0
0
0
1
0
1
0
1
1
0
0
1
1
1
1
24.已知某逻辑门电路输入,, 及输出F的波形如图所示, 试写出逻辑状态表, 写出逻辑式, 画出逻辑图 。
25.已知逻辑电路及其输入波形如图所示 ,试分别画出各自的输出波形 。
26.某逻辑电路如图1所示,其输入波形如图2所示。(1)试画出输出F的波形;(2)试列出其逻辑状态表并写出逻辑式 。
27.已知逻辑门及其输入波形如图所示,试分别画出输出F1、F2、F3的波形,并写出逻辑式。
28.试用逻辑状态表证明下式:
29.试 化 简 逻 辑 式:
30.试 证 明 逻 辑 等 式:
31.逻 辑 电 路 如 图 所 示,写 出 逻 辑 式, 并 列 出 状 态 表。
32.逻 辑 电 路 如 图 所 示,写 出 逻 辑 式。
33.逻 辑 电 路 如 图 所 示, 试 写 出 逻 辑 式 并 化 简 之。
34.已 知 逻 辑 图 和 输 入 的 波 形 如 图 所 示, 试 画 出 输 出F 的 波 形。
35.已知逻辑图及输入A的波形,试画出F1,F2,F3 的波形。
36.逻 辑 电 路 如 图 所 示,写 出 逻 辑 式, 并 化 简 之。
37.用“ 与 非” 门 实 现 逻 辑 式,写 出 化 简 后 的 逻 辑 式, 画 出 逻 辑 图。
38.3位 二 进 制 编 码 器 如 图 所 示 , 试 写 出 A,B ,C的 逻 辑 式 及 编 码 表。
39. 3位 二 进 制 编 码 器 如 图 所 示, 试 写 出 A,B ,C的 逻 辑 式 及 编 码 表。
