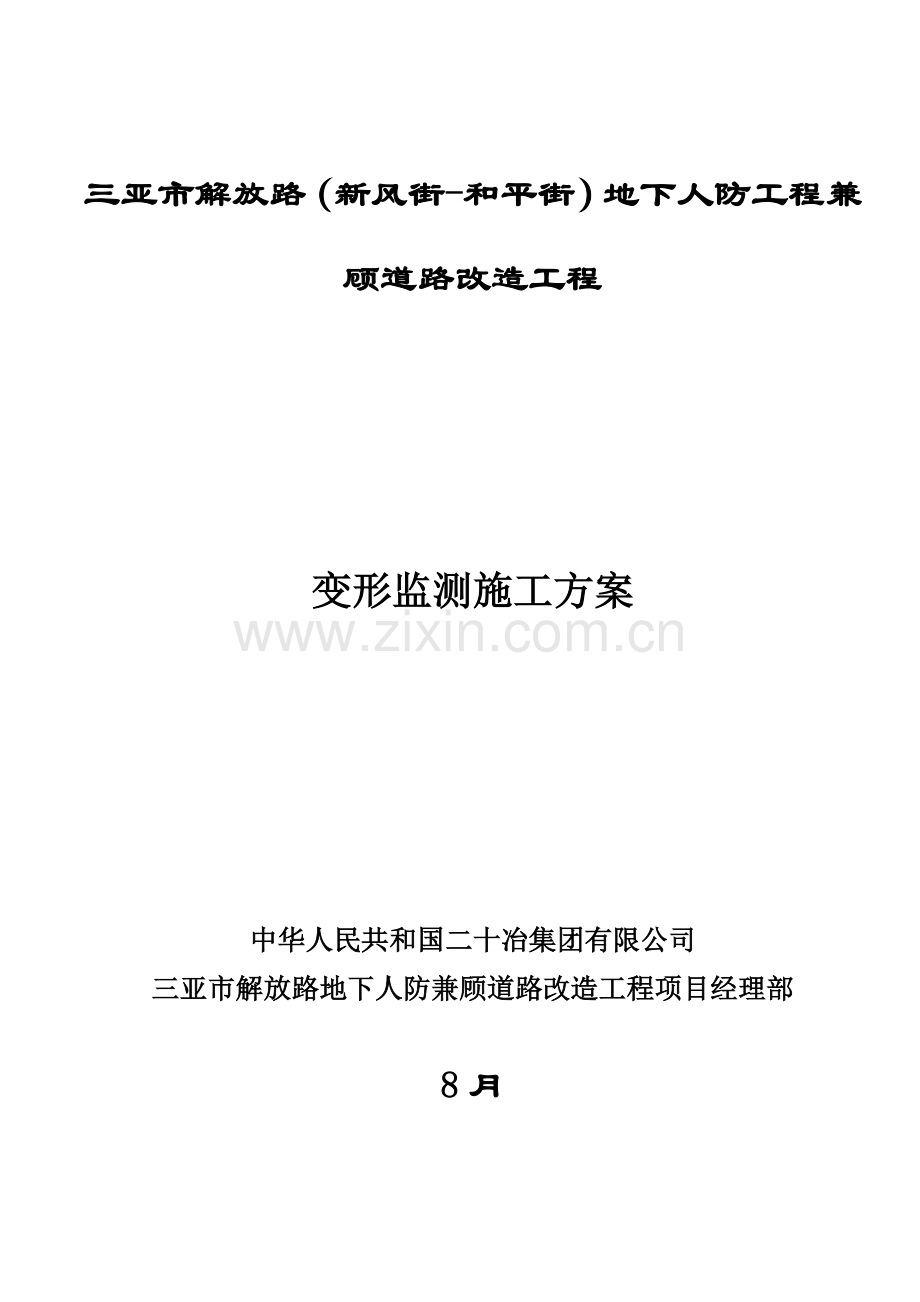

三亚市解放路（新风街-和平街）地下人防工程兼顾道路改造工程

变形监测施工方案

中华人民共和国二十冶集团有限公司
三亚市解放路地下人防兼顾道路改造工程项目经理部

8月

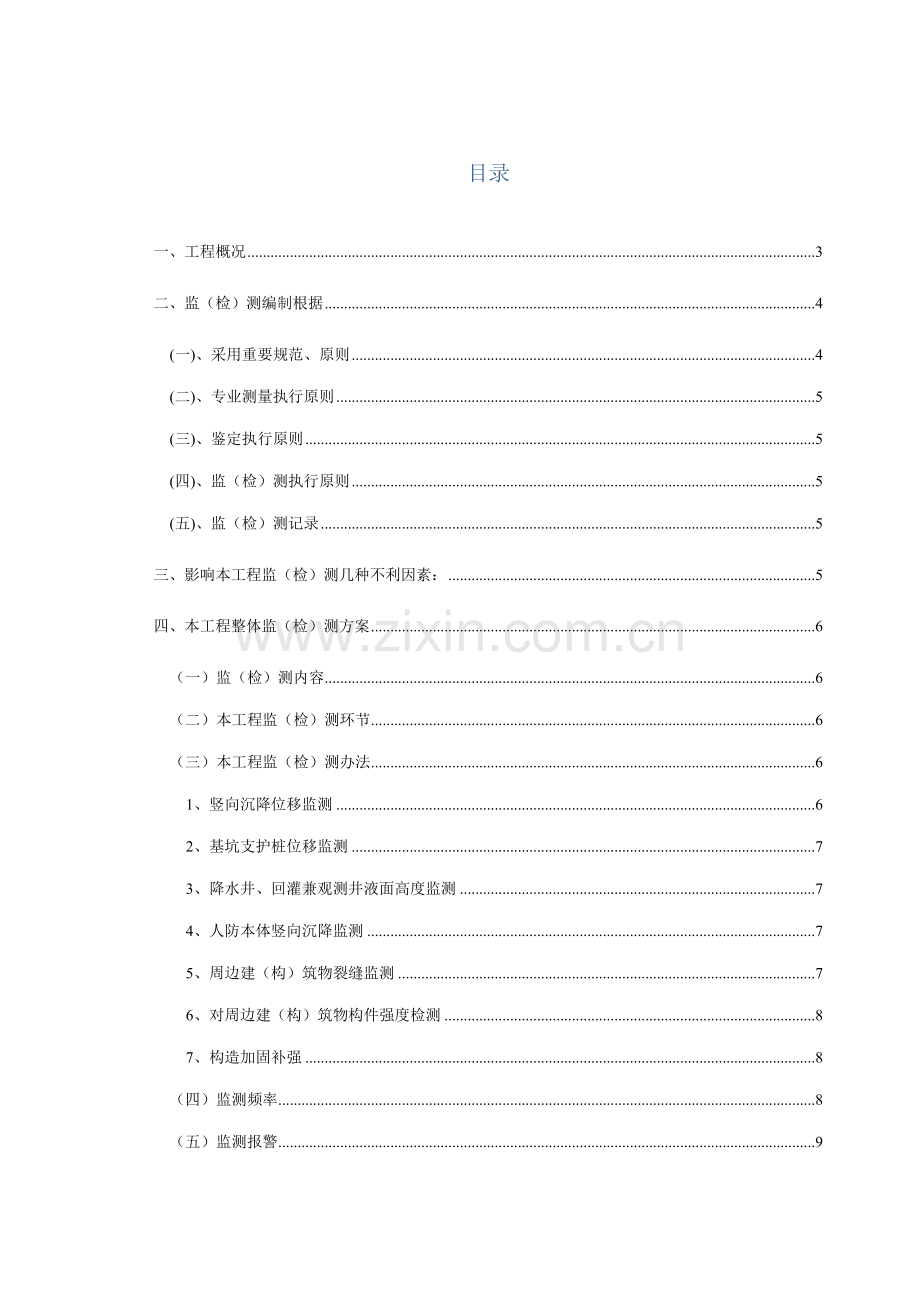

目录

一、工程概况 3
二、监（检）测编制根据 4
(一)、采用重要规范、原则 4
(二)、专业测量执行原则 5
(三)、鉴定执行原则 5
(四)、监（检）测执行原则 5
(五)、监（检）测记录 5
三、影响本工程监（检）测几种不利因素： 5
四、本工程整体监（检）测方案 6
（一）监（检）测内容 6
（二）本工程监（检）测环节 6
（三）本工程监（检）测办法 6
1、竖向沉降位移监测 6
2、基坑支护桩位移监测 7
3、降水井、回灌兼观测井液面高度监测 7
4、人防本体竖向沉降监测 7
5、周边建（构）筑物裂缝监测 7
6、对周边建（构）筑物构件强度检测 8
7、构造加固补强 8
（四）监测频率 8
（五）监测报警 9
五、内页分析及成果整顿 9
六、人员安排 9
七、时间安排 10
八、监测检查注意事项 10
（一）质量保证技术组织办法 10
1、项目专人负责制： 10
2、持证上岗制度： 10
3、检查人员分级制度： 10
4、三级审核制度： 11
（二）安全技术组织办法 11
1、安全办法 11
2、高空安全保障办法 13
（三）文明施工技术组织办法 14

一、工程概况
1、工程名称：三亚市解放路人防兼顾道路拓宽工程
2、工程地点：三亚市解放路（新风街---和平路）
3、构造形式：无梁楼盖板构造，建筑构造类别为乙类，正常使用年限50年,抗震烈度为6度。
4、总建面积：本工程总建筑面积约为67910㎡。主体工事长约1023m,宽33.4m,局部宽度?m。整体地下两层
5、人防级别：甲类核6级，常6 级人防工程，2个二等人员掩体部，14个物资库。
6、口部及风井：总计有29个出地面口，两侧总计有？个出地面风井。
7、地下埋深：地下一层顶板位于，中板位于，地下二层底板位于
8、支护形式：（附图）
（1）挡土桩采用H300@800工字钢，钢长20-22米。
（2）截渗墙：采用深层搅拌水泥土，P.C32.5水泥用量300Kg/m³
9、降水井和回灌及监测井：降水井72个，回灌及监测井14眼。
10、高程点：面坐标系，高程为1985国家高程基准
图1：整体平面图
。
图2：解放路1轴至26、129轴至146轴剖面图
图3：解放路26轴至89轴剖面图
由于防护区检查检测需要挖除都市道路地下土体，检查检测过程中降水、开挖、支护等工序也许变化原有地基应力状态、打破地下水运动平衡，导致防护区周边建构筑物沉降、位移、挠曲、倾斜和裂缝等问题，为了保证防护区周边建构筑物安全和正常使用，需要在该防护区检查检测先后对解放路周边建构筑物进行有关变形监检。

二、监（检）测编制根据
(一)、采用重要规范、原则
（1）《建筑深基坑工程施工安全技术规范》(JGJ311-)
（2）《建筑基坑支护技术规程》（JGJ 120—）
(二)、专业测量执行原则
（1）《建筑变形测量规范》（JGJ8-）
（2）《工程测量规范》（GB50026-）
（3）《国家一、二等水准测量规范》（GB/T12897-）
(三)、鉴定执行原则
（1）《建筑基坑支护技术规程》（JGJ120-）
（2）《民用建筑可靠性鉴定原则》（GB50292-1999）；
(四)、监（检）测执行原则
（1）《建筑基坑工程监测技术规范》GB50497-
（2）《建筑构造检测技术原则》（GB/T50344-）；
(五)、监（检）测记录
（1）降水、回灌观测记录
a基坑降水井监测记录；（重点监测初始液面高度）
b回灌兼观测井监测记录；（重点监测初始液面高度）
（2）工事主体周边也许受到影响相邻建筑物沉降观测记录。
（3）基坑支护桩（墙）形变监测记录。
a顶板土方开挖，基坑支护桩（墙）形变监测记录；
b地下一层土方暗挖，基坑支护桩（墙）形变监测记录；
c地下二层土方暗挖，基坑支护桩（墙）形变监测记录；
（4）新建地下工程本体沉降监测记录。
三、影响本工程监（检）测几种不利因素：
1）土方开挖深度：土方一次性开挖深度越深，影响范畴越大。
2）地质分布状况：依照《地质详细勘察报告》土体分布状况，土体承载力越低，稳定性越差，影响范畴就越大。
3）降水深度：依照专家论证并通过《施工降水专项方案》，采用分层降水法，层层递进，在相对时间内尽量减少基坑侧翼压力，增长基坑稳定性。在施工中，若一次达到性降水深度，影响范畴也就随之扩大。
4）支护桩（墙）形变量：依照专家论证并通过《基坑围护设计方案》、《地下土方暗挖专项方案》，土方开挖可以保证基坑支护体系安全。若一次性开挖过深、300H型钢间距过大、型钢产生形变过大、截渗水泥土墙开裂漏水流砂，则会对支护桩（墙）外部原始土扰动较大，同步对周边地上建筑物沉降影响就越大。
5）检测频率。施工中严格按照国家有关规范进行监测，若监测时间间隔越长，数据就会不准，影响范畴越大。
四、本工程整体监（检）测方案
（一）监（检）测内容
1、技术档案核算：对周边有关建（构）筑物基本资料进行核查。
2、建构筑物现状检查：重要检查构造与否存在裂缝、明显破损、倾斜等缺陷。
3、现场监（检）测：依照需要，也许进行现场检测与实验项目有：
（1）构造构件裂缝分布、宽度检测；
（2）构造沉降监测，运用沉降差拟定构造倾斜；
（3）对于在第二次、第三次检测中发现新开裂缝较大、不均匀沉降较大建筑物进行材料强度检测。现场检测根据现行检测技术原则执行。
（二）本工程监（检）测环节
本工程监（检）测重要分为三步：
1、开始检查检测前，对被检（监）测建构筑物进行全面检查、检测，拟定构造构件裂缝分布、宽度；设立重要沉降观测点和标高测量等。
2、检查检测过程中，可依照检查检测进度及检查检测检测数据及周边建构筑物变化状况进行第二次检查检测，裂缝、沉降检查检测内容同上。
3、 构造竣工后，进行第三次检查检测，裂缝、沉降检查检测内容同上。
（三）本工程监（检）测办法
1、竖向沉降位移监测
借助规划局已经给定基准点，采用几何水准或液体静力水准等办法运用水准仪和水准尺进行观测。
2、基坑支护桩位移监测
借助规划局已经给定基准点，对于特定方向水平位移，可采用视准线法、小角度法和投点法等。当测点与基准点无法通视或距离较远时，可采用GPS测量法或三角、三边、边角测量与基准线法相结合综合测量法。对于地下深层水平位移监测，采用在墙体或土体中预埋测斜管，通过测斜仪观测各深度处水平位移。
3、降水井、回灌兼观测井液面高度监测
借助规划局已经给定基准点，运用刻度探绳和卷尺来进行检测。
4、人防本体竖向沉降监测
（1）监测点布置
顶部水平位移监测点布置水平间距不适当不不大于20m，顶部竖向位移监测点与水平位移监测点共用。深层水平位移监测点水平间距不适当不不大于50m，可依照实际监测状况加密。
（2）基坑内地下水位监测点布置应依照降水方式拟定。深井降水时监测点布置在基坑中央和两相邻降水井中间部位；采用轻型井点和喷射井点降水时监测点布置在基坑中央和周边处，检测点数量现场依照实际状况拟定。
（3）支护构造位移监测点应布置在受力、变形较大且有代表性部位。详细监测点布置应依照支护形式、支护布置拟定，测点布置应满足《建筑基坑工程监测技术规范》（GB50497-）有关规定。
5、周边建（构）筑物裂缝监测
现场依照周边建（构）筑物距基坑支护桩距离不同和建筑物基本形式不同，选用监测办法也不同。原则上：距离越近、浅基本，密点监测；距离越远、桩基本，疏点监测。
（1）记录裂缝末端位置办法。一方面拟定裂缝位置，用放大镜找准待观测裂缝末端精确位置后，再用色笔作好端部标记并记日期，然后定期、定人检查裂缝长度发展变化。这种办法宜用于裂缝长度较短且操作不便处构造构件缝扩展观测。
（2）贴石膏饼办法。调制稠度适中石膏粉浆体，涂抹在待观测裂缝处约 3～ 5mm 厚圆形或矩形石膏饼，定期检查石膏饼与否开裂，来拟定裂缝发展状况。这办法宜用于裂缝宽度较小且操作不便处构造构件裂缝扩展观测。
对于比较整洁裂缝，如伸缩缝等，可采用千分尺量测办法。
提交各建构筑物裂缝分布位置图、裂缝观测成果分析等。
以上监测内容监测周期视现场实际状况而定，并符合国家有关原则规定。
6、对周边建（构）筑物构件强度检测
对于周边建（构）筑物构造构件强度，采用回弹法检测其强度与否符合图纸设计规定，分析责任重要因素。
（2）对于混凝土构造，采用回弹法或钻芯法检测混凝土强度。
（3）所有监测项目，其监测精度都要满足国家有关原则规定。
7、构造加固补强
对于周边建（构）筑物基本下沉量接近沉降报警值时，采用压力注浆办法对该部位进行土体固化补强，依照本工程《岩土工程勘察报告》，推算周边建筑物地质分布状况，水灰比W/C=0.55-0.6，注浆压力依照地质状况Pa=0.6-1.5,沿土体滑移角反向45°角压力注浆和距基本1m远垂直竖向注浆。
（四）监测频率
监测工作应贯穿于基坑工程和地下工程检查检测全过程。现场仪器监测监测频率应满足《建筑基坑工程监测技术规范》（GB50497-）中表7.0.3规定。
当浮现下列状况之一时，应提高监测频率：
1、监测数据达到报警值。
2、监测数据变化较大或者速率加快。
3、存在勘察未发现不良地质。
4、超深、超长开挖或未及时加撑等违背设计工况检查检测。
5、基坑及周边大量积水、长时间持续降雨、市政管道浮现泄漏。
6、基坑附近地面荷载突然增大或超过设计值。
7、支护构造浮现开裂。
8、周边地面突发较大沉降或浮现严重开裂。
9、临近建筑突发较大沉降、不均匀沉降或浮现严重开裂。
10、基坑底部、侧壁浮现管涌、渗漏或流沙等现象。
11、基坑工程发生事故后重新组织检查检测。
12、浮现其她影响基坑及周边环境安全异常状况。
13、当有危险事故征兆时，应实时跟踪监测。
（五）监测报警
当浮现下列状况之一时，必要及时进行危险报警，并对检（监）测对象采用应急办法。
1、当检（监）测建构筑物沉降合计达到10mm或变化速率达到1mm/d。
2、当砌体建筑物合计裂缝宽度达到1.5mm或裂缝持续发展。
3、本工程容许周边建筑物最大绝对值沉降量Max=18mm。
4、基坑支护容许最大位移Max= 20mm
5、人防本体容许最大绝对值沉降量Max= 20mm
6、周边建筑构造某些、周边地面浮现较严重突发裂缝或危害构造变形裂缝。
7、周边管线变形突然明显增长或浮现裂缝、泄漏等。
8、依照本地工程经验判断，浮现其她必要进行危险报警状况。

综合以上影响因素，本工程初步拟定检（监）测范畴为距离基坑边2倍开挖深度范畴内建（构）筑物。因而解放路（总长约1030m）两侧检（监）测范畴为距离基坑边约30m范畴内建（构）筑物。
五、内页分析及成果整顿
1、监（检）测成果综合评价
在技术档案调查、现场检查、检测及分析基本上，对检测、监测成果进行综合评价，分析有关成果与否符合国家及地方关于原则限值规定。
2、结论及建议
在技术档案调查、现场检查、检测、分析基本上，整顿出具检测报告。并依照报告提出经济、安全、有效解决意见和建议。
六、人员安排
现场检测人员：2-4人；
业内分析人员（负责数据解决、分析和报告编写等）：2-4人；
配合工人：4-8名。

七、时间安排
依照现场状况，对周边建构筑物检测在检查检测前现场检测时间为15-20天（第一次检测），第二次检测时间依照现场状况拟定，工程竣工后现场检测时间为15-20天。
人防工程自身监测需依照人防工程检查检测进度及工程监测数据拟定监测工期及时间。
八、监测检查注意事项
（一）质量保证技术组织办法
1、项目专人负责制：
项目设一种项目负责人，负责整个项目分工、协调、和最后汇总工作，保证项目顺利进行。
2、持证上岗制度：
检测鉴定是一项专业性很强工作，检测数据精确性直接关系到鉴定结论对的与否，为此，任何一项检测内容都由通过培训专业人员进行操作，保证检测基本数据精确无误。
3、检查人员分级制度：
既有建筑物检测鉴定，检测基本数据是一种重要方面，但现状缺陷也是决定鉴定结论一种重要构成某些，就规定现场检查人员不但具备专业基本知识，并且需要丰富工程实际经验，为此，每个项目均有专人负责现场检查工作，该检查人具备高档工程师以上资格，或具备一级注册构造工程师资格。
4、三级审核制度：
从最原始检测数据，到计算成果、鉴定结论，均设立了校对、审核、审定三个程序，保证鉴定结论科学、严谨，精确无误。
（二）安全技术组织办法
1、安全办法
（1）坚决执行登高作业“十不登”：①患有心脏病、高血压、深度近视等病不登高；②迷雾、大雾、雷雨或五级以上大风不登高；③没有安全帽、安全带不登高；④夜间没有足够照明不登高；⑤饮酒、精神不振或经医院证明不适当不登高；⑥脚手架、脚手板、梯子没有防滑办法不登高；⑦穿厚底鞋或携带笨重工具不登高；⑧没有固定防滑办法不登高；⑨设备或物体之间没有安全跳板、高压电线旁没有遮拦不登高；⑩无脚手架不登高。
（2）从事高处作业及登高架设作业人员要定期体检。凡经医师诊断为高血压、贫血、心脏病、癫痫以及其她不适当高处作业及及登高架设作业人员，不得从事高空作业。
（3）高空作业前，必要对关于防护实行及个人安全防护用品进行检查，不得在安全隐患状况下强令或强行冒险作业。
（4）作业时衣着要灵便，禁止穿硬鞋、带钉和易滑鞋，在没有防护高空、悬崖和陡坡检查检测时，必要按规定使用安全带，安全带必要高挂低用，挂设点必要安全可靠。
（5）高处作业所用材料要堆放平稳，不得妨碍作业，并制定防止坠落办法；使用工具应防止工具坠落伤人办法；工具用完应随手放入工具袋内；上下传递物件时，禁止抛掷。
（6）使用梯子登高作业时，梯子不得缺档，不得垫高使用，如需接长使用，应有可靠连接办法，且接头不得超过一处。梯子横档间接为30mm为宜。使用时上端要固定牢固，下端应有防滑办法。脚手架上禁止使用梯子登高作业。
（7）单面梯工作时角度以75度左右为宜；人字梯上部夹角以35度～45度为宜。使用时第一档或第三档之间应设立拉撑。禁止两人同步在梯子上作业。在通道处使用梯子时，应有人监护或设立围栏。
（8）没有安全防护设施时，禁止在屋架上弦、支撑、挑架挑梁和未固定构件上行走或作业。高处作业与地面持续时，应设通讯装置，专人负责。
（9）在有斜面建筑构造层面上，应有防滑办法。脚手架上坠落事故防止、控制要点；要按规定搭设脚手架、铺平脚手板，不准有探头板；防护栏杆要绑扎牢固，挂好安全网；脚手架载荷不得超过270kg/m2；脚手架离墙面过宽应加设安全防护；并要实行脚手架搭设验收和使用检查制度，发现问题及时解决。
登高作业人员持证上岗，操作工具放在结实工具袋内以防高空坠落，不得往下抛扔材料、检查检测工具系好安全绳，并绑扎牢固，材料运送不得满载以防散落；
（10）检查检测时科学合理安排工作时间，保证检查检测人员有充分休息时间，不搞疲劳作业。
（11）检查检测人员每天开工前对安全用品要认真全面检查，发现问题及时解决，绝不容许盲目检查检测，高空运送材料要做好安全防护办法，防止导致高空坠落物伤害。作业人员每天开工前对安全、设备工具要认真全面检查。发现问题及时解决，绝不容许盲目检查检测。
（12）严格执行工程安全技术交底制度，特殊工种必要持有合格特种作业证上岗。做好安全教诲和安全教诲工作，做到进场作业人员必要通过安全三级教诲考试合格后，方可进场检查检测。用彩色彩带或围栏划出检查检测作业区域，并在检查检测现场设立醒目安全标志，如：检查检测区域禁止入内、高空作业、注意安全、禁止通行等标语。
（13）开好班前总结会，严格执行“三交”“三查”，禁止酒后登高作业，如精神状态不好，不准登高作业，禁止在厂区内吸烟，进入检查检测现场，必要戴好安全帽，系好安全带，作业人员必要系带好攀登自锁器。
（14）作业人员每天开工前对安全、设备工具要认真全面检查。坚持班前安全检查和职工安全教诲，强化职工安全意识。每天检查检测前开早会，认真布置当天工作任务，危险点分析及防止控制办法。发现问题及时解决，绝不容许盲目检查检测。工程开工前，需要编制检查检测作业指引书，并报送有关部门和人员进行审批。完毕审批后，在工程开工前，项目部负责组织，召集有关人员进行检查检测技术、安全交底。
检查检测作业全过程中设专责安全员，工作负责人与安全员在现场监护，安全员可独立行使安全否决权，一旦发生安全隐患违章，及时签发整治单。问题严重签发停工整治告知单，并惩罚款，摆正进度与安全关系。在作业区四周设立安全防护区，并设安全防护标志，专人监监督并设立明显警戒标志，禁止非本工程人员进入。
（15）所有参加该项目作业人员必要接受安全教诲、安全交底、技术交底，做到心中有数，目明确，各负其责，并履行双签字手续。
辩识清晰安全隐患，依照工程进度，坚持在每天站班会上对作业人员进行交底。
（16）使用电动工具应有合格漏电保护器，并随时检查可靠性。
所有使用工具，必要事先检修，保证合格，使用者必要熟悉其操作性能。
（17）登高作业人员选用座式登高板或吊笼，并具备相配套工作绳、安全绳、下滑扣、吊带、座板、胯带、安全带腰带、系绳、自锁器及圆环、半圆环等金属配件构成，缺一不可。座式登高板长度不不大于＞600mm，宽度＞150mm，表面有防滑花纹，边像圆滑无棱角、外观无裂纹、疤点；
（18）登高作业人员检查检测时必要先连接自锁器，再坐进座板或吊笼，并坚持自锁器高挂、座板低用原则，安全绳基本保持垂直于地，避开尖锐物体，为防止摆动、碰撞，可以恰当固定，作业区下方设立警戒线，附加醒目“禁止入内”标志，派专人监管。
（19）高空作业要设立安全防护栏并系好安全带，安全绳独立设立，高空作业不准往下扔东西，特别是检查检测过程中，小型机具、工具、材料等用后装入工具箱、工具袋内（高空作业人员每人一种），以防掉落伤人。对于高空作业人员必要进行身体检查，患有心脏病、高血压、癫痫病、弱视、平足、听觉不灵或其她不适合高空作业人员应禁止其从事高空作业。
（20）手提式电动工具使用前，操作者（1）必要阅读产品使用阐明书或安全操作规程，详细理解工具性能和掌握对的用法；（2）在潮湿作业场合或金属构架上等导电性能良好场合必要使用II或III类工具，禁止使用工I类，使用II类时必要安装额定动作电流不不不大于30mA，额定动作时间不不不大于0.1 S漏电保护器；（3）工具电源线禁止任意接长或拆换，当电源工具操作点距离较远而电源线长度不够时，必要采用耦合器进行联接；
（21）高空作业用安全绳，使用前，应做详细检查，不得有断股、腐蚀等状况。悬吊滑轮在使用前须合格，应进行检查和测试，禁止使用不符合规定滑轮。
（22）工作负责人、专责安全员每天按照如下表格进行检查，并认真填写记录。
2、高空安全保障办法
为了加强安全劳动保护意识，提高检查检测人员安全和健康水平，保证工程顺利进行，坚持“安全第一，防止为主”方针，特制定如下登高作业办法：
(1)、接受厂方关于部门安全学习教诲，提高安全防护意识。
(2)、遵守厂方厂规厂纪，接受厂方各方面安全检查，申请办理出入证，登高作业人员需持劳动部门特种登高作业证上岗。
(3)、配备专职安全员，负责现场安全监护，必要听从甲方安全检查人员指挥，发现违章作业，及时责令停工，经教诲结识危害性后方可检查检测。
(4)、禁止酒后登高作业，如身体不适，不准登高作业，禁止在厂区内吸烟，进入检查检测现场，必要戴好安全帽，系好安全带，登高作业必要双保险。
(5)、凡患高血压，心脏病、贫血病，癫痫病及其他不适于高空作业，不得从事高空作业。
(6)、高空作业衣着灵便，禁止穿硬底鞋和带钉易滑鞋。
(7)、高空作业所有材料要堆放平稳，工具随手放入工具袋内，上下传递物件时禁止抛掷。
(8)、遇有恶劣气候（如风力6级以上）影响检查检测安全时，禁止进行高空作业。
(9)、检查检测人员每天开工前对安全用品要认真全面检查，发现问题及时解决，绝不容许盲目检查检测，高空运送材料要做好安全防护办法，防止导致高空坠落物伤害。
(10)、在作业区四周设立安全防护区，并设安全防护标志，专人监督非检查检测人员进入，高空作业工具必要有防坠落防护绳，禁止检查检测人员离开检查检测现场处处乱跑，做到不该去地方坚决不去，不该摸东西不摸。
(11)、安全员对检查检测安全工具要定期检查、试重，以防万一，检查检测中如因违章作业导致伤害和损失，均由乙方承担所有负责。
（三）文明施工技术组织办法
为了保证安全文明施工，防止高空检测时灰尘杂物等高空坠落物污染附近设备、地面绿化、树木、道路等，特制定如下防护办法：
1、对某些设备用塑料布遮盖，防止高处灰尘等污染设备。
2、检测中垃圾每天要及时清理，保证每天工完、料尽、场地清。
3、如因风大导致污染设备，保证及时清洗干净，使设备保持原有美观状态。
4、检测过程中一定要做到先上后下，防止导致二次污染，影响美观，并导致返工。
5、人员自学遵守保护办法，所用工具不能随便乱丢，所用工具轻重要适当，操作以便，减少污染。
