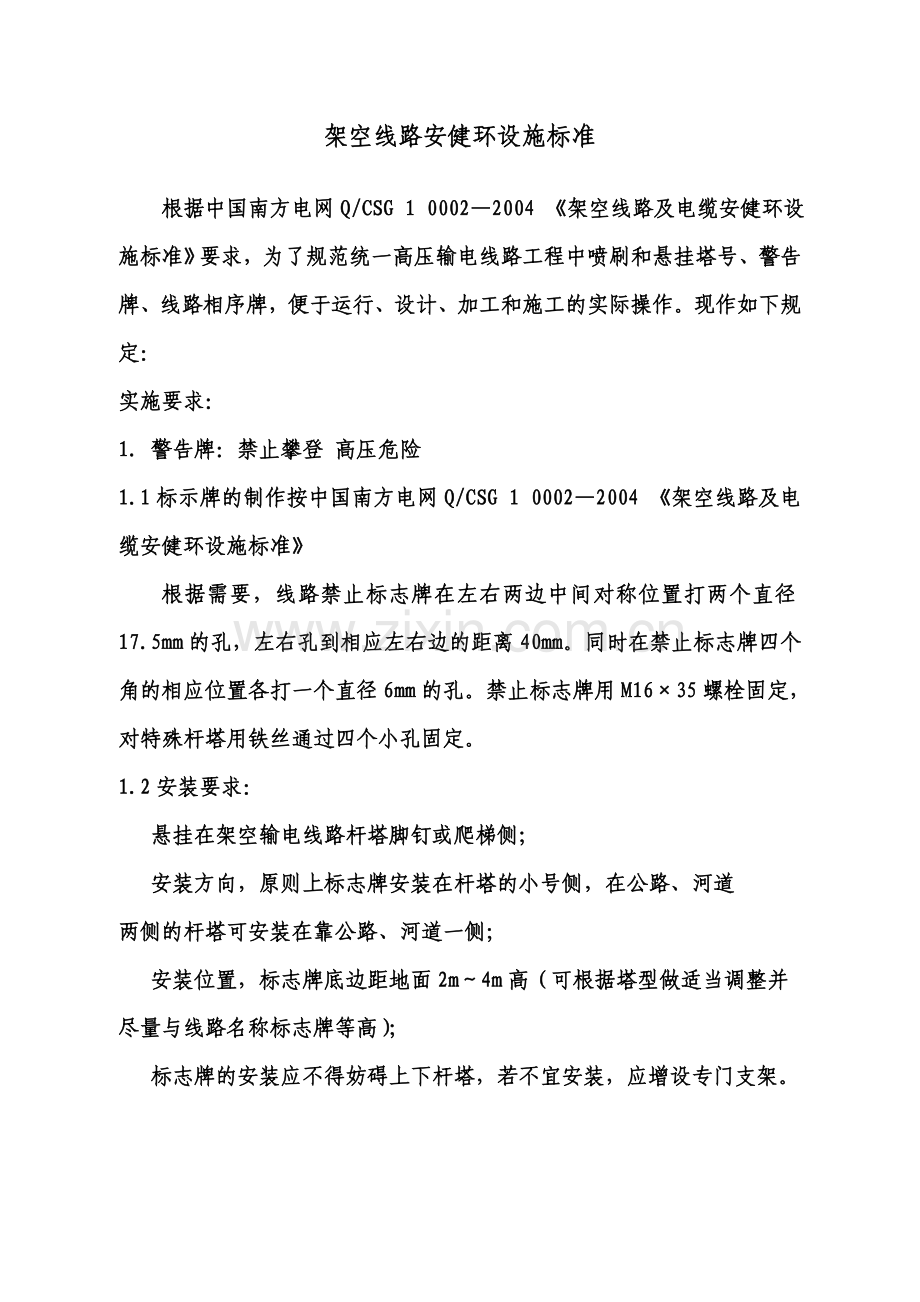

架空线路安健环设施标准

根据中国南方电网Q/CSG 1 0002—2004 《架空线路及电缆安健环设施标准》要求，为了规范统一高压输电线路工程中喷刷和悬挂塔号、警告牌、线路相序牌，便于运行、设计、加工和施工的实际操作。现作如下规定：
实施要求：
1. 警告牌：禁止攀登 高压危险
1.1标示牌的制作按中国南方电网Q/CSG 1 0002—2004 《架空线路及电缆安健环设施标准》
根据需要，线路禁止标志牌在左右两边中间对称位置打两个直径17.5mm的孔，左右孔到相应左右边的距离40mm。同时在禁止标志牌四个角的相应位置各打一个直径6mm的孔。禁止标志牌用M16×35螺栓固定，对特殊杆塔用铁丝通过四个小孔固定。
1.2安装要求：
悬挂在架空输电线路杆塔脚钉或爬梯侧；
安装方向，原则上标志牌安装在杆塔的小号侧，在公路、河道
两侧的杆塔可安装在靠公路、河道一侧；
安装位置，标志牌底边距地面2m～4m高（可根据塔型做适当调整并
尽量与线路名称标志牌等高）；
标志牌的安装应不得妨碍上下杆塔，若不宜安装，应增设专门支架。

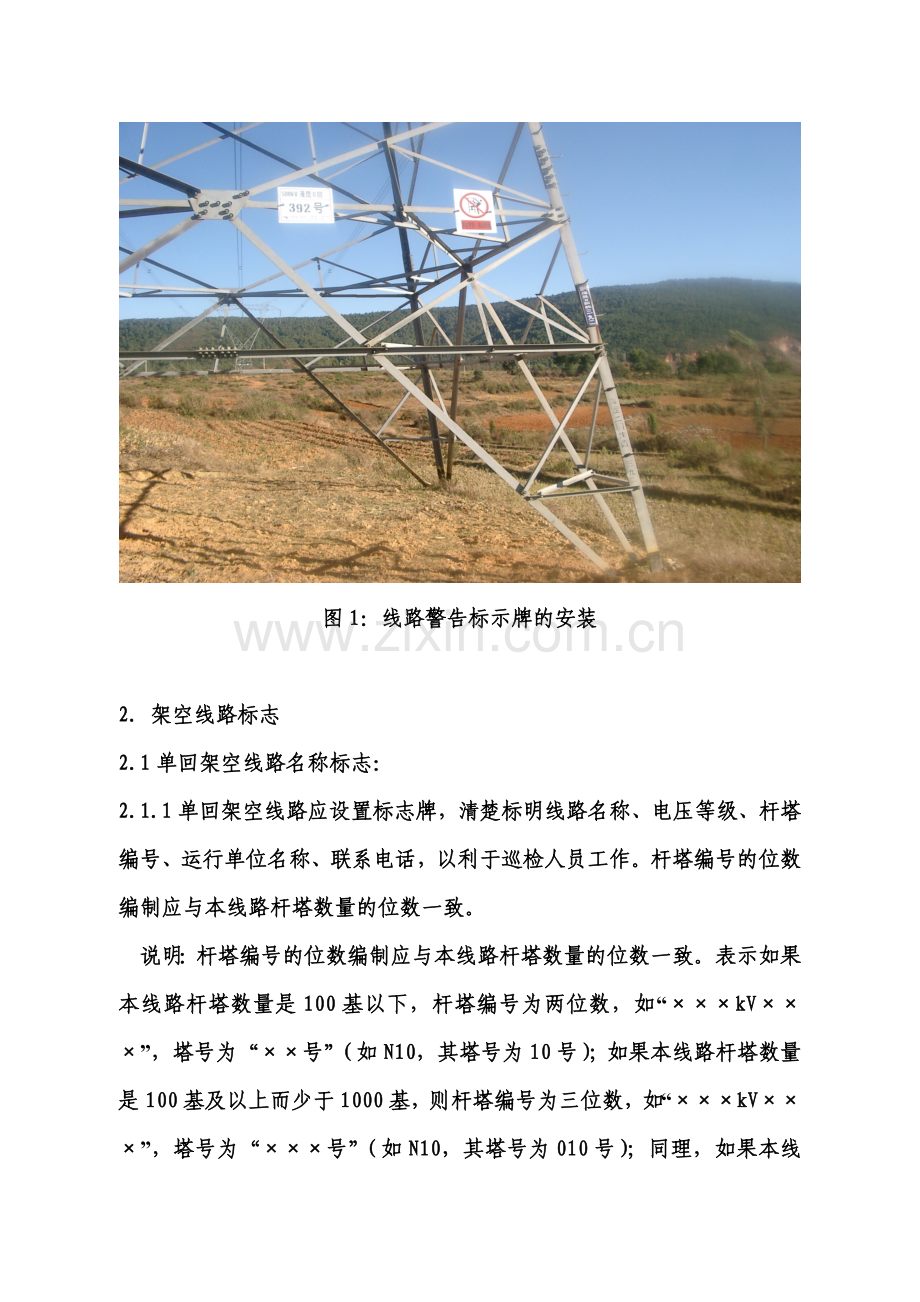

图1：线路警告标示牌的安装

2. 架空线路标志
2.1单回架空线路名称标志：
2.1.1单回架空线路应设置标志牌，清楚标明线路名称、电压等级、杆塔编号、运行单位名称、联系电话，以利于巡检人员工作。杆塔编号的位数编制应与本线路杆塔数量的位数一致。
说明：杆塔编号的位数编制应与本线路杆塔数量的位数一致。表示如果本线路杆塔数量是100基以下，杆塔编号为两位数，如“×××kV×××”，塔号为“××号”（如N10，其塔号为10号）；如果本线路杆塔数量是100基及以上而少于1000基，则杆塔编号为三位数，如“×××kV×××”，塔号为“×××号”（如N10，其塔号为010号）；同理，如果本线路杆塔数量是1000基及以上的，则杆塔编号为四位数。

2.1.2架空线路标志牌的基本型式是方形白底红色边框及相应黑体字，标准色：红色为M100 Y100，如下图所示：

220kV 草温线

01号
云南电网公司昆明供电局
电话：95598

A
A2 A1 M100 Y100

B1
B
架空线路标志牌

2.1.3架空线路标志牌的参数如下表示：
架空线路标志牌的形式及尺寸
尺寸
电压等级kV
B
A
B1
A1
A2
10
320
260
300
240
170
35～110
400
320
370
290
190
220～500
500
400
470
370
245
根据需要，线路名称标志牌在左右两边中间对称位置打两个直径17.5mm的孔，左右孔到相应左右边的距离40mm。同时在线路名称标志牌四个角的相应位置各打一个直径6mm的孔。线路名称标志牌用M16×35螺栓固定，对特殊杆塔用铁丝通过四个小孔固定。

2.1.4安装方式：
安装方向，线路每基杆塔须悬挂线路名称、杆塔号标志牌，原则上标志牌安装在杆塔的小号侧，在公路、河道两侧的杆塔可安装在靠公路、河道一侧；
安装位置，标志牌安装在离基础顶面向上3.0m-6.0m的适当位置（注：当第一个水平隔面距离地面小于3米时，杆号牌及警示牌必须悬挂于第二个水平隔面上），标志牌的安装应不得妨碍上下杆塔，若不宜安装，应增设专门支架；如下图所示：

图2：铁塔线路名称标志牌安装

图3：水泥杆线路名称标志牌安装（增设专门支架）
2.1.5为防止标志牌遗失情况下仍能辩识杆塔，宜在塔身适当位置喷涂线路名称和杆塔号。
线路名称及塔号：按线路运行编号或调度通知，线路名称为：
“×××kV×××”，塔号为“×××号”
500kV线路每个字的大小为8×7cm，字间距2cm，字为仿宋体； 110—220 kV线路每个字的大小为6×5cm，字间距2 cm，字为仿宋体。用黑色油漆喷刷。
铁塔喷刷位置：面向中调命名线路名称的前进方向左侧后腿喷“×××kV×××线”，右侧后腿喷塔号“×××号”：杆塔号如：

X
X
X 号

xxx
kV
X
X
X
线

前左侧腿喷“高压危险”，前右侧腿喷“严禁攀登”：脚钉腿加喷“严禁攀登”。
最下面的字距离基础顶面高1.5米。（可根据塔型做适当调整）
喷刷塔号为运行塔号，老旧线路以运行杆号为准，新建线路以设计院编制的运行塔号与设计塔号对照表为准。
水泥杆喷刷位置：面向线路名称的前进方向左杆小号侧喷“×××kV×××线×××号”，右杆小号侧喷 “高压危险 严禁攀登”：杆塔号如：

高压危险

严禁攀登
xxx
kV
X
X
X
线
X
X
X
号

最下面的字距离地平面高1.5米。（可根据杆型做适当调整）

2.2同杆多回架空线路名称标志：
2.2.1同杆多回架空线路应设置标志牌，清楚标明线路名称、电压等级、杆塔编号、运行单位名称、联系电话，以利于巡检人员工作。杆塔编号的位数编制应与本线路杆塔数量的位数一致。
1.2.2同杆多回架空线路标志牌的基本型式是方形，反白边框及相应黑体字，如下图所示：

A
A2 A1

B1
B
同杆多回架空线路标志牌
2.2.3用底色区分不同的线路，标准色：蓝色（上普Ⅰ回），C100 M60；
黄色（上普Ⅱ回），M20 Y100；绿色，C100 Y100；红色M100 Y100，如下图所示：

220kV 上普Ⅰ回

01号
云南电网公司昆明供电局
电话：95598

220kV 上普Ⅱ回

01号
云南电网公司昆明供电局
电话：95598

C100 M60 M20 Y100

220kV 上普Ⅰ回

01号
云南电网公司昆明供电局
电话：95598

220kV 上普Ⅱ回

01号
云南电网公司昆明供电局
电话：95598

C100 Y100 M100 Y100
同杆多回架空线路标志牌颜色应用
备注：本图形为非标准图形，具体见中国南方电网Q/CSG 1 0002—2004《架空线路及电缆安健环设施标准》。

2.2.4同杆多回架空线路标志牌的参数如下表示：
架空线路标志牌的形式及尺寸
尺寸
电压等级kV
B
A
B1
A1
A2
10
320
260
300
240
170
35～110
400
320
370
290
190
220～500
500
400
470
370
245
根据需要，线路名称标志牌在左右两边中间对称位置打两个直径17.5mm的孔，左右孔到相应左右边的距离40mm。同时在线路名称标志牌四个角的相应位置各打一个直径6mm的孔。线路名称标志牌用M16×35螺栓固定，对特殊杆塔用铁丝固定。如下图：

图4：钢管塔线路标志牌安装（铁丝固定）
2.2.5安装方式：
安装方向，线路每基杆塔须悬挂线路名称、杆塔号标志牌，原则上标志牌安装在杆塔的小号侧，在公路、河道两侧的杆塔可安装在靠公路、河道一侧。
安装位置，标志牌安装在离基础顶面向上3.0m-6.0m的适当位置（注：当第一个水平隔面距离地面小于3米时，杆号牌及警示牌必须悬挂于第二个水平隔面上），同杆多回架空线路标志牌的安装位置在相应线路的一侧，标志牌的安装应不得妨碍上下杆塔，若不宜安装，应增设专门支架；
为防止标志牌遗失情况下仍能辩识杆塔，宜在塔身适当位置喷涂线路名称和杆塔号；
铁塔喷刷位置：面向线路名称的前进方向左侧后腿喷左侧对应线路名称“×××kV×××线”，右侧后腿喷右侧对应线路名称“×××kV×××线”：杆塔号如：

xxx
kV
X
X
X
线
X
X
X
号

xxx
kV
X
X
X
线
X
X
X
号

前左侧腿喷“高压危险”，前右侧腿喷“严禁攀登”：脚钉腿加喷“严禁攀登”。

2.2.6回路颜色实施要求：
同杆多回线路应在横担相应位置涂刷回路颜色，回路颜色与线路标志牌的底色保持一致。
同杆多回线路铁塔在横担相应位置涂刷回路颜色，刷漆位置是横担翅膀从主材起至外侧第一条竖材（第一个框）的塔材里外刷回路颜色漆。

图3：同杆架设杆塔刷回路颜色
同杆多回线路钢管塔在横担相应位置涂刷回路颜色，刷漆位置是从横担翅膀根部开始向外侧1-2米段全面刷回路颜色漆。如下图：

图4：同杆架设钢管塔刷回路颜色
回路颜色漆刷漆位置及宽度可根据塔型做适当调整，但刷漆宽度不得小于1米。

3.线路相位标志：
3.1线路应设置相位标志牌，清楚标明线路的相序，以利于巡检人员工作。
3.2线路相序标志牌的基本形式是圆形，以不同的颜色区别相位，标准色：黄色，M20 Y100；绿色，C100 Y100；红色，M100 Y100 如下图所示：

C
B
A
A
。
B
D

M20 Y100 C100 Y100 M100 Y100
线路相位标志牌
3.3线路相位标志牌的参数如下表示：
架空线路标志牌的形式及尺寸
尺寸
电压等级kV
D
A
B
35～110
160
50
60
220～500
300
50
60
根据需要，线路相位标志牌打一个直径17.5mm的孔，用M16×35螺栓固定。
3.4安装方式，相位牌安装在横担上的适当位置，并不得妨碍检修工作和影响线路安全运行。
3.4.1老旧线路相位牌安装位置，由于老旧线路原来没有考虑相位牌安装位置，建议安装在塔头M16螺栓处，如下图：

图5：老旧线路相位牌安装及相位漆喷刷位置
3.4.2新建线路相位牌安装位置，悬挂在铁塔中调命名线路前进方向的后侧：中相挂在挂点下方约1米处，边线挂在靠近挂点处避开相序喷刷的位置。终端杆塔双面挂。换位塔两面挂对应相位牌。
3.4.3钢管塔相位牌安装位置，用铁丝悬挂在钢管塔线路前进方向的后侧：在靠近挂点处避开相序喷刷的位置。终端杆塔双面挂。
3.5为防止标志牌遗失情况下仍能辩识杆塔相位，宜在塔身适当位置喷刷线路相位漆。
喷刷位置：在铁塔大小侧挂线角钢（钢管）正面、底面处以及中线挂点下方适当位置处喷刷。
喷刷范围：喷刷耐张塔、换位塔。
具体见下图：
