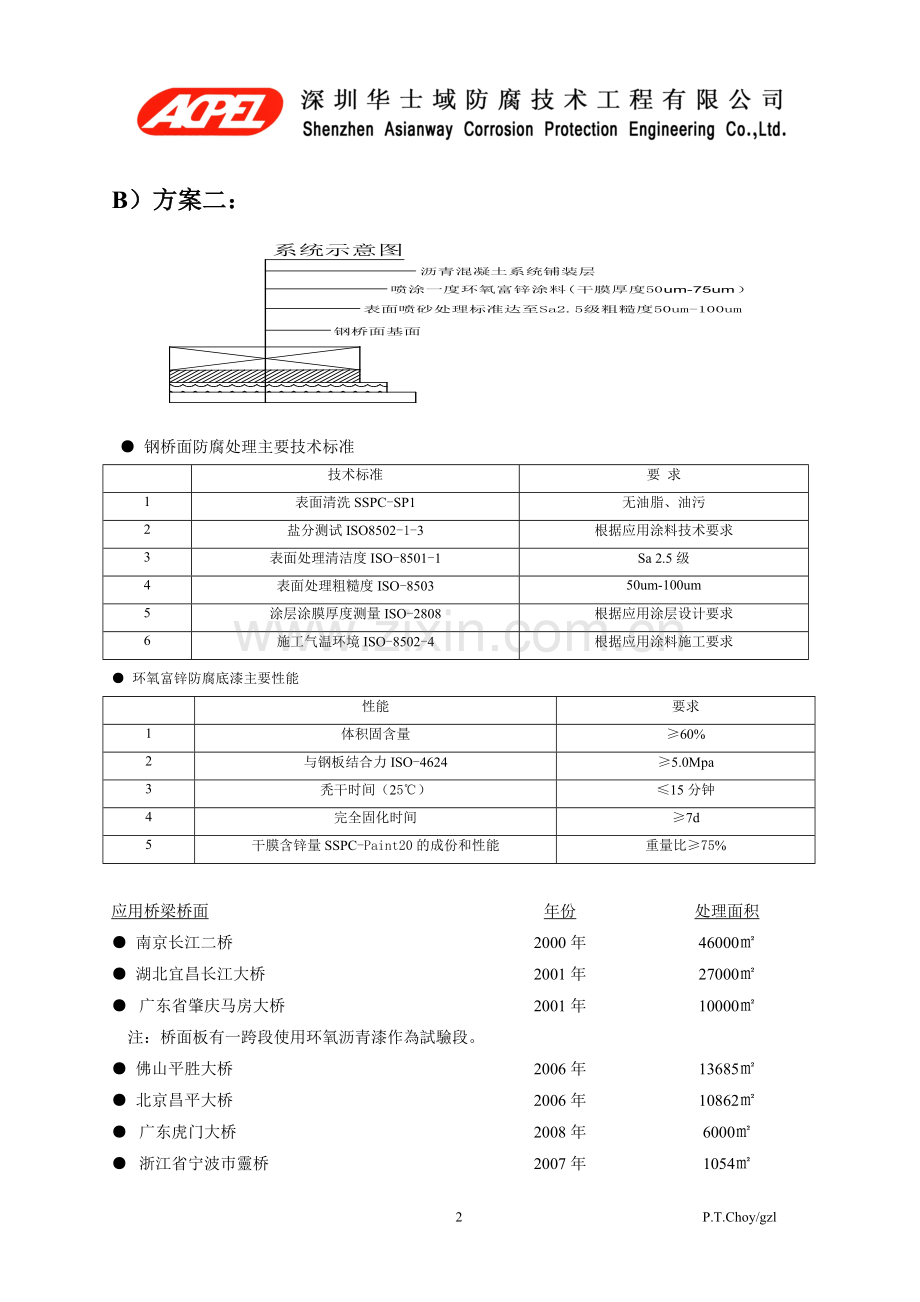

公路桥梁面板防腐防水系统应用系列及应用个案简介钢桥面处理方案 A）方案一： ● 钢桥面防腐处理主要技术标准技术标准要求 1 表面清洗SSPC-SP1 无油脂、油污 2 盐分测试ISO8502-1-3 根据应用涂料技术要求 3 表面处理清洁度ISO-8501-1 Sa 2.5级 4 表面处理粗糙度ISO-8503 50um-100um 5 涂层涂膜厚度测量ISO-2808 根据应用涂层设计要求 6 施工气温环境ISO-8502-4 根据应用涂料施工要求 ● 无机富锌底漆主要性能性能要求 1 体积固含量 ≥ 60% 2 与钢板结合力ISO -4624 ≥5.0Mpa 3 指干（20℃） 30分钟 4 完全固化（常温） 24小时应用桥梁桥面年份处理面积 ● 汕头宕石大桥 1999年 23000㎡ ● 厦门海沧大桥 1999年 32686㎡ ● 重庆鹅公岩长江大桥 2000年 46000㎡ ● 广州市内环高架桥 2000年 12000㎡ ● 中山市中山一桥 2001年 6000㎡ B）方案二： ● 钢桥面防腐处理主要技术标准技术标准要求 1 表面清洗SSPC-SP1 无油脂、油污 2 盐分测试ISO8502-1-3 根据应用涂料技术要求 3 表面处理清洁度ISO-8501-1 Sa 2.5级 4 表面处理粗糙度ISO-8503 50um-100um 5 涂层涂膜厚度测量ISO-2808 根据应用涂层设计要求 6 施工气温环境ISO-8502-4 根据应用涂料施工要求 ● 环氧富锌防腐底漆主要性能性能要求 1 体积固含量 ≥60% 2 与钢板结合力ISO-4624 ≥5.0Mpa 3 秃干时间（25℃） ≤15分钟 4 完全固化时间 ≥7d 5 干膜含锌量SSPC-Paint20的成份和性能重量比≥75% 应用桥梁桥面年份处理面积 ● 南京长江二桥 2000年 46000㎡ ● 湖北宜昌长江大桥 2001年 27000㎡ ● 广东省肇庆马房大桥注：桥面板有一跨段使用环氧沥青漆作為試驗段。 2001年 10000㎡ ● 佛山平胜大桥 2006年 13685㎡ ● 北京昌平大桥 2006年 10862㎡ ● 广东虎门大桥 ● 浙江省宁波巿靈桥 2008年 2007年 6000㎡ 1054㎡ C）方案三： ● 钢桥面防腐处理主要技术标准技术标准要求 1 表面清洗SSPC-SP1 无油脂、油污 2 盐分测试ISO8502-1-3 根据应用涂料技术要求 3 表面处理清洁度ISO-8501-1 Sa 2.5级 4 表面处理粗糙度ISO-8503 50um-100um 5 涂层涂膜厚度测量ISO-2808 根据应用涂层设计要求 6 施工气温环境ISO-8502-4 根据应用涂料施工要求 ● 环氧富锌防腐底漆主要性能性能要求 1 体积固含量 ≥60% 2 与钢板结合力ISO-4624 ≥5.0Mpa 3 秃干时间（25℃） ≤15分钟 4 完全固化时间 ≥7d 5 干膜含锌量SSPC-Paint20的成份和性能重量比≥75% ● 无溶剂环氧粘结剂技术要求性能指标要求粘接强度（25℃） ≥5.0Mpa 剪切强度 70℃ ≥2.0Mpa 25℃ ≥3.0Mpa 拉伸伸长率（25℃） ≥20% 低温弯曲性能（-20℃）￠20圆棒弯曲90°无裂纹 ﹡0.6mm的小碎石，要求0.6mm通过量大于90%，小于0.3mm的集料含量小于10%。﹡ ● 溶剂型防水粘结剂技术要求性能要求试验方法粘度（20℃），s ≤40 JTJ052-2000 固体含量 ≥40% JTJ052-2000 闪点 ≥23℃ JTJ052-2000 施工温度， ℃ 5～40 —— 施工时间，h ≥4 —— 指干时间（25℃），h ≤4 —— 与底层粘接强度（25℃） ≥2.0Mpa 拉拔试验 ● 橡胶沥青技术要求性能指标要求试验方法软化点（R&B）℃ ≥100 JTJ052-2000 针入度（25℃，100g，5s）0.1mm ≤30 JTJ052-2000 延度（5℃，5cm/min）cm ≥10 JTJ052-2000 25℃回弹率% ≥90 JTJ052-2000 ● 防水层性能指标要求性能指标要求试验方法软化点（R&B）℃ ≥120 JTJ052-2000 流动性 s ≤3 日本铺装试验法便览抗流淌性（倾角75°，温度75℃，时间5h） mm 0 DIN1996 剪切强度（70℃）Mpa ≥0.5 —— 空隙率（%） ≤1 JTJ052-2000 渗水率 ml/min ≤1 JTJ052-2000 应用桥梁桥面年份处理面积 ● 上海卢浦大桥 ● 上海蕴藻浜大桥 ● 湖南长沙湘江三汊矶大桥 2003年 2004年 2006年 18000㎡ 700 23064㎡ ● 云南省昆明市-昆洛路朱家村大桥 2005年 7000㎡ ● 重庆石板坡长江大桥主桥 2006年 2000㎡ ● 重庆鹅公岩大桥 ● 四川省成都中医学院立交桥 2005年 2008年 4500㎡ 2600㎡ ●无锡蓉湖大桥 2003年 6000 ㎡ ●山东东营胜利黄河大桥 2001年 10900 ㎡江西贵溪 2008年 4148㎡成都中医学院立交桥 2008年 2600㎡ D）方案四： ● 钢桥面防腐处理主要技术标准技术标准要求 1 表面清洗SSPC-SP1 无油脂、油污 2 盐分测试ISO8502-1-3 根据应用涂料技术要求 3 表面处理清洁度ISO-8501-1 Sa 2.5级 4 表面处理粗糙度ISO-8503 50um-100um 5 涂层涂膜厚度测量ISO-2808 根据应用涂层设计要求 6 施工气温环境ISO-8502-4 根据应用涂料施工要求 ● 无溶剂环氧粘结剂技术要求指标要求粘接强度（25℃） ≥5.0Mpa 剪切强度 70℃ ≥2.0Mpa 25℃ ≥3.0Mpa 拉伸伸长率（25℃） ≥20% 低温弯曲性能（-20℃）￠20圆棒弯曲90°无裂纹 ﹡0.6mm的小碎石，要求0.6mm通过量大于90%，小于0.3mm的集料含量小于10%。﹡ ● 溶剂型防水粘结剂技术要求性能要求试验方法粘度（20℃），s ≤40 JTJ052-2000 固体含量 ≥40% JTJ052-2000 闪点 ≥23℃ JTJ052-2000 施工温度， ℃ 5～40 —— 施工时间，h ≥4 —— 指干时间（25℃），h ≤4 —— 与底层粘接强度（25℃） ≥2.0Mpa 拉拔试验 ● 橡胶沥青技术要求性能指标要求试验方法软化点（R&B）℃ ≥100 JTJ052-2000 针入度（25℃，100g，5s）0.1mm ≤30 JTJ052-2000 延度（5℃，5cm/min）cm ≥10 JTJ052-2000 25℃回弹率% ≥90 JTJ052-2000 ● 防水层性能指标要求性能指标要求试验方法软化点（R&B）℃ ≥120 JTJ052-2000 流动性 s ≤3 日本铺装试验法便览抗流淌性（倾角75°，温度75℃，时间5h） mm 0 DIN1996 剪切强度（70℃）Mpa ≥0.5 —— 空隙率（%） ≤1 JTJ052-2000 渗水率 ml/min ≤1 JTJ052-2000 应用桥梁桥面年份处理面积 ● 天津子牙河大桥 2004年 8000㎡ ● 广西柳州红光大桥 2004年 10500㎡ ● 广东虎门大桥 2003年 25200㎡ ● 重庆万梁公路跳蹬子二号桥 2003年 3000㎡ ● 厦门海沧大桥 2005年 35400㎡ ● 上海市海港新城B2-3标 2005年 2000㎡ ● 山东滨州黄河大桥 2005年 5000㎡ ● 广东东莞市生态园同沙大桥 ● 浙江苍南県瓯南大桥 2006年 2006年 3000㎡ 1500㎡ E）方案五 ● 钢桥面防腐处理主要技术标准技术标准要求 1 表面清洗SSPC-SP1 无油脂、油污 2 盐分测试ISO8502-1-3 根据应用涂料技术要求 3 表面处理清洁度ISO-8501-1 Sa 2.5级 4 表面处理粗糙度ISO-8503 50um-100um 5 涂层涂膜厚度测量ISO-2808 根据应用涂层设计要求 6 施工气温环境ISO-8502-4 根据应用涂料施工要求 ● 无溶剂环氧粘结剂技术要求指标要求粘接强度（25℃） ≥5.0Mpa 剪切强度 70℃ ≥2.0Mpa 25℃ ≥3.0Mpa 拉伸伸长率（25℃） ≥20% 低温弯曲性能（-20℃）￠20圆棒弯曲90°无裂纹 ﹡0.6mm的小碎石，要求0.6mm通过量大于90%，小于0.3mm的集料含量小于10%。﹡ 应用桥梁桥面年份处理面积 ●天津塘沽海河大桥 2002年 7000 ㎡ F）方案六： ● 钢桥面防腐处理主要技术标准技术标准要求 1 表面清洗SSPC-SP1 无油脂、油污 2 盐分测试ISO8502-1-3 根据应用涂料技术要求 3 表面处理清洁度ISO-8501-1 Sa 2.5级 4 表面处理粗糙度ISO-8503 50um-100um 5 涂层涂膜厚度测量ISO-2808 根据应用涂层设计要求 6 施工气温环境ISO-8502-4 根据应用涂料施工要求 ● ZED S94-金属防腐底漆主要性能序号性能要求 1 理论涂布率 0.2kg/㎡ (干膜厚度50um) 2 指干（20℃） 30分钟 3 施工温度 -10℃～40℃ ● Eliminator（MMA）甲基丙烯酸甲酯防水膜性能指标性能指标要求试验方法抗拉强度（Mpa） ≥11.8 JC/T975-2005 断裂伸长率（%） ≥130 JC/T975-2005 抗撕裂强度（N/mm） >70 ISO37-1：1994 与钢粘结强度25℃（Mpa） ≥5 ASTM D4541 硬度 >560 ISO868:1985 吸水率 >0.5% ASTM D543-95 ● Tack coat NO.2粘结层的主要性能序号性能要求 1 理论涂布率 0.1-0.2kg/㎡ 2 干固时间（23℃） 1h 3 活化温度 ℃ ≥85 4 粘结强度25℃（摊铺浇注式沥青后）（Mpa） ≥1.0 应用桥梁桥面 ● 广東省虎门大桥年份 1996年处理面积 26000㎡注：桥面板防腐施工处理是在車间处理，现場只作局部修补.〔驗收合格后才进行防水膜施工〕 ● 无锡市S342省道运和大桥 2006年 6500㎡ ● 重庆菜园坝长江大桥 2007年 30600㎡ ●贵州北盘江大桥 ●辽宁省沈阳市尚小桥 2008年 2008年 16500㎡ 3204㎡ ● 重庆朝天门大桥 2008年 35000㎡ G ) 方案七：方案系统示意图 ● 钢桥面防腐处理主要技术标准技术标准要求 1 表面清洗SSPC-SP1 无油脂、油污 2 盐分测试ISO8502-1-3 根据应用涂料技术要求 3 表面处理清洁度ISO-8501-1 Sa 2.5级 4 表面处理粗糙度ISO-8503 50um-100um 5 涂层涂膜厚度测量ISO-2808 根据应用涂层设计要求 6 施工气温环境ISO-8502-4 根据应用涂料施工要求 ● EBCL胶料主要性能试验项目单位技术要求试验方法拉拔强度 (70℃) MPa ≥4 ASTM D 638 拉拔强度 (25℃) MPa ≥5 ASTM D 638 拉剪强度 (70℃) MPa ≥1 抗剪试验拉剪强度 (25℃) MPa ≥3 抗剪试验指干时间 (25℃) H 10≥t≥1 指干法固化时间 (25℃) H ≤72 拉拔试验断裂伸长率 (25℃) % ≥3 直接拉伸试验粘度适于刮除,不流淌 ● 3～5㎜碎石的技术要求指标单位标准值表现相对密度不小于 t/m3 2.50 坚固性(>0.3㎜部分) 不小于 % 12 砂当量不小于 % 60 棱角性(流动时间) 不小于 S 30 小于 0.075㎜的含量(水洗法) 不大于 % 0.5 吸水率不大于 % 2.0 ● 环氧富锌底漆主要性能性能要求 1 体积固含量 63% 2 理论涂布率 8.4㎡/公升（干膜75cm计） 3 与钢板结合力ISO-4624 ≥5.0Mpa 4 秃干时间（25℃） ≤15分钟 5 完全固化时间 ≥7d 6 干膜含锌量SSPC-Paint20的成份和性能重量比85% ●自粘式(冷粘式)防水卷材主要性能【人行道防水糸統】序号项目技术指标 1 拉力,N/50㎜≥ 600 2 伸长率%≥ 40 3 抗穿孔性不渗水 4 耐热度≥ 120℃，不流淌，不起泡，不滑动 5 低温柔韧度≤ -20℃，无裂纹 6 不透水性压力，MPA≥ 0.3 保持时间min 30 7 剪切性能，N/≥ 4.0或粘合面外断裂 8 剥离性能，N/㎜≥ 1.0或粘合面外断裂 9 高温抗剪，Mpa(50℃) ≥㎜ 0.12 应用桥梁桥面年份处理面积 ●宁波庆丰大桥 2008年主车道及匝道 12395㎡人行道及索道 3154㎡ H）方案八： ● 钢桥面防腐处理主要技术标准技术标准要求 1 表面清洗SSPC-SP1 无油脂、油污 2 盐分测试ISO8502-1-3 根据应用涂料技术要求 3 表面处理清洁度ISO-8501-1 Sa 2.5级 4 表面处理粗糙度ISO-8503 50um-100um 5 涂层涂膜厚度测量ISO-2808 根据应用涂层设计要求 6 施工气温环境ISO-8502-4 根据应用涂料施工要求 ● ZED S94-金属防腐底漆主要性能序号性能要求 1 理论涂布率 0.2kg/㎡ (干膜厚度50um) 2 指干（20℃） 30分钟 3 施工温度 -10℃～40℃ ●Eliminator（MMA）甲基丙烯酸甲酯防水膜性能指标性能指标要求试验方法抗拉强度（Mpa） ≥11.8 JC/T975-2005 断裂伸长率（%） ≥130 JC/T975-2005 抗撕裂强度（N/mm） >70 ISO37-1：1994 与钢粘结强度25℃（Mpa） ≥5 ASTM D4541 硬度 >560 ISO868:1985 吸水率 >0.5% ASTM D543-95 ● Bond coat SA1030主要性能（适用热轧沥青混凝土）序号性能要求 1 理论涂布率 1.25㎏-1.75㎏/㎡ 2 预热温度 175 ℃-200 ℃ 3 干固时间 30分钟 4 活化温度 85℃-90℃ 应用桥梁桥面年份处理面积 ●云南省昆明市昆洛路改扩建工程 2008年 816㎡ 13 P.T.Choy/gzl
