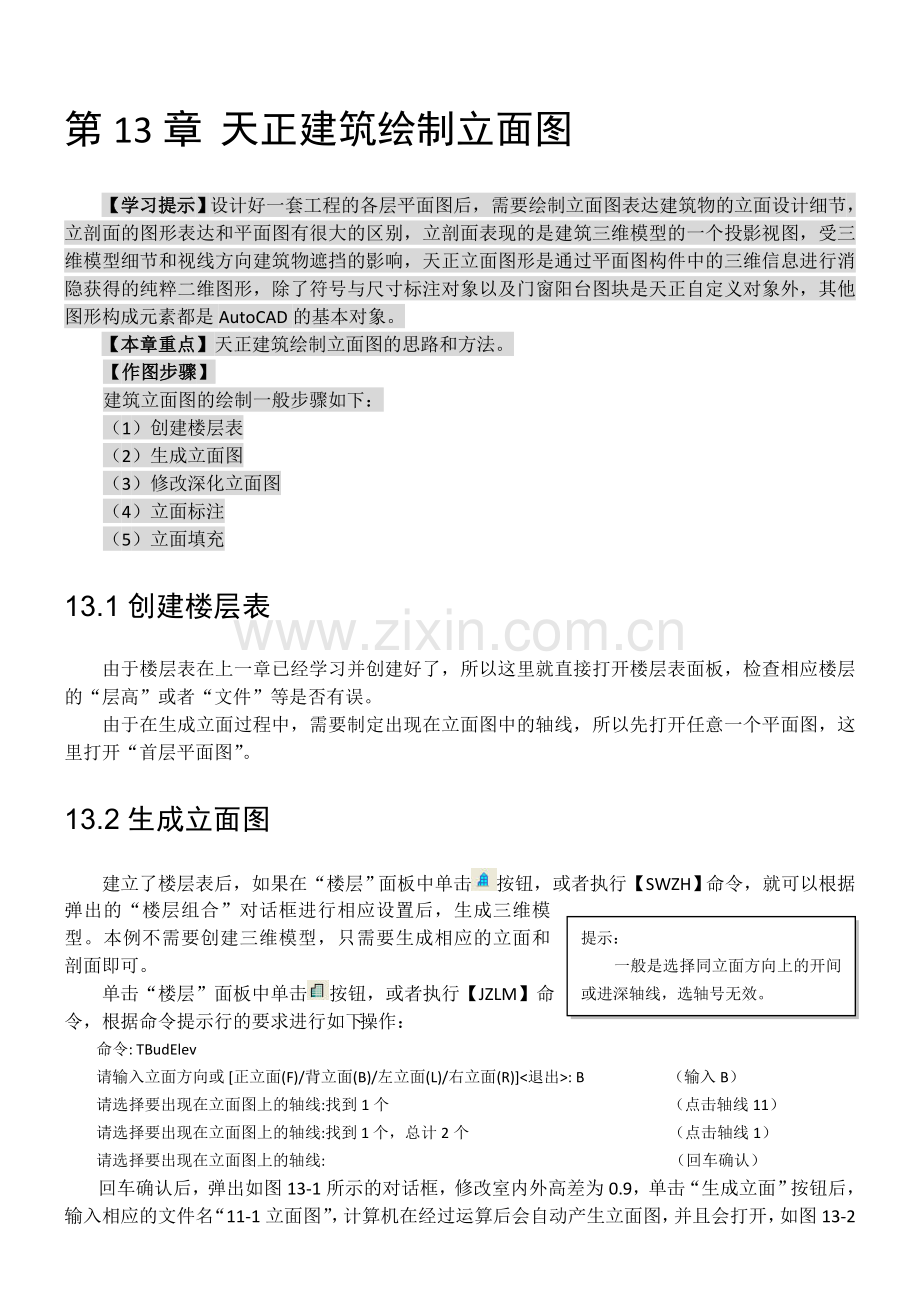

第13章 天正建筑绘制立面图
【学习提示】设计好一套工程的各层平面图后，需要绘制立面图表达建筑物的立面设计细节，立剖面的图形表达和平面图有很大的区别，立剖面表现的是建筑三维模型的一个投影视图，受三维模型细节和视线方向建筑物遮挡的影响，天正立面图形是通过平面图构件中的三维信息进行消隐获得的纯粹二维图形，除了符号与尺寸标注对象以及门窗阳台图块是天正自定义对象外，其他图形构成元素都是AutoCAD的基本对象。
【本章重点】天正建筑绘制立面图的思路和方法。
【作图步骤】
建筑立面图的绘制一般步骤如下：
（1）创建楼层表
（2）生成立面图
（3）修改深化立面图
（4）立面标注
（5）立面填充
13.1 创建楼层表
由于楼层表在上一章已经学习并创建好了，所以这里就直接打开楼层表面板，检查相应楼层的“层高”或者“文件”等是否有误。
由于在生成立面过程中，需要制定出现在立面图中的轴线，所以先打开任意一个平面图，这里打开“首层平面图”。
13.2 生成立面图
提示：
一般是选择同立面方向上的开间或进深轴线，选轴号无效。
建立了楼层表后，如果在“楼层”面板中单击按钮，或者执行【SWZH】命令，就可以根据弹出的“楼层组合”对话框进行相应设置后，生成三维模型。本例不需要创建三维模型，只需要生成相应的立面和剖面即可。
单击“楼层”面板中单击按钮，或者执行【JZLM】命令，根据命令提示行的要求进行如下操作：
命令: TBudElev
请输入立面方向或 [正立面(F)/背立面(B)/左立面(L)/右立面(R)]<退出>: B （输入B）
请选择要出现在立面图上的轴线:找到1 个 （点击轴线11）
请选择要出现在立面图上的轴线:找到 1 个，总计2个 （点击轴线1）
请选择要出现在立面图上的轴线: （回车确认）

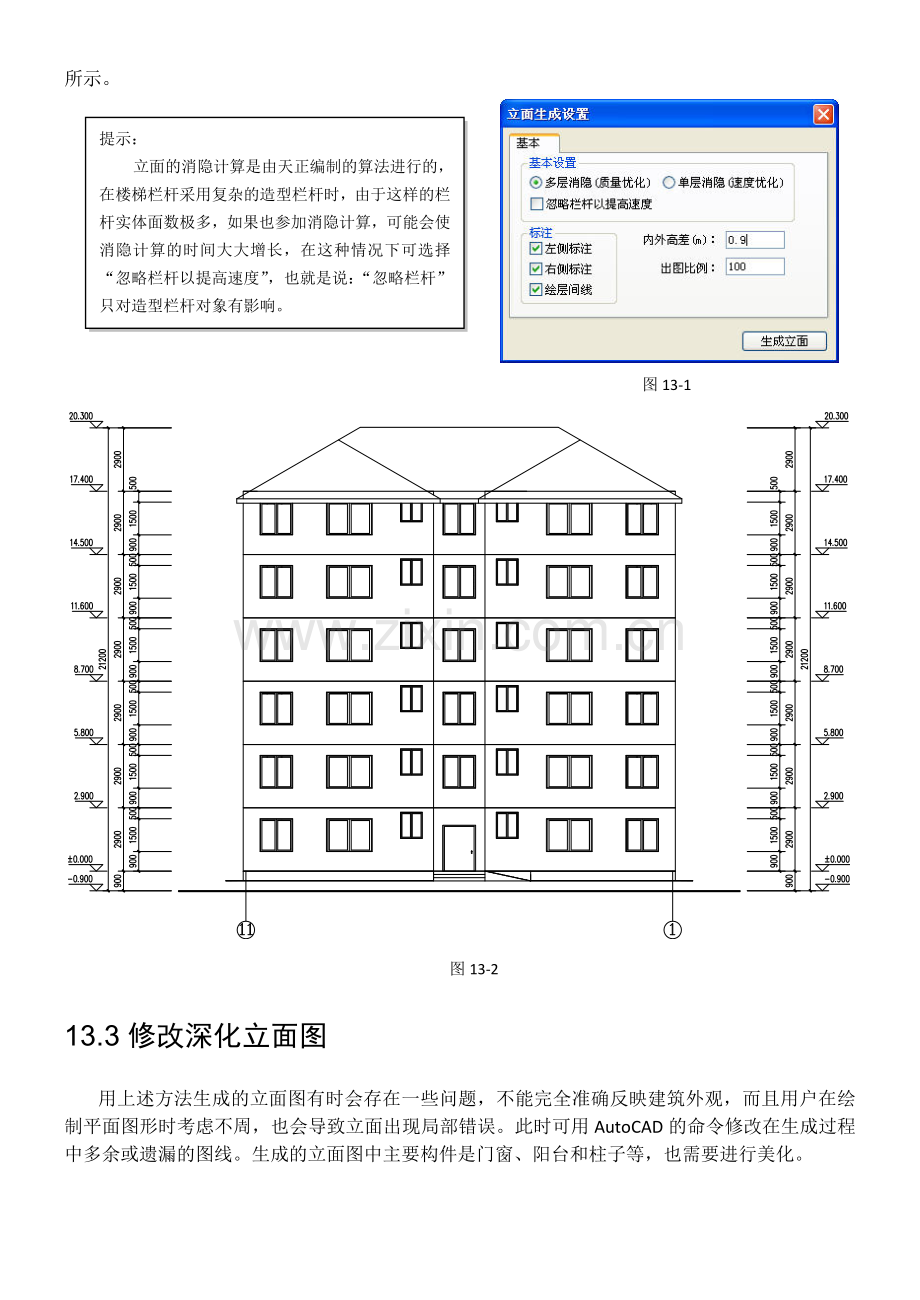

回车确认后，弹出如图13-1所示的对话框，修改室内外高差为0.9，单击“生成立面”按钮后，输入相应的文件名“11-1立面图”，计算机在经过运算后会自动产生立面图，并且会打开，如图13-2所示。
提示：
立面的消隐计算是由天正编制的算法进行的，在楼梯栏杆采用复杂的造型栏杆时，由于这样的栏杆实体面数极多，如果也参加消隐计算，可能会使消隐计算的时间大大增长，在这种情况下可选择“忽略栏杆以提高速度”，也就是说：“忽略栏杆”只对造型栏杆对象有影响。

图13-1

图13-2
13.3 修改深化立面图
用上述方法生成的立面图有时会存在一些问题，不能完全准确反映建筑外观，而且用户在绘制平面图形时考虑不周，也会导致立面出现局部错误。此时可用AutoCAD的命令修改在生成过程中多余或遗漏的图线。生成的立面图中主要构件是门窗、阳台和柱子等，也需要进行美化。
13.3.1 总体修改
仔细观察生成的立面图，会发现室内外高差处的台阶、散水等位置不对。坡屋顶檐口处的位置不对，交接不清楚。利用AutoCAD的基本命令完成这些修改。
1. 修改散水和台阶
将散水、台阶选中后向下移动450。注意，由于自动生成的散水和坡道投影线多，选择的时候需要耐心和仔细，避免漏选。
2. 修改屋顶
将屋顶向上移动500，然后执行拉伸命令，将标高17.400位置的屋顶线向下拉伸120，将其檐口上部的屋顶线向上拉伸100，并复制一条线距离120，参照如图13-3所示尺寸。然后将屋面线调整到图示位置，将屋脊线拉伸回20.300高度。结果如图13-4所示。
图13-3
图13-4

3. 修改顶层窗户
将顶层的窗户修改，由于在自动生成时窗户的线被屋顶遮挡而消隐了，所以需要进行修改，删除顶层窗户，复制五层窗户即可。
同时修改其他不合适的地方，完成后的结果如图13-5所示。
图13-5

13.3.2 修改入口
入口门上端需要增加雨棚，入口处的门图例需要修改。
入口上部的雨棚，可以根据投影关系，利用AutoCAD的基本命令绘制得到，完成后的大门入口如图13-6所示。
执行【立面→立面门窗】或者【LMMC】命令，打开“天正图库管理系统”对话框，如图13-4所示，在图库中选择需要的门图块，然后单击门窗替换图标，返回绘图区选择入口大门，则大门立面替换成功。如图13-7所示。
图13-7
图13-6

13.3.3 修改立面门窗
1. 门窗替换
执行【LMMC】命令，将起居室和厨房的窗户替换成如图13-8所示的结果。
2. 楼梯间窗户修改
执行移动命令，将楼梯间处的窗户向下移动1500，然后将雨棚上面的第一个窗户分解开，再执行修剪命令，修剪与雨棚相交遮挡的线条，同时也要将楼梯间部分的层高线剪切，得到效果如图13-8所示。
13.3.4 增加立面窗套
图13-8
增加窗套命令为已有的立面窗创建全包的窗套或者窗楣线和窗台线，达到设计美观的效果。
执行【立面→立面窗套】或者【LMCT】命令，根据命令行提示，捕捉窗户的两个对角点，然后弹出“窗套参数”对话框，如图13-6所示，修改各参数，获得厨房和起居室窗户的窗套，如图13-7所示。

图13-9 图13-10
然后采用复制、阵列等方法，将所有楼层的窗套都加上。
13.4 立面标注
在自动生成的立面中，已经包含了两侧的详细的尺寸和标高，但是在立面的内部还有很多需要标注的地方，比如卫生间的窗户、楼梯间的窗户、门等，还需要标注立面的材质、颜色等。
13.4.1 标高标注
在进行标高标注时，要根据作图需要，合理打开或者关闭天正菜单栏中的“符号标注”中的“动态标注”开关，以便更有效控制标注的尺寸，提高作图的效率。
执行【BGBZ】命令，在弹出的对话框中取消“手工输入”，分别依据图示13-8所示位置添加相应的标高标注。
图13-11
如果在添加过程中，同类标高一列没有对齐，可以执行【BGDQ】命令，然后选择需要对齐的所有标高，重新确定标注的位置。调整完成后的标高如图13-11所示。
13.4.2 索引标注
执行【符号标注→索引符号】或者【SYFH】命令，弹出如图13-12所示的“索引符号”对话框，根据图示所指填写相应内容，完成后的索引符号如图13-13所示。

图13-12 图13-13
13.4.3 做法标注
建筑立面的做法需要在立面图中表达出来，这需要通过“引出标注”来完成，“引出标注”可用于对多个标注点进行说明性的文字标注，自动按端点对齐文字，具有拖动自动跟随的特性。
执行【符号标注→引出标注】或者【YCBZ】命令，弹出如图13-14所示的“引出标注”对话框，在“上标注文字”中填写“暖白色外墙涂料”，然后根据命令行提示，自第一层外墙开始向上引出标注，确定标注位置后再通过编辑逐一增加标注点。结果如图13-15所示。

图13-14

图13-15
13.4.4 图名标注
执行【TMBZ】图名标注命令，在弹出的对话框中输入“11-1立面图”，不过，输入完后需要分别选择11和1两个数字，然后再点击按钮，如图13-16所示，指定平面图中图名所在位置后结束。结果如图13-17所示。

图13-16 图13-17
13.5 立面填充
执行AutoCAD的【H】填充命令 ，选择天正建筑中的“文化石01”图案，在正负零以下墙体上填充。完后选择“西班牙瓦屋面”填充到屋顶中。结果如图13-18所示。最后将地面线、立面外轮廓线等分线型加粗显示。

图13-18

小结:
本章主要通过第十二章的平面图组合后自动生成立面，然后再进行修改深化，调整不合适的投影线等，完善而成建筑立面图。虽然自动生成的立面图不完全准确，不过在这个基础上深化修改还是比较快捷的，只要读者在平面图绘制过程中做的比较准确，生成的立面图效果也就会相对好，修改也就比较简单。
。
