支吊架荷载和埋件.pdf

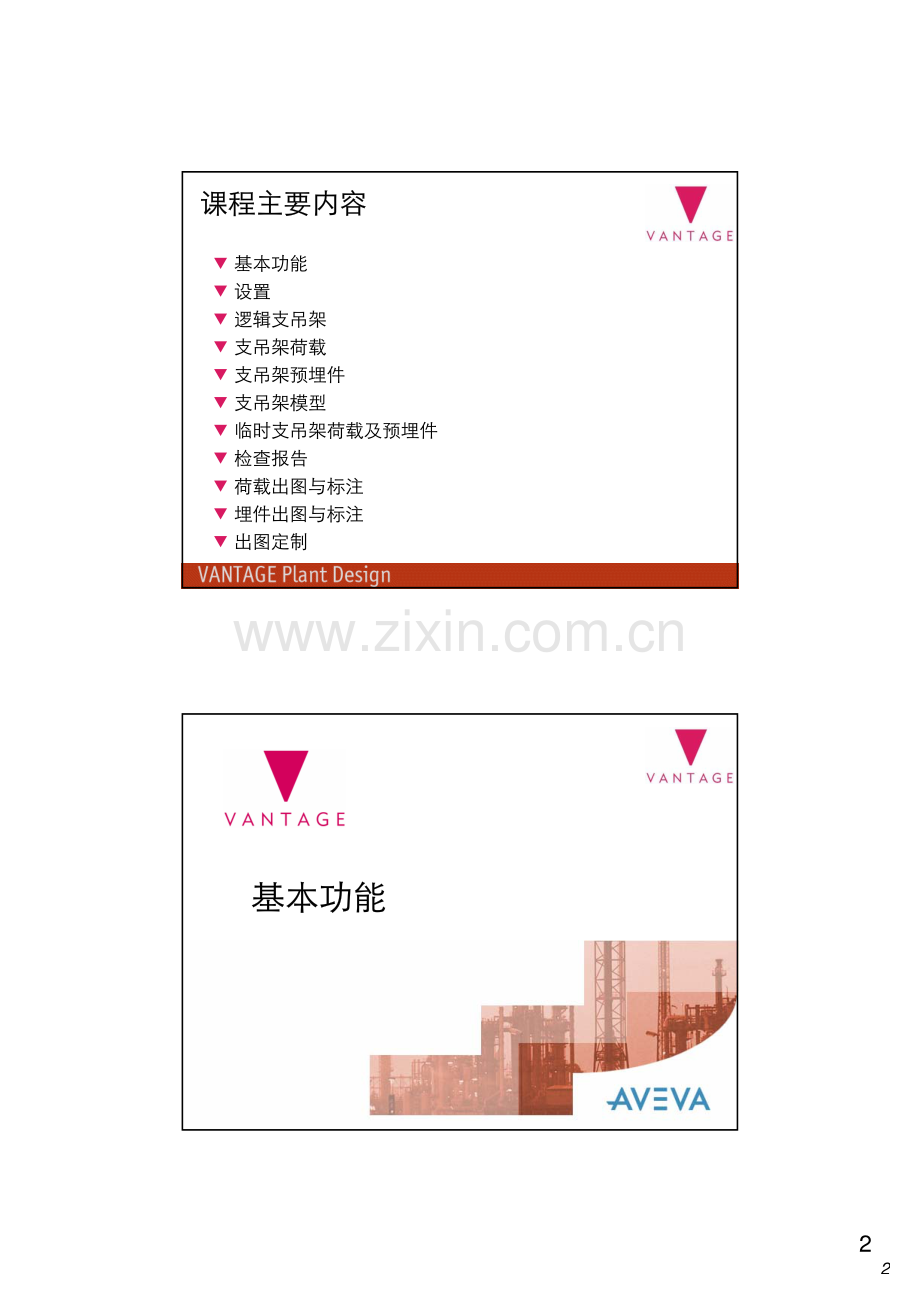

11支吊架荷载和埋件支吊架荷载和埋件王 元AVEVA中国2005.11.922课程主要内容课程主要内容?基本功能?设置?逻辑支吊架?支吊架荷载?支吊架预埋件?支吊架模型?临时支吊架荷载及预埋件?检查报告?荷载出图与标注?埋件出图与标注?出图定制基本功能基本功能33启动程序启动程序?打开支吊架一体化设计程序 Tools支吊架基本功能基本功能?升级功能介绍 不需要设置UDA 支持用户自定义支吊架命名方式和标注方式 支持用户自定义工况 不需要设置跨专业权限控制 新建荷载Zone及埋件Zone 荷载，埋件的列表显示功能 荷载，埋件参数的动态修改 增加荷载，埋件与梁的关联44即选即显即选即显-快速修改模式快速修改模式?选择相关项，自动进入修改模式 打开支吊架程序 在导航器或图形中选择逻辑支吊架，荷载或埋件 自动进入修改模式设置设置55支吊架设置支吊架设置?支吊架设置显示对话框支吊架设置文件支吊架设置文件?用户可以修改支吊架设置文件%pdmsdflts%hangerhanger.iniATTA命名的前缀和后缀支吊架标注的前缀和后缀工况描述与工况号节点类型支吊架建模模版目录66命名原则命名原则?ATTA命名原则 ATTA命名=前缀+支吊架号+后缀 建议基于Pipe命名，则Pipe内支吊架号不能重复临时荷载和埋件的控制开关临时荷载和埋件的控制开关?建立临时荷载和埋件的控制开关 指定管道所在的Zone 程序自动显示荷载和预埋件的存放层次77逻辑支吊架逻辑支吊架生成逻辑支吊架生成逻辑支吊架?生成逻辑支吊架步骤 填入支吊架号 选择节点形式 选择直管段 生成逻辑支吊架Atta 定位逻辑支吊架88Attachment的属性的属性?属性的设置 Name 命名前缀+支吊架号+命名后缀 Spref/AVEVA-ATTA-SPEC/SUPP:ANY Atty HANG Mtoc OFF Stext 标注前缀+支吊架号+标注后缀支吊架荷载支吊架荷载99荷载数据库层次荷载数据库层次?荷载数据库层次荷载关联梁参考生成支吊架荷载生成支吊架荷载?生成支吊架荷载步骤1.新建荷载，自动命名2.选择梁，标高对齐3.填入荷载数据4.选择与荷载关联的梁5.新建下一个工况1010支吊架预埋件支吊架预埋件埋件数据库层次埋件数据库层次?埋件数据库层次关联梁参考荷载埋件1111支吊架预埋件支吊架预埋件?支吊架预埋件生成步骤1.新建埋件，自动命名2.选择梁4.填入荷载数据3.选择定位线，自动对齐预埋件拷贝预埋件拷贝?支吊架预埋件拷贝原则 一个支吊架的预埋件的整体拷贝 拷贝的预埋件自动与附近的梁柱关联(距离150mm以内)1.修改命名2.选择梁，自动计算梁间距1212临时支吊架荷载及预埋件临时支吊架荷载及预埋件临时荷载和埋件的控制开关临时荷载和埋件的控制开关?打开临时荷载和埋件的控制开关 指定管道所在的Zone 程序自动显示荷载和预埋件的存放层次?输入荷载名称和埋件名称 程序自动添加后缀1313检查报告与关联检查报告与关联检查报告与关联检查报告与关联?关联支吊架，荷载和埋件1414出图与标注出图与标注出图风格出图风格?选择设备的出图风格1515尺寸标注尺寸标注?每个埋件与柱网的尺寸标注 Tools埋件标注尺寸标注自动引线标注自动引线标注?定义自动引线标注ADP Tagging1616埋件表埋件表?埋件表 Tools埋件标注埋件表 两个表格:提资图中和Excel荷载表荷载表?荷载表 Tools荷载表1717出图定制出图定制出图定制出图定制?定制的内容 引线标注模板 引线标注规则 出图风格和规则1818引线标注模板引线标注模板?引线标注模板 定制文件plate-tag.txt引线标注规则引线标注规则?引线标注规则 定制文件plate-tag.txt 规则 ALL box with(MAT(NAME of SUBE,PLATE)GT 0)1919出图风格出图风格?出图风格 定制文件Plate-style-update.txt出图风格出图风格?出图风格2020
