38000吨级半潜船 舱室专业说明书 M50216-310-001SM

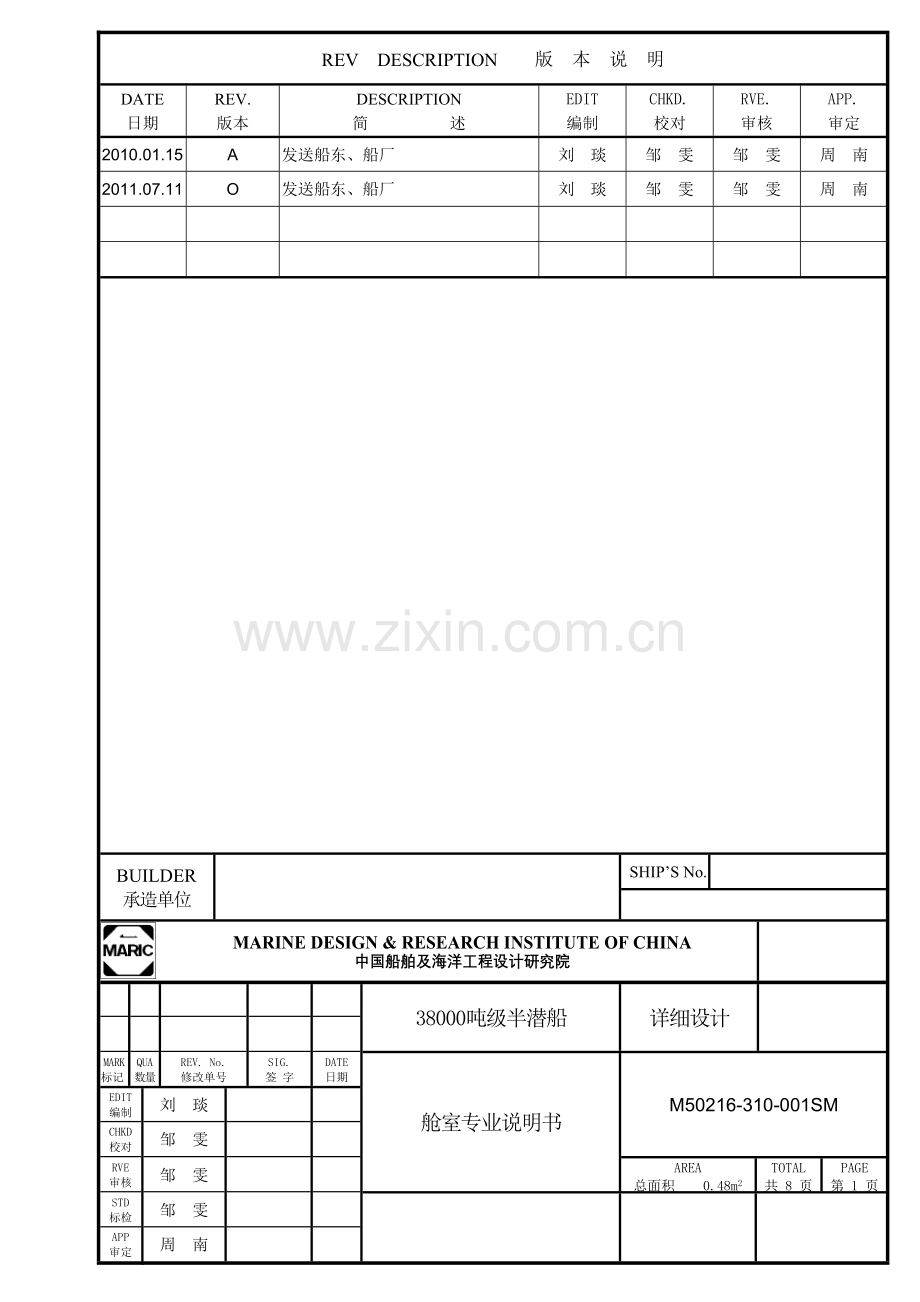

REV DESCRIPTION 版 本 说 明
DATE
日期
REV.
版本
DESCRIPTION
简 述
EDIT
编制
CHKD.
校对
RVE.
审核
APP.
审定
2010.01.15
A
发送船东、船厂
刘 琰
邹 雯
邹 雯
周 南
2011.07.11
O
发送船东、船厂
刘 琰
邹 雯
邹 雯
周 南

BUILDER
承造单位

SHIP’S No.

MARINE DESIGN & RESEARCH INSTITUTE OF CHINA
中国船舶及海洋工程设计研究院

38000吨级半潜船
详细设计

MARK
标记
QUA 数量
REV. No.
修改单号
SIG.
签 字
DATE
日期
舱室专业说明书
M50216-310-001SM
EDIT
编制
刘 琰

CHKD
校对
邹 雯

RVE
审核
邹 雯

AREA
总面积 0.48m2
TOTAL
共 8 页
PAGE
第 1 页
STD
标检
邹 雯

APP
审定
周 南

目 录
1. 舱室基本信息 - 3 -
1.1 人员基本信息 - 3 -
1.2 舱室内装设计制造满足的规范、规则及标准 - 3 -
1.3 舱室整体布局 - 3 -
2. 舱室生活设施 - 3 -
2.1 居住舱室 - 4 -
2.2卫生设施 - 4 -
2.3餐饮设施 - 4 -
2.4洗衣设施 - 4 -
2.5医疗设施 - 5 -
2.6娱乐设施 - 5 -
2.7办公设施 - 5 -
3. 舱室内装 - 5 -
3.1 舱室耐火完整性 - 5 -
3.2 绝缘材料 - 5 -
3.2.1 防火绝缘 - 5 -
3.2.2 隔热绝缘 - 6 -
3.2.3 隔声绝缘 - 6 -
3.3 甲板敷料 - 6 -
3.5 衬板系统 - 7 -
3.6 天花板系统 - 7 -
4. 门、窗 - 8 -
4.1门 - 8 -
4.2 窗及其附件 - 8 -
5. 室内梯道 - 8 -

本说明书主要介绍38000吨级半潜船舱室整体布局、生活设施和主要内装材料的配置情况。
1. 舱室基本信息
1.1 人员基本信息
全船总人数： 36人。
其中 船 员 36人；
1.2 舱室内装设计制造满足的规范、规则及标准
本船舱室配置满足以下规范、规则和标准：
1974年国际海上人命安全公约（SOLAS公约）及其修正案；
国际载重线公约；
国际劳工组织公约 No.82 (ILO 82)和 No.133 (ILO 133)；
CCS船级社入级与建造规范；
中华人民共和国海事局船舶与海上设施法定检验规则/国际航行海船法定检验技术规则（2008）
1.3 舱室整体布局
生活舱室布置是根据功能区域进行划分的，具体布局见表1-1。
表1-1 舱室布局
甲板
名称
功能描述
舱 室 名 称
驾驶甲板
控制处所
驾驶室
F甲板
高级船员住舱
船长级、高级船员住舱、会议室、甲板部办公室、轮机部办公室
E甲板
普通船员及备员住舱
普通船员住舱、娱乐室、休息室
D甲板
公共处所
冷库、厨房、普通船员餐厅、高级船员餐厅、值班餐厅、医务室、洗衣烘衣间、更衣室、健身房

舱室总布置可参考舱室布置图（M50216-310-002）。
2. 舱室生活设施
本船生活设施的配置满足国际劳工组织（ILO）公约92号和133号的相关规定，并满足CCS船级社法定检验规则的要求。具体配置如下：
2.1 居住舱室
居住舱室基本配置情况见表2-1。
表2-1 居住舱室基本配置情况
等 级
房间形式
房间数量
单个房间人数
X房间数量＝人数
房间面积
床铺尺寸
房间卫生设施
船长级、大副
单人套房
4间
1X4=4人
办公室：19.8 m2
卧室：11.5m2
1200mm
独立卫生单元（淋浴型）
干部级
单人间
16间
1X16=16人
16 m2
1000mm
独立卫生单元（淋浴型）
普通船员
2人间
8间
2X8=16人
14 m2
1000mm
独立卫生单元（淋浴型）
医务室
单人间
不计入住舱数量

900mm
独立卫生单元（浴缸型）
合计

28间
36人

2.2卫生设施
本船卫生舱室包括独立卫生单元、公共厕所、更衣室。
本船每个居住舱室及医务室均设有独立卫生单元。卫生单元总数为29套，其中居住舱室卫生单元为淋浴式，医务室卫生单元为浴缸式。每个卫生单元均预留了检修空间，便于日后维修作业。
驾驶甲板、F甲板、E甲板、D甲板均设有公共厕所，可满足日常公共活动需要。
全船设有可容纳36个双层钢质更衣柜的更衣室，更衣室内设有淋浴区。
2.3餐饮设施
本船冷库、厨房、餐厅位于D甲板。
厨房根据食品加工顺序和功能区进行布置，设备配置可满足中西餐供应要求。
本船共设普通船员餐厅、高级船员餐厅和值班餐厅3个餐厅，可在同一时间满足所有船员的用餐需要。配餐既可采用集中供餐形式，也可采用自助形式。普通船员餐厅紧靠厨房，并设有配餐口，方便配餐。
2.4洗衣设施
本船洗衣烘衣间位于D甲板。
洗衣烘衣间按照工作衣和私人衣物分开洗涤的原则布置。洗衣烘衣设备齐全，操作方便。

2.5医疗设施
本船医务室位于D甲板右舷。
医务室位置相对独立，并有直接通向甲板面的门，便于医疗救护和撤离。
医务室配有基本的医疗设施，可满足船员的基本医疗需求。
2.6娱乐设施
本船在E甲板设有娱乐室，可进行棋牌、电影放映等娱乐活动。
健身房位于D甲板，紧靠更衣室，便于健身后淋浴更衣。
娱乐设施配置合理，可满足船员的基本精神生活需要。
2.7办公设施
本船在F甲板设有会议室和两个办公室。办公舱室靠近驾驶室和高级船员住舱，便于人员集中。
3. 舱室内装
3.1 舱室耐火完整性
a 本船满足SOLAS公约有关货船舱壁和甲板的耐火完整性要求。起居和服务处所及控制站采用IIC法保护。
b 上层建筑内采用的材料均满足CCS船级社的规范要求。
3.2 绝缘材料
3.2.1 防火绝缘
本船使用的A-60级防火绝缘具体参数见表3-1和3-2。

表3-1 用于钢甲板防火绝缘材料
防火
级别
容重
Kg/m3
包覆厚度
mm
单位面积重量
Kg/m2
绝缘材料名称
A-60
80±10
20＋20
3.6
复合氧化铝板

表3-2 用于钢围壁防火绝缘材料
防火
级别
容重
Kg/m3
包覆厚度
mm
单位面积重量
Kg/m2
绝缘材料名称
A-60
80±10
25+25
4.5
复合氧化铝板

3.2.2 隔热绝缘
本船使用的隔热绝缘，具体参数见表3-3和3-4。
表3-3 用于钢甲板隔热绝缘材料
容重
Kg/m3
包覆厚度
mm
单位面积重量
Kg/m2
绝缘材料名称
35±5
100
3.5
矿物棉复合板
表3-4 用于钢围壁隔热绝缘材料
容重
Kg/m3
包覆厚度
mm
单位面积重量
Kg/m2
绝缘材料名称
35±5
75
2.6
矿物棉复合板

3.2.3 隔声绝缘
本船使用的隔声绝缘，具体参数见表3-3和3-4。
表3-3 用于钢甲板隔声绝缘材料
容重
Kg/m3
包覆厚度
mm
单位面积重量
Kg/m2
绝缘材料名称
35±5
100
3.5
矿物棉复合板
表3-4 用于钢围壁隔声绝缘材料
容重
Kg/m3
包覆厚度
mm
单位面积重量
Kg/m2
绝缘材料名称
35±5
75
2.6
矿物棉复合板

绝缘材料的具体布置请参考绝缘布置图（M50216-310-003）。
3.3 甲板敷料
本船采用的甲板敷料见表3-4。
表3-4 甲板敷料
甲板基层敷料
甲板面层敷料
敷设部位
10 mm 厚轻质自流平甲板敷料
2mm厚塑料地板
住舱、会议室、办公室、娱乐室、高级船员餐厅、普通船员餐厅、值班餐厅、医务室
10 mm 厚轻质自流平甲板敷料
3mm厚防滑橡胶地板
走道、健身房
10 mm 厚轻质自流平甲板敷料
3mm厚带点防滑橡胶地板
室内梯道
5mm厚彩色环氧敷料

厨房、洗衣烘衣间、公共厕所、更衣室、蓄电池室
防静电升高地板

驾驶室、机舱集控室
光钢板
油漆
其他舱室

甲板基层敷料采用的均是在高温下不致产生烟气、毒性物质或爆炸危险的认可材料，并可提供相关船舶检验机构的认可证书。
甲板敷料的具体布置请参考甲板敷料布置图（M50216-310-004）。
3.5 衬板系统
本船采用复合岩棉板衬板系统，衬板防火级别为B0级。具体配置见表3-6。
表3-5 衬板系统
衬板种类
使用位置
25mm厚复合岩棉板（一面0.6mm厚镀锌钢板，一面0.6mm厚镀锌钢板表面贴PVC）
住舱、会议室、办公室、娱乐室、高级船员餐厅、普通船员餐厅、值班餐厅、医务室、走道、健身房、室内梯道、公共厕所、更衣室、驾驶室、配电间、机舱集控室等
25mm厚复合岩棉板（双面0.6mm厚316L不锈钢板）
厨房、洗衣烘衣间
50mm厚复合岩棉板（双面0.6mm厚镀锌钢板表面贴PVC
独立围壁
0.6mm厚带孔镀锌铁皮
应急发电机室、空调器室

衬板布置可参考木作理论线图（M50216-310-038）
3.6 天花板系统
表3-6 天花板系统
衬板种类
使用位置
30mm厚复合岩棉板（一面0.6mm厚镀锌钢板，一面0.6mm厚镀锌钢板表面贴PVC）
住舱、会议室、办公室、娱乐室、高级船员餐厅、普通船员餐厅、值班餐厅、医务室、走道、健身房、室内梯道、公共厕所、更衣室、驾驶室、配电间、机舱集控室等
30mm厚复合岩棉板（双面0.6mm厚316L不锈钢板）
厨房、洗衣烘衣间

起居处所、公共处所、内走道、卫生处所、服务处所的舱室净高为2100mm。
4. 门、窗
4.1门
本船按照规范要求配置了船用防火门和钢质门。
防火门的具体配置可参考防火门布置图（M50216-310-006）和防火门明细表（M50216-310-005MX）。
钢质门的具体配置可参考防火门布置图（M50216-310-008）和钢质门明细表（M50216-310-007MX）。
4.2 窗及其附件
本船按照规范要求配置了船用窗。
窗的具体配置可参考窗布置图（M50216-310-010）和窗明细表（M50216-310-009MX）。
5. 室内梯道
本船设钢质室内梯1部。具体参数见表5-1。
表5-1 室内梯道参数
项 目
参 数
倾斜角度
生活区主梯道的梯架角度为36°－45°
净宽
均大于1000mm
梯架
钢质油漆
踏步板
钢质，表面敷3 mm 厚带点橡胶地板
扶手
Ø 38x2mm的不锈钢管
扶手支柱
Ø 20x2mm的不锈钢管
梯道的具体布置可参考梯道布置图（M50216-310-016）。
