WGQH高压固态软起动器

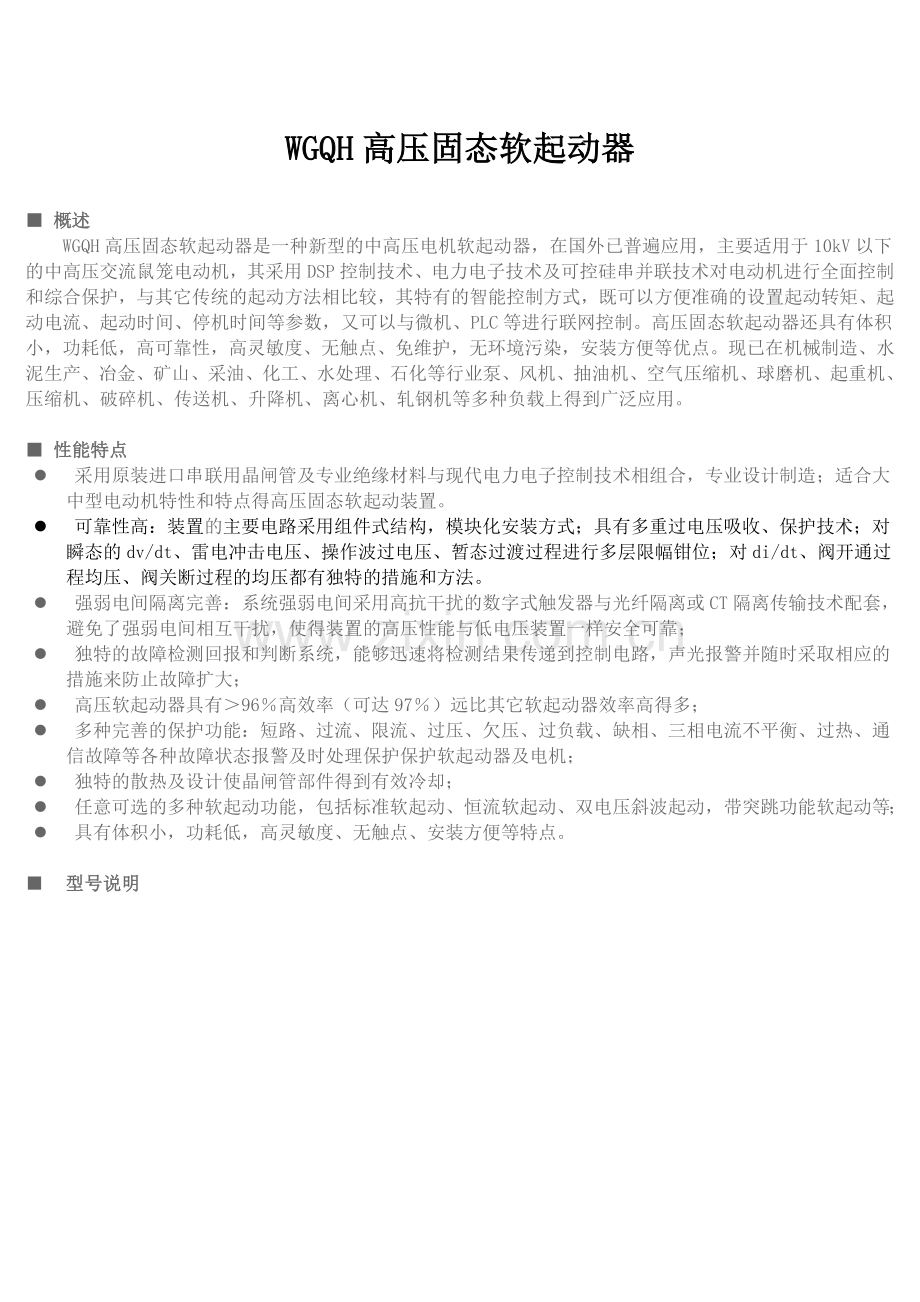

■ 概述
WGQH高压固态软起动器是一种新型的中高压电机软起动器，在国外已普遍应用，主要适用于10kV以下的中高压交流鼠笼电动机，其采用DSP控制技术、电力电子技术及可控硅串并联技术对电动机进行全面控制和综合保护，与其它传统的起动方法相比较，其特有的智能控制方式，既可以方便准确的设置起动转矩、起动电流、起动时间、停机时间等参数，又可以与微机、PLC等进行联网控制。高压固态软起动器还具有体积小，功耗低，高可靠性，高灵敏度、无触点、免维护，无环境污染，安装方便等优点。现已在机械制造、水泥生产、冶金、矿山、采油、化工、水处理、石化等行业泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、传送机、升降机、离心机、轧钢机等多种负载上得到广泛应用。

■ 性能特点
l         采用原装进口串联用晶闸管及专业绝缘材料与现代电力电子控制技术相组合，专业设计制造；适合大中型电动机特性和特点得高压固态软起动装置。
l         可靠性高：装置的主要电路采用组件式结构，模块化安装方式；具有多重过电压吸收、保护技术；对瞬态的dv/dt、雷电冲击电压、操作波过电压、暂态过渡过程进行多层限幅钳位；对di/dt、阀开通过程均压、阀关断过程的均压都有独特的措施和方法。
l         强弱电间隔离完善：系统强弱电间采用高抗干扰的数字式触发器与光纤隔离或CT隔离传输技术配套，避免了强弱电间相互干扰，使得装置的高压性能与低电压装置一样安全可靠；
l         独特的故障检测回报和判断系统，能够迅速将检测结果传递到控制电路，声光报警并随时采取相应的措施来防止故障扩大；
l         高压软起动器具有＞96％高效率（可达97％）远比其它软起动器效率高得多；
l         多种完善的保护功能：短路、过流、限流、过压、欠压、过负载、缺相、三相电流不平衡、过热、通信故障等各种故障状态报警及时处理保护保护软起动器及电机；
l         独特的散热及设计使晶闸管部件得到有效冷却；
l         任意可选的多种软起动功能，包括标准软起动、恒流软起动、双电压斜波起动，带突跳功能软起动等；
l         具有体积小，功耗低，高灵敏度、无触点、安装方便等特点。

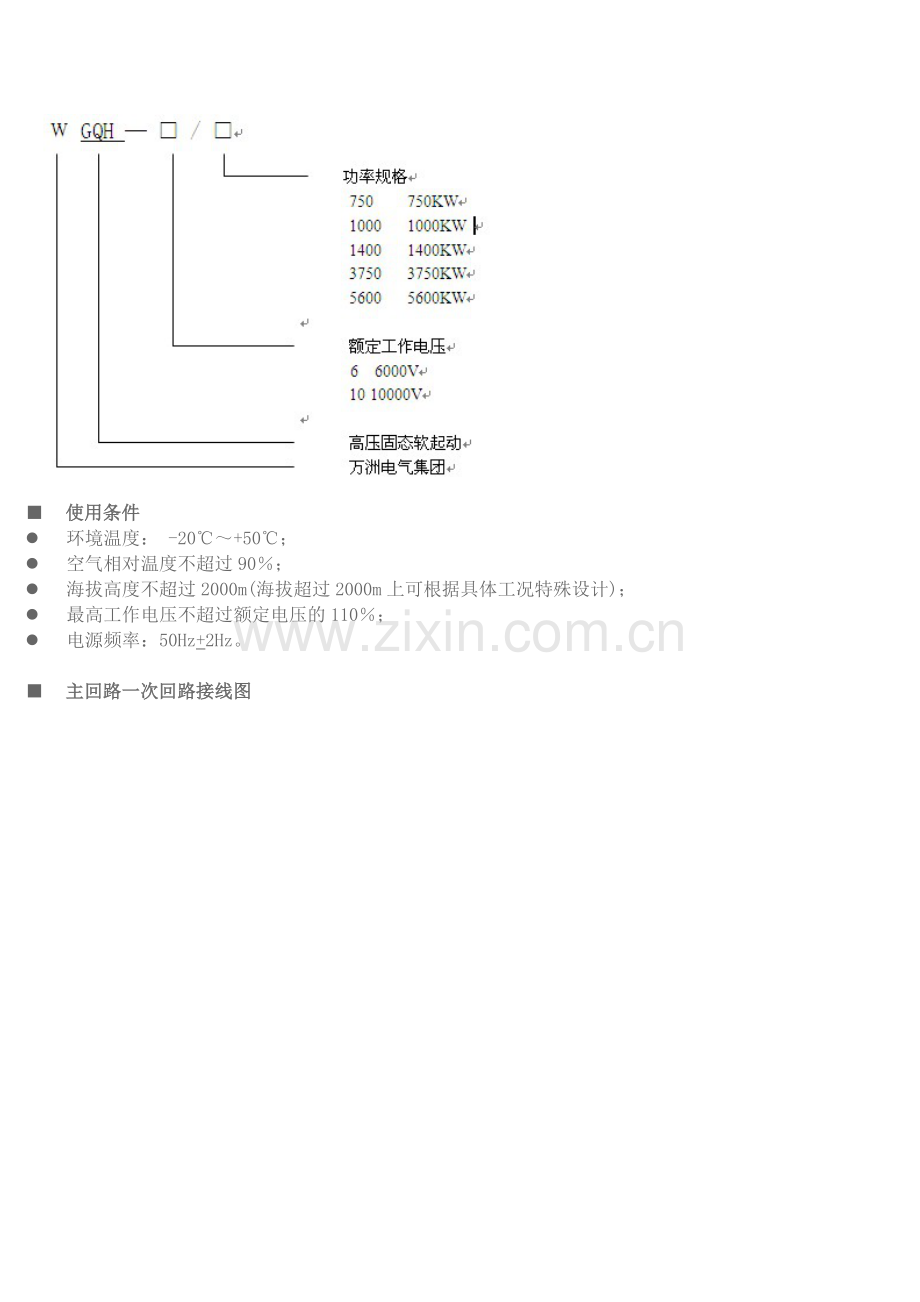

■       型号说明

■       使用条件
l         环境温度： -20℃～+50℃；
l         空气相对温度不超过90％；
l         海拔高度不超过2000m(海拔超过2000m上可根据具体工况特殊设计)；
l         最高工作电压不超过额定电压的110％；
l         电源频率：50Hz+2Hz。

■       主回路一次回路接线图

■ 造型及安装参考尺寸
软起动装置
额定电压
额定电流
适配电机功率
外型尺寸(mm)
型号
（kV）
（A）
（kW）
高
宽
深
WGQH-6/750
6
  75
750
  2300
  1300
  1560
  WGQH-6/1000
  120
1000
  2300
  1300
  1500
  WGQH-6/1400
  150
1400
  2300
  1300
  1560
   WGQH-6/2000
  200
2000
  2300
  1300
  1560
   WGQH-6/2200
  250
2300
  2300
  1660
  1560
   WGQH-6/2700
  300
2700
  2300
  2500
  1560
   WGQH-6/3750
  400
3750
  2300
  2500
  1560
   WGQH-6/5600
   600
5600
   2300
  2500
  1560
WGQH-10/800
10
50
800
2300
1300
1560
WGQH-10/1500
110
1500
2300
1300
1560
WGQH-10/3000
200
3000
2300
1300
1560
WGQH-10/5700
300
5700
2300
1300
1560
WGQH-10/11000
600
11000
2300
2500
1560
备注：以上机柜尺寸仅供参考，需要精确尺寸请与厂方联系。

■ 订货须知
订货时用户需提供下列技术资料：
l         主电机的主要参数：额定功率、定子电压/电流、额定转速等；
l         柜体表面颜色要求；
l         若用户有特殊要求，请与我公司协商订货。
