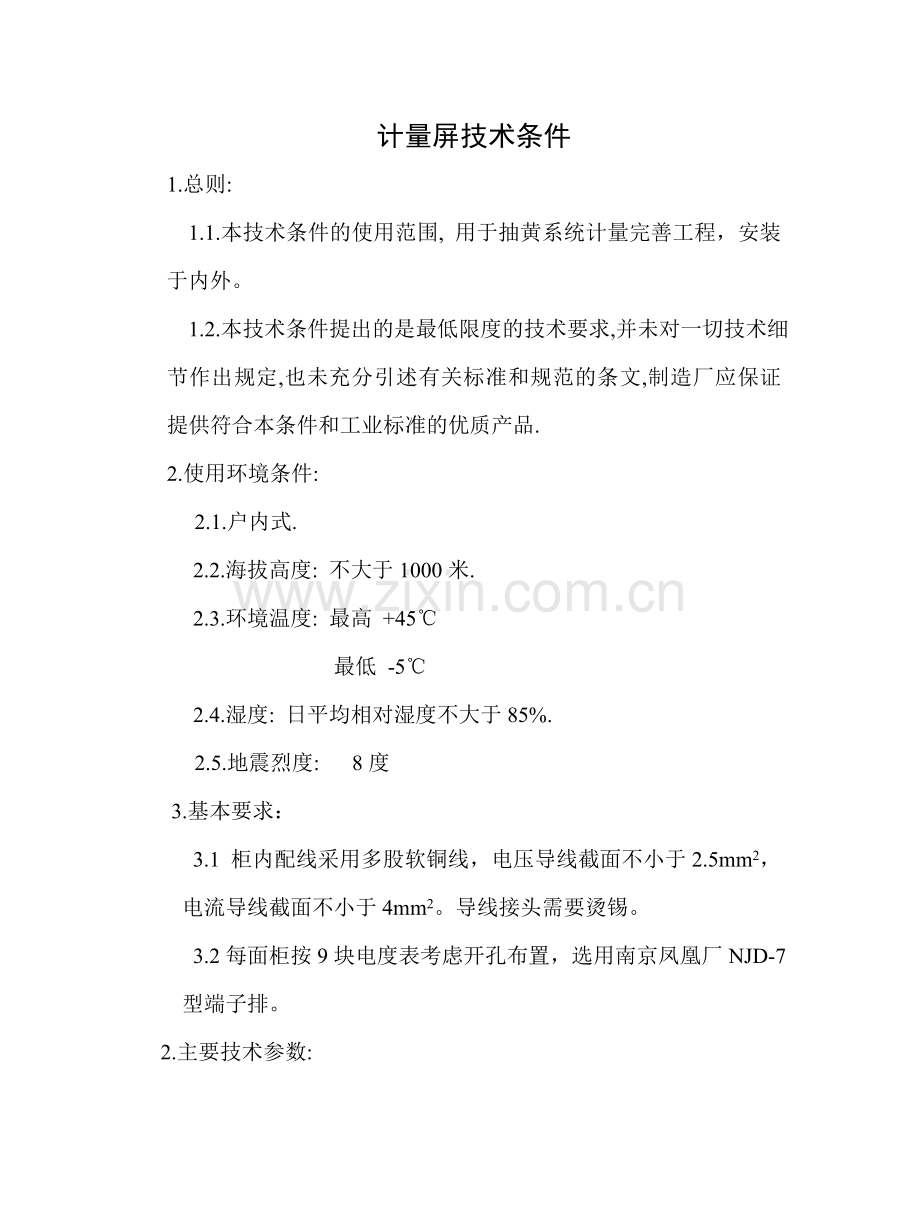

计量屏技术条件
1.总则:
1.1.本技术条件的使用范围, 用于抽黄系统计量完善工程，安装于内外。
1.2.本技术条件提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,制造厂应保证提供符合本条件和工业标准的优质产品.
2.使用环境条件:
2.1.户内式.
2.2.海拔高度: 不大于1000米.
2.3.环境温度: 最高 +45℃
最低 -5℃
2.4.湿度: 日平均相对湿度不大于85%.
2.5.地震烈度: 8度
3.基本要求：
3.1 柜内配线采用多股软铜线，电压导线截面不小于2.5mm2，电流导线截面不小于4mm2。导线接头需要烫锡。
3.2每面柜按9块电度表考虑开孔布置，选用南京凤凰厂NJD-7型端子排。

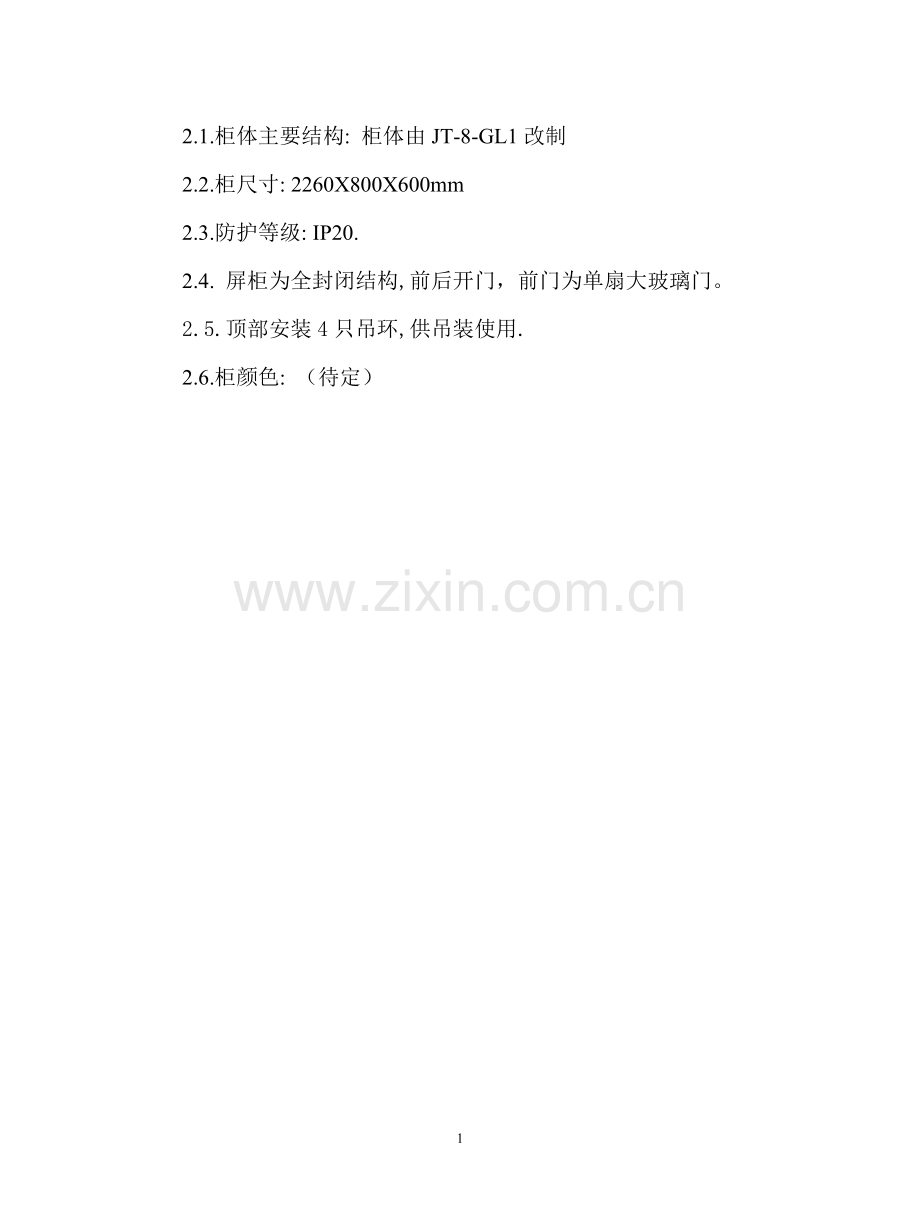

2.主要技术参数:
2.1.柜体主要结构: 柜体由JT-8-GL1改制
2.2.柜尺寸: 2260X800X600mm
2.3.防护等级: IP20.
2.4. 屏柜为全封闭结构,前后开门，前门为单扇大玻璃门。
2.5.顶部安装4只吊环,供吊装使用.
2.6.柜颜色: （待定）
