水闸实操题目.doc

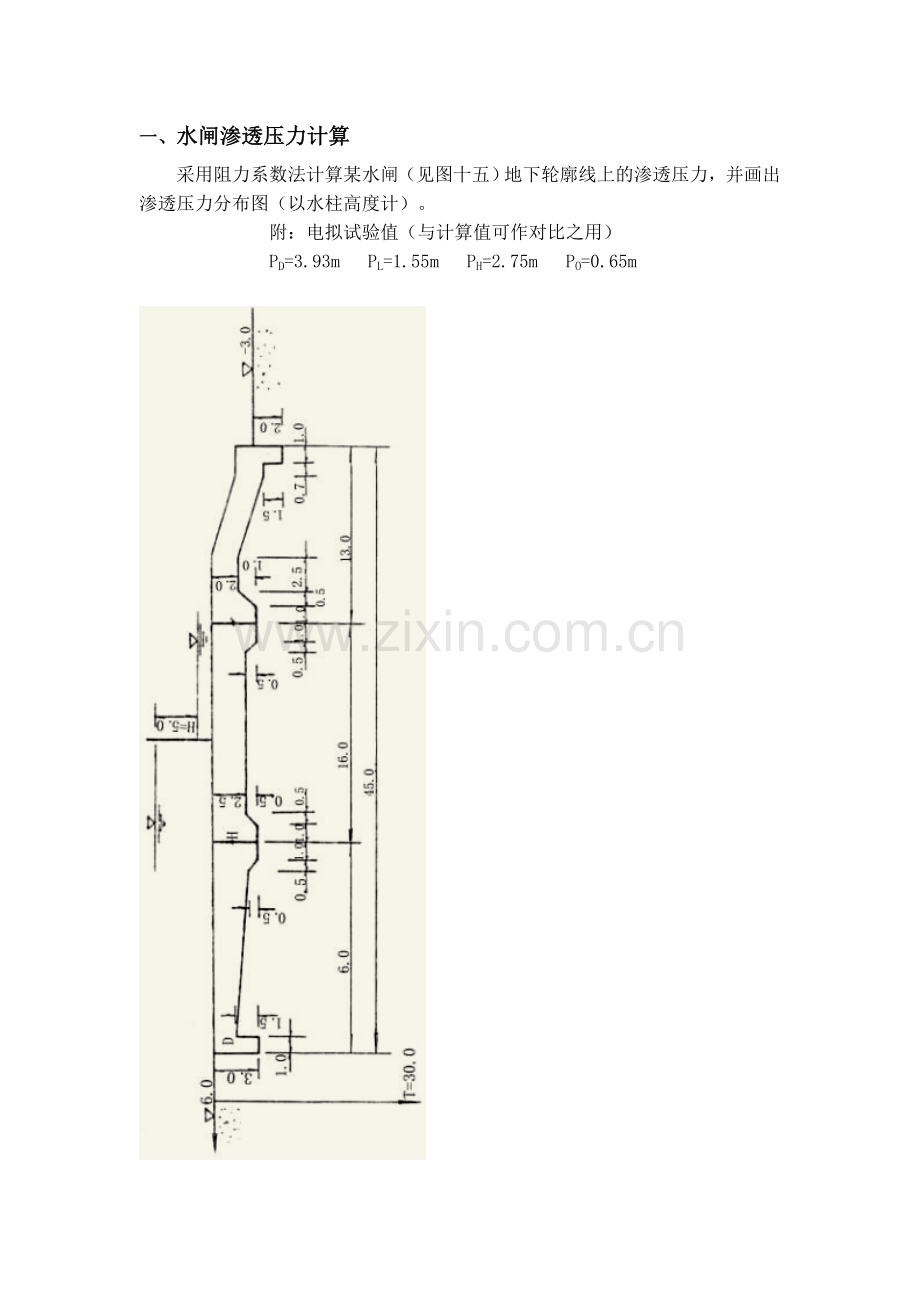

一、水闸渗透压力计算
采用阻力系数法计算某水闸（见图十五）地下轮廓线上的渗透压力，并画出渗透压力分布图（以水柱高度计）。
     附：电拟试验值（与计算值可作对比之用）
     PD=3.93m  PL=1.55m  PH=2.75m  PO=0.65m

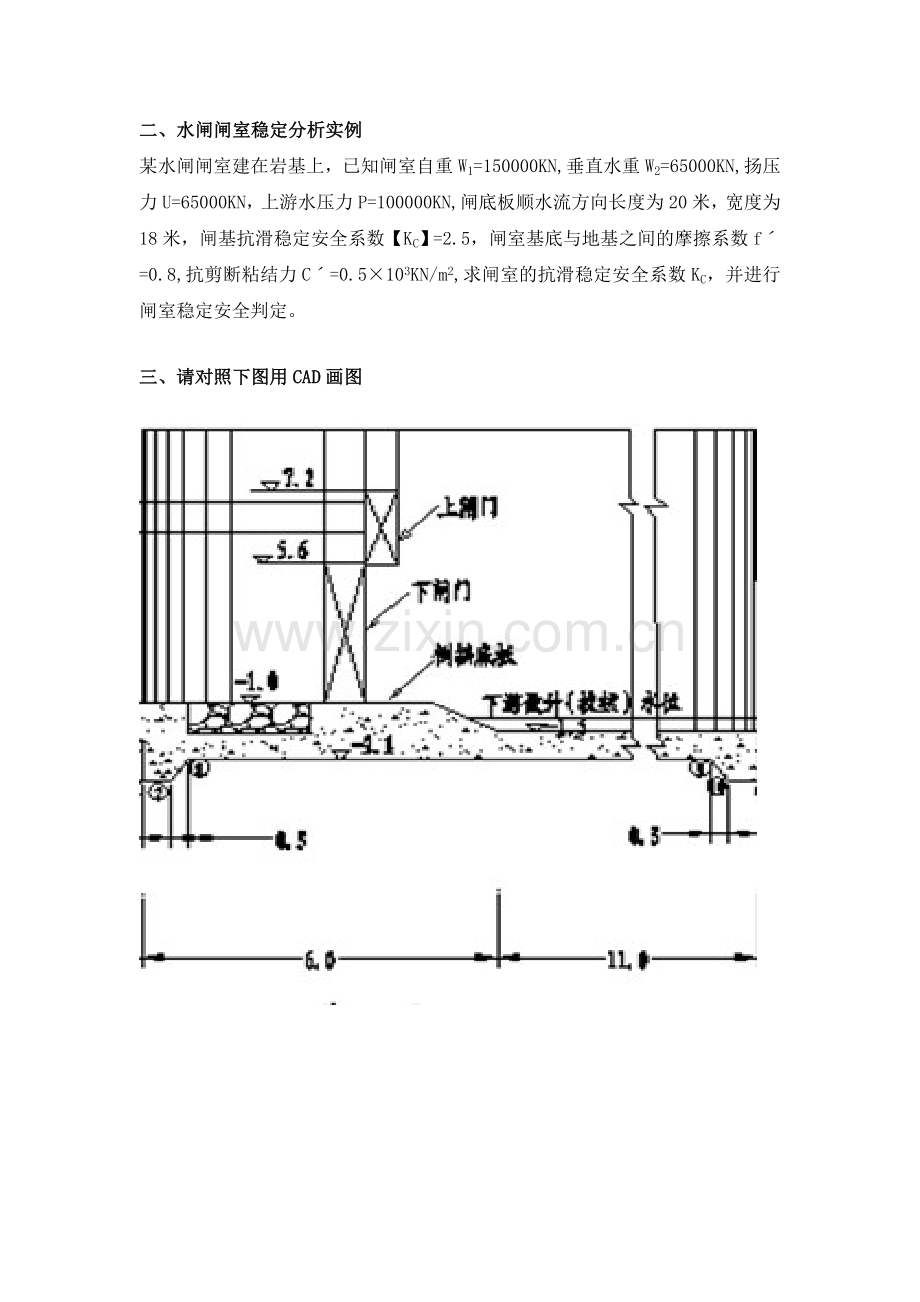

二、水闸闸室稳定分析实例
某水闸闸室建在岩基上，已知闸室自重W1=150000KN,垂直水重W2=65000KN,扬压力U=65000KN，上游水压力P=100000KN,闸底板顺水流方向长度为20米，宽度为18米，闸基抗滑稳定安全系数【KC】=2.5，闸室基底与地基之间的摩擦系数fˊ=0.8,抗剪断粘结力Cˊ=0.5×103KN/m2,求闸室的抗滑稳定安全系数KC，并进行闸室稳定安全判定。

三、请对照下图用CAD画图

四、水闸闸孔计算
1、资料
某水闸采用无坎平底宽顶堰型式，堰顶高程为1.0 米，与河底同高。闸室无胸墙并采用钢丝网水泥平面闸门， 预制工厂供应相当于闸孔宽度为 6.0 米、 7.0 米及 8.0 米三种规格的闸门，闸墩厚 1.0 米，头部为半园形。上游翼墙为园弧形，其外半径为 15 米，该翼墙上游的两岸边坡均为 1：2.5 。
计算是采用上游最高水位6.85 米，相应下游水位4.80 米，此时要求宣泄流量 870 米3/秒；上游正常水位4.90 米，相应下游水位4.20 米，此时要求宣泄流量不小于 230 米3/秒。河床均为粘土，其标准贯入击数为 9，水流通过闸孔后的单宽流量（其值在本习题中用总流量除以闸空总宽度进行计算，闸空总宽度包括闸墩在内）不允许超过24米3/秒。
2、要求：确定闸孔数目及闸孔宽度；

五、简述消力池深度的计算步骤。
六、简述侧槽计算步骤。
七、简述改进阻力系数法计算的步骤。
八、如何提高闸室的抗滑稳定。
九、当软土地基上的水闸地基沉降计算不满足规范规定的允许值时，可以考虑采用哪些措施？
