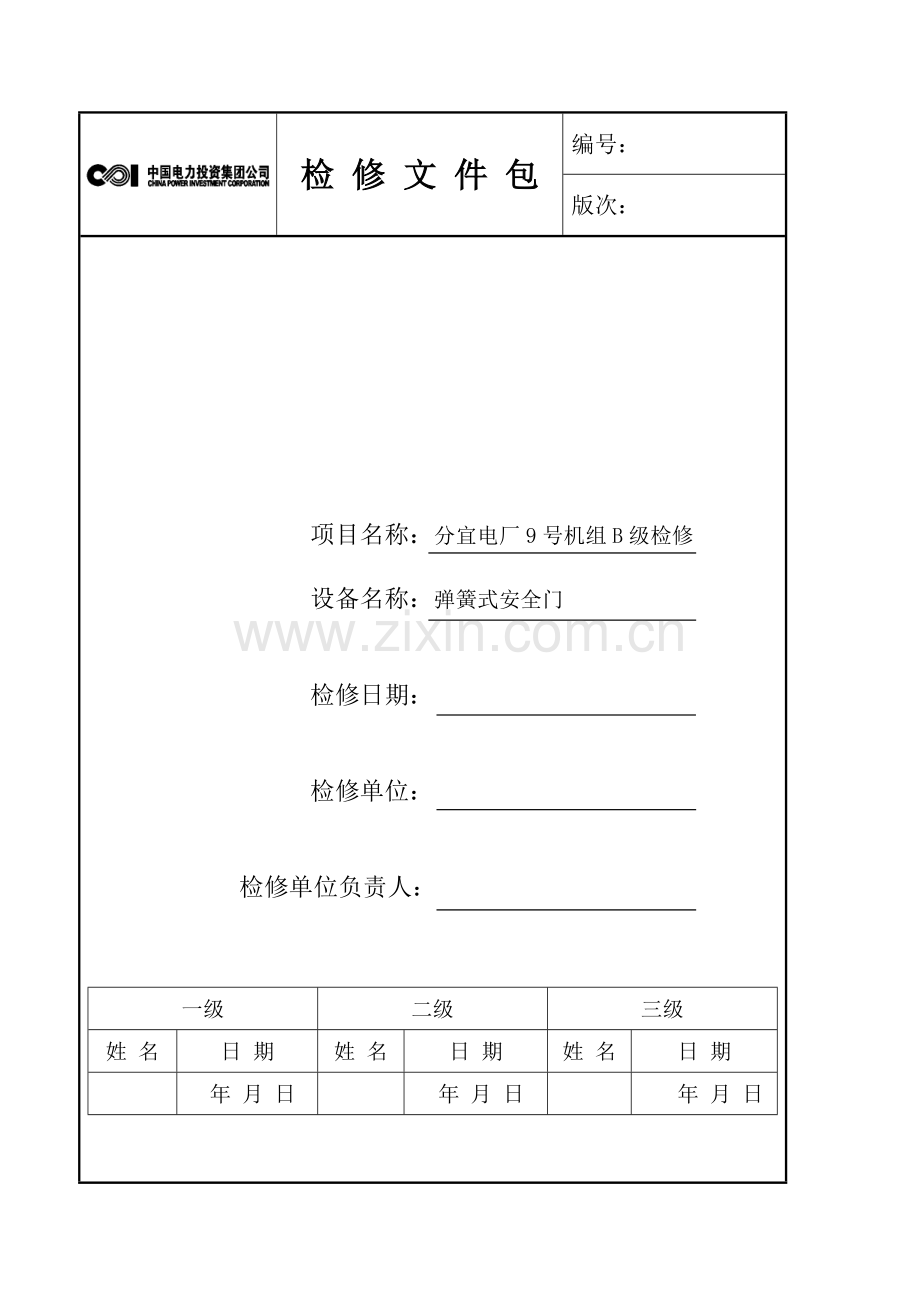

检 修 文 件 包
编号：
版次：

项目名称：分宜电厂9号机组B级检修

设备名称：弹簧式安全门

检修日期：

检修单位：

检修单位负责人：

一级
二级
三级
姓 名
日 期
姓 名
日 期
姓 名
日 期

年 月 日

年 月 日

年 月 日

检修文件包清单
弹簧式安全门检修
序号
文件清单
打“√”
页数
份 数
1.
检修文件包交底记录表
√
1
1
2.
工作指令
√
1
1
3.
质量保证计划
√
1
1
4.
危险点分析及预控措施
√
1
1
5.
修前品质鉴定/试验记录

6.
检修作业指导书
√
6
1
7.
检修报告
√
2
1
8.
不符合项处置单

9.
品质再鉴定/试验记录
√
1
1
10.
完工报告
√
3
1
11.
其它

检修文件包交底记录表
页数：1/1
工程名称
江西分宜发电 公司№ 9 机组 B 级检修
作业项目名称
弹簧式安全门检修
交 底 人

工作负责人

交底日期

参加交底人员签名：

交底主要内容（施工工序、技术、质量、安全、环境关键点及控制措施）：
一、主要工作内容：
1、 安全门解体
2、 密封面检修
3、 弹簧检查
4、 安全门装复
二、修前存在的主要问题：

三、危险源控制、安全要点：
1、严格执行《电业安全工作规程》、《危险点分析及预控措施》及有关规定；
2、检修设备前应做好各项安全措施；
3、检修过程中应服从负责人指挥；
4、各起吊工具及电气工具要经过检验合格后才能投入使用；
四、技术要求：
1、检修过程应符合检修作业指导书程序；
2、各质检点经质检合格，检修后各项技术指标符合质量技术要求。
五、环境及文明生产要求：
1. 现场按定置摆放；
2. 现场清洁无杂物，符合文明生产要求；
3. 工器具清点擦净收回；
4. 对剩余备品配件材料清点入库；
5. 设备见本色。

工 作 指 令
（生效印）
设备编码：
设备名称
№ 9 炉弹簧式安全门检修
页数： 1/1
项目序号：
适用规程：
设备位置：
工作描述：
□ 安全门解体
□ 密封面研磨
□ 各部件检查、清洗
□ 密封件更换
□ 安全门装复
□ 水压试验
□ 安全门校验

先决条件：
动 火：Y □ N 拆除保温：Y N □
吊车使用：Y □ N 脚 手 架：Y N □
其它（具体说明）：

检修危险点是否有预控措施：Y N □
(具体措施见危险点分析及预控措施表)

品质再鉴定/试验（水压试验、安全门校验）：Y N □
描述（再鉴定/试验的条件、要求）：1、热工、电气、汽机等相关专业检修工作完成；2、各检修工作按要求完成，各质检点经检验合格；3、炉内无其他作业；4、化学备好足够的合格水。
质量控制页：Y N □
备品材料页：Y □ N □
开工时间：
完工时间：
预计总工日：
预计检修工日：
预计土建工日：
预计其它工日：
检修（施工）单位：
工作负责人：
准 备
审 核
批 准
姓名
签字
日期
姓名
签字
日期
姓名
签字
日期

质量保证计划
检修文件包

设备名称
弹簧式安全门
序号
项 目 名 称
控制点

1
测量弹簧压缩高度
W1

2
清理检查阀杆、阀盖
W2

3
阀瓣、阀座检查
H3

4
水压试验
W3

5
安全门校验
W3

6

7

8

9

10

11

12

13

14

15

16

危险点分析及预控措施
（生效印）
设备编码：
设备名称
№ 9 炉弹簧式安全门检修
页数： 1/1
项目序号：
适用规程：
设备位置：
作业内容
危险点
控制措施
执行情况及签证
1．办理工作票
安全措施未执行
办理工作票，确认安全措施执行完善，组织人员学习，签字方可开工。
是否执行：
□是 □否

工作负责人：
2．安全门解体
1．工具伤人
工作前检查锤头、锤状况及安装状况，锤把上不可有油污，不准戴手套抡锤，周围不准有人靠近，如需帮手，人应注意安全。
是否执行：
□是 □否

工作负责人：
2．汽水伤人
拧丝螺丝时，先松远离身体侧螺丝，再松近离身体侧螺丝，以防汽水伤人。
是否执行：
□是 □否

工作负责人：
起重伤人
1． 安全门起吊前认真检查起吊设备（导链、钢丝绳）；
2． 起吊重物缓慢进行，以免重物摇晃；
3． 重物放在稳妥位置，防止倾倒滑动。
是否执行：
□是 □否

工作负责人：
3．安全门组装
1．起重伤人
起吊重物缓慢进行，以免重物摇晃。

是否执行：
□是 □否

工作负责人：
2．工具伤人
1． 校正螺丝孔，不能用手指插入；
2． 打螺丝不准戴手套或单手抡锤，周围不准有人靠近。
是否执行：
□是 □否

工作负责人：

检修作业指导书
版次：3
页数：1/6
规程编码：
人员组成
规程名称
检修类别：
工作负责人：
330MW机组锅炉检修规程
№ 9 炉弹簧式安全门检修
钳工

预计工日：
电焊

工作票号：
架子

起重

炉保

临工

供货商产品型号
使用该规程的设备
设备位置

HG—1025/18.64—L. PM41锅炉
弹簧式安全门

质量控制点
(生效印)
修前准备点R
无
0
停工待检点H
有
1
见证点W
有
4
版次
编 写
校 核
批 准
姓名
签字
日期
姓名
签字
日期
姓名
签字
日期

检修作业指导书
版次：3
页数：2/6
规程编码：
工序0：概述
安全阀是锅炉的安全保护装置，用来防止锅炉蒸汽压力超过允许值。当压力超过允许值时，安全阀能自动开启排放介质，当压力下降到某值时，又能自动关闭
再热器安全门主要规范

工序1：安全措施
□ 严格执行《电业安全工作规程》。
□ 使用的工具应经检查、试验、鉴定合格，并不得违章使用。
□ 起吊阀门时，钢丝绳要拴牢，升或降的速度应缓慢，工作人员不得站在起吊物下方。
□ 各项检修工序中应按照《危险点分析及预控措施》要求作好防范措施。
序号
名 称
规格/型号
数量
备注
1

2

3

工序2：备品配件

检修作业指导书
版次：3
页数：3/6
规程编码：
工序3：修前准备
□ 检修人员必须熟悉安全门的结构
□ 检修人员必须了解检修的工艺标准
□ 检修人员应经安全培训合格
工序4：材料、工具准备
□ 螺栓、螺帽 □ 柴油
□ 螺丝松动剂 □ 二硫化钼
□ 砂布 □ 弹簧专用工具
□ 金相砂纸
□ 手动、电动研磨机
□ 研磨平板
□ 梅花板手一套
□ 内六角扳手一套
□ 压紧丝母专用板手一件
□ 深度游标卡尺
□ 手钳、活络扳手、螺丝刀等
□ 手拉葫芦
□ 大锤、紫铜棒
□ 其它工具，如塑料布、棉布、橡皮垫(d=3mm)、锯条
工序5：安全门解体
□ 清理设备周围机组停运、设备冷却、介质解空 ，将检修现场打扫干净。
□ 逐项检查以确证集汽箱压力降至“0”，并已无汽水。
□ 备好起吊工具。
□ 先找一适当地方，放好橡皮，将工具摆放整齐。
□ 阀门各处螺栓喷洒松动剂或煤油、柴油，以便拆卸。
□ 各组装部件做好相应记号，防止装错、装反。
□ 锯断疏水管，并打好破口，封闭好管口。拆下安全阀下端法兰的紧固螺丝，吊出安全阀。
□ 将拆下的螺栓用煤油或柴油清洗、校松、配对，并抽二根螺栓送金相做实验。

检修作业指导书
版次：3
页数：4/6
规程编码：
□ 旋盖好集汽联箱法兰并加封。
□ 用游标卡尺测量弹簧高度后，用专用工具卡住。见证点W-1(1)
□ 将阀帽除去后，拧紧锁紧螺母，即可逆时针方向拧松调整螺杆，使弹簧松驰，直至取下调整螺杆。
□ 取下销子便可将调节螺母上取下，散热器就可取下。
□ 阀杆、阀瓣座、限位螺母、螺母一起取出，
□ 上调节节圈转动、移位，然后正确的记录总高，以保证装复后调节圈仍处于原来的位置。
□ 工序6：安全门检修
□ 清理检查阀座，并用专用平板对密封面和齿形垫结合进行研磨。
□ 用砂纸将与导向套接触部位研磨光洁，并测量其椭圆度。
□ 疏通疏水管，并将阀座内部清理干净。
□ 用煤油清洗全部紧固件，抽二只螺栓做擦伤及硬度实验。
□ 清理齿形垫和石棉垫的结合面，并作必要的研磨；必要时应更换。
□ 备好新的石棉垫圈与齿形垫。
见证点W-2(2)
□ 阀芯与阀座密封面的配合：
□ 将清理好的阀芯放入阀套内，并拧紧圆螺母；
□ 将衬套装入阀座内。
□ 将少量的#400研磨砂均匀的放在阀芯密封面上（分三、四点放），然后将阀芯放在阀座内进行研磨，研磨时用力不宜过大，时间变亦不宜过长。配合间隙：上部间隙为0.14-0.25mm；下部间隙为0.55mm。密封面接触带就连续均匀，接触弯度＞2/3。
停工待检点H-3(1)
工序7：安全阀的组装
装复时应将阀瓣旋上直至螺纹部分脱离，回复到原组件状况，然后按与拆卸逆步骤进行。组件装复时应垂直吊起，散热器下部凸止口应缓慢进入阀体上部止口，直至两个止口平面吻合，采用组合拆下法，拆装部比较方便，复装后安全阀的整定压力值可基本保持不变。
工序8：水压试验
□ 随同锅炉过热器、再热器一起进行水压试验。见证点W-3(3)
工序9： 安全门校验 见证点W-3(4)
工序10： 清理现场,结束工作票
□ 清理工作现场。
□ 终结工作票。

检 修 报 告
版次：3
页码：1/2
# 9 炉 弹簧式 安全门检修
规程编码：
工序5：安全门解体
弹簧压缩高度

见证点W-1（1）
单 位
一级质检
姓 名

日 期

工序6:安全门检修

序 号
名 称
检修标准
存在问题
检修情况
是否合格
修复
更换
1
阀体结合面
无裂纹、沟槽、接触良好

2
弹簧
无裂纹、分层

3
阀杆弯曲度
＜0.05mm

4
活塞套
内壁无腐蚀、划痕，表面光洁

5
阀芯密封面
无麻点、裂纹，表面光洁度▽９

6
阀座密封面
无麻点、裂 纹，表面光洁度▽９

检 修 报 告
版次：3
页码：2/2
# 9 炉 弹簧式 安全门检修
规程编码：
清理检查阀杆、阀盖质检
见证点 W-2（2）

一级质检
二级质检
姓 名

日 期

阀瓣、阀座检查质检
停工待检点 H-3（1）

一级质检
二级质检
三级质检
姓 名

日 期

工序8：水压试验
水压试验是否合格：□是 □否
见证点 W-3（3）

一级质检
二级质检
三级质检
姓 名

日 期

工序7：安全门校验
安全门机械起座压力 MPa，回座压力 MPa，是否合格：
□是 □否

见证点 W-3（4）

一级质检
二级质检
三级质检
姓 名

日 期

完工报告单
版次：
页码：1/3
# 9炉弹簧式安全门 检修
规程编码：

1、计划检修工期：自 年 月 日至 年 月 日止，共 天
实际检修工期：自 年 月 日至 年 月 日止，共 天

工作负责人： 检修人员：
2、检修主要工作：

3、修前技术状况（含检修前和检修中发现并消除的主要缺陷以及产生缺陷的原因分析）：

4、修后技术状况：

完工报告单
版次：3
页码：2/3
# 9炉弹簧式安全门 检修
规程编码：
5、设备异动及资料归档情况：

6、运行情况：

7、遗留问题及原因：

完工报告单
版次：3
页：3/3
# 9炉弹簧式安全门 检修
规程编码：
8、实际工时消耗记录

汽机
锅炉
电气
热控
焊工
起重
金相
修造
其它
小计
备 注
人数

工日

9、备品配件、材料消耗记录
名 称
型 号 规 格
实耗量
费用

10、检查与验收意见

工作负责人
□合格 □不合格

签名： 日期：
一级验收
□合格 □不合格

签名： 日期：
二级验收
□合格 □不合格

签字： 日期：
三级验收
□合格 □不合格

签字： 日期：
