TF型套筒阀又称提拔阀说明书.doc

TF套筒阀

使
用
说
明
书

浙江省温州市永嘉县瓯北双金自控阀门厂
0577-67957398

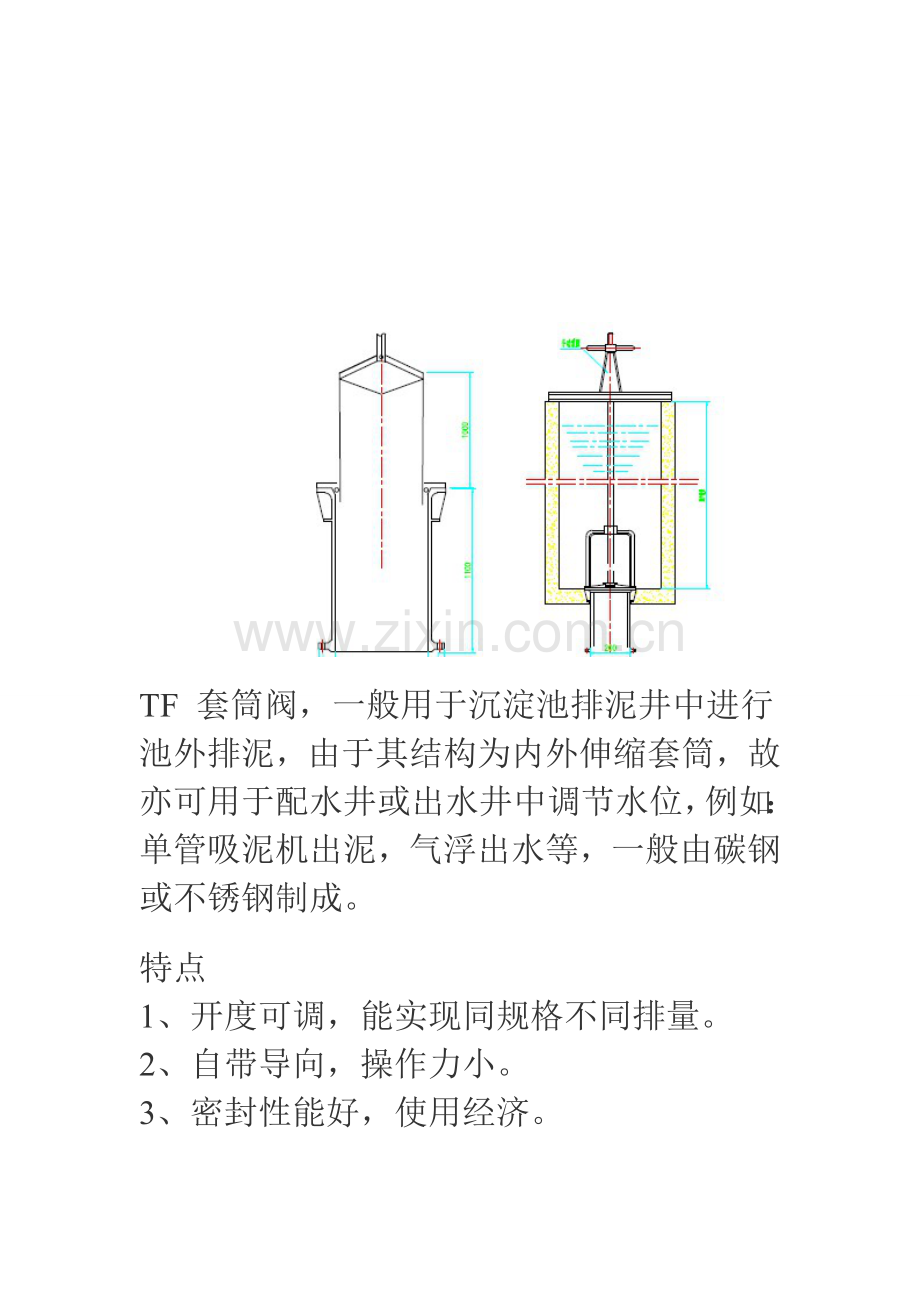

TF 套筒阀，一般用于沉淀池排泥井中进行池外排泥，由于其结构为内外伸缩套筒，故亦可用于配水井或出水井中调节水位，例如：单管吸泥机出泥，气浮出水等，一般由碳钢或不锈钢制成。
特点
1、开度可调，能实现同规格不同排量。
2、自带导向，操作力小。
3、密封性能好，使用经济。
4、若配套电动启闭机可实现自动控制。
安装注意事项：
1、 安装时管道配对法兰必须与阀门上的法兰吻合（法兰要求按国家标准配6公斤或10公斤压力）

2、安装时启闭机与阀门保特垂直（偏差应小于3%）
3、特点
序号
零件名称
材质
1
启闭机 （手动、气动、电动、电液动、液动）
标准品
2
导向杆
316
3
丝杆、接杆
316
4
吊耳
316
5
阀体
316
6
阀芯
316
7
平台支架
碳钢
8
止水胶圈
硅橡胶
4、 使用环境
使用介质
清水、污水、海水等介质
适用温度
≤80℃
工作水头
正向≤10m-H2O;反向≤2m-H2O
