第5章 圆锥齿轮设计.docx

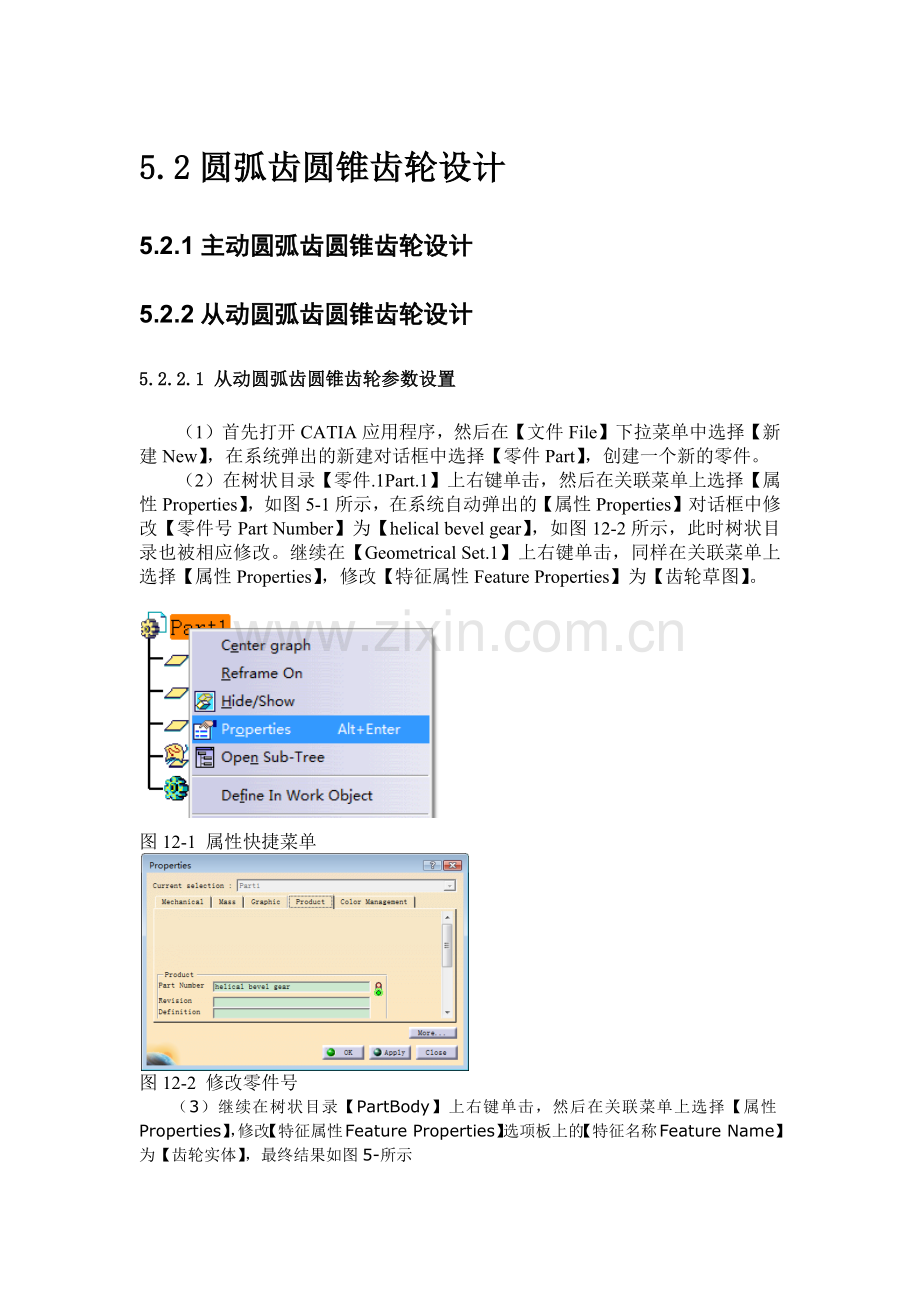

5.2圆弧齿圆锥齿轮设计
5.2.1主动圆弧齿圆锥齿轮设计
5.2.2从动圆弧齿圆锥齿轮设计
5.2.2.1 从动圆弧齿圆锥齿轮参数设置
（1）首先打开CATIA应用程序，然后在【文件File】下拉菜单中选择【新建New】，在系统弹出的新建对话框中选择【零件Part】，创建一个新的零件。
（2）在树状目录【零件.1Part.1】上右键单击，然后在关联菜单上选择【属性Properties】，如图5-1所示，在系统自动弹出的【属性Properties】对话框中修改【零件号Part Number】为【helical bevel gear】，如图12-2所示，此时树状目录也被相应修改。继续在【Geometrical Set.1】上右键单击，同样在关联菜单上选择【属性Properties】，修改【特征属性Feature Properties】为【齿轮草图】。

图12-1 属性快捷菜单

图12-2 修改零件号
（3）继续在树状目录【PartBody】上右键单击，然后在关联菜单上选择【属性Properties】，修改【特征属性Feature Properties】选项板上的【特征名称Feature Name】为【齿轮实体】，最终结果如图5-所示

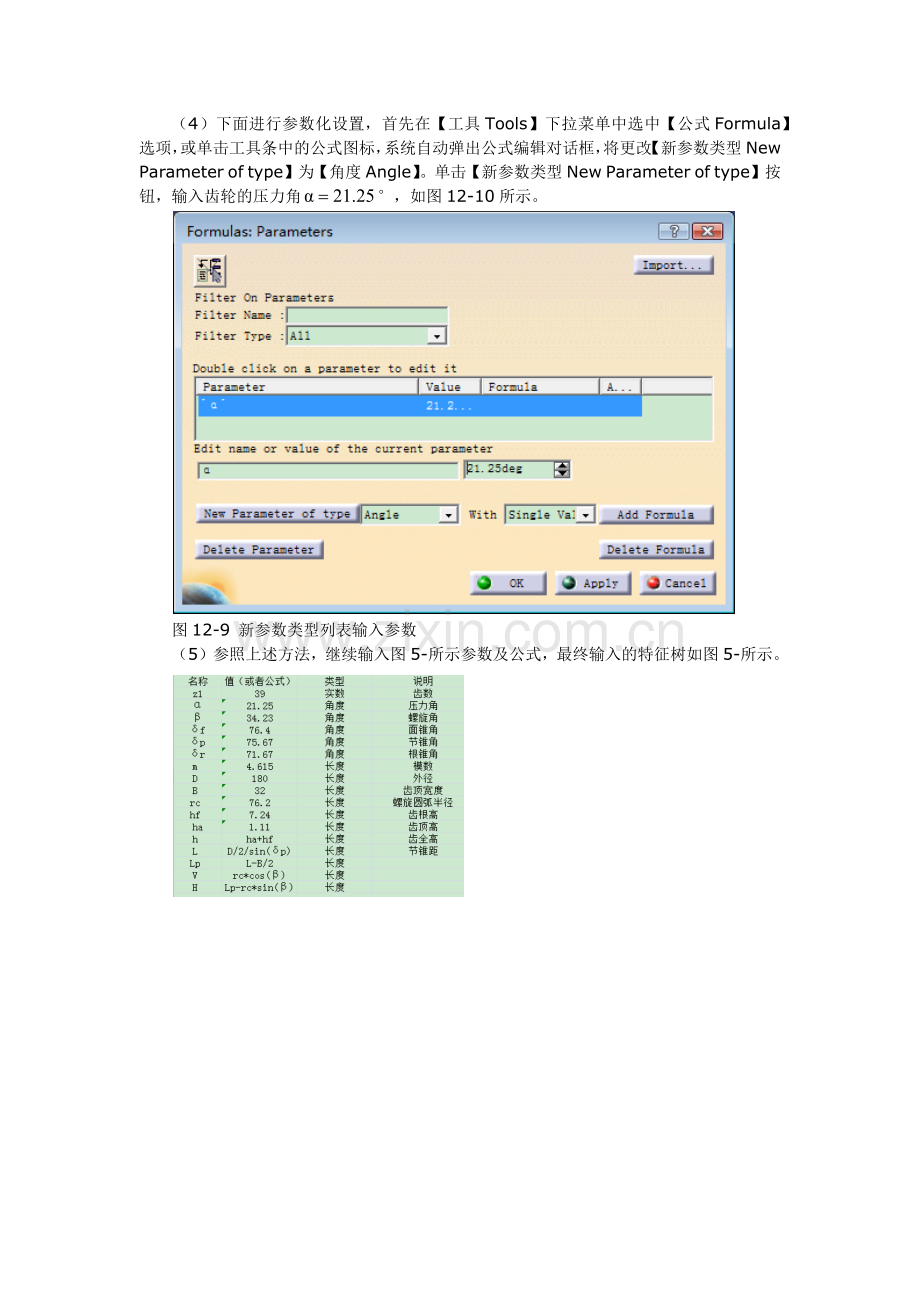

（4）下面进行参数化设置，首先在【工具Tools】下拉菜单中选中【公式Formula】选项，或单击工具条中的公式图标，系统自动弹出公式编辑对话框，将更改【新参数类型New Parameter of type】为【角度Angle】。单击【新参数类型New Parameter of type】按钮，输入齿轮的压力角°，如图12-10所示。

图12-9 新参数类型列表输入参数
（5）参照上述方法，继续输入图5-所示参数及公式，最终输入的特征树如图5-所示。

（6）单击【开始 Start】下拉菜单，进入到【创成式曲面设计 Generative Shape Design】工作台, 在树状目录的【齿轮草图】上右键单击，然后在关联菜单上选择【定义工作对象Define In Work Object】，单击“草图”图标，然后单击选择“yz平面”作为草绘平面，绘制如图5-所示草图。

（7）退出草图，单击【旋转Revolution】命令，弹出旋转定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

（8）继续单击“草图”图标，然后单击选择“yz平面”作为草绘平面，绘制如图5-所示草图。退出草图，单击【旋转Revolution】命令，弹出旋转定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

（9）继续单击“草图”图标，然后单击选择“yz平面”作为草绘平面，绘制如图5-所示草图。退出草图，单击【旋转Revolution】命令，弹出旋转定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

（10）继续单击“草图”图标，然后单击选择“yz平面”作为草绘平面，绘制如图5-所示草图。退出草图，单击【旋转Revolution】命令，弹出旋转定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

(11)创建平面1，单击【平面plane】命令，弹出平面定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。

（12）单击“草图”图标，然后单击选择上步新建平面1作为草绘平面，绘制如图5-所示草图。

（13）退出草图，单击【投影Projection】命令，弹出投影定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

（14）单击【分割Split】命令，弹出分割定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

（15）单击【投影Projection】命令，弹出投影定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

(16)继续单击【投影Projection】命令，弹出投影定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

(17)创建平面2，单击【平面plane】命令，弹出平面定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。

（18）单击【外插延伸Extrapolate】命令，弹出外插延伸定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。

（19）继续单击【外插延伸Extrapolate】命令，弹出外插延伸定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。

（19）继续单击【外插延伸Extrapolate】命令，弹出外插延伸定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。

（20）单击“草图”图标，然后单击选择上步新建平面2作为草绘平面，绘制如图5-所示草图。

（21）退出草图工作台，单击【扫掠Swept】命令，弹出扫掠曲面定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。

（22）单击【结合Joint】命令，弹出结合定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。

（23）单击【环形阵列Circular pattern】命令，弹出环形阵列对话框，定义相关参数如图5-所示，预览无误后单击确定。

（24）单击【结合Joint】命令，弹出结合定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。

（25）切换到【零件设计Part design】工作台，在“齿轮实体”上单击右键定义为工作对象，单击【封闭曲面Close Surface】命令,弹出封闭曲面对话框定义封闭对象为“结合1”，隐藏“结合1”后如图5-所示。

（26）在“齿轮草图”上单击右键定义为工作对象，单击“草图”图标，然后单击选择“yz平面”作为草绘平面，绘制如图5-所示草图。

（27）退出草图，单击【旋转槽Groove】命令，弹出旋转槽定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

（28）单击【倒角Chamfer】命令，弹出倒角定义对话框，定义参数如图5-所示，预览无误后单击确定。

（29）单击【倒圆角Edge Fillet】命令，弹出倒角定义对话框，定义参数如图5-所示，预览无误后单击确定。

（30）单击【分割Split】命令，弹出分割定义对话框，分割元素选择“结合2”如图5-所示。

（31）在“齿轮草图”上单击右键定义为工作对象，单击“草图”图标，然后单击选择“yz平面”作为草绘平面，绘制如图5-所示草图。

（32）退出草图，单击【挖切Packet】命令，弹出挖切定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

（33）单击【倒角Chamfer】命令，弹出倒角定义对话框，定义参数如图5-所示，预览无误后单击确定。

（34）在“齿轮草图”上单击右键定义为工作对象，单击“草图”图标，然后单击选择“xy平面”作为草绘平面，绘制如图5-所示草图。

（35）退出草图，单击【挖切Packet】命令，弹出挖切定义对话框，定义相关参数如图5-所示，预览无误后单击确定。

（36）单击【倒角Chamfer】命令，弹出倒角定义对话框，定义参数如图5-所示，预览无误后单击确定。

（37）单击【倒角Chamfer】命令，弹出倒角定义对话框，定义参数如图5-所示，预览无误后单击确定。

（39）至此从动圆弧齿圆锥齿轮参数化建模已基本完成，最后结果如图5-所示。
