气体、湿度、流量传感器图用图形符号(第二版)2014.9.18.docx

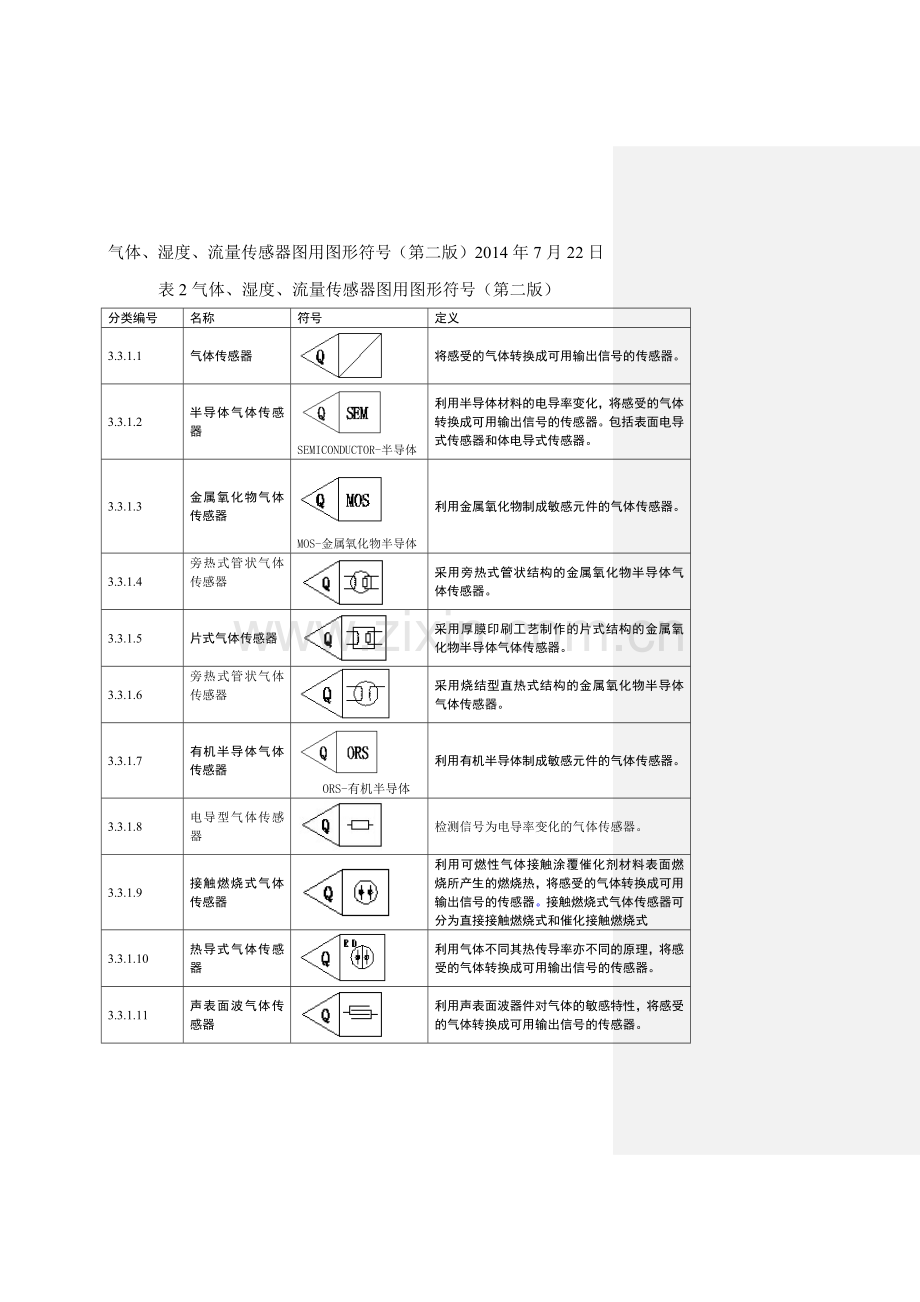

气体、湿度、流量传感器图用图形符号（第二版）2014年7月22日
表2气体、湿度、流量传感器图用图形符号（第二版）
分类编号
名称
符号
定义
3.3.1.1
气体传感器

将感受的气体转换成可用输出信号的传感器。
3.3.1.2
半导体气体传感器

SEMICONDUCTOR-半导体
利用半导体材料的电导率变化，将感受的气体转换成可用输出信号的传感器。包括表面电导式传感器和体电导式传感器。
3.3.1.3
金属氧化物气体传感器

MOS-金属氧化物半导体
利用金属氧化物制成敏感元件的气体传感器。
3.3.1.4
旁热式管状气体传感器

采用旁热式管状结构的金属氧化物半导体气体传感器。
3.3.1.5
片式气体传感器

采用厚膜印刷工艺制作的片式结构的金属氧化物半导体气体传感器。
3.3.1.6
旁热式管状气体传感器

采用烧结型直热式结构的金属氧化物半导体气体传感器。
3.3.1.7
有机半导体气体传感器

ORS-有机半导体
利用有机半导体制成敏感元件的气体传感器。
3.3.1.8
电导型气体传感器

检测信号为电导率变化的气体传感器。
3.3.1.9
接触燃烧式气体传感器

利用可燃性气体接触涂覆催化剂材料表面燃烧所产生的燃烧热，将感受的气体转换成可用输出信号的传感器。接触燃烧式气体传感器可分为直接接触燃烧式和催化接触燃烧式
3.3.1.10
热导式气体传感器

利用气体不同其热传导率亦不同的原理，将感受的气体转换成可用输出信号的传感器。
3.3.1.11
声表面波气体传感器

利用声表面波器件对气体的敏感特性，将感受的气体转换成可用输出信号的传感器。
3.3.1.12
石英振子气体传感器

3.3.1.13
固体电解质型气体传感器

固体电解质型气体传感器
3.3.1.14
场效应管[式]气体传感器

利用场效应管栅极敏感膜的气敏特性，将感受的气体转换成可用输出信号的传感器。
3.3.1.15
多功能气体传感器

Multi-fonction
在一个器件上可检测多种气体，并将感受的气体转换成可用输出信号的传感器。
3.3.1.16
光纤气体传感器

利用光纤器件的传输及敏感特性，将感受的气体转换成可用输出信号的传感器。
3.3.1.17
红外吸收式气体传感器

infrared absorption
红外吸收
利用检测气体吸收红外光谱区特定波长，将感受的波长变化和强度转换成可用输出信号的传感器。
3.3.1.18
热释电气体传感器

利用热释电效应制作的气体传感器
3.3.1.19
光干涉式气体传感器

利用光波在气体介质中传播时气体折射率随检测气体种类和浓度改变而引起光相位变化的原理构成的气体传感器。
3.3.1.20
7电化学式气体传感器

利用电化学原理，将感受的气体转换成可用输出信号的传感器。电化学型气体传感器可分为原电池式、可控电位电解式、电量式和离子电极式四种类型。
3.3.1.21
原电池型”气体传感器

被检测气体在原电池中能产生自发电化学反应的气体传感器。
3.3.1.22
电位型气体传感器

检测信号为电化学电池中工作电极电位变化的气体传感器。
3.3.1.23
电流型气体传感器

检测信号为电化学电池中工作电极与对电极间的响应电流的气体传感器。
3.3.1.24
离子选择电极[式]气体传感器

利用离子选择电极，将感受的可溶性气体转换成可用输出信号的传感器。
3.3.1.25
浓差电池式氧传感器

利用浓差电池原理，检测氧浓度的固体电解质氧传感器。
由电池中存在浓度差而产生的电池称为浓差电池。浓差电池又分为两类：浓差电池可分为电极浓差电池和电解质浓差电池。
3.3.1.26
光离子化式气体传感器

Photo-ionization
光离子化
利用高能量光子把气体离子化，通过检测离子电流将感受的气体转换成可用输出信号的传感器。

3.3.2.1
湿度传感器

3.3.2.2
电导式湿度传感器

利用吸湿性电解液的电导率变化，将感受的湿度转换成可用输出信号的传感器。
3.3.2.3
电容式高分子湿度传感器

利用高分子材料介电常数随环境湿度变化而变化的特性，将感受的湿度转换成可用输出信号的传感器。
3.3.2.4
金属氧化物湿度传感器

利用半导体金属氧化物制成敏感元件的湿度传感器。
3.3.2.5
有机半导体湿度传感器

利用有机半导体制成敏感元件的湿度传感器。
3.3.2.6
固体电解质湿度传感器

利用固体电解质作为敏感元件的湿度传感器。
3.3.2.7
陶瓷湿度传感器

利用陶瓷材料制成敏感元件的湿度传感器。
3.3.2.8
声表面波湿度传感器

利用声表面波器件对湿度的敏感特性，将感受的湿度转换成可用输出信号的传感器。
3.3.2.9
石英振子式湿度传感器

利用石英晶体振子作为敏感元件，将感受的湿度转换成可用输出信号的传感器。
3.3.2.10
光纤湿度传感器

利用光纤器件的传输及敏感特性，将感受的湿度转换成可用输出信号的传感器。
3.3.2.11
热导式湿度传感器

利用二元混合气体（一种为被测的水蒸汽，另外一种为基准干燥气体）的热导率的变化，将感受的水蒸气含量转换成可用输出信号的传感器。
3.3.2.12
电解式湿度传感器

根据每单位时间内水电解的质量正比于电解电流的关系（法拉第定律），通过测量正比于水蒸汽与空气的容积比以及水蒸汽与气体质量的容积比的电解电流，测定水蒸汽含量的传感器。
3.3.2.13
场效应管式湿度传感器

利用场效应管栅极敏感膜对湿度敏感的特性，将感受的湿度转换成可用输出信号的传感器。
3.3.2.14
红外吸收式湿度传感器

利用水份吸收红外光谱区特定波长原理，将感受的湿度转换成可用输出信号的传感器。
3.3.2.15
极限电流式湿度传感器

利用ZrO2固体电解质高温下氧泵作用产生的极限电流测定水蒸气原理，将感受的湿度转换成可用输出信号的传感器。
3.3.3.1
离子选择电极[式]传感器

利用离子选择电极，将感受的离子转换成可用输出信号的传感器。
3.3.3.3
场效应管[式]离子传感器1. 与离子敏场效应管传感器有实质区别吗？图片需要商议
2. （不清楚）

利用场效应管栅极敏感膜，将感受的溶液中的某给定离子活度转换成可用输出信号的传感器。
3.3.4.1
热式流量传感器

将流量的大小转化成可用输出信号的传感器

修改说明：
1、原表一的图形被测量符号不符合国标传感器的命名方法的要求。今按GB/T14479—1993“传感器图用图形符号”和GB/T7666—2005“传感器命名法及代码”的规定进行从新编制：
气体传感器—气体---Q
湿度传感器---湿度---S
流量传感器---流量---LL（本标准省去一个L）
2、表二按国标的要求和我们的实际情况做了较大的修改。这次修改纠正了上次的错误，尽量的规范。方框的表示是根据传感器的定义和结构来设计的，既有表意又有表形的概念，有的不好表示就直接用文字。为了简洁采用最为简洁的表示图形，文字采用英文的直译词头，不论多少都取三个词头，好像也是一般的惯用方法。如金属氧化物半导体—MOS、有机半导体---ORS等。
3\排序上做了变动，如：
气体传感器为一级；
下面是半导体气体传感器为二级；
金属氧化物半导体气体传感器，有机半导体气体传感器等为三级；
旁热式管状气体传感器，片式气体传感器，旁热式管状气体传感器为四级，等等。
湿度传感器也是这样排序的。
4、图形是采用CAD画的，是否规范请修正。
5、添加了“热式流量传感器”一项。
6、修改有不妥之处请改正或删除。

拟制人：张开文 联系地址：[e-mail] 河南汉威电子股份有限公司2014.9.18
