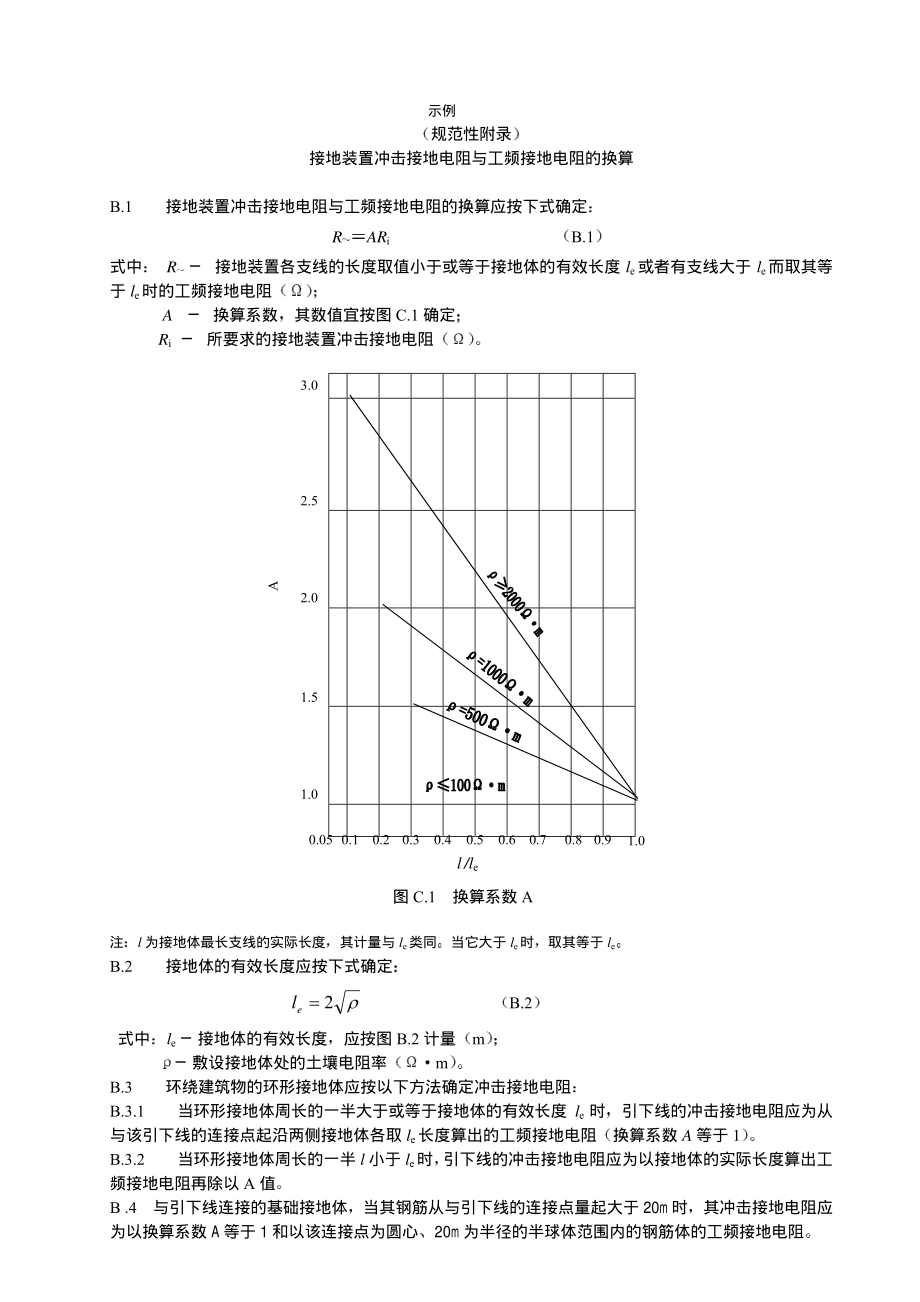

示例 规范性附录 接地装置冲击接地电阻与工频接地电阻的换算 B.1 接地装置冲击接地电阻与工频接地电阻的换算应按下式确定 RARi B.1 式中 R 接地装置各支线的长度取值小于或等于接地体的有效长度 le或者有支线大于 le而取其等于 le时的工频接地电阻 A 换算系数其数值宜按图 C.1 确定 Ri 所要求的接地装置冲击接地电阻 3.0 2.5 2.0 1.5 1.0 0.05 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 l/le 图 C.1 换算系数 A A 注l 为接地体最长支线的实际长度其计量与 le类同当它大于 le时取其等于 le B.2 接地体的有效长度应按下式确定 2=el B.2 式中le 接地体的有效长度应按图 B.2 计量m 敷设接地体处的土壤电阻率m B.3 环绕建筑物的环形接地体应按以下方法确定冲击接地电阻 B.3.1 当环形接地体周长的一半大于或等于接地体的有效长度 le时引下线的冲击接地电阻应为从与该引下线的连接点起沿两侧接地体各取 le长度算出的工频接地电阻换算系数 A 等于 1 B.3.2 当环形接地体周长的一半 l 小于 le时 引下线的冲击接地电阻应为以接地体的实际长度算出工频接地电阻再除以 A 值 B.4 与引下线连接的基础接地体当其钢筋从与引下线的连接点量起大于 20m 时其冲击接地电阻应为以换算系数 A 等于 1 和以该连接点为圆心20m 为半径的半球体范围内的钢筋体的工频接地电阻 (d)接多根垂直接地体的多根水平接地体l1 l l2 ll3 l l l3 l2 l1 le(b)末端接垂直接地体的单根水平接地体 le l(a)单根水平接地体 le l l l1 le(c)多根水平接地体l1 l图 B.2 接地体有效长度的计量 附 录 C 资料性附录 磁场强度的测量和屏蔽效率的计算 C.1 一般 原则 C.1.1 磁场强度指标 1 GB/T2887 和 GB50174 中规定电子计算机机房内磁场干扰环境场强不应大于 800A/m 注本磁场强度是指在电流流过时产生的磁场强度由于电流元 Is 产生的磁场强度可按下式计算 H=Is/4r2 C.1 距直线导体 r 处的磁场强度可按下式计算 H=I/2r C.2 磁场强度的单位用 A/m 表示1A/m 相当于自由空间的磁感应强度为 1.26TT.特斯拉为磁通密度 B 的单位Oe是旧的磁场强度的高斯 CGS 单位新旧换算中1Os约为 79.5775A/m即 2.4Oe约为191A/m0.07Os约为 5.57A/m 2 GB/T17626.9 中规定可按下表规定的等级进行脉冲磁场试验 表 C.1 脉冲磁场试验等级 等级 1 2 3 4 5 脉冲磁场强度 A/m 100 300 1000 特定 注1.脉冲磁场强度取峰值 2.脉冲磁场产生的原因有两种一是雷击建筑物或建筑物上的防雷装置二是电力系统的暂态过电压 3.等级 12无需试验的环境 等级 3有防雷装置或金属构造的一般建筑物含商业楼控制楼非重工业区和高压变电站的计算机房等 等级 4工业环境区中主要指重工业发电厂高压变电站的控制室等 等级 5高压输电线路重工业厂矿的开关站电厂等 等级特殊环境 3 GB/T2887 中规定在存放媒体的场所对已记录的磁带其环境磁场强度应小于 3200A/m对未记录的磁带其环境磁场强度应小于 4000A/m C.1.2 信息系统电子设备的磁场强度要求 1971 年美国通用研究公司 R.D 希尔的仿真试验通过建立模式得出由于雷击电磁脉冲的干扰对当时的计算机而言在无屏蔽状态下当环境磁场强度大于 0.07GS时计算机会误动作当环境磁场强度大于 2.4GS时 设备会发生永久性损坏 按新旧单位换算 2.4 GS约为 191A/m 此值较 C.1.1 的 1中 800A/m 低较表 C.1 中 3 等高较 4 等低 注IEC62305-481/238/CDV文件中给出在适于首次雷击的磁场25KH2时的 1000-300-100A/m 值及适用于后续雷击的磁场1MH2时的 100-30-10A/m 指标 C.1.3 磁场强度测量一般方法 1 雷电流发生器法 IEC 61312-2 提出的一个用于评估被屏蔽的建筑物内部磁场强度而作的低电平雷电电流试验的建议 2 浸入法 GB/T17626.9 规定了在工业设施和发电厂 中压和高压变电所的在运行条件下的设备对脉冲磁场骚扰的抗扰度要求指出其适用于评价处于脉冲磁场中的家用商业和工业用电气和电子设备的性能 3 大环法 GB12190 规定了屏蔽室屏蔽效能的测量方法主要适用于各边尺寸在 1.5m15m 之间的长方形屏蔽室 4 交直流高斯计法 GB/T 2887 中 5.8.2 条磁场干扰环境场强的测试中指出可使用交直流高斯计在计算机机房内任一点测试并取最大值 C.1.4 屏蔽效率的计算 屏蔽效率的测量一般指将规定频率的模拟信号源置于屏蔽室外时 接收装置在同一距离条件下在室外和室内接收的磁场强度之比可用下式表示 SH=20Ig H0/H1 (C.3)式中H0 没有屏蔽的磁场强度 H1 有屏蔽的磁场强度 SH 屏蔽效率能单位为 dB 屏蔽效率与衰减量的对应关系参见表 C.2 表 C.2 屏蔽效率与衰减量的对应表 屏蔽效率dB 原始场强 屏蔽后的场强比 衰减量%20 1 1/10 90 40 1 1/100 99 60 1 1/1000 99.9 80 1 1/10000 99.99 100 1 1/100000 99.999 120 1 1/1000000 99.9999 C.2 测量方法和仪器 C.2.1 雷电流发生器法 试验原理见图 D.1 所示雷击电流发生器原理见图 D.2 所示 多重馈线 1.1.1 雷电通道闭合部分的模拟10m 高铁杆 图中1磁场测试仪 2雷击电流发生器 与建筑物屏蔽物多重连接的接地体 被屏蔽的建筑物 图 C.1 雷电流发生器法测试原理图 L R U C U:电压典型值为数 10kv C:电容典型值为数 10nF 图 C.2 雷电流发生器原理图 在雷电流发生器法试验中可以用低电平试验来进行 在这些低电平试验中模拟雷电流的波形应与原始雷电流相同 IEC 标准规定雷击可能出现短时首次雷击电流 if10/350s和后续雷击电流 is0.25/100s首次雷击产生磁场 Hf后续雷击产生磁场 Hs见图 D.3 和图 D.4 10 s Tp/f Hf/max Hft 图 C.3 首次雷击磁场强度10/350s上升期的模拟 t Hst 图 C.4 后续雷击磁场强度0.25/100s上升期的模拟 Hs/max 0.25 s Tp/s t 磁感应效应主要是由磁场强度升至其最大值的上升时间规定的首次雷击磁场强度 Hf可用最大值Hf/max25KHz的阻尼振荡场和升至其最大值的上升时间 Tp/f(10s波头时间)来表征同样后续雷击磁场强度 Hs 可用 Hs/max1MHz和 Tp/s0.25s来表征 当发生器产生电流 io/max为 100kA建筑物屏蔽网格为 2m 时实测出不同尺寸建筑物的磁场强度如表 C.3 表 C.3 不同尺寸建筑物内磁场强度测量实例 建筑物类型 建筑物长宽高m LWH H1/max中心区A/m H1/maxdw=ds/1处A/m 1 101010 179 447 2 505010 36 447 3 101050 80 200 注H1/max LPZ1 区内最大磁场强度 dw 闪电直击在格栅形大空间屏蔽上的情况下被考虑的点 LPZ1 区屏蔽壁的最短距离 ds/1 闪电击在格栅形大空间屏蔽以外附近的情况下LPZ1 区内距屏蔽层的安全距离 C.2.2 浸入法 GB/T17626.9idt IEC 61000-4-9对设备进行脉冲磁场抗扰度试验中规定 受试设备EUT可放在具有确定形状和尺寸的导体环称为感应线圈的中部当环中流过电流时在其平面和所包围的空间内产生确定的磁场试验磁场的电流波形为 6.4/16s 的电流脉冲试验过程中应从 xyz 三个轴向分别进行 由于受试设备的体积与格栅形大空间屏蔽体相比甚小 此法只适于体积较小设备的测试和在矮小的建筑物屏蔽测量时可参照使用具体方法见 GB/T17626.9 C.2.3 大环法 GB12190高性能屏蔽室屏蔽效能的测量方法规定了高性能屏蔽室相对屏蔽效能的测试和计算方法主要适用于 1.515.0m 之间的长方形屏蔽室采用常规设备在非理想条件的现场测试 为模拟雷电流频率 在测试中应选用的常规测试频率范围为 100Hz20MHz 模拟干扰源置于屏蔽室外其屏蔽效能计算公式如本标准附录 C.3 式测试用天线为环形天线并提出下列注意事项 1在测试之前应把被测屏蔽室内的金属及带金属的设备含办公用桌椅柜子搬走 2在测试中所有的射频电缆电源等均应按正常位置放置 大环法可根据屏蔽室的四壁均可接近时而采用优先大环法或屏蔽室的部分壁面不可接近时而采用备用大环法现将备用大环法简要介绍如下 1 发射环使用频段 I100Hz200kHz的环形天线 2 当屏蔽室的一个壁面是可以接近时将磁场源置于屏蔽室外并用双绞线引至可接近的壁沿壁边布置发射环环的平面与壁面平行其间距应大于 25cm可用橡胶吸力杯将发射环固定在壁面上 3 磁场源由通用输出变压器常闭按纽开关具有 1W 输出的超低频振荡器热电偶电流表组成 4 屏蔽室内置检测环衰减器和检测仪其中检测环的直径为 300mm 5 当检测仪采用高阻选频电压表时 SH=20IgV0/V1 C.4 C.2.4 其他测量方法 C.2.4.1 以当地中波广播频点对应的波头做为信号源将信号接收机分别置于建筑物内和建筑物外分别测试出信号强度 E0和 E1用下式计算出建筑物的屏蔽效能 SE=20IgE0/E1 C.5 测试时接收机应采用标准环形天线当天线在室外时环形天线设置高度应为 0.6m0.8m与大的金属物如铁栏杆汽车等应距 1m 以外当天线在室内时其高度应与室外布置同高并置在距外墙或门窗 35m 远处室内布置与大环法的要求相同 用本方法可测室内场强A2和室外场强A1,蔽效能为其代数差A1A2 C.2.4.2 可使用专门的仪器设备如 EMP-2 或 EMP-2HC 等脉冲发生器进行与备用大环法相似的测试其区别于备用大环法的内容有 1 脉冲发生器置于被测墙外约 3m 处发生器产生模拟雷电流波头的条件如 10s0.25s及 2.6s0.5s发生器的发生电压可达 5kV8 kV电流 419kA 2 从被测建筑物墙内 0.5m 起每隔 1m 直至距内墙 56m 处每个测点进行信号电势的测量被测如房间较深在 56m 处之后可每隔 2m或 3m4m测信号电势一次直至距被测墙体对面墙的 0.5m 处 平移脉冲发生器在对应室内测量的各点处测量无屏蔽状况的信号电势 各点的屏蔽效能为 E=20Ige0/e1 C.6 式中e0 无屏蔽处信号电势 e1 有屏蔽处信号电势 建筑物的屏蔽效能应是各点的平均值 附 录 D 规范性附录 土壤电阻率的测量 D.1 总则 D.1.1 测量目的 为解决本标准附录 A规范性附录中涉及到土壤电阻率的相关规定和计算公式中的要求附录 D 引用了 GB/T17949.1 的相关内容 D.1.2 一般原则 D.1.2.1 土壤电阻率是土壤的一种基本物理特性 是土壤在单位体积内的正方体相对两面间在一定电场作用下 对电流的导电性能 一般取每边长为 10mm 的正方体的电阻值为该土壤电阻率单位为m D.1.2.2 土壤电阻率的影响因子有土壤类型含水量含盐量温度土壤的紧密程度等化学和物理性质 同时土壤电阻率随时深度变化较横向变化要大很多 因此 对测量数据的分析应进行相关的校正本标准只对接地装置所在的上层几米以内土壤层进行测量不考虑土壤电阻率的深层变化 D.1.2.3 在进行土壤电阻率测量之前宜先了解土壤的地质期和地质构造并参阅表 D.1对所在地土壤电阻率进行估算 表 D.1 地质期和地质构造与土壤电阻率 土壤电阻率 第四纪 白垩纪 第三纪 第四纪 石炭纪 三叠纪 寒武纪 奥陶纪 泥盒纪 寒武纪前 和寒武纪 1海水 砂质粘土 粘土 白垩 白垩 暗色岩 辉绿岩 页岩 石灰石 砂岩 页岩 石灰石 砂岩 大理石 10 特低 30 甚低 100 低 300 中 1000高 3000甚高 10 000特高 表层为沙砾和石子的土壤 砂岩 石英岩 板石岩 花岗岩 片麻岩 D.1.2.4 土壤电阻率的测量方法有土壤试样法三点法深度变化法两点法西坡 Shepard 土壤电阻率测定法四点法等本标准主要介绍四点法 D.1.2.5 在采用四点法测量土壤电阻率时应注意如下事项 1 试验电级应选用钢接地棒且不应使用螺纹杆在多岩石的土壤地带宜将接地棒按与铅垂方向成一定角度斜行打入倾斜的接地棒应躲开石头的顶部 2 试验引线应选用挠性引线以适用多次卷绕在确实引线的长度时要考虑到现场的温度引线的绝缘应不因低温而冻硬或皲裂引线的阻抗应较低 3 对于一般的土壤因需把钢接地棒打入较深的土壤宜选用 24kg 重量的手锤 4 为避免地下埋设的金属物对测量造成的干扰在了解地下金属物位置的情况下可将接地棒排列方向与地下金属物管道走向呈垂直状态 5 在测量变电站和避雷器接地极的时候应使用绝缘鞋绝缘手套绝缘垫及其他防护手段要采取措施使避雷器放电电流减至最小时才可测试其接地极 6 不要在雨后土壤较湿时进行测量 D.2 测量方法四点法 D.2.1 等距法或温纳Wenner法 将小电极埋入被测土壤呈一字排列的四个小洞中埋入深度均为直线间隔均为测试电流流入外侧两电极而内侧两电极间的电位差可用电位差计或高阻电压表测量如图 B.1 所示设为两邻近电极间距则以的单位表示的电阻率为 aR/1+D.1 式中土壤电阻率 所测电阻 电极间距 电极深度 当测试电极入地深度不超过 0.1可假定0 则计算公式可简化为 2aR D.2 D.2.2 非等距法或施伦贝格巴莫SchlumbergerPalmer法 主要用于当电极间距增大到 40以上采用非等距法其布置方式见图 B.2此时电位极布置在相应的电流极附近如此可升高所测的电位差值 这种布置当电极的埋地深度与其距离和相比较甚小时则所测得电阻率可按下式计算 图 D.2 电极非均匀布置图3 电极非均匀布置VI2a a c(c+d)R/d D.3 式中 土壤电阻率 所测电阻 电流极与电位极间距 电位极距 D.3 测量数据处理 D.3.1 为了了解土壤的分层情况在用等距法测量时可改变几种不同的 a 值进行测量如=2451015202530m 等 D.3.2 根据需要采用非等距法测量测量电极间距可选择 405060按公式 B.2-3 计算相应的土壤电阻率根据实测值绘制土壤电阻率与电极间距的二维曲线图采用兰开斯特琼斯The Laneaste-Jones法判断在出现曲率转折点时即是下一层土壤其深度为所对应电极间距的 2/3 处 D.3.3 土壤电阻率应在干燥季节或天气晴朗多日后进行因此土壤电阻率应是所测的土壤电阻率数据中最大的值为此应按下列公式进行季节修正=0 D.4 式中 0所测土壤电阻率 a2+4b2 a2+b2 图 D.1 电极均匀布置 IV图2 电极均匀布置 季节修正系数见表 D.2 表 D.2 根据土壤性质决定的季节修正系数表 土壤性质 深度m 1 2 3 粘土 0.50.8 3 2 1.5 粘土 0.83 2 1.5 1.4 陶土 02 2.4 1.36 1.2 砂砾盖以陶土 02 1.8 1.2 1.1 园地 03 1.32 1.2 黄沙 02 2.4 1.56 1.2 杂以黄沙的砂砾 02 1.5 1.3 1.2 泥炭 02 1.4 1.1 1.0 石灰石 02 2.5 1.51 1.2 注1在测量前数天下过较长时间的雨时选用 2在测量时土壤具有中等含水量时选用 3在测量时可能为全年最高电阻即土壤干燥或测量前降雨不大时选用 D.4 测量仪器 可按 GB/T17949.1 中 12测量仪器的规定选用下列任一种仪器 1 带电流表和高阻电压表的电源 2 比率欧姆表 3 双平衡电桥 4 单平衡变压器 5 感应极化发送器和接收器 附 录 E 资料性附录 部分检测仪器的主要性能和参数指标 E.1 测量工具和仪器 E.1.1 尺 钢直尺测量上限mm150300500100015002000 钢卷尺自卷式或制动式测量上限m1233.55 摇卷盒式或摇卷架式测量上限m510152050100 卡钳 全长mm100125200250300350400450500600 游标卡尺全长mm0150 分度值mm0.02 E.1.2 经纬仪 测风经纬仪测量范围仰角 -501800 方位 003600 读数最小格值0.10 E.2 工频接地电阻测试仪 测量范围01 最小分度值0.01 010 0.1 0100 1 E.3 土壤电阻率测试仪 许多工频接地电阻测试仪具有土壤电阻率测试功能 综合多种测试仪 仪器主要参数指标见表 E.1 表 E.1 土壤电阻率测试仪主要参数指标 测量范围/m 分辨率/m 精度 019.99 0.01 20199.9 0.1 2001999 1(2+2a0.02);99.192a 2k19.99k 10(2+2a0.2);9.199299.19a 20k199.9k 100(2+2a2);9.1992a E.4 毫欧表 毫欧表主要用以电气连接过渡电阻的测试 含等电位连接有效性的测试 其主要参数指标见表 E.2 表 E.2 毫欧表参数指标 测量范围/m 分辨率/m 测量电流/A 精度 019.9 0.01 0.1 0.1%+3d 20200 0.1 0.1 0.1%+2d E.5 绝缘电阻 E.5.1 绝缘电阻测试应用及主要仪器 在本标准中绝缘电阻测试主要用于采用 S 型连接网络时除在接地基准点ERP外是否达到规定的绝缘要求和 SPD 的绝缘电阻测试要求 绝缘电阻测试仪器主要为兆欧表按其测量原理可分为 直接测量试品的微弱漏电流兆欧表 测量漏电流在标准电阻上电压降的电流电压法兆欧表 电桥法兆欧表 测量一定时间内漏电流在标准电容器上积聚电荷的电容充电法兆欧表 兆欧表可制成手摇式晶体管式或数字式 除兆欧表外也可以使用 1.2/50s波形的冲击电流发生器进行冲击以测试 S 型网络除 ERP 外的绝缘 E.5.2 兆欧表或绝缘电阻测试仪主要参数指标见表 E.3 表 E.3 兆欧表或绝缘电阻测试仪主要参数指标 额定电压/V 量限/M 延长量限/M 准确度等级 100 0200 500 1.0 250 0500 1000 1.0 500 02000 1.0 1000 05000 1.0 2500 010000 1.5 5000 21035105 1.5 E.6 环路电阻测试仪 N-PE 环路电阻测试仪不仅可应用于低压配电系统接地型式的判定也可用于等电位连接网络有效性的测试其主要参数指标见表 E.4 表 E.4 环路电阻测试仪主要参数指标 显示范围/分辨率/精度 0.0019.99 0.01 20.0199.9 0.1 2001999 1 2%+3d E.7 指针或数字万用表 万用表应有交流a.c和直流d.c的电压电流电阻等基本测量功能也可有频率测量的性能其主要参数指标见表 E.5 表 E.5 万用表主要参数指标 性能 量程 分辨率 精度 直流电压d.c 0.2V 2V 20V 200V 400V 0.1mV 1mV 10mV 100mV 1000mV 0.8%+2d 交流电压a.c 200V 400V 750V 0.1V 1V 10V 1.5%+10d 电流a.c 或 d.c 10A 1mA 0.5%+30d 电阻 30M 1m 0.1%+5d E.8 电涌保护器SPD测试仪器 E.8.1 压敏电压测试仪 压敏电压测试仪主要参数指标见表 E.6 表 E.6 压敏电压测试仪主要参数指标 量程 允许误差 恒流误差 0.75U1mA下漏电流量程 漏电流测试允许误差 漏电流分辨率 01700V 2%+1d 1mA5 A 0.1199.9 A 2 A1d 0.1 A E.8.2 限制电压测试仪 利用混合波雷击电涌测试仪可测试限压型 SPD 的残压 混合型 SPD 的限制电压 仪器主要参数见表E.7 表 E.7 混合波雷击电涌测试仪主要参数指标 项目 波头时间 半峰值时间 其他 开路电压波形 1.2 s30%50 s20%开路电压26kV10%短路电流波形 8 s20%20 s20%短路电流13kV10%虚拟阻抗 20.25 电源 220Va.c10%50Hz5Hz E.9 电磁屏蔽用测试仪 电磁屏蔽用测试仪主要参数指标见表 E.8 表 E.8 电磁屏蔽测试仪主要参数指标 频率范围 输入电平范围 参考电平准确度 0.15MHz1GHz 100dBm20dBm 1dBm(80MHz)附 录 F 资料性附录 防雷装置检测业务表格式样 F.1F.1 表 F.1F.7 给出了防雷装置检测业务表格的式样 F.2F.2 填写表 F.1F.7 中应注意如下事项 F.2.1 受检单位基本情况 F.2.1 受检单位基本情况 F.2.1.1 受检单位基本情况和防雷类别确定 F.2.1.1 受检单位基本情况和防雷类别确定 受检单位基本情况包括单位性质办公厂矿住宅商贸医疗等建构筑物长宽高储存爆炸物质易燃物质情况等然后按本标准附录 A.1规范性附录的规定确定其防雷类别 当受检单位建筑物可同时划为第二类和第三类防雷建筑物时应划为第二类防雷建筑物 当受检单位在同一地址有多处建筑物时表 F.1 只需填写一份当受检单位在不同地址有多处建筑物时表 F.1 应按不同地址填写并归纳到同一档案编号之中 当一座建筑物中兼有第一二三类防雷建筑物时应按本标准附录 A 中 A.1.4 的规定确定防雷类别 F.2.1.2 高压供电和低压配电基本情况内容 F.2.1.2 高压供电和低压配电基本情况内容 高压供电应查明架空埋地形式架空时是否有防雷措施避雷线避雷器塔杆接地状况等输电电压值等 低压配电应查明变压器的防雷措施 低压配电接地形式 低压供电线路的敷设方法 总配电柜 盘分配电盘的位置等 F.2.1.3 保护对象基本情况内容 F.2.1.3 保护对象基本情况内容 应查明受检单位防雷装置的主要保护对象如人建筑物重要管道电气和信息技术设备特别应查明被保护设备的耐用冲击电压额定值 F.2.1.4 防雷装置设置基本情况 F.2.1.4 防雷装置设置基本情况 指外部防雷装置和内部防雷装置中 SPD 的设置情况屏蔽如有专用屏蔽室时可做说明一般情况下屏蔽与等电位连接情况均在具体检测表格中填写 F.2.1.5 其他情况 F.2.1.5 其他情况 其他需调查说明的情况如防雷区的划分等可填入其他情况栏中 F.2.2 外部防雷装置的检测 F.2.2 外部防雷装置的检测 F.2.2.1 接闪器检查 F.2.2.1.1 接闪器不止一种时应分别填入接闪器一接闪器二栏中栏目不够时可另加纸 F.2.2.1.2 接闪器形式可按实际填入如避雷针网带线网应标明网格尺寸金属屋面金属旗杆栏杆装饰物广告牌铁架钢罐等应说明是否暗敷 F.2.2.1.3 检查安装情况见本标准 5.2.2 条的规定 F.2.2.1.4 首次检测时应绘制接闪器布置平面图和保护范围计算过程及各剖面图示 F.2.2.1.5 第一类防雷建筑物架空避雷线与风帽放散管之间距离填入安全距离栏内 F.2.2.2 引下线检查和测量 F.2.2.2.1 引下线检测应符合本标准 5.3 条的要求并填入相应栏内 F.2.2.2.2 备注栏 凡表格中未包含的项目如第一类防雷建筑物与树木的距离避雷带跨越伸缩缝的补偿措施接闪器上有无附着的其它电气线路接闪器和引下线的防腐措施等 F.2.2.3 接地装置的检测 F.2.2.3.1 土壤电阻率估算值可根据表 D.1 选取填入相应的栏内 F.2.2.3.2 为防止地电位反击第一类防雷建筑物的独立地检测数值可分别填入对应的栏内如独立地超过 6 处栏目不够时可另加纸 F.2.2.3.3 两相邻接地装置的电气连接检测应按本标准 5.4.2.2 条的规定执行并将阻值填入相应的栏内同时确认是否为电气导通 F.2.2.3.4 共用接地系统由两个以上地网组成时应分别填入第一第二地网栏内只有一个地网时只填第一地网并填明地网材料网格尺寸和所包围的面积及测得的接地电阻值 F.2.2.4 防侧击装置 当被检建筑物需防侧击时应进行防侧击装置检测并填入表 2 相应栏内 F.2.2.5 外部防雷装置检测综评 在完成了外部防雷装置检测后检测员负责人应就外部防雷装置是否符合本标准的有关规定进行综评同时可提出整改意见 F.2.3 磁场强度和屏蔽效率的检测 F.2.3 磁场强度和屏蔽效率的检测 F.2.3.1 建筑物格栅形大空间屏蔽 F.2.3.1.1 本栏适用于建筑物为钢筋混凝土或砖混结构同时按闪电直接击在位于 LPZOA区格栅形大空间屏蔽上的最严重的情况下计算建筑物内 LPZ1 区内 Vs 空间某点的磁场强度 H1由于首次雷击产生的磁场强度大于后续雷击产生的磁场强度本栏只对首次雷击产生的磁场强度进行计算 F.2.3.1.2 H1值计算可按实际需要计算的 ABC 各点所在位置分别将 dw该点距 LPZ1 区屏蔽壁的最短距离/mdr该点距 LPZ1 区屏蔽顶的最短距离/m填入表格中io取200000A/一类150000A/二类 100000A/三类w 取屏蔽层 建筑物主钢筋 网格尺寸/m,代入公式 H1=0.01iow/dw 计算 dr F.2.3.1.3 对处于 LPZ2 区内各点如 D 点E 点的磁场强度 H2计算应按 H2=H1/10SF/20公式计算其中屏蔽系数应按表 A.8.2.2 中 25KHZ栏选取其中要代入不同金属材料的半径值 rm F.2.3.2 磁场强度的实测 磁场强度采用仪器实测时可将相关数据填入对应表格中 F.2.3.3 综合评估 在对被保护设备所在位置进行磁场强度计算或实测后 应查明该位置上设备电磁兼容的磁场强度耐受值并进行防护安全性的评估 F.2.4 等电位连接测试 F.2.4.1 大尺寸金属物的等电位连接 大尺寸金属物是指设备管道构架电缆金属外皮钢屋架钢门窗金属广告牌玻璃幕墙的支架擦窗机吊车栏杆放散管和风管等物其等电位连接检测应符合本标准 5.7.2.1 条的要求 F.2.4.2 平行敷设长金属物的等电位连接 平行敷设的管道构架和电缆金属外皮等长金属物其净距小于规定值时应按本标准 5.7.2.2条的规定进行检测 F.2.4.3 长金属物的弯头等连接检查 第一类防雷建筑物中长金属物连接处如弯头阀门法兰盘的连接螺栓少于 5 根时或虽多于 5根但处于腐蚀环境中时应用金属线跨接应按本标准 5.7.2.3 条的规定进行检测 F.2.4.4 信息技术设备等电位连接检测 F.2.4.4.1 信息技术所在空间如计算机房的概况含房间在建筑物中的位置含是否在顶层是否处于其它房间中央等房间的长宽高度是否有防静电地板设备数量和布置等 F.2.4.4.2 如信息技术设备的系统相对较小采用了星型连接结构S 型应按本标准 5.7.1.4 条和5.7.2.10 条的要求对 ERP 处及信息设备的所有金属组件进行连接过渡电阻和绝缘电阻的测试 F.2.4.4.3 如信息系统较大采用了网型连接结构M 型应按本标准 5.7.1.4 条和 5.7.2.10 条的要求进行检测和测试 F.2.5 电涌保护器SPD检测 F.2.5.1 连接至低压配电系统的 SPD 第一级可安在建筑物入口处的配电柜上或与屋面电气设备相连的配电盘上第二级可安在各楼层的配电箱上 F.2.5.2 SPD 的检测应符合本标准 5.8 条的规定 F.2.5.3 表中 Uc值应根据生产厂提供的数据抄入同时应按本标准中表 3 的要求进行检查表中 Iimp值或 IN值应根据生产厂提供的数据抄入同时应按本标准 5.8.1.3 的要求进行检查 F.2.5.4 除 Uc和 Iimp或 IN值外表中其他各栏需进行实测并按本标准 5.8 条的规定检查是否合格 F.2.5.5 连接至电信和信号网络的 SPD 的检测与连接至低压配电系统的 SPD 基本相同其中标称频率范围和插入损耗值应按生产厂提供的数据抄入 表 F.1 防雷装置检测原始记录表表 1 受检单位基本情况 检测日期 档案编号 页数 共 页 单位名称 地址 联系部门 联系人 联系电话 邮编 受检单位基本情况和防雷类别确定 受检单位高压供电和低压配电基本情况 受检单位主要防雷保护对象和电气信息设备基本情况 受检单位防雷装置设置基本情况及雷灾历史 其他情况LPZ 划分等 表 F.2 防雷装置检测原始记录表表 2 外部防雷装置的检测 页数 共 页 形式针网带 架设高度及位置 材料 规格尺寸 安装 电气连接 安全距离 接 闪 器 一 检 查 保护范围 形式针网带 架设高度及位置 材料 规格尺寸 安装 电气连接 安全距离 接 闪 器 二 检 查 保护范围 形式明暗敷 主材及规格尺寸 引下线根数及间距 断接卡及保护措施 安装情况检查 引下线各测点工频接地电阻值测量 测点编号 1 2 3 4 5 6 7 8 9 10 工频电阻 测点编号 11 12 13 14 15 16 17 18 19 20 工频电阻 测点编号 21 22 23 24 25 26 27 28 29 30 引 下 线 工频电阻 备 注 表 F.2 防雷装置检测原始记录表表 2续 1 外部防雷装置的检测 页数 共 页 土壤性质构造 土壤电阻率估算值 测试深度和方法 测试值 土壤电阻率 季节修正系数 修正值 测点编号 1 2 3 4 5 6 空气中距离/Sa1 地中距离/Se1 接地工频电阻 接地冲击电阻/Ri 被保护物高度/hx 独立地检测 合格判定 架空金属管道接地电阻值 架空线金具接地电阻值 两相邻接地装置电气连接 共地网的组成 第一地网构成 地阻值 第二地网构成 地阻值 共用接地系统检测 第三地网构成 地阻值 人工水平接地体构成 人工重直接地体构成 人工接地体的检测 防跨步电压措施 测量编号 1 2 3 4 5 6 7 8 9 10 工频电阻 冲击阻抗 测点编号 11 12 13 14 15 16 17 18 19 20 工频电阻 冲击阻抗 测点编号 21 22 23 24 25 26 27 28 29 30 工频电阻 工频接地电阻与冲击接地阻抗换算 冲击阻抗 接 地 装 置 备 注 表 F.2 防雷装置检测原始记录表表 2续 2 外部防雷装置的检测 页数 共 页 均压环的构成形式 均压环的间距/m 钢构架和主钢筋的连接 防 侧 击 装 置 外墙栏杆金属门窗和主钢筋的连接 编号 仪器名称 仪器型号 仪器号 仪器检定有限期 1 2 3 4 5 6 7 8 9 10 11 检 测 仪 器 设 备 12 外 部 防 雷 装 置 检 测 综 评 检测员 校核人 检测日期 天气状况 表 F.3 防雷装置检测原始记录表表 3 磁场强度和屏蔽效率的检测 页数 共 页 A 点所在位置 dr值/m dw值/m H1=0.01iow/dw B 点所在位置 dr值/m dw值/m H1=0.01iow/dw C 点所在位置 dr值/m dw值/m 磁场强度 H1 值 H1=0.01iow/dw D 点所在位置 屏蔽材料 材料半径 H2=H1/10SF/20 E 点所在位置 屏蔽材料 材料半径 建筑物的格栅形屏蔽 磁场强度 H2 值 H2=H1/10SF/20 位置编号 A B C D E F G H/A/m 各点实测值 SH/dB 磁场强度实测 使用仪器说明 磁场强度检测综评 检测员 校核人 检测日期 天气 状况 dr dr dr 表 F.4 防雷装置检测原始记录表表 4 等电位连接测试表 页数 共 页 序号 连接物名称 外观检查 连接导体的材料和尺寸 连接过渡电阻 值/1 2 3 4 5 6 7 8 9 10 大尺寸金属物连接 11 序号 长金属物名称和净距 跨接状况 跨接导体的材料和尺寸 跨接过渡电阻 值/1 2 3 4 5 平行敷设长金属物连接 6 7 序号 检查对象名称及位置 螺栓根数 跨接导体的材料和尺寸 跨接过渡电阻 值/1 2 3 4 5 6 7 长金属物的弯头等连接 8 表 F.4 防雷装置检测原始记录表表 4续 1 等电位连接测试表 页数 共 页 序号 连接物名称和位置 外观检测 连接导体的材料和尺寸 连接过渡电阻/1 2 3 4 5 LPZ0 与 LPZ1 连 接 6 序号 连接物名称和位置 外观检测 连接导体的材料和尺寸 连接过渡电阻/1 2 3 4 LPZ1 与 LPZ2 连 接 5 信息设备 机房 概况 星型结构 S 型 概况 星型结构检查 网格尺寸/m 材料和尺寸 连接点序号 1 2 3 4 5 6 7 8 9 10 相邻点间距/m 连接过渡电阻/信 息 技 术 设 备 连 接 网型结构检查 设备连接电阻/检 测 综 评 检测员 校核人 检测日期 天气状况 表 F.5 防雷装置检测原始记录表表 5 电涌保护器SPD检测表 页数 共 页 连接至低压配电系统的 SPD 检测 级别 第一级 第二级 第三级 编号 1 2 1 2 3 4 1 2 3 4 安装位置 产品型号 安装数量 Uc 标称值 电流 Iimp 或 In Up 检查值 脱离器检查 Iie测试值 UimA测试值 状态指示器 引线长度 连线色标 连线截 面/mm2 过渡电 阻/过电流保护 表 F.5 防雷装置检测原始记录表表 5续 1 电涌保护器SPD检测表 页数 共 页 连接至电信和信号网络的 SPD 检测 编号 1 2 3 4 5 6 7 8 安装位置 产品型号 安装数量 Uc 标称值 电流 Iimp或 In Up 测试值 绝缘电阻值 Iie测试值 UimA测试值 引线长度 连线色标 连线截面/mm2 过渡电阻/标称频率范围 线路对数 插入损耗 编号 仪器名称 仪器型号 仪器号 仪器检定有限期 1 2 检 测 仪 器 设 备 3 检测综评 检测员 校核人 检测日期 天气状况 表 F.6 防雷装置检测原始记录表表 7 防雷检测综合评估报告 检测日期 档案编号 页数 共 页 单位名称 地址 联系部门 联系人 联系电话 邮编 外部防雷装置检测综评 屏蔽效率检测综评 等电位连接检测综评 SPD 安装检测综评 综合布线检测综评 总评 年 月 日 公章 检测员 校核人 负责人 防雷装置检测站制表 附 录 G(规范性附录)本规范用词说明 G.1 执行本规范条文时对于要求严格程度的用词说明如下以便在执行中区别对待 G.1.1 表示很严格非这样做不可的用词 正面词采用必须 反面词采用严禁 G.1.2 表示严格在正常情况下均应这样做的用词 正面词采用应 反面词采用不应或不得 G.1.3 表示允许稍有选择在条件许可时首先应这样做的用词 正面词采用宜或可 反面词采用不宜 G.2 条文中指明必须按其它有关标准和规范执行的写法位应按执行或应符合要求或规定
