中望3D剖面视图使用方法介绍
在产品设计过程中，为了更加清楚地了解产品的内部构造，工程师往往需进入工程图界面，通过剖视来查看产品的内部结构。中望3D是专业的CAD/CAM一体化三维软件，在剖视方面，同样支持上述的剖视功能，不但如此，中望3D还支持设计师在建模界面直接查看产品的内部构造，无需进入工程图界面，对效率的提升更有帮助。

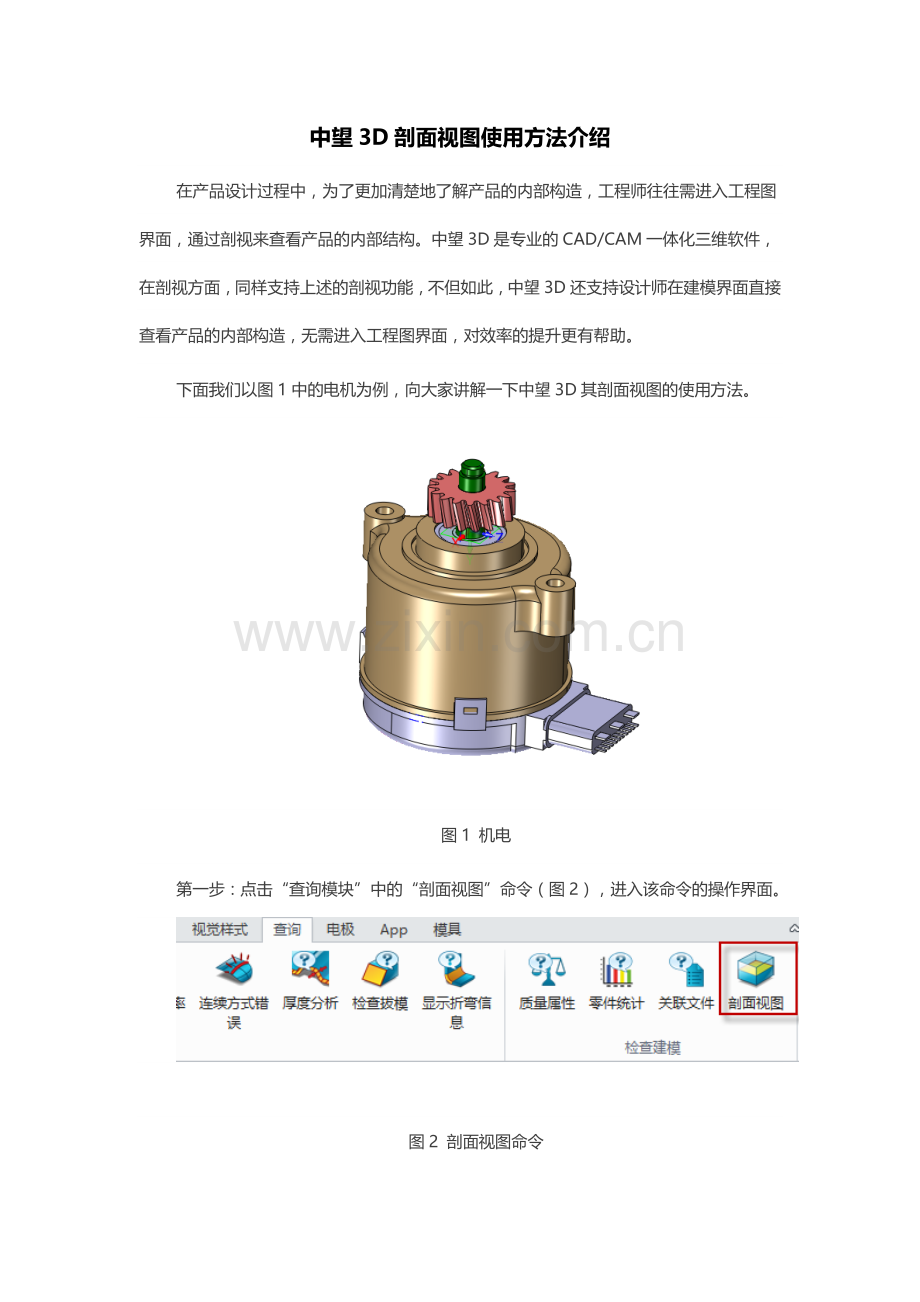

下面我们以图1中的电机为例，向大家讲解一下中望3D其剖面视图的使用方法。

图1 机电
第一步：点击“查询模块”中的“剖面视图”命令（图2），进入该命令的操作界面。

图2 剖面视图命令

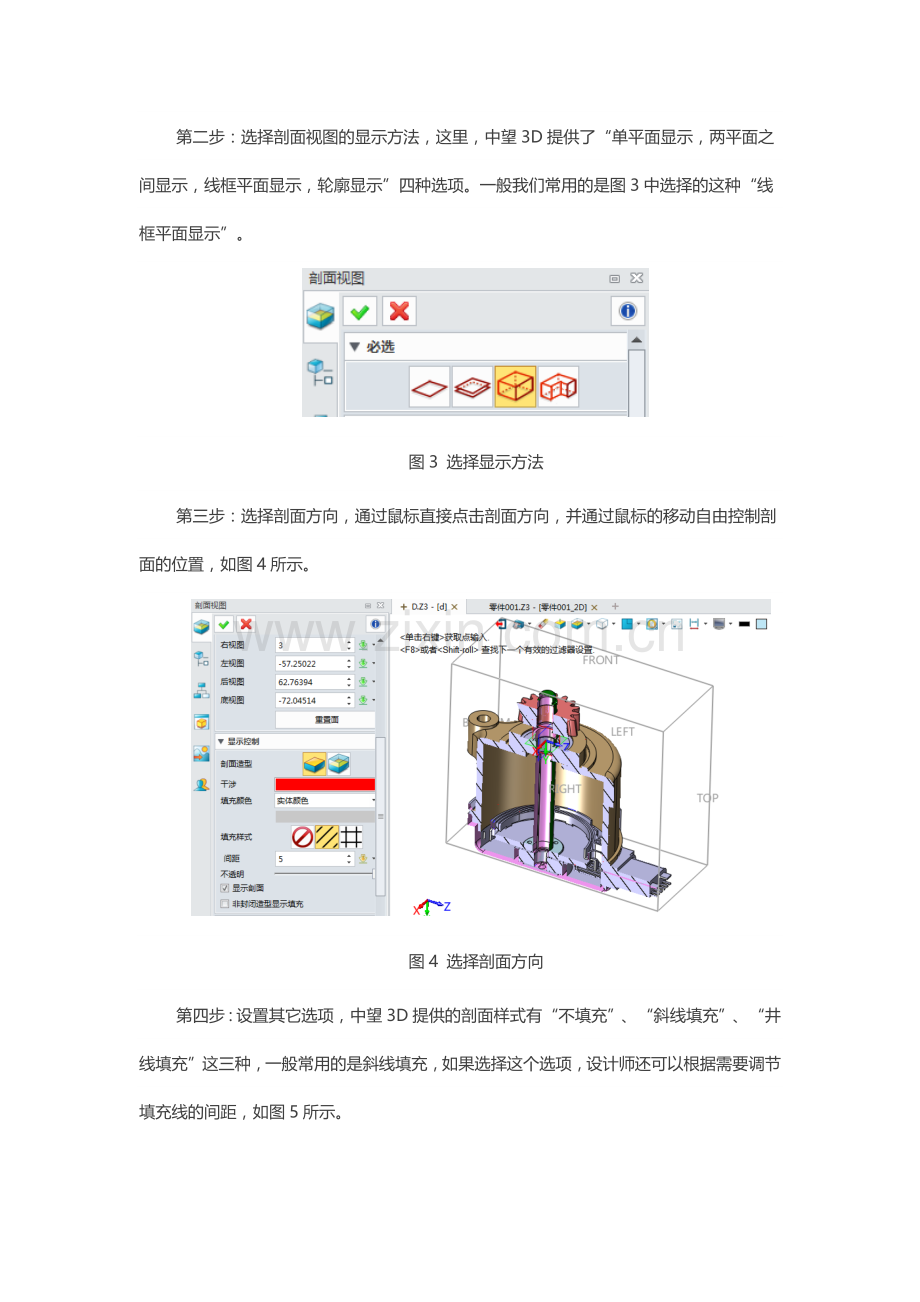

第二步：选择剖面视图的显示方法，这里，中望3D提供了“单平面显示，两平面之间显示，线框平面显示，轮廓显示”四种选项。一般我们常用的是图3中选择的这种“线框平面显示”。

图3 选择显示方法
第三步：选择剖面方向，通过鼠标直接点击剖面方向，并通过鼠标的移动自由控制剖面的位置，如图4所示。

图4 选择剖面方向
第四步：设置其它选项，中望3D提供的剖面样式有“不填充”、“斜线填充”、“井线填充”这三种，一般常用的是斜线填充，如果选择这个选项，设计师还可以根据需要调节填充线的间距，如图5所示。

图5 调整斜线填充间距
通过以上操作如果产品是实体，就可以直接查看产品剖面。但也会碰到产品不是封闭的实体,就像图4中遇到的情况，产品的部分区域并没有显示剖面线，而显示空壳。对此，中望3D产品检测功能对其进行检测，会发现产品并不是全部是实体，而是有32个开发放边，如图6所示。

图6 开放边检测
对此，我们可以在剖面视图界面中，对“非封闭造型显示填充”选项进行勾选，这样，就可以让非实体显示为剖面线了，如图7所示。

图7 勾选“非封闭造型显示填充”
通过以上操作，我们就可以在中望3D建模界面直接查看产品的内部构造，快捷方便，对设计效率的提升更有保障。
