斜床身刀架拆装步骤.doc

拆装斜床身六工位刀架步骤

刀架整体

第一步请拆卸【后端盖紧固螺栓】选择工具内六角扳手

第一步请拆卸【端盖紧固螺栓】选择工具内六角扳手

请选择工具徒手, 零部件提示(端盖)

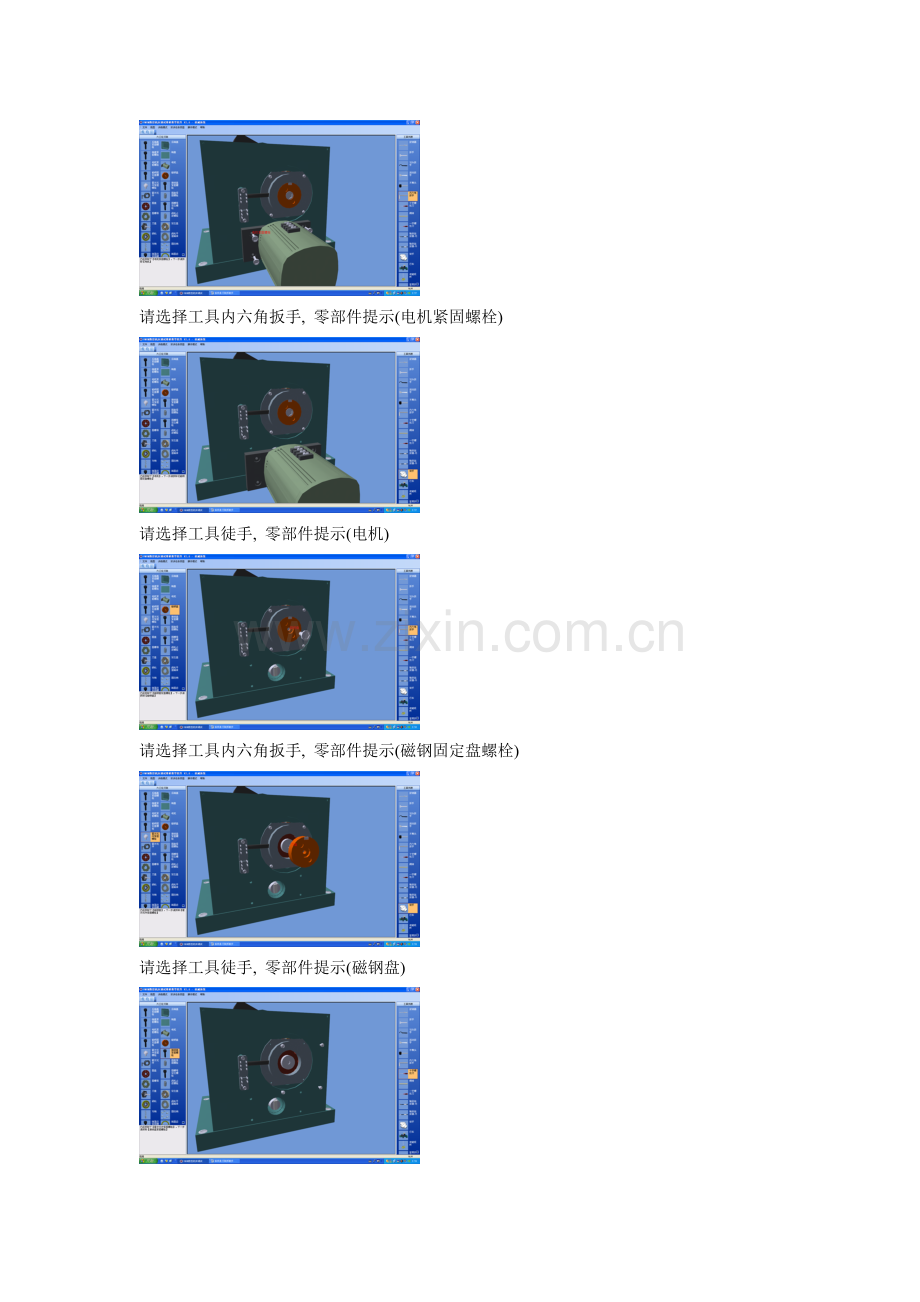

请选择工具内六角扳手, 零部件提示(电机紧固螺栓)

请选择工具徒手, 零部件提示(电机)

请选择工具内六角扳手, 零部件提示(磁钢固定盘螺栓)

请选择工具徒手, 零部件提示(磁钢盘)

请选择工具十字螺丝刀, 零部件提示(霍尔元件紧固螺栓)

请选择工具内六角扳手, 零部件提示(接线盘紧固螺栓)

请选择工具徒手, 零部件提示(霍尔元件)

请选择工具内六角扳手, 零部件提示(圆盘紧固螺栓)

请选择工具徒手, 零部件提示(圆盘)

请选择工具内六角扳手, 零部件提示(圆螺母定位螺栓)

请选择工具徒手, 零部件提示(圆螺母)

请选择工具内六角扳手, 零部件提示(涡轮止退螺栓)

请选择工具徒手, 零部件提示(刀盘)

请选择工具徒手, 零部件提示(定位盘)

请选择工具徒手, 零部件提示(涡轮)

请选择工具徒手, 零部件提示(涡轮平面轴承)

请选择工具徒手, 零部件提示(对销)

请选择工具徒手, 零部件提示(圆柱销)

请选择工具内六角扳手, 零部件提示(端面齿紧固螺栓)

请选择工具徒手, 零部件提示(端面齿)

请选择工具徒手, 零部件提示(斜齿轮轴)

请选择工具内六角扳手, 零部件提示(蜗杆压盖螺栓)

请选择工具徒手, 零部件提示(蜗杆压盖)

请选择工具徒手, 零部件提示(上轴承盖板)

请选择工具轴承起拔器-内, 零部件提示(上轴承)

请选择工具十字螺丝刀, 零部件提示(下轴承盖板紧固螺栓)

请选择工具徒手, 零部件提示(下轴承盖板)

请选择工具轴承起拔器-内, 零部件提示(下轴承)

请选择工具内六角扳手, 零部件提示(蜗杆轴齿轮紧固螺栓)

请选择工具徒手, 零部件提示(蜗杆轴)

请选择工具徒手, 零部件提示(蜗杆轴齿轮)

恭喜你，拆卸成功
