CAD工艺流程图常用图形符号.doc

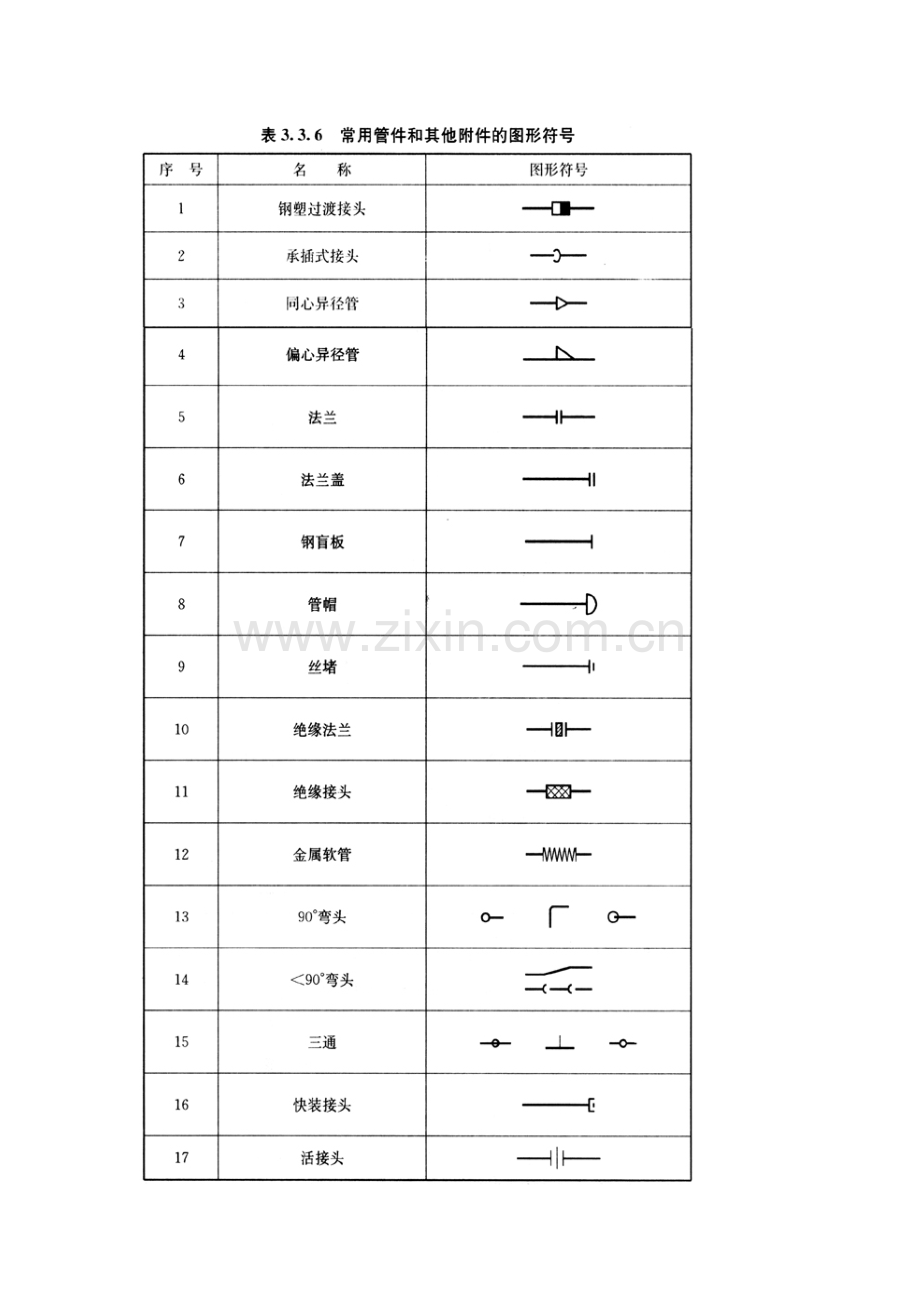

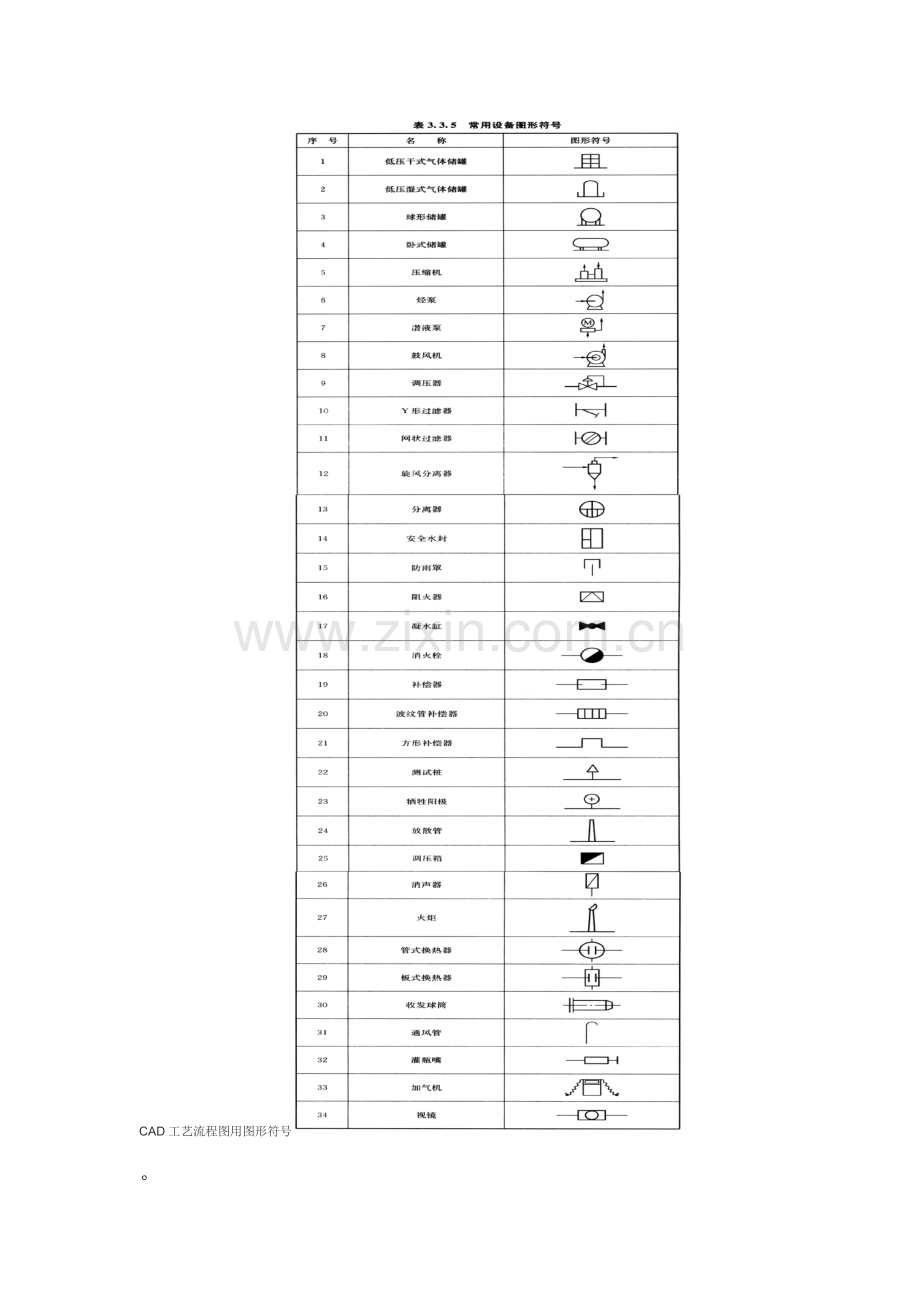

CAD工艺流程图用图形符号。3.3.7 常用阀门与管路连接方式的图形符合宜符合表3.3.7的规定。3.3.8 常用管道支座、管架和支吊架图形符号宜符合表3.3.8的规定。3.3.8 常用管道支座、管架和支吊架图形符号宜符合表3.3.8的规定。3.3.9 常用检测、计量仪表的图形符号宜符合表3.3.9的规定。3.3.10 用户工程的常用设备图形符号宜符合表3.3.10的规定。4 图样内容及画法4.1 一般规定4.1.1 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求。4.1.2 图面应突出重点、布置匀称，并应合理选用比例，凡能用图样和图形符号表达清楚的内容不宜采用文字说明。有关全项目的问题应在首页说明，局部问题应注写在对应图纸内。4.1.3 图名的标注方式宜符合下列规定： 1 当一张图中仅有一个图样时，可在标题栏中标注图名； 2 当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。4.1.4 图面布置宜符合下列规定： 1 当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制； 2 当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制； 3 图样的说明应布置在图面右侧或下方。4.1.5 在同一套工程设计图纸中，图样线宽、图例、术语、符号等绘制方法应一致。4.1.6 设备材料表应包括设备名称、规格、数量、备注等栏；管道材料表应包括序号(或编号)、材料名称、规格(或物理性能)、数量、单位、备注等栏。4.1.7 图样的文字说明，宜以“注：”、“附注：”或“说明：”的形式书写，并用“1、2、3”进行编号。4.1.8 简化画法宜符合下列规定： 1 两个及以上相同的图形或图样，可绘制其中的一个，其余的可采用简化画法； 2 两个及以上形状类似、尺寸不同的图形或图样，可绘制其中的一个，其余的可采用简化画法，但尺寸应标注清楚。4.2 图样内容及画法4.2.1 燃气厂站工艺流程图的绘制应符合下列规定： 1 工艺流程图应采用单线绘制，可不按比例绘制。其中燃气管线应采用粗实线，其他管线应采用中线(实线、虚线、点画线)，设备轮廓线应采用细实线。 2 工艺流程图应绘出燃气厂站内的工艺装置、设备与管道间的相对关系，以及工艺过程进行的先后顺序。当绘制带控制点的工艺流程图时，应同时符合自控专业制图的规定。 3 工艺流程图应绘出全部工艺设备，并标注设备编号或名称。工艺设备应按设备形状以细实线绘制或用图形符号表示。 4 工艺流程图应绘出全部工艺管线及必要的公用管线，按照各设计阶段的不同深度要求，工艺管线应注明管道编号、管道规格、介质流向，公用管线应注明介质名称、流向和必要的参数等。 5 应绘出管线上的阀门等管道附件，但不包括管道的连接件。 6 管道与设备的接口方位宜与实际情况相符。 7 管线应采用水平和垂直绘制，不宜用斜线绘制。管线不应穿越设备图形，并应减少管线交叉；当有交叉时，主要管路应连通，次要管路可断开。 8 当有两套及以上相同系统时，可只绘制一套系统的工艺流程图，其余系统的相同设备及相应阀件等可省略，但应表示出相连支管，并标明设备编号。4.2.2 燃气厂站总平面布置图的绘制应符合下列规定： 1 应绘出厂站围墙内的建(构)筑物轮廓、装置区范围、处于室外及装置区外的设备轮廓；工程设计阶段的总平面布置图应在现状实测地形图的基础上绘制，对于邻近燃气厂站的建(构)筑物及地形、地貌应表示清楚。应绘出指北针或风玫瑰图。 2 图中的建(构)筑物应标注编号或设计子项分号。对应编号或设计子项分号应给出建(构)筑物一览表；表中应注明各建(构)筑物的层数、占地面积、建筑面积、结构形式等。 3 图中应标出有爆炸危险的建(构)筑物与厂站内外其他建(构)筑物的水平净距。 4 图中应标出厂站围墙、建(构)筑物、装置区范围、征地红线范围等的四角坐标；对处于室外及装置区外的设备，应标出其中心坐标。 5 图中应用粗实线表示新建的建(构)筑物，用粗虚线表示预留建设的建(构)筑物，用细实线表示原有的建(构)筑物。 6 图中应给出厂站的占地面积、建筑物的占地面积、建筑面积、建筑系数、绿化系数、围墙长度、道路及回车场地面积等主要技术指标。4.2.3 燃气厂站设备和管道安装图的绘制应符合下列规定： 1 设备和管道的安装图应按照设计子项分号分别进行设计。安装图应包括平面图、剖面图及剖视图。 2 设备和管道安装的平面图应在设计子项的建筑平面图、结构平面图或总平面布置图的基础上绘制。应绘出设计子项内的燃气工艺设备的外轮廓线和管道，并给出设备和管道安装的定位尺寸。应按建筑图标出建(构)筑物的轴线号及主要尺寸，并应绘出墙、门、窗、柱、楼梯和操作平台等。平面图中应绘出指北针或风玫瑰图。 3 在平面图上不能表示清楚的位置，应绘制设备和管道安装的剖面图或剖视图。剖面图、剖视图应绘出剖切面投影方向可见的建(构)筑物、设备的外轮廓线和管道，并应标出设备和管道安装的定位尺寸和标高。 4 安装图中的管道编号应与流程图中的管道编号一致，并标注在管道的上方或左侧；也可用细实线引至空白处，标出管道编号、规格、材质、输送介质等。 5 安装图中的设备轮廓线应采用细实线绘制。设备编号应与设备明细表一致；当设备有操作平台时，还应标出操作平台的标高。 6 安装图中应给出设备明细表，表中应注明设备的编号、名称、规格、工艺参数、材料、数量、加工图或通用图图号、选型所执行的国家现行相关标准等内容。 7 安装图中直径小于300mm的管道宜采用单条粗实线绘制，直径大于等于300mm的管道宜采用两条粗实线绘制，法兰宜采用两条细实线绘制。埋地管道应采用粗虚线绘制，管沟内的管道应采用单粗实线绘制，并用细实线绘制出管沟的边缘。 8 安装图中的工艺管道应给出管道标高，并应注明坡度、坡向和介质流向。 9 安装图中应绘出管道的支、吊架，给出定位尺寸，并编号。总图和罐区支架宜列出支架一览表，给出支架中心坐标、管道标高、支架顶标高、地面标高、支架长度等。 10 平面图中应标注设计子项建(构)筑物的定位坐标和设备基础的定位尺寸。当有储罐区时，应标注防液堤的四角坐标。 11 剖面图、剖视图中应标出设备的安装高度、设备基础高度和设备进出口管道的标高。图中应表示出管道转弯、交叉等的方向和标高变化。 12 对于非标设备，应绘制管口方位图，并列出管口表，标明管口的压力等级、连接方式和用途等。 13 与其他设计子项相接的管道应注明续接的子项分号和图号。当管道超出本图图幅时应注明续接图纸的图号。4.2.4 小区和庭院燃气管道施工图的绘制应符合下列规定： 1 小区和庭院燃气管道施工图应绘制燃气管道平面布置图，可不绘制管道纵断面图。当小区较大时，应绘制区位示意图对燃气管道的区域进行标识。 2 燃气管道平面图应在小区和庭院的平面施工图、竣工图或实际测绘地形图的基础上绘制。图中的地形、地貌、道路及所有建(构)筑物等均应采用细线绘制。应标注出建(构)筑物和道路的名称，多层建筑应注明层数，并应绘出指北针。 3 平面图中应绘出中、低压燃气管道和调压站、调压箱、阀门、凝水缸、放水管等，燃气管道应采用粗实线绘制。 4 平面图中应给出燃气管道的定位尺寸。 5 平面图中应注明燃气管道的规格、长度、坡度、标高等。 6 燃气管道平面图中应注明调压站、调压箱、阀门、凝水缸、放水管及管道附件的规格和编号，并给出定位尺寸。 7 平面图中不能表示清楚的地方，应绘制局部大样图。局部大样图可不按比例绘制。 8 平面图中宜绘出与燃气管道相邻或交叉的其他管道，并注明燃气管道与其他管道的相对位置。4.2.5 室内燃气管道施工图的绘制应符合下列规定： 1 室内燃气管道施工图应绘制平面图和系统图。当管道、设备布置较为复杂，系统图不能表示清楚时，宜辅以剖面图。 2 室内燃气管道平面图应在建筑物的平面施工图、竣工图或实际测绘平面图的基础上绘制。平面图应按直接正投影法绘制。明敷的燃气管道应采用粗实线绘制；墙内暗埋或埋地的燃气管道应采用粗虚线绘制；图中的建筑物应采用细线绘制。 3 平面图中应绘出燃气管道、燃气表、调压器、阀门、燃具等。 4 平面图中燃气管道的相对位置和管径应标注清楚。 5 系统图应按45正面斜轴测法绘制。系统图的布图方向应与平面图一致，并应按比例绘制；当局部管道按比例不能表示清楚时，可不按比例。 6 系统图中应绘出燃气管道、燃气表、调压器、阀门、管件等，并应注明规格。 7 系统图中应标出室内燃气管道的标高、坡度等。 8 室内燃气设备、入户管道等处的连接做法，宜绘制大样图。4.2.6 高压输配管道走向图、中低压输配管网布置图的绘制应符合下列规定： 1 高压输配管道、中低压输配管网布置图应在现有地形图、道路图、规划图的基础上绘制。图中的地形、地貌、道路及所有建(构)筑物等均应采用细线绘制，并应绘出指北针。 2 图中应表示出各厂站的位置和管道的走向，并标注管径。按照设计阶段的不同深度要求，应表示出管道上阀门的位置。 3 燃气管道应采用粗线(实线、虚线、点画线)绘制，当绘制彩图时，可采用同一种线型的不同颜色来区分不同压力级制或不同建设分期的燃气管道。 4 图中应标注主要道路、河流、街区、村镇等的名称。4.2.7 高压、中低压燃气输配管道平面施工图的绘制应符合下列规定： 1 高压、中低压燃气输配管道平面施工图应在沿燃气管道路由实际测绘的带状地形图或道路平面施工图、竣工图的基础上绘制。图中的地形、地貌、道路及所有建(构)筑物等均应采用细线绘制，并应绘出指北针。 2 宜采用幅面代号为A2或A2加长尺寸的图幅。 3 图中应绘出燃气管道及与之相邻、相交的其他管线。燃气管道应采用粗实线单线绘制，其他管线应采用细实线、细虚线或细点画线绘制。 4 图中应注明燃气管道的定位尺寸，在管道起点、止点、转点等重要控制点应标注坐标；管道平面弹性敷设时，应给出弹性敷设曲线的相关参数。 5 图中应注明燃气管道的规格，其他管线宜标注名称及规格。 6 图中应绘出凝水缸、放水管、阀门和管道附件等，并注明规格、编号及防腐等级、做法。 7 当图中三通、弯头等处不能表示清楚时，应绘制局部大样图。 8 图中应绘出管道里程桩，标明里程数。里程桩宜采用长度为3mm垂直于燃气管道的细实线表示。 9 图中管道平面转点处，应标注转角度数。 10 应绘出管道配重稳管、管道锚固、管道水工保护等的位置、范围，并给出做法说明。 11 对于采用定向钻方式的管道穿越工程，宜绘出管道入土、出土处的工作场地范围；对于架空敷设的管道，应绘出管道支架，并应给出支架、支座的形式、编号。 12 当平面图的内容较少时，可作为管道平面示意图并入到燃气输配管道纵断面图中。 13 当两条燃气管道同沟并行敷设时，应分别进行设计。设计的燃气管道应用粗实线表示，并行燃气管道应用中虚线表示。4.2.8 高压、中低压燃气输配管道纵断面施工图的绘制应符合下列规定： 1 高压、中低压燃气输配管道纵断面施工图应在沿燃气管道路由实际测绘的地形纵断面图或道路纵断面施工图、竣工图的基础上绘制。 2 宜采用幅面代号为A2或A2加长尺寸的图幅。 3 对应标高标尺，应绘出管道路由处的现状地面线、设计地面线、燃气管道及与之交叉的其他管线。穿越有水的河流、沟渠、水塘等处应绘出水位线。燃气管道应采用中粗实线双线绘制。现状地面线、其他管线应采用细实线绘制；设计地面线应采用细虚线绘制。 4 应绘出燃气管道的平面示意图。 5 对应平面图中的里程桩，应分别标明管道里程数、原地面高程、设计地面高程、设计管底高程、管沟挖深、管道坡度等。 6 管道纵向弹性敷设时，图面应标注出弹性敷设曲线的相关参数。 7 图中应绘出凝水缸、放水管、阀门、三通等，并注明规格和编号。 8 应绘出管道配重稳管、管道锚固、管道水工保护、套管保护等的位置、范围，并给出做法说明及相关的大样图。 9 对于采用定向钻方式的管道穿越工程，应在管道纵断图中绘出穿越段的土壤地质状况。对于架空敷设的管道，应绘出管道支架，并给出支架、支座的形式、编号、做法。 10 应注明管道的材质、规格及防腐等级、做法。 11 宜注明管道沿线的土壤电阻率状况和管道施工的土石方量。 12 图中管道竖向或空间转角处，应标注转角度数及弯头规格。 13 对于顶管穿越或加设套管敷设的管道，应标注出套管的管底标高。 14 应标出与燃气管道交叉的其他管线及障碍物的位置及相关参数。本标准用词说明 1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下： 1) 表示很严格，非这样做不可的： 正面词采用“必须”，反面词采用“严禁”； 2) 表示严格，在正常情况下均应这样做的： 正面词采用“应”，反面词采用“不应”或“不得”； 3) 表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”，反面词采用“不宜”； 4) 表示有选择，在一定条件下可以这样做的，采用“可”。 2 条文中指定应按其他有关标准执行的写法为： “应符合的规定”或“应按执行”。引用标准名录1 房屋建筑制图统一标准GB/T 500012 技术制图 图纸幅图和格式GB/T 14689条文说明制订说明 燃气工程制图标准CJJ/T 1302009经住房和城乡建设部2009年7月8日以第345号公告批准颁布。 在标准制订过程中，编制组对燃气专业传统制图画法进行了调研，结合工程实践，参考了国内其他行业的制图标准，对燃气工程制图的各项要求作出了规定。 为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行条文规定，燃气工程制图标准编制组按章、节、条顺序编制了本标准的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把握标准规定的参考。1 总则1.0.1 本标准的编制原则是尽量与国家现行的相关标准协调、统一，并适当考虑已沿用多年的制图规定和习惯，根据燃气工程的特点，使其方便操作和管理。1.0.2 本标准也适用于改建、扩建项目中原有燃气设施的实际测绘图的绘制。1.0.4 本标准只规定了城镇燃气工程制图的基本要求，不可能将工程中出现的所有专业内容全部包括在内。因此，遇到本标准未规定的专业制图内容时，应执行国家现行有关标准。2 制图基本规定2.1 图幅2.1.1 图纸幅面和图框尺寸应与国家标准房屋建筑制图统一标准GB/T 500012001中第2.1节的规定一致，本标准未规定标题栏的尺寸和格式，使用者可根据实际情况自行确定。2.1.2 尺寸加长是当基本幅面尺寸不能满足要求时提出的，加长尺寸取整数倍是为了便于记忆和保证图纸规格的统一。长边加长后的尺寸与现行国家标准技术制图 图纸幅面和规格)GB/T 14689的要求一致。2.2 图纸编排顺序2.2.12.2.2 规定了图纸按照类型、专业等编排的顺序。2.3 图线2.3.1 本标准规定粗、中、细线线宽比例的目的是使图面层次分明，未硬性规定线宽组合，使用者可根据图样的类别、比例大小及复杂程度按照国家标准房屋建筑制图统一标准GB/T 500012001第3.0.1条的要求选择b值。当图纸幅面较大时，可以选用较大的b值；当图线较密时，可以选用较小的b值。如燃气管道规划图、可行性研究附图等可选用较大的b值。2.3.3 常用线型的选用要考虑以下因素： 1 当单独绘制设备平面图和剖面图时，设备为主要内容，其轮廓线要用粗线。在设备、管道平面图和剖面图中，首先突出管道，要用粗线；其次突出设备，要用中线。 2 管道无论采用单线还是双线表示均要以表达清楚、图面美观均衡为原则。2.4 比例2.4.2 本标准对同一图样垂直方向和水平方向分别标注不同比例的规定，与国家标准技术制图 比例GB/T 14690-93的要求一致。具体比例的选用以能够表达意图为原则，不宜过大，也不宜过小。2.4.5 工程制图时，要优先采用表2.4.5中所列的常用比例。燃气管网总平面图比例可以根据各城镇的地形图或规划图的比例确定。2.5 字体2.5.1 汉字采用长仿宋体是技术制图 字体GB/T 14691等国家标准的规定。汉字、拉丁字母、希腊字母、阿拉伯数专和；马数字组合书写的方式，应符合国家标准房屋建筑制图统一标准GB/T 500012001第4章的有关规定。2.6 尺寸标注2.6.3 “一张图宜采用一种起止符”的要求与国家标准机械制图和国家标准机械工程CAD制图规则GB/T 146651998的规定一致。短斜线采用中粗线，箭头采用实心箭头，使其比较醒目。2.6.6 尺寸数字的方向，要按图1的规定注写。若尺寸数字在30斜线区内，要按图2的形式注写。2.7 管径和管道坡度2.7.2 此标注方法主要适用于初步设计、施工图和竣工图，其他设计阶段也可以采用公称直径表示。2.8 标高2.8.1 标高标注以能表述清楚建筑及管道等的高程变化为原则，不用标注过多。依据现行国家标准房屋建筑制图统一标准GB/T 50001的规定，标高符号等腰三角形的高宜为(2.55.0)mm。2.9 设备和管道编号标注2.9.1 本条规定的编号表示方法除适用于设备及零部件外，原则上也适用于城镇燃气制图中其他需要编号的情况，如管路附件和管线设施等的编号。2.9.2 根据需要，编号标志所用圆的直径也可以加大，粗实线可以加长。2.10 剖面图的剖切符号2.10.1 剖切位置线长度和剖视方向线长度可以视图幅大小适当调整。3 常用代号和图形符号3.1 一般规定3.1.2 一套图纸中所采用的代号和图形符号可放在图纸首页总说明中，也可分别放在各相关图纸的主要图样中。3.2 管道代号3.2.1 管道代号一般来源于英文名称字头，可以表示出管道输送介质的不同参数和管道用途；管道代号尽可能采用一个字母，当采用一个字母造成混淆时可以增加字母；表3.2.1列出的是燃气工程中常用管道的代号。表1为部分常用管道代号英文名称。表1 部分常用管道代号英文名称序号管道名称管道代号英文名称1燃气管道(通用)Ggas pipe2高压燃气管道HGhigh-pressure gas pipe3中压燃气管道MGmid-pressure gas pipe4低压燃气管道LGlow-pressure gas pipe5天然气管道NGnatural gas pipe6压缩天然气管道CNGcompressed natural gas pipe7液化天然气气相管道LNGVliquefied natural gas vapor phase pipe8液化天然气液相管道LNGLliquefied natural gas liquid phase pipe9液化石油气气相管道LPGVliquefied petroleum gas vapor phase pipe10液化石油气液相管道LPGLliquefied petroleum gas liquid phase pipe11液化石油气混空气管道LPG-AIRliquefied petroleum gas mixing air pipe12人工煤气管道Mmanufactured gas pipe13供油管道Ooil supply pipe14压缩空气管道Acompressed air pipe15给水管道Wwater supply pipe16热水管道HHot-water pipe17放散管道Vvent pipe3.3 图形符号3.3.1 表3.3.1厂站常用图形符号是结合我国燃气工程的制图习惯，根据简单、形象、容易绘制的原则，经归纳整理后制定的。3.3.43.3.10 表3.3.4和表3.3.5中的图形符号常用于燃气工程的系统图、流程图等。为减少绘图工作量和有利于计算机绘图，尽量不用、少用涂黑的图形符号。对形式多样、外形复杂的设备、器具和仪表等的图形符号，一般根据其外形简化绘制。4 图样内容及画法4.1 一般规定4.1.14.1.8 规定了燃气工程各阶段制图的深度要求及内容、画法的通用要求。4.2 图样内容及画法4.2.1 本条规定了燃气厂站工艺流程图样的画法。工艺流程图可以不按比例绘制，不反映设备和管道的空间相对位置，主要反映工艺系统的组成、各组成部分的关系以及各环节内工艺过程进行的顺序；应采用单线绘制，管道与设备的接口方位可与实际情况大致相符。 3 在工艺流程图中标明全部工艺设备的编号或名称，能够比较直观地反映出该工艺系统的组成。“工艺设备按设备形状以细实线绘制或用图形符号表示”能够进一步明确工艺设备的特点及功能。 56 因储存站、液化石油气灌瓶站和气化站、门站、调压站等的工艺管线比较复杂，在管线上注明管号、管径及流向，并绘制出全部阀门、管件以及管道与设备的接口方位和阀门的排列顺序等，便于直观反映系统的工作原理和各组成部分的关系。管道的连接件指：法兰、三通、弯头等。4.2.2 本条规定了燃气厂站总平面布置图的画法。包括平面布置图的内容、线形、定位要求等。4.2.4 本条规定了小区和庭院燃气管道施工图图样的画法。 1 绘制燃气管道平面布置图，是为了确定燃气管道的平面位置以及与各建(构)筑物之间的相对关系。小区内地下管网较复杂，一般没有纵向管道综合图，因此，小区和庭院燃气管道施工图可不绘制管道纵断面图。 2 在燃气管道平面布置图中，图中的地形、地貌、道路及所有建筑物等均采用细线绘制，能更清晰地反映出燃气管道的平面位置。 35 小区和庭院燃气管道施工图可不绘制管道纵断面图，因此，要在平面图中注明管径、坡度、管道长度、标高或埋深等参数。4.2.5 本条规定了室内燃气管道施工图的制图要求。 室内燃气管道施工图包括各楼层的平面图和系统图(轴测图)。平面图按正投影法绘制，平面图上的建筑轮廓线按建筑平面图绘制，图中应标出管道的相对位置和管径；系统图按45正面斜轴测法绘制、，图中应绘出阀门、煤气表等设备及三通、弯头等管件，并标出室内燃气管道的管径、标高、坡度，以满足施工安装的要求。4.2.74.2.8 条文规定了高压、中低压燃气输配管道平面和纵断面施工图图样的画法和深度要求。
