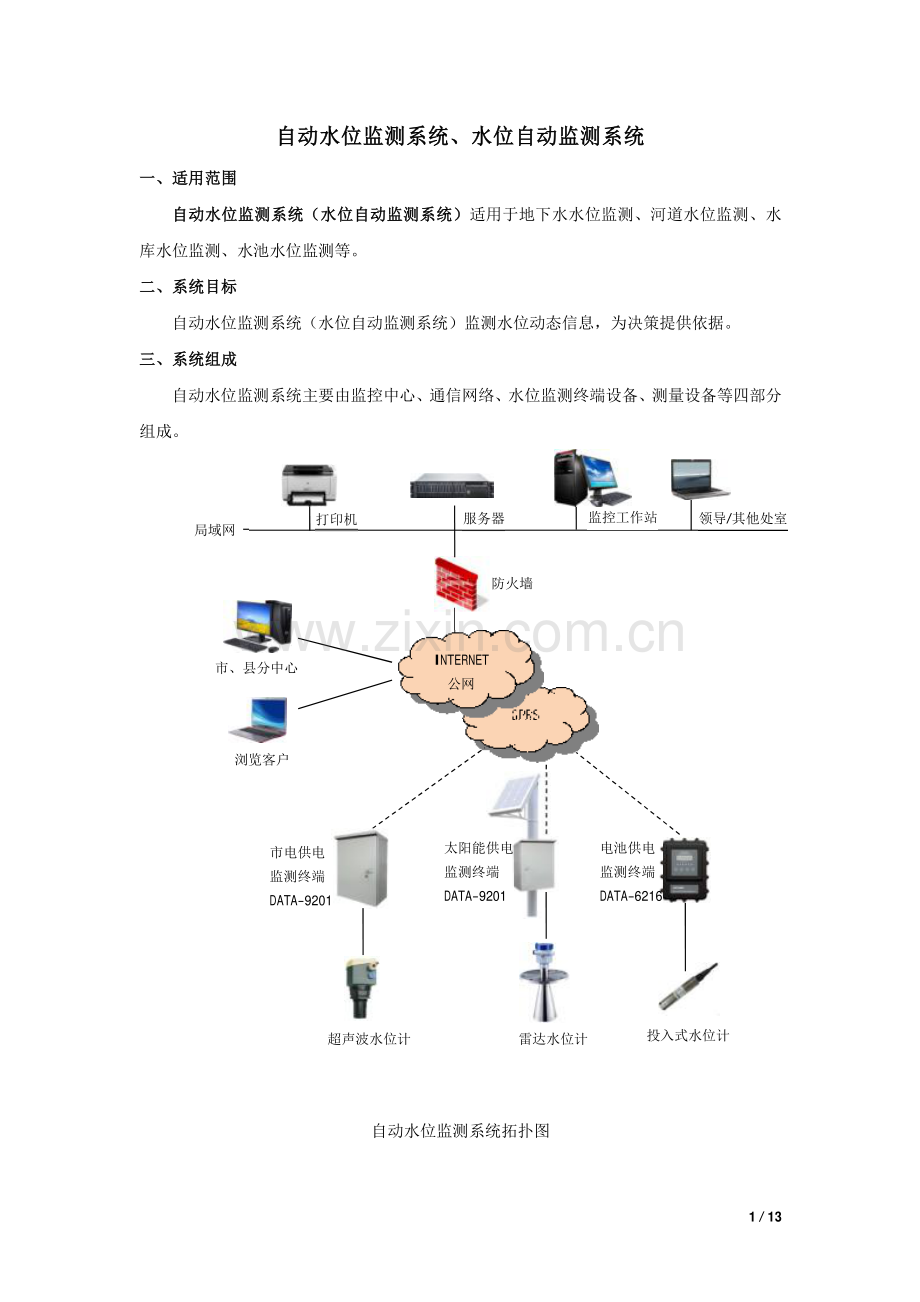

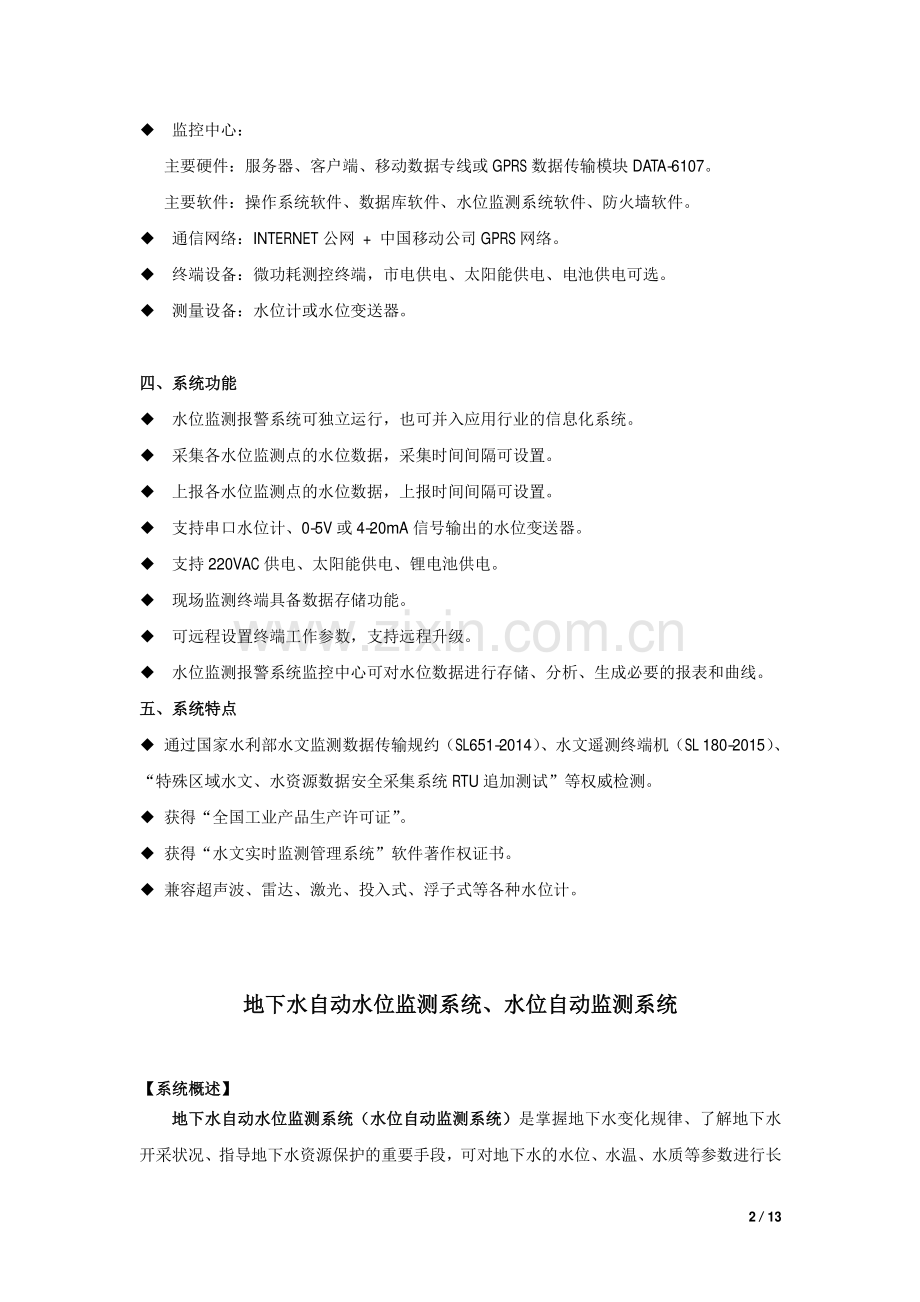

1/13 自动水位监测系统、水位自动监测系统自动水位监测系统、水位自动监测系统 一、适用范围一、适用范围 自动水位监测系统（水位自动监测系统）自动水位监测系统（水位自动监测系统）适用于地下水水位监测、河道水位监测、水库水位监测、水池水位监测等。二、系统目标二、系统目标 自动水位监测系统（水位自动监测系统）监测水位动态信息，为决策提供依据。三、系统组成三、系统组成 自动水位监测系统主要由监控中心、通信网络、水位监测终端设备、测量设备等四部分组成。自动水位监测系统拓扑图 GPRS 浏览客户市、县分中心服务器监控工作站 领导/其他处室防火墙 局域网 INTERNET 公网 打印机市电供电 监测终端 DATA-9201太阳能供电监测终端 DATA-9201 电池供电 监测终端 DATA-6216 超声波水位计 雷达水位计投入式水位计 2/13 监控中心：主要硬件：服务器、客户端、移动数据专线或 GPRS 数据传输模块 DATA-6107。主要软件：操作系统软件、数据库软件、水位监测系统软件、防火墙软件。通信网络：INTERNET 公网+中国移动公司 GPRS 网络。终端设备：微功耗测控终端，市电供电、太阳能供电、电池供电可选。测量设备：水位计或水位变送器。四、系统功能四、系统功能 水位监测报警系统可独立运行，也可并入应用行业的信息化系统。采集各水位监测点的水位数据，采集时间间隔可设置。上报各水位监测点的水位数据，上报时间间隔可设置。支持串口水位计、0-5V 或 4-20mA 信号输出的水位变送器。支持 220VAC 供电、太阳能供电、锂电池供电。现场监测终端具备数据存储功能。可远程设置终端工作参数，支持远程升级。水位监测报警系统监控中心可对水位数据进行存储、分析、生成必要的报表和曲线。五、系统特点五、系统特点 通过国家水利部水文监测数据传输规约（SL651-2014）、水文遥测终端机（SL 180-2015）、“特殊区域水文、水资源数据安全采集系统 RTU 追加测试”等权威检测。获得“全国工业产品生产许可证”。获得“水文实时监测管理系统”软件著作权证书。兼容超声波、雷达、激光、投入式、浮子式等各种水位计。地下水自动水位监测系统、水位自动监测系统地下水自动水位监测系统、水位自动监测系统 【系统概述】【系统概述】地下水自动水位监测系统（水位自动监测系统）地下水自动水位监测系统（水位自动监测系统）是掌握地下水变化规律、了解地下水开采状况、指导地下水资源保护的重要手段，可对地下水的水位、水温、水质等参数进行长 3/13 期监测并自动存储监测数据，地下水自动监测系统可对地下水的变化规律进行动态分析。针对地下水监测井分布地域广、数量众多的特点，本系统依托既有的 GPRS/CDMA 无线网络平台进行建设，具有投资成本低、建设速度快、无通信距离限制等优点。【系统拓扑图】【系统拓扑图】【系统优势系统优势 】DATA-6218 DATA-9201 4/13 【监测系统软件主要功能【监测系统软件主要功能 】测点分布总览 实时数据监测 智能数据统计 趋势曲线分析 等水位线生成 测点信息维护 5/13 6/13 【地下水水位自动监测系统设备安装现场展示】【地下水水位自动监测系统设备安装现场展示】武汉市地下水位监测现场 张家口市地下水位监测现场 7/13 河道自动水位监测系统、水位自动监测系统河道自动水位监测系统、水位自动监测系统 【概述】【概述】河道自动水位监测系统（水位自动监测系统）河道自动水位监测系统（水位自动监测系统）适用于远程监测自然河流、人工运河、景观河道等的实时水位状况，采用 GPRS/CDMA 通信时，支持远程拍照；采用光纤/ADSL 通信时，支持实时视频监控。河道自动水位监测系统在及时掌握主要流域、重点断面、城市内河的水源变化情况并及时预警洪涝事故、避免人员和经济损失等方面有着重要意义。【系统拓扑图】【系统拓扑图】宿迁市地下水位监测现场 衡水市地下水水质监测现场 8/13 【系统特点】【系统特点】水位监测点 1 水位监测点 N 河道水位监测中心 GPRS/CDMA 或 北斗卫星 光纤或 ADSL 河 道 防护筒 投入式水位计 水位监测终端DATA-9201 河 道 超声波/雷达 水位计 水位监测终端 9/13 【系统功能】【系统功能】水文监测数据传输规约（SL651-2014）水文遥测终端机（SLT180-1996）特殊区域水文、水资源数据安全采集系统RTU追加测试 获得“全国工业产品生产许可证”取得“水文实时监测管理系统”软件著作权证书 取得“水文实时监测管理系统”软件产品登记证书 兼容超声波、雷达、激光、投入式、浮子式等各种水位计。提供标准软件/数据库接口，可接入其它管理软件平台。实时监测河道水位和现场设备工作状态。水位数据越限、现场设备异常自动报警。监控中心和现场设备双向存储历史数据。自动生成水位过程分析曲线和数据统计报表。可扩展雨量、水质、流速等监测功能。可与排涝泵站实现联动，根据河道水位自动控制排涝泵组的启、停。10/13【河道自动水位监测系统设备安装现场展示【河道自动水位监测系统设备安装现场展示】水库自动水位监测系统、水位自动监测系统水库自动水位监测系统、水位自动监测系统 【系统概述】【系统概述】水库自动水位监测系统（水位自动监测系统）水库自动水位监测系统（水位自动监测系统）适用于水利管理部门远程监测水库的水位、降雨量等实时数据，同时支持远程图像监控，该系统为保障水库的适度蓄水和安全度汛提供了准确、及时的现场信息。水库水位自动监测系统做到了水库水雨情的实时监测、实现了水库的信息化管理，在保陕西省河道水位监测现场（雷达水位计）安徽省河道水位监测现场（投入式水位计）内蒙古自治区河道水位监测现场（超声波水位计）广西壮族自治区河道水位监测现场（浮子式水位计）11/13 护人民生命、财产安全方面发挥了重大作用。【系统拓扑图】【系统拓扑图】水库实时监控拓扑图 【系统特点】【系统特点】水文监测数据通信规约（SL651-2014）四川省水文测报系统技术规约（SCSW008-2011）特殊区域水文、水资源数据安全采集系统 RTU 追加测试 水文自动测报系统设备 遥测终端机（SL 180-2015）12/13 全国工业产品生产许可证 水文实时监测管理系统软件著作权证书 水文实时监测管理系统软件产品登记证书 【系统功能系统功能】水库分布位置、现场设备运行状态。水位、降雨量、设备电池电压等实时数据。GPRS/CDMA 通信时，支持定时、越限或远程手动拍照。光纤/ADSL/3G/4G 通信时，支持视频实时监控。水位/降雨量超限或现场设备故障时，自动报警 自动向责任人手机发送报警短信。自动统计水位、降雨量的时、日、月、年数据报表。自动生成水位、降雨量、电池电压等过程分析曲线。监测中心服务器和现场终端双向存储历史数据。现场平升水库监测终端可存储不少于一年的历史数据记录。【水库水位自动监测系统（自动水位监测系统）现场展示】【水库水位自动监测系统（自动水位监测系统）现场展示】13/13
