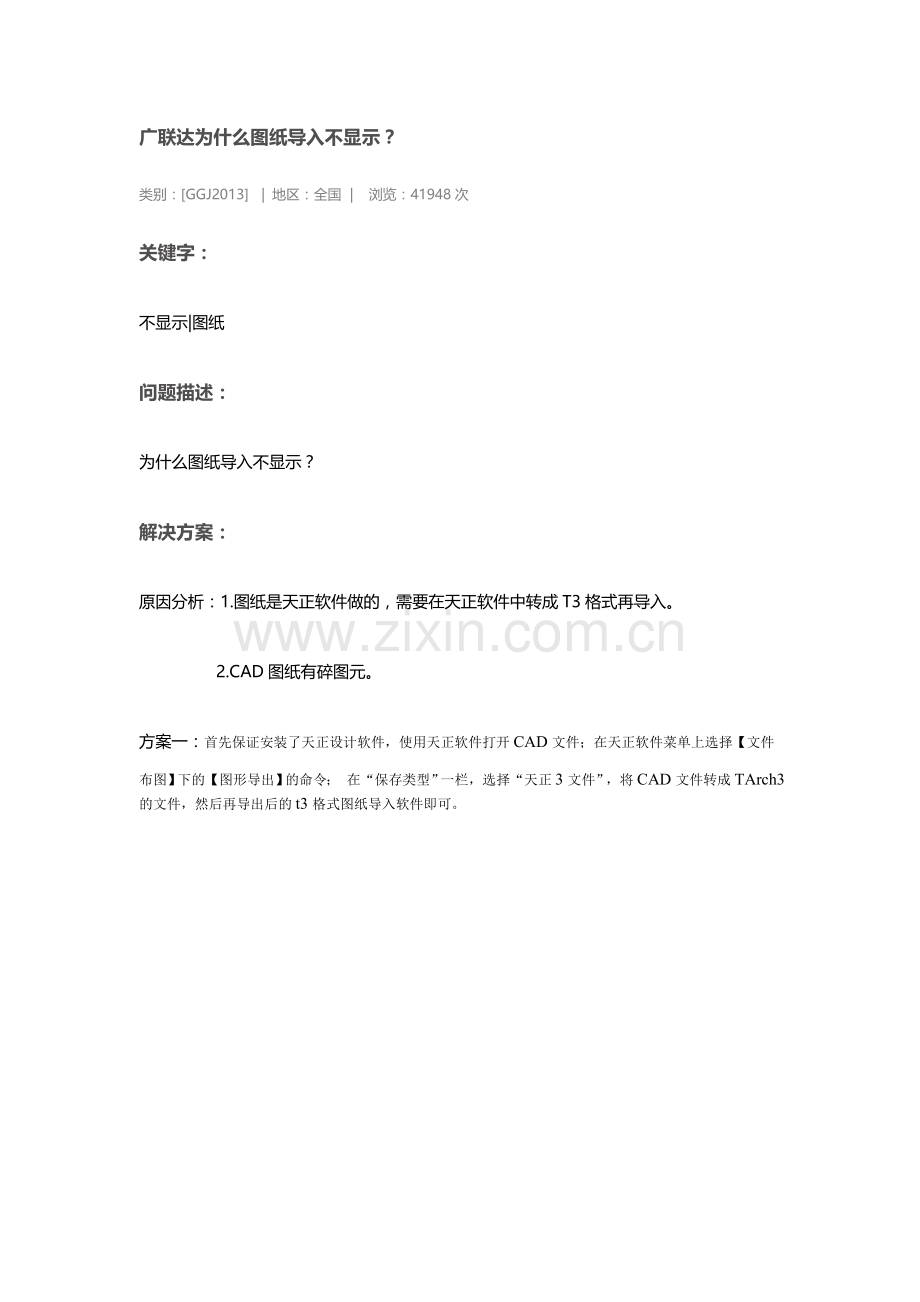

广联达为什么图纸导入不显示？
类别：[GGJ2013]   | 地区：全国  |   浏览：41948次
关键字：
不显示|图纸
问题描述：
为什么图纸导入不显示？
解决方案：
原因分析：1.图纸是天正软件做的，需要在天正软件中转成T3格式再导入。
                2.CAD图纸有碎图元。
方案一：首先保证安装了天正设计软件，使用天正软件打开CAD文件；在天正软件菜单上选择【文件布图】下的【图形导出】的命令； 在“保存类型”一栏，选择“天正3文件”，将CAD文件转成TArch3的文件，然后再导出后的t3格式图纸导入软件即可。

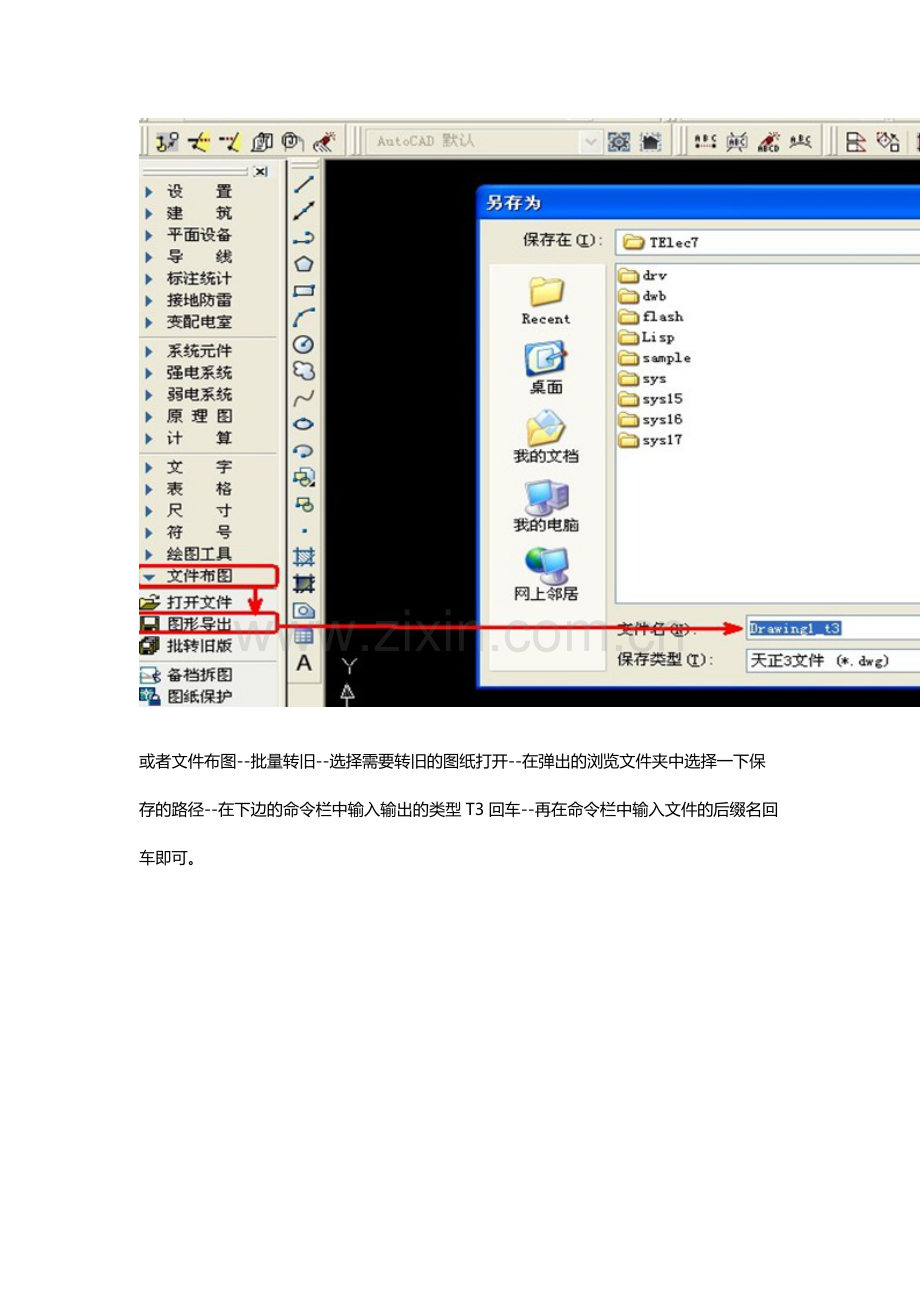

或者文件布图--批量转旧--选择需要转旧的图纸打开--在弹出的浏览文件夹中选择一下保存的路径--在下边的命令栏中输入输出的类型T3回车--再在命令栏中输入文件的后缀名回车即可。

方案二：打开CAD图纸，选中图纸后发现边上离得很远的位置也有被选中的，把多余的那些删除，再把图纸写块。
方案三：把图纸分解后再复制粘贴。
方案四：用CAD打开图纸以后选中图纸另存为，存为2007dxf这个格式即可。
方案五：图纸有密码。打开CAD图纸，将鼠标双击一根线，如果命令栏出现输入密码的命令，说明图纸有密码，需要跟设计人员要密码。
方案六：将图中版本降低，在原cad图纸在cad软件或者是天正软件中打开，另存为，文件类型选择【auto2000】，导入即可。
建议方案七：将图纸先导入钢筋抽样2009，在钢筋抽样中‘导出选中CAD图’，然后路径选择在桌面上，再重新导入软件即可。
方案八：图纸是布局图，不要直接添加图纸，选择导入布局选择添加相应的预览视口添加即可。
建议方案九：如果图纸在别的电脑可以导入的话，可以将桌面的黄色文件夹里面的CADI的格式的cad图复制后，重新导入。
方案十：在天正中打开您的图纸 ：输入Purge--回车--全部清理--全部是，然后在转T3，写块即可显示全部。
方案十一：在电脑上新建一个空白的工程，在CAD草图的界面，点添加图纸，保存图纸，然后在工程保存的路径下会自动生成一个和工程名称一致的文件夹，如图：
，
打开文件夹中的名称后缀是CADI的文件，导入相应报错的工程即可。

方案十二：在别的电脑上导入该图纸，如若别的电脑上导入可以显示，也是把文件夹中的CADI的文件导入不能显示的软件中即可。如果导入还是不显示，可以将软件卸载重新安装即可；
方案十三：直接在天正软件里打开图纸，然后在底下的命令栏输入”TXDC“(大小写无所谓）保存成T3格式图纸即可。
