草图建模训练.doc

题1：【几何】对称、共线
参数：A=37， B=30， C=80， D=24， E=15， F=8， T=3
问题：模型体积为多少？

答案：与标准答案相对误差在正负0.5%以内视为正确。
模型体积为多少？（标准答案：14126.39）

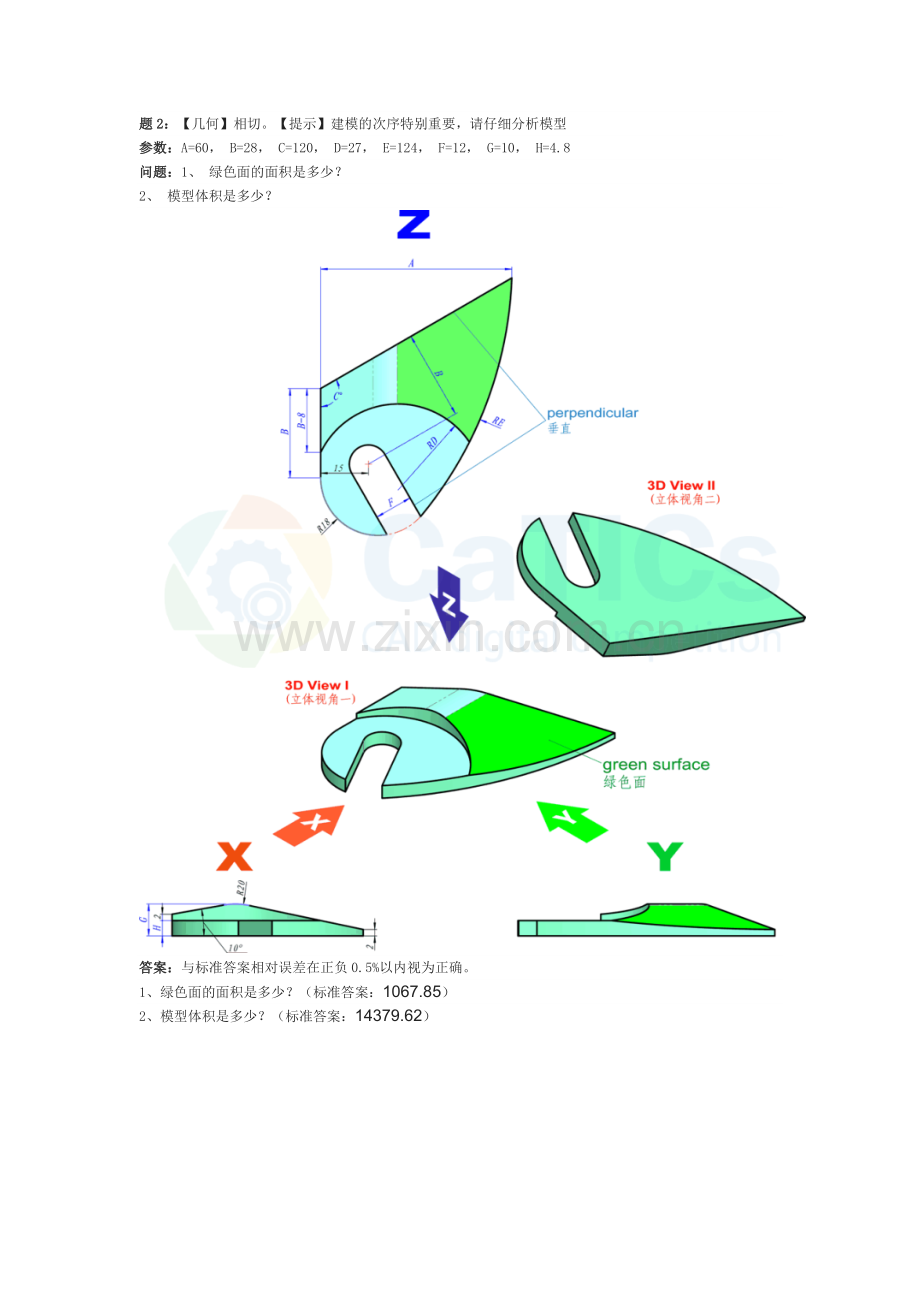

题2：【几何】相切。【提示】建模的次序特别重要，请仔细分析模型
参数：A=60， B=28， C=120， D=27， E=124， F=12， G=10， H=4.8
问题：1、 绿色面的面积是多少？
2、 模型体积是多少？

答案：与标准答案相对误差在正负0.5%以内视为正确。
1、绿色面的面积是多少？（标准答案：1067.85）
2、模型体积是多少？（标准答案：14379.62）
题3：参照下图构建零件模型，请注意其中的相切、重合、对称等几何关系，请问模型的体积为多少立方毫米？

图中参数如下表，请在表中填写相关答案：

A
B
C
D
E
F
G
体积
192
80
120
10
100
232
132
572550.05

题4：【几何】同色面（蓝色和橘色）之间间距为T。
参数：
A
B
C
D
E
F
G
T
32
4
8
24
52
86
40
3
问题：
1、 X是多少？（20%）
2、 箭头所指的蓝色面（仅一个面，而非三个蓝色面）的面积是多少？（25%）
3、 模型体积是多少？（答案参考区间：100000～999999）（55%）

答案：与标准答案相对误差正负0.5%以内视为正确。
1、 X是多少？（40.79）
2、 箭头所指的蓝色面（仅一个面，而非三个蓝色面）的面积是多少？（2847.79）
3、 模型体积是多少？（答案参考区间：100000～999999）（394403.04）
