四光束红外对射.pdf

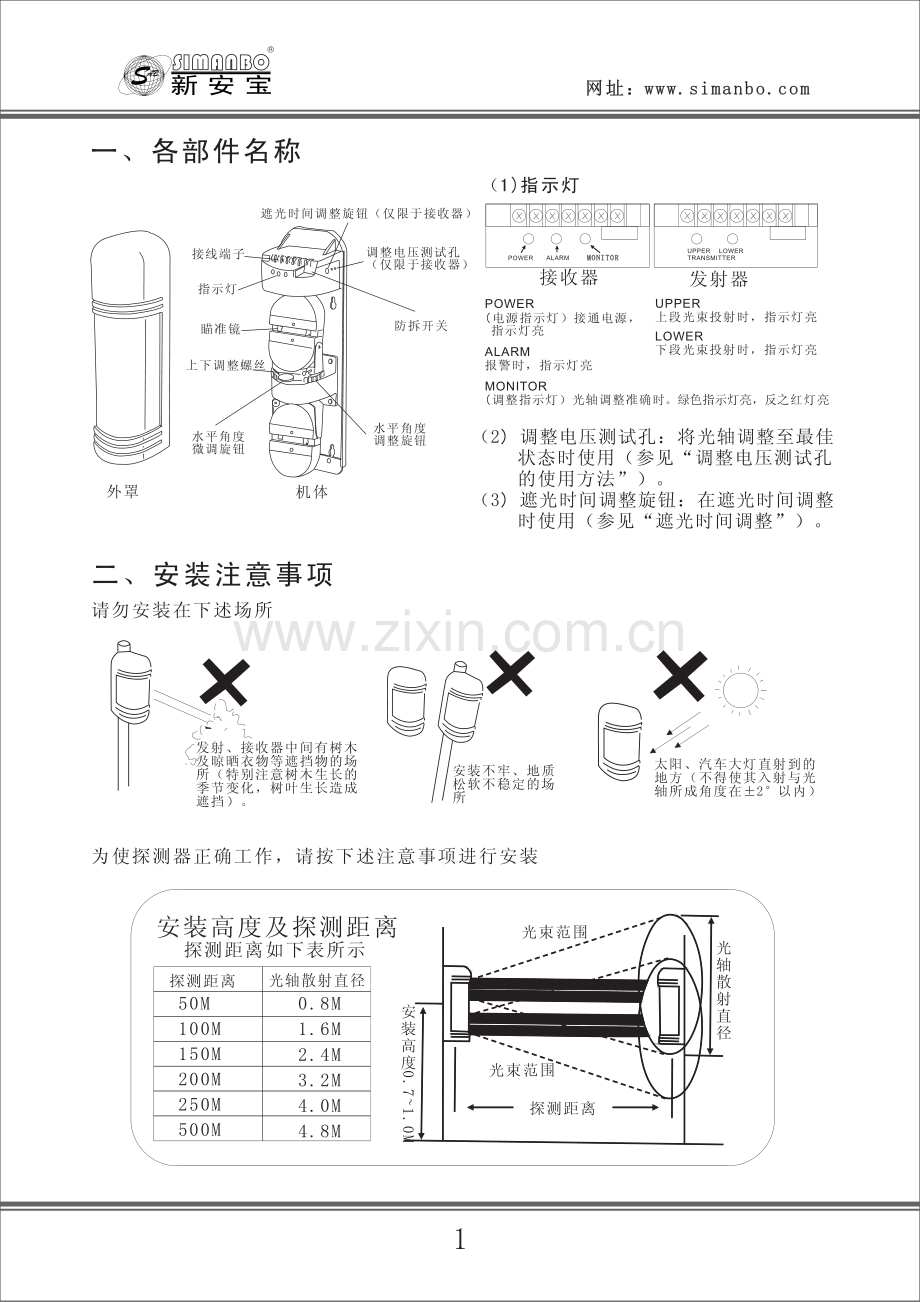

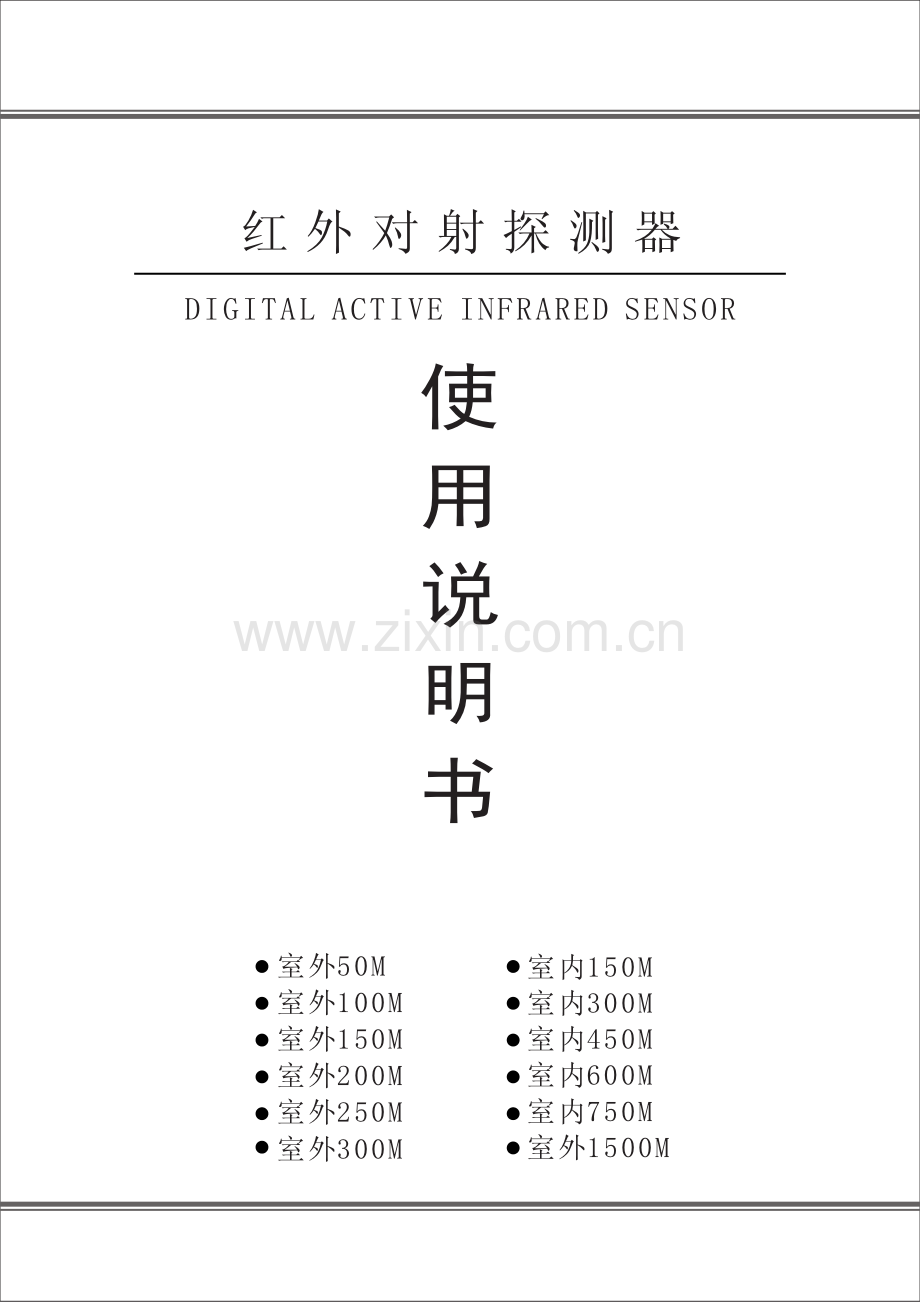

使 用 说 明 书室内150M室内300M室内450M室内600M室内750M室外1500M 室外50M 室外100M 室外150M 室外200M 室外250M室外300M 红 外 对 射 探 测 器DIGITAL ACTIVE INFRARED SENSOR 外罩机体接线端子指示灯瞄准镜上下调整螺丝水平角度微调旋钮遮光时间调整旋钮（仅限于接收器）调整电压测试孔（仅限于接收器）防拆开关水平角度调整旋钮（1)指示灯接收器发射器POWER（电源指示灯）接通电源，指示灯亮ALARM 报警时，指示灯亮MONITOR（调整指示灯）光轴调整准确时。绿色指示灯亮，反之红灯亮UPPER 上段光束投射时，指示灯亮LOWER 下段光束投射时，指示灯亮（2）调整电压测试孔：将光轴调整至最佳 状态时使用（参见“调整电压测试孔 的使用方法”）。（3）遮光时间调整旋钮：在遮光时间调整 时使用（参见“遮光时间调整”）。一、各部件名称二、安装注意事项为使探测器正确工作，请按下述注意事项进行安装请勿安装在下述场所发射、接收器中间有树木及晾晒衣物等遮挡物的场所（特别注意树木生长的季节变化，树叶生长造成遮挡）。安装不牢、地质松软不稳定的场所太阳、汽车大灯直射到的地方（不得使其入射与光轴所成角度在2以内）50M 100M 150M 200M 250M500M 0.8M 1.6M 2.4M 3.2M 4.0M4.8M 探测距离 光轴散射直径安装高度及探测距离探测距离如下表所示安装高度0.7 1.0M光束范围光轴散射直径光束范围探测距离 1网址：网址：MONITORMONITOR2光轴调整范围水平方向180(90)反射镜角度可在水平向90,垂直方向12内调整,因此适合于方向上的安装使用。在长距离使用的情况下,上图所示的发射器光束因散射会直接投射击到另一接收器,而导致有可能漏报,此时应选用变频式控测器。三、安装方法1.松开外罩固定螺丝，将外罩取下。2.将安装样纸巾在安装位 置按样纸所示开孔安装。3.将配线孔打穿进行接线。4.安装于墙壁上。5.将线接于接线端子上。端子接线图电源空端子防拆开关投光器电源报警输出防拆开关受光器端子接线图探测器至主机的接线距离警戒距线径电压50M12V 24V100M150M200M250M500M20.3mm(0.6)20.5mm(0.8)20.75mm(1.0)21.25mm(1.2)115m200m320m450m10001800m2900m4100mm110190m300m430mm950m1700m2700m3900m105180m280m410mm900m1600m2500m3700m100175m270m400mm875m1550m2400m3600m100170m260m390mm850m1500m2300m3500m105180m280m410mm700m1300m2100m3300m12V 24V12V 24V12V 24V12V 24V12V 24V网址：网址：3柱式安装1.从柱子的开孔将线引出。2.按“壁装”时“1”的要领取下外景。3.按下图将机体、后罩固定于柱子上。4.两个探测器背对背安装，将4个垫柱(订制)安装于机体中间。按下图将另一机体通过 螺丝固定于垫柱上。四、光轴调整为使探测器可靠动作，必须进行发射，接收器的光轴调整。1.拆下外罩接通电源。2.将接收器中位于反射镜后侧的滤 光片取出按下图贴在反射镜下面（上下共用）。3.按下图距瞄准约10CM处，调整的 射镜水平，垂直角度，使对面探 测器位于瞄准备镜中央位置。4.经过“3”步骤调整，此时接 收器的调整指示灯“应变为绿 色”若是红色，则直至调整到 主为绿色为止。水平角度微调旋钮上下角度调整螺丝 往上（旋转）往下（旋转）进行上段光轴调整后，对面的也同时可进行调整调整完毕后，将滤光片放回原处网址：网址：41.接收器上下反射镜用滤光片罩好；2.将万用插头插入测试孔（注意极性）；3.反复调整水平及上下角度使用达到如右 表规定的电压值以上即可（调整时注意 请勿用手遮挡光束）。4.调整完毕后，将滤光片放回原处。5.用滤光片罩住接收器反射镜，使调整指 示灯变绿，已达到调整要求，但是用电 压测试的方法可使探测器处于更佳的工 作状态可靠性更好。调整电压测试孔的用法根据测试孔读出的电压可使光轴调整达到最佳状态调整电压的基准值在接收器端，用遮光时间调整钮，参照右图按“1”“2”“3”“4”刻度设定。比设定时间速度更快地通过时，探测器不报警，根据环境的需要进行调整。在鸟类较多及空中漂浮物遮断光束可能性较大的场所，请将遮光时间调整的稍长些为好。五、遮光时间的调整遮光时间的调整12345快速跑动（6.9m/s）快速步行（1.2m/s）普通步行（0.7m/s）缓行（0.3-0.5m/s）缓行（0.1-0.3m/s）五、遮光时间的调整设定完了后，务必进行走测试，动作确认请参考右表。发射器接收器状态发射时警戒时报警时显示绿LED2个点亮报警指示灯熄灭报警指示灯点亮网址：网址：报警电压 小于0.8V电压范围 04.1V参考电压 大于2.5V5八、技术参数七、故障时的处理检查及处理现象故障原因 1.检查接线2.检查电压配稳压电源3.剪除树枝4.固定安装5.调整光轴6.调整遮光时间，变更安装位置1.调整光轴2.除去遮挡物或变更位置3.用柔软的布擦拭干净1.检查接线2.修理1.清除反射物、变更安装位置或光 轴方向2.同时遮断4条光束缩短遮光时间确认电源及接线（同上）1.接线不良2.电源电压波动大3.有漂浮物遮挡（如鸟类、纸）4.探测器安装不稳5.光轴末完全调整好6.因风吹动的树枝遮挡1.光轴未调整好。2.发射接收器中间有遮挡物3.探测器外罩或反射镜太脏1.信号线断线短路2.信号线接点熔接（异常大电源）1.光束由其他物体反射进入到接收器2.4条光束未被同时遮断，遮光时间 比设定的要短电源电压不正常（断线短路）（同上）发射器指示灯不亮接收器电源指示示灯不亮接收器遮断后，报警示灯不亮接收器被遮后，报警指示灯点亮，但不报警。接收器报警灯不熄灭误报警光束数探测方式光源感应速度警报输出电源、电压消耗电流使用温度范围防拆输出光轴调整角度瞄准器接线除雾、除霜方式其他功能材质重量探测距离室外室内50m150m100m300m150m450m200m600m250m750m95mA 100mA 100mA 100mA 105mA4束 4光束同时遮断式数字滤波式35-700msec可调继电器接点输出IC 触点容量AC/DC30V 0.5AMaxDC10.5-18V-25-55 继电器输出1bDC30V0.5AMax水平180（90）视窗式M3接线辅助，螺旋式端子加热式外罩(订做)感应测试输出端子等树脂等970g（接收器+发射器）最大可达距离700m1400m2100m2800m3500m300m900m4200m105mA 垂直42（+12）网址：网址：6九、外形尺寸图安装孔后罩安装备用件（选用）金属管网址：网址：公司名称:深圳市新安宝安防器材设备有限公司公司名称:深圳市新安宝安防器材设备有限公司地 址：深圳市宝安43区安乐工业园6栋6楼地 址：深圳市宝安43区安乐工业园6栋6楼电 话：0755-27671000电 话：0755-27671000传 真：0755-27863582传 真：0755-27863582服务热线：400-000-6030服务热线：400-000-6030网址：网址：
