产品外观验收规范.doc

产品验收规范

版本号：V1.0

6

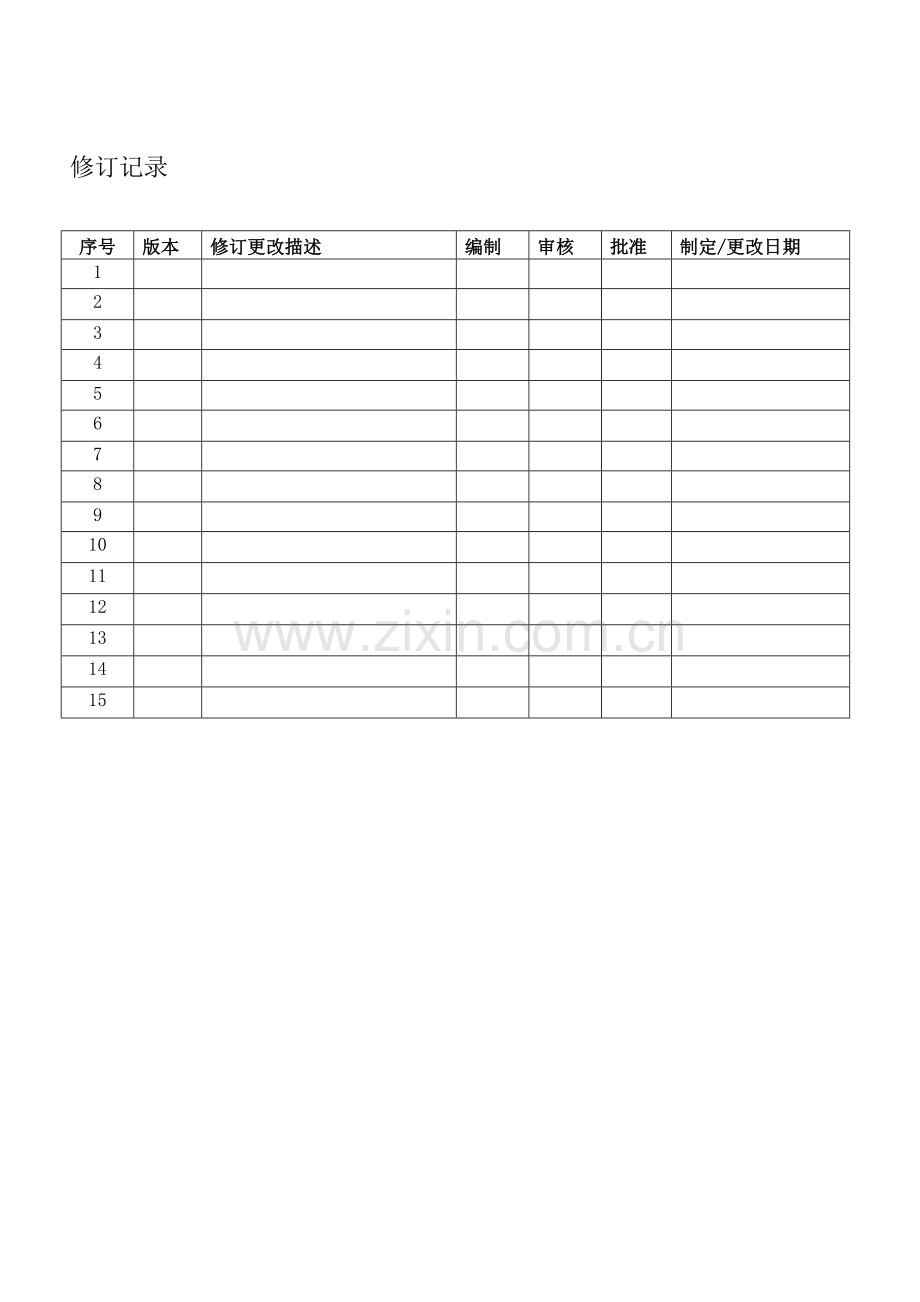

修订记录
序号
版本
修订更改描述
编制
审核
批准
制定/更改日期
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

一、目的
作为指导测试人员、生产人员、产品验收人员对产品检验的依据，用以规范和统一IP话机产品的检验标准，确保产品品质。
二、适用范围
2.1 本标准建立了IP话机产品的外观、功能、性能指标等方面的测试检验标准，用以规范和统一公司内部、协作生产厂对产品及部件等功能的检查。
2.2 出厂检验项目: 以本文档规定项目为准
2.3 抽样说明：验收检验时的抽样参照GB2828-2003一般检验水平第二级抽样水平,正常检查一次抽样方案，AQL=0.65
注：若产品升级或本标准中的项目涉及不到，应根据公司要求在本标准中加入未涉及到的项目或修正本标准。
三、定义
3.1 外观等级面定义
I级面：
正常使用中易于看到的表面，要求有最佳的外观质量。
II级面：
正常使用中看不到的表面，但要求有优良的外观质量。
III级面：
用户看不到的内表面，不要求有优良的外观质量。
3.2 缺陷定义
3.2.1塑胶件不良的定义
水口痕：浇口处的颜色差异。
流痕：表面色调差异。
银纹：表面的色斑和色点。
焦痕：通常在料流末端的变黑和烧焦区域。
光泽度变化：相同粗糙度表面的不同去之光泽度变化。
气泡（缩孔）：作为表面缺陷显露的零件内细孔。
颜色和色调不合格：相较于规定的颜色和色调之间的差异。
刮伤：表面内或表面上可视的磨损、凹痕或划痕。
缩水：零件表面适度的凹陷。
变形（或扭曲）：零件弯曲，扭弯，凹陷或凸起。
毛边：零件上多余的材料。
射料不足：零件形状不完整。
熔接线：线状不良。
饰纹不良：相交于的咬花面之偏差。
杂质：可观察到表面和嵌入表面的质点。
折射误差：照过透明零件的光线折射失真。
连接方法不当导致的外观不良：融接中出现可能的燃烧、颜色变化或毛边。
3.2.2 印刷图文外观不良定义
缺角：图文字体缺损。
发散：图文字边模糊。
印刷的位置和对齐：偏出规定的印刷位置。
印刷样式不一致：印刷时印刷图样和规格不一致。
颜色和色调差异：偏离规格要求。
厚度和平坦度差异：偏离规格要求。
3.3 标准检测条件
3.3.1视力：1.0 ～ 1.2
3.3.2光照强度： 1000±200Lux
3.3.3 光源：D65-CIE标准光源
3.3.4检视距离：300mm+/-50mm
3.3.5检视时间：10±5s（单面）
3.3.6检视角度：45-90度内可转动。
3.3.7环境条件：须在室内检测，温度25±3℃；湿度30%-85%
3.4 术语
3.4.1顺差：在正常使用时，正视使用面所看到的段差。
3.4.2逆差：在正常使用时，正视使用面所看不到的段差。
四、外观检验标准
4.1 总体要求
4.1.1只要不影响装配、使用和材料的机械性能，每个面允许有二个允收缺陷（如顶面、底面、侧面等），但整个零件最多不超过五个允收缺陷。
4.1.2各个接口能够与其相对应的接口正常匹配，如：Micro USB,SATA接口等。
4.1.3整机不允许有松动、脱落的零件和部件。
4.1.4整机间隙必须均匀，且整机最大间隙为0.2mm
4.1.5整机接合处的段差均匀，且顺差不能大于0.15mm，逆差不能大于0.20mm
4.1.6按键的功能正常，且手感均匀一直，不可有卡滞现象。
4.1.7各个标签位置正确，不允有折皱、翘起、超过5°的倾斜等缺陷；且标签内容正确无误。
4.1.8若本规范存在任何与蓝图有冲突之处，以蓝图为准。
4.5 外观检验
4.5.1前后壳检验标准 （以下单位为mm）
缺陷
I级面
II级面
III级面
检验方法
有感划伤
不允许
不允许（l≤3,w≤0.05,n≤2每个侧面n≤1）
允许
目视/触摸
无感划伤
1*0.1 （l≤3，w≤0.1）　N≦1
2*0.1（l≤5，w≤0.1）　 N≦3，20≤DS
允许
目视/触摸/点规
缩水
不允许
局部轻微允许
允许
目视
变形
不允许
轻微变形允许
允许
目视
毛边
不允许
毛边小于0.1mm允许
允许
目视
水口痕
不允许
轻微允许
允许
目视
焦痕
不允许
不允许
不允许
目视
光泽度变化
不允许
细微变化允许
允许
目视
气泡（缩孔）
不允许
0.03mm²以下允许1个
强度与耐久性测试通过则允许
目视
杂质
0.03mm²以下允许2个，且距离在20mm以上
0.1mm²以下允许2个，且距离在20mm以上
杂质牢固地附在部件上才允许
目视

4.5.2印刷图文外观标准
缺陷
I级面
II级面
检验方法
印刷的位置和对齐
不允许
不允许
目视/测量
印刷样式不一致
不允许
不允许
目视
颜色和色调
不允许
局部轻微允许
目视

4.5.4按键
每按下一次按键，都能听到清脆的按键声
以下条目属于拒收项目：
a.卡死
b.表面划伤
c.无手感
4.5.5接口插拔
TF卡座
以下条目属于拒收项目：
a. TF卡插入TF卡座时有抵触
b. TF卡插入后，无法正常弹出
USB接口
a.完全露出插孔
b.无遮挡、抵触
HDMI接口
a.完全露出插孔
b.无遮挡、抵触
4.5.6颜色检验
以下条目属于拒收项目：
a.外壳不能有色斑
b.属于同一组件的外壳上不能有明显色差.
c.不同组件,但要求颜色相同时,装配后比较时不允许有明显色差
4.5.7机身前后盖装配
以下条目属于拒收项目：
a. 缺少任何一个部件。
b. 前后盖装配的缝隙大于0.2mm。
c. 有台阶顺差效应大于0.10mm，逆差效应大于0.15mm。
4.5.8丝印检查
丝印位置无偏移，漏印，错印，杂色等不良
4.5.9标签检验
以下条目属于拒收项目：
a.标签倾斜，印刷断线，不清晰，印刷错误。
b.标签赃污。
c.标签帖放不在规定的位置及有卷边或翘边现象，标签四边与周围边框不平行。
4.5.10螺钉检验
以下条目属于拒收项目：
a.螺钉型号混。
b.螺钉缺少/脱落。
c.螺钉松动/未打紧。
六、包装检验
6.1 检验彩盒内配件是否齐全
6.2 核对机身条码、彩盒条码、外箱条码是否字迹清晰、工整，同时要求三码合一
6.3 检验卡通箱上所标识的产品型号与实际产品是否相符，箱内产品数量不得有短缺
6.4 检验标贴是否齐全，所记录信息是否正确
6.5 检验彩盒及卡通箱是否密封好，表面无凹痕
