大酒店热泵专项方案.doc

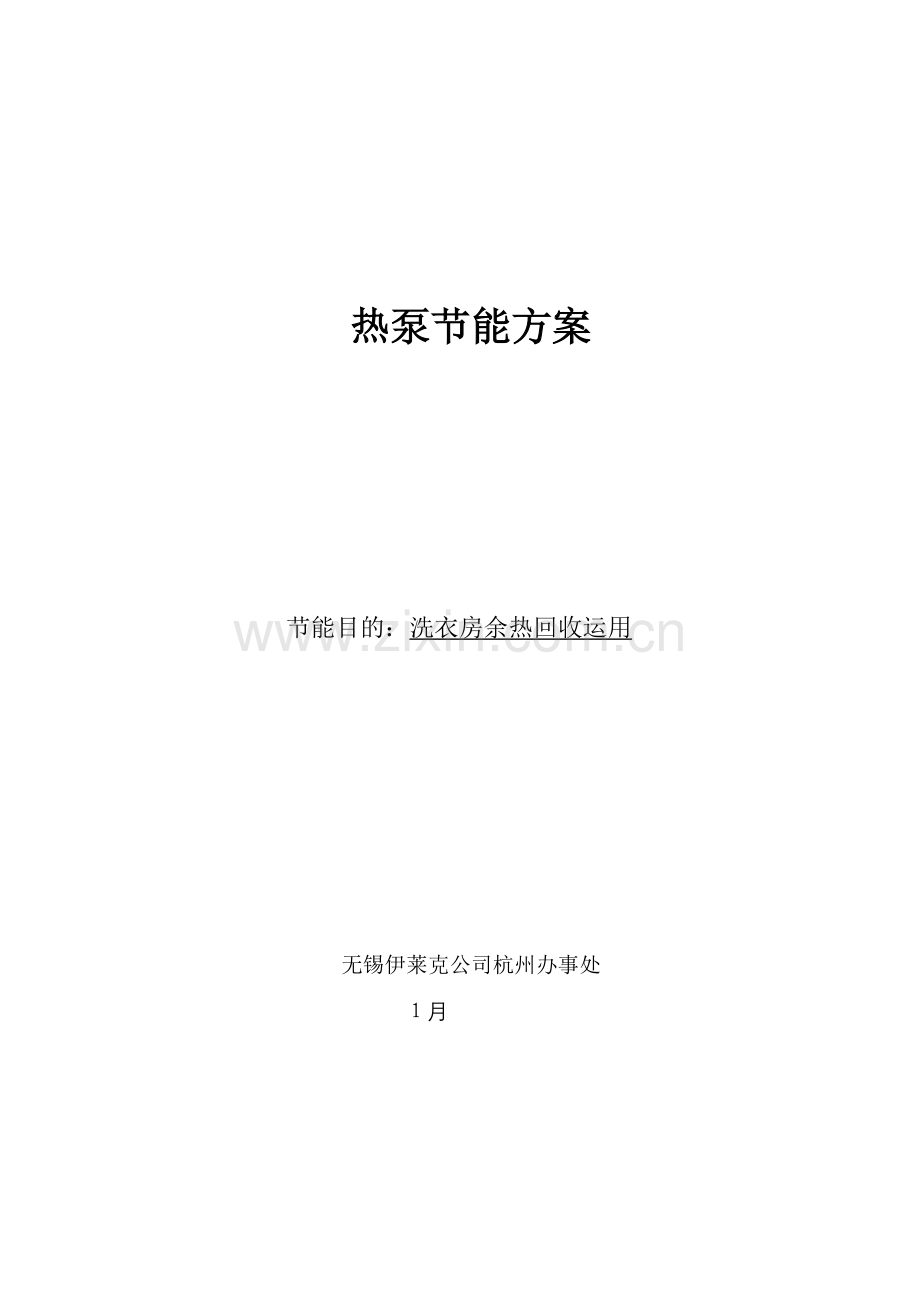

热泵节能方案节能目的：洗衣房余热回收运用 无锡伊莱克公司杭州办事处1月目 录第一章、 工程概况及设计根据第二章、 “余热回收空气源热泵装置”技术性能优势第三章、 系统报价及商务方案第四章、 售后服务第五章、 商务合伙方案 无锡伊莱克公司杭州办事处业务经理：黄华（）1月第一章 工程概况及设计根据一、洗衣房能耗循环现状: 酒店洗衣房大型加热烘干设备需要大量热量，此热量从锅炉中以蒸汽形式送来，在工作过程中，大量热气散发到空气中，使洗衣房空间温度变得非常闷热，虽然送入中央空调冷风也如杯水车薪、无济于事，正所谓：“冬如春、春如夏、夏如蒸笼”，这样环境，不但洗衣房员工非常艰难，并且，大量能源被白白地挥霍掉了，而酒店还要为这白白挥霍能耗支付可观费用给燃气公司和供电公司。5-10冷水 锅炉加热产生蒸汽中央空调产生冷量送到洗衣房烘干设备送到洗衣房降温洗衣房温度升高排出室外导致能源挥霍酒店为挥霍某些也要埋单，付钱给燃气公司、供电公司当前，大某些高档酒店行业都存在这种状况，针对这种状况，咱们提供一种较先进解决方案：“余热回收空气源热泵装置”。 “余热回收空气源热泵装置”是近年来在全世界倍受关注新能源技术，是一种能从自然界空气、水或土壤中获取低品位热能，通过电力做功，提供可被人们所用高品位热能装置。作为自然界现象，正如水由高处流向低处那样，热量也总是从高温区流向低温区。但人们可以创造机器，犹如把水从低处提高到高处而采用水泵那样。 “余热回收空气源热泵装置”可以把热量从低温抽吸到高温。因此实质上是一种热量提高装置，作用是从周边环境中吸取热量，并把它传递给被加热对象（温度较高物体），其工作原理与制冷机相似，都是按照逆卡诺循环工作，所不同只是工作温度范畴不同样。 设备在工作时，它自身消耗一某些能量，把环境介质中贮存能量加以挖掘，通过传热工质循环系统提高温度进行运用，而整个装置所消耗功仅为输出功中一小某些，因而，采用该技术可以节约大量高品位能源。酒店洗衣房中每天有大量热量需要排出，这些被排出热量就是能源在白白地当废弃物扔掉，并且，还会导致地球环境温度上升。如果将这些热能运用起来，不但可觉得节能降耗、保护地球做出贡献，并且还能为酒店产生可观经济效益，一举多得。能源是可以循环运用！咱们方案是：在洗衣房内适当位置安装“余热回收空气源热泵装置”，用于吸取洗衣房内空气中热量，将此某些热量集中起来加热冷水，再将加热好水温已经从5-10上升到45水送到锅炉水箱作为锅炉预热水或生活热水，可有效节约锅炉燃气消耗量，同步“余热回收空气源热泵装置”还能产生相称大冷量，此某些冷量可送到洗衣房各个角落用于洗衣房降温。预热到47热水锅炉加热产生蒸汽（节约）送到洗衣房烘干设备洗衣房环境温度升高中央空调产生冷量送到洗衣房降温（节约）冷 水酒店生活热水系统烘干机高温排风吸取排风管道内高温制出热水并产生冷气吸取洗衣房空间高温制出热水并产生冷气“余热回收空气源热泵装置”热水存入储热水箱冷气放入洗衣房降温 不用了 冷气送出热水送出通过这样改造之后，直接得到如下三大好处：1、 洗衣房环境温度明显下降，大幅度提高员工工作舒服度；2、 锅炉烧水量减少，大量节约燃气消耗；3、节约洗衣房中央空调消耗。二、现场状况1、工程设计需求（1）、供水场合：运用洗衣房间中余热为宾馆制取热水并把产生冷风加以运用。（2）、供水方式：运用“余热回收空气源热泵装置”把加热水箱水温加热到47度左右后存入储热水箱，再把热水通过变频恒压控制水泵经生活热水系统冷水输入口加入生活热水系统供酒店热水使用；（3）、设计计算参数表1室外环境设计计算参数额定工况干球温度21冷热水设计计算参数额定工况冷水计算温度15湿球温度15相对湿度70%热水计算温度45室外平均风速1.5m/s 最冷工况干球温度-7最冷工况冷水计算温度5湿球温度-8相对湿度70%热水计算温度45室外平均风速3.5m/s表2 主机能效比参照图 （4）、通过上述工况可知，当环境温度在25度以上时主机能效比（COP）平均都能达到4.0以上，该“余热回收空气源热泵装置”在这样环境下是相称节能。 2、洗衣房现场设备安装规划： 10 第二章 “余热回收空气源热泵装置”技术性能优势分析一、系统经济性能比较、分析1、采购成本经常是客户选取产品决定因素，而对于热水设备而言，这一点是不同，热水设备最大费用是运营费用，热水设备总成本由采购成本、维护成本、运营费用三者构成，在设备总成本中，采购成本仅占5%，维护成本占2%，别的93%为运营费用。 2、“余热回收空气源热泵装置”运营费用是当前所有热水设备中最低，机组比太阳能节能35%，比锅炉节能60%，比燃气热水器节约80%，这是“余热回收空气源热泵装置”与众不同地方，事实上，虽然您既有热水设备仍可使用，从节能角度来讲，也值得更换，由于使用该设备局限性三年就可以让您收回投资成本。3、余热回收空气源热泵装置节能分析由于酒店洗衣房环境温度比较高，咱们可以运用“余热回收空气源热泵装置”把这某些热量集中起来制造热水。如下是以洗衣房运用“余热回收空气源热泵装置”按每天产50000kg45热水计算，对初始水温（平均）为10生活用水进行加热，使水温度升到45经济效益分析。加热热水所需热量： 50000kg(45-10)1Kcal/kg.=1750000Kcal 机型比较范畴余热回收空气源热泵装置天燃气热水炉加热热水量50000kg50000kg所需热量1750000Kcal1750000Kcal使用能源商用电天燃气能源热值860kcal/度8600kcal/m3加热生活用水年平均效能比420%80%所耗能量484.5度254.37m3能量单价1.00元/度3.8元/m3所需费用/天484.5元966.63元所需费用/年176842.5元352818元“余热回收空气源热泵装置”制热水同步可产生冷量 (50匹主机)50匹2500W/匹125KW使用空调设备产生50匹冷量每小时需耗电50匹750W/匹37.5KW/h使用空调设备产生50匹冷量每天（16小时）耗电37.5KW/h16小时600KW/h使用空调设备产生50匹冷量按9个月计算需耗电600KW/h270天16 KW/h全年节约能效16元+352818176842元337976元天第三章 系统报价序号名称型号规格数量单位单价（元）总价（元）备注1一、设备某些2空气源热泵XRKFS-384台4550018 进口谷轮压缩机3引风机、引风管、排风管1项50005000 吊顶内4蓄热水箱10m310立方米0 不锈钢保温水箱5储热水箱50m350立方米180090000 不锈钢保温水箱（现场发泡）6恒温循环水泵3台27008100 上海凯泉水泵7供水增压泵1台56005600 上海凯泉水泵8小计310700 9二、材料某些10水泵底座、支架4套4001600 11主机底座、支架、吊架等1项60006000 12电磁阀 DN325个4502250 埃美柯13闸 阀 DN3215个691035 埃美柯14蝶阀 DN328个50400 埃美柯15止回阀 DN324个48192 埃美柯16保温管 DN60500m2512500 华美17Y型过滤器 DN324个86344 埃美柯18水管及各接口配件 1项00 PPR19小计44321 20三、控制系统及配电21系统综合控制柜3个40001 伊莱克22恒压供水变频控制柜1套1270012700 伊莱克23电线、线管、电缆及配件1项80008000 起帆24小计32700 25四、工程取费26运送起重费1项1000010000 27现场设备安装、布线、水电路并网、调试等15%1项89042 28管理费及利润10%59361 29税收8%47489 30小计205892 31共计593613 32工程总造价（RMB大写）伍拾玖万叁仟陆佰壹拾叁元整（以上报价不涉及设备系统以外进出水管、进出电线电缆费用）“余热回收空气源热泵装置” 配套完整性阐明 所选用“余热回收空气源热泵装置”机组压缩机采用美国“三洋”牌全封闭矿物性润滑油名牌涡旋式高效压缩机；机组其他零配件均选用国际知名品牌，通过技术人员精心设计制作，并通过严格性能测试，保证该机组运营可靠稳定，具备极高能效比。该“余热回收空气源热泵装置”采用微电脑模糊控制，可以动态检测顾客负荷，保持负荷动态匹配，始终保持平稳高效运营，达到高效节能降耗目；机组均有中英文LCD显示和先进LCD人机界面远程控制和完善过载、过流、过压、欠流、欠压、欠相、逆相、短路、超温、超压、低油压等保护功能；并且具备完善自动故障诊断、报警、保护、自动停机功能。 第四章 售后服务一、服务内容1、公司本着橙色服务“心”空间理念，自购我司产品起，质量实行三包；主机系统免费保修1年。2、保修期满后只收取材料费及差旅人工费，实行终身服务，同步，售后第一年将跟踪进行换季保养，定期回访，听取顾客意见，并实行维修签单制度。3、特别承诺：自接到顾客告知之时， 24 小时内赶到顾客现场解决。4、长期提供设备维护和技术支持。5、设立顾客档案，终身维护，协助使用单位解决常用各种设备故障，可依照顾客规定对控制设备升级或更换。6、如对本项目机器浮现故障，一时无法解决，为保障业主急用，我公司依照实际状况提供备用设备急用。7、服务部定期或不定期对工程回访，听取顾客意见，并填写顾客信息反馈表，对于回访信息及时进行解决。二、技术培训1、 为使系统操作管理人员能纯熟地使用、管理、修改整个智能弱电系统，公司针对系统特点制定了培训筹划，先进行基本培训，结束后到现场进行实地考察与操作，以便进一步理解与掌握供水系统，从现场调试开始，免费对操作管理人员进行现场培训，直到系统操作人员能使系统正常运营为止，我方撤浮现场。2、 安装培训：通过培训教师解说、操作规范，使业主技术人员能理解各设备电气特性、电气原理，理解各系统设备安装工艺和安装流程。1）内容涉及：各子系统理论基本原理构造，在系统安装前，教员详细解说各系统设计思想、设计原理并对照已有设计图和关于原则（规范）进行集中授课，让学员有看懂原理图、框图、流程图和各种原则图形符号、代号，理解关于专业名词、参数和技术指标。2）重要设备、器件作用、安装位置，在施工过程中，结合系统中所使用设备、器材等实物和阐明书，教员在施工现场或机房内进行实地解说，使学员理解各系统设备安装工艺和安装流程。3）设备操作与使用：在施工现场对施工方案、操作规程、调试环节等分阶段授课，掌握接头、接口、节点、工作面操作手法和要领。规定学员动手操作并达到能独立使用设备，学员可分阶段参加施工，但不作劳力，只以提高其动手能力为目。3、 维修培训：通过培训教师解说，使受训者理解系统原理，配备各系统参数，能对中档难度故障进排除。1）内容涉及：系统总体构造及各水系统互相之间关系，解说系统总体架构和工作原理，加强学员理论知识，为使业主人员更好掌握维修技能做铺垫。2）系统重要参数设定和修改，结合系统中所使用设备、器材等实物和阐明书，教员详细解说特效药各参数设定根据，使学员可以根据系统运营实际状况对系统参数进行修改。3）系统设备维修，向学员简介惯用工具和检测仪器维护和用法，模仿故障排除，向学员解说故障现象和判断故障思维逻辑与技巧，使学员掌握常用故障排除办法。在保修期内，学员可参加系统例行检测和维护工作，并作好书面记录。4）预备知识：有较深电气知识，暧通有较多理解，有电气维修经验，对制冷设备较多理解。4、操作人员培训：通过培训教师解说、操作示范，使业主技术人员能理解各设备电气特性、电气原理，理解各管道设备安装工艺和安装流程。1）内容涉及各管道系统理论基本原理构造，在系统安装前，教员详细解说和系统设计原理并对照已有设计图和关于原则（规范）进行集中授课，让学员能看懂原理图和各种原则图形版符号、代号，理解关于专业名词。2）重要设备、器件作用、安装位置，在施工过程中，结合系统中所使用设备、器材等实物和阐明书，教员在施工现场或机房内进行实地解说。使学员理解各系统设备安装工艺和安装流程。3）设备操作与使用，在施工现场对施工方案、操作规程、调试环节等分阶段授课，掌握接头、接口、节点操作手法和要领，规定学员动手操作并达到能独立使用设备，学员可分阶段参加施工，但不作劳力，只以提高其动手能力为目。
