GC-M-PROSTECH443-12音叉料位计样本.pdf

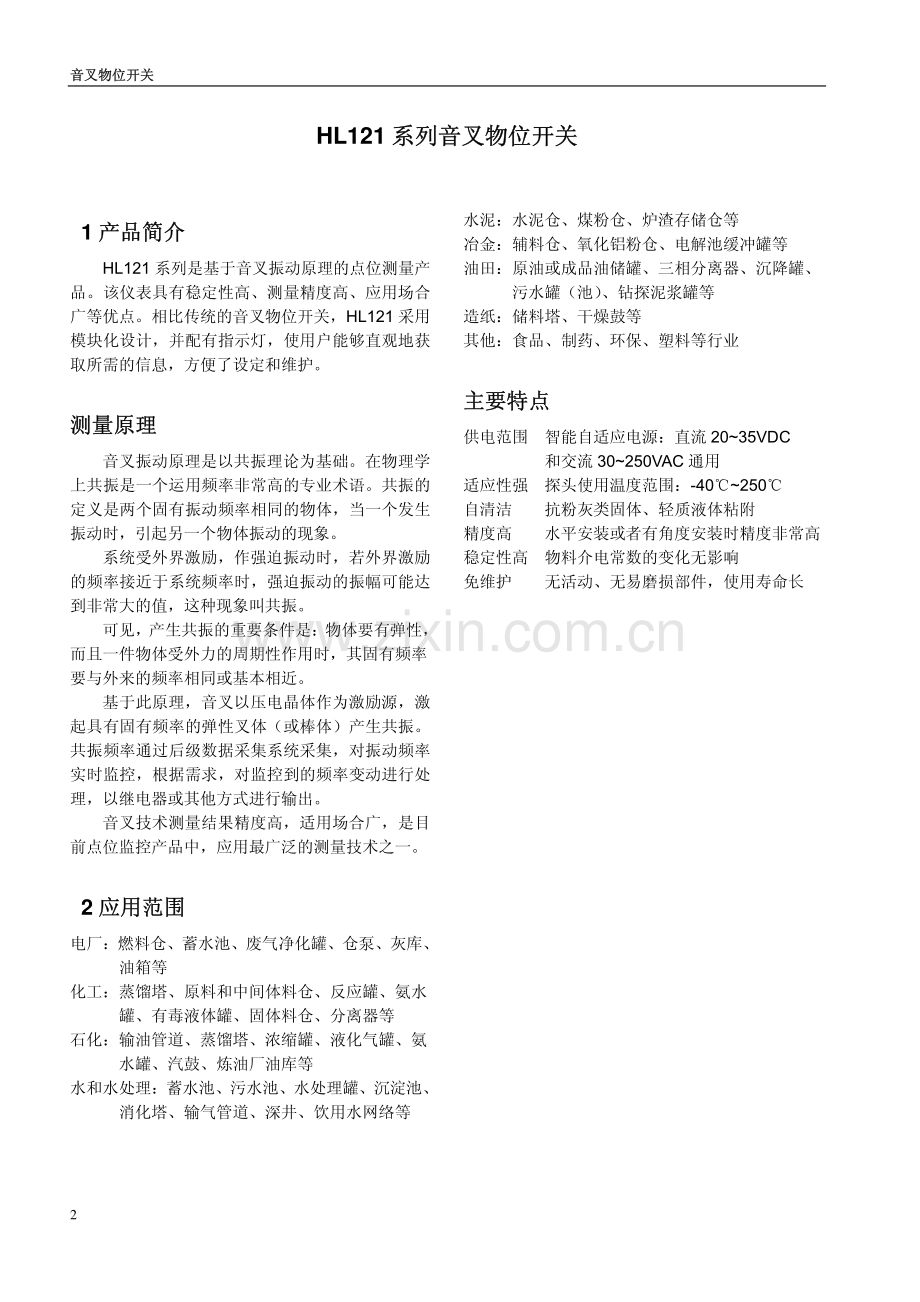

音叉物位开关音叉物位开关 2 HL121 系列音叉物位开关系列音叉物位开关 1 产品简介产品简介 HL121 系列是基于音叉振动原理的点位测量产品。该仪表具有稳定性高、测量精度高、应用场合广等优点。相比传统的音叉物位开关，HL121 采用模块化设计，并配有指示灯，使用户能够直观地获取所需的信息，方便了设定和维护。测量原理测量原理 音叉振动原理是以共振理论为基础。在物理学上共振是一个运用频率非常高的专业术语。共振的定义是两个固有振动频率相同的物体，当一个发生振动时，引起另一个物体振动的现象。系统受外界激励，作强迫振动时，若外界激励的频率接近于系统频率时，强迫振动的振幅可能达到非常大的值，这种现象叫共振。可见，产生共振的重要条件是：物体要有弹性，而且一件物体受外力的周期性作用时，其固有频率要与外来的频率相同或基本相近。基于此原理，音叉以压电晶体作为激励源，激起具有固有频率的弹性叉体（或棒体）产生共振。共振频率通过后级数据采集系统采集，对振动频率实时监控，根据需求，对监控到的频率变动进行处理，以继电器或其他方式进行输出。音叉技术测量结果精度高，适用场合广，是目前点位监控产品中，应用最广泛的测量技术之一。2 应用范围应用范围 电厂：燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等 化工：蒸馏塔、原料和中间体料仓、反应罐、氨水罐、有毒液体罐、固体料仓、分离器等 石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、汽鼓、炼油厂油库等 水和水处理：蓄水池、污水池、水处理罐、沉淀池、消化塔、输气管道、深井、饮用水网络等 水泥：水泥仓、煤粉仓、炉渣存储仓等 冶金：辅料仓、氧化铝粉仓、电解池缓冲罐等 油田：原油或成品油储罐、三相分离器、沉降罐、污水罐（池）、钻探泥浆罐等 造纸：储料塔、干燥鼓等 其他：食品、制药、环保、塑料等行业 主要特点主要特点 供电范围 智能自适应电源：直流 2035VDC 和交流 30250VAC 通用 适应性强 探头使用温度范围：-40250 自清洁 抗粉灰类固体、轻质液体粘附 精度高 水平安装或者有角度安装时精度非常高 稳定性高 物料介电常数的变化无影响 免维护 无活动、无易磨损部件，使用寿命长 音叉物位开关音叉物位开关 H&L 33 产品一览产品一览 HL121-XXMZ70 HL121-XXMZ71 HL121-XXMZ72 应用场合：固体物料 固体物料 固体物料 探头类型：标准固体音叉 加长固体音叉 缆式固体音叉 过程连接：1 1/2 BSPT 1 1/2 BSPT 1 1/2 BSPT 过程温度：-40250-40250-40150 过程压力：-0.12.5MPa-0.12.5MPa-0.10.6MPa HL121-XXMZ73 HL121-XXMZ74 应用场合：液体物料 液体物料 探头类型：标准液体音叉 加长液体音叉 过程连接：3/4 BSPT 3/4 BSPT 过程温度：-40250-40250 过程压力：-0.16.3MPa-0.16.3MPa H&L 音叉物位开关音叉物位开关 4 HL121-XXMZ75 HL121-XXMZ76 HL121-XXMZ77 应用场合：固体物料 固体物料 固体物料 探头类型：标准振棒 加长振棒 缆式振棒 过程连接：1 1/2 BSPT 1 1/2 BSPT 1 1/2 BSPT 过程温度：-40250-40250-40150 过程压力：-0.11.6MPa-0.11.6MPa-0.10.6MPa 音叉物位开关音叉物位开关 H&L 54 产品应用产品应用 4.1 液位测量液位测量 应用于容器内液体的限位报警。图中 1)用于高液位报警。2)用于低液位报警。竖直安装（法兰安装方式，可选管座安装）水平安装（管座安装方式，可选法兰安装）4.2 固体物位测量固体物位测量 应用于容器内固体物位的限位报警。图中 1)用于高物位报警。2)用于低物位报警。竖直安装（法兰安装方式，可选管座安装）水平安装（管座安装方式，可选法兰安装）H&L 音叉物位开关音叉物位开关 6 重要说明重要说明 以 HS70 型探头为例：图中 1)所指为本系列仪表所有探头固有的标记点。图中 2)为待测物料流动方向。要求图中 1)所指方向与图中 2)所指料流方向必须是平行的，不可倾斜，更不可垂直。即当水平安装时，两叉开口方向应垂直，不能倾斜或水平。当安装于管道内时，两叉开口应平行于管道内径方向。4.3 典型应用典型应用 管道安装管道安装 HS73 型探头，叉体尺寸小，安装范围广，实用性强。尤以管道物位测量更显优势。当安装于管道内时，两叉开口应平行于管道内径方向。污水池污水池 HS74 型探头，相较其它原理开关类产品，大量气泡出现对测量的精度无影响。锯末测量锯末测量 HS70 型探头。适合物料介电常数不固定、密度不固定场合。水平安装时，两叉开口方向应垂直，不能倾斜或水平。具体安装要求见附录具体安装要求见附录 音叉物位开关音叉物位开关 H&L 75 产品参数产品参数 HL121-XXMZ70 HL121-XXMZ71 HL121-XXMZ72 过程压力过程压力-0.12.5MPa-0.12.5MPa-0.10.6MPa 过程温度过程温度-40250-40250-40150 软缆最大耐拉强度软缆最大耐拉强度 2KN 硬杆最大侧面负载硬杆最大侧面负载 600N 600N 探头长度探头长度 0.2m(7.87)0.152m(5.978.7)14m(39.4157.5)HL121-XXMZ73 HL121-XXMZ74 过程压力过程压力-0.16.4MPa-0.16.4MPa 过程温度过程温度-40250-40250 软缆最大耐拉强度软缆最大耐拉强度 硬杆最大侧面负载硬杆最大侧面负载 600N 600N 探头长度探头长度 40mm(1.57)0.12m(3.9478.7)HL121-XXMZ75 HL121-XXMZ76 HL121-XXMZ77 过程压力过程压力-0.11.6MPa-0.11.6MPa-0.10.6MPa 过程温度过程温度-40250-40250-40250 软缆最大耐拉强度软缆最大耐拉强度 2KN 硬杆最大侧面负载硬杆最大侧面负载 600N 600N 探头长度探头长度 150mm(5.9)0.152m(5.978.7)14m(39.4157.5)所有型号统一参数说明：所有型号统一参数说明：1)安装方式：法兰连接或螺纹连接可选。2)法兰材料：304SS/316SS 可选。3)接液材料（叉体材料）：304SS/316SS 可选。4)电子单元壳材料：阻燃 PBT。5)表头重量：850g。6)最大安装扭矩：100Nm。7)以上内容为标准配置，如有其他需要，请咨询厂家。H&L 音叉物位开关 8电源说明-供电：（自适应电源）直流供电电压：2035VDC 交流供电电压：30250VAC(50/60Hz)-允许纹波 直流电：1Vp-p 交流电：5Vp-p-功耗：1.5W(Max.)-隔离电压：1500V(Min.)-过压保护：CAT III-反向保护：接线无极性要求 输入-测量变量：物料位置的变换引起的音叉叉体频率的变化。-测量范围：4m(Max.)-频率：200Hz（叉体长度 150mm 探头）1200Hz（叉体长度 40mm 探头）280Hz（棒体长度 159mm 探头）-物料密度要求（Min.）0.01g/cm3（叉体长度 150mm 探头）0.5g/cm3（叉体长度 40mm 探头）0.3g/cm3（棒体长度 159mm 探头）输出-物位报警方式：高位报警和低位报警-继电器：DPDT（双刀双掷）-继电器触点容量：250VAC，1A（有感）3A（无感，即 cos=1.0）-物位报警输出：LED 红色指示灯显示-电源状态指示：LED 绿色指示灯显示-延时：030s-启动稳定时间：5.0s-测量反应时间：0.5s 精度及稳定性-响应时间：1.0s（从悬空状态到埋没状态）4.0s（从埋没状态到悬空状态）-温度稳定性：0.01%/（满量程范围内）电缆接口-防水接头：M201.5(PG13.5)防水接头在供货范围之内。防护-壳体防护等级：IP67 环境-环境温度：-40+70-存储温度：-20+65-环境湿度：90%认证-CE 认证：恒立仪表确保贴有 CE 标志的仪表均通过了所需的相关测试。-防爆认证：PCEC 隔爆型，(ExdIICT6)。参考标准-振动标准：DIN EN 60068-2-64/IEC 68-2-64:20to2000Hz,1(m/s2)2/Hz-EMC 标准：EN 61326,电气设备 ClassB-冲击标准：DIN EN 60068-2-27/IEC 68-2-27:30g acceleration-EN 61010：针对电气设备的测量、控制、校准及实验室使用的安全要求-EN 61326：干扰辐射（设备类别），抗干扰辐射（附录，工业区）音叉物位开关音叉物位开关 H&L 96 产品选型产品选型 整机型号整机型号 HL121-认证认证 X 标准，CE 认证 D 防爆认证：隔爆型 1)显示显示/外壳外壳 X 无视孔压铸铝外壳 A 带视孔压铸铝外壳 进线口进线口 M 双 M201.5 N 双 1/2 NPT 安装方式安装方式 Z 整体，电子单元与探头一体安装 F 分体，电子单元与探头分别安装 探头序号探头序号 70 标准固体音叉 71 加长固体音叉 72 缆式固体音叉 73 标准液体音叉 74 加长液体音叉 75 标准振棒 76 加长振棒 77 缆式振棒 1)防爆类型：PCEC 隔爆型，(ExdIICT6)。选型辅助参数选型辅助参数 插入长度：分体线长度：法兰规格：卡盘规格：其它：探头型号探头型号 HS 探头序号探头序号 70标准固体音叉 71加长固体音叉 72缆式固体音叉 73标准液体音叉 74加长液体音叉 75标准振棒 76加长振棒 77缆式振棒 过程连接过程连接 BBSPT（55英制圆锥管螺纹）GG（55非密封直管螺纹）NNPT（60美制圆锥管螺纹）F法兰 C卡盘 O其他型式 金属材质金属材质 1不锈钢 304SS2不锈钢 316SS 绝缘材料绝缘材料 X无 探头长度探头长度 1)X标准探头 O用户确定探头长度。1)HS70、73、75 探头选“X”。H&L 音叉物位开关音叉物位开关 10 7 尺寸图尺寸图 图中默认长度单位：mm HL121-XXMZ70 HL121-XXMZ71 HL121-XXMZ72 HL121-XXMZ73 HL121-XXMZ74 音叉物位开关音叉物位开关 H&L 11 HL121-XXMZ75 HL121-XXMZ76 HL121-XXMZ77
