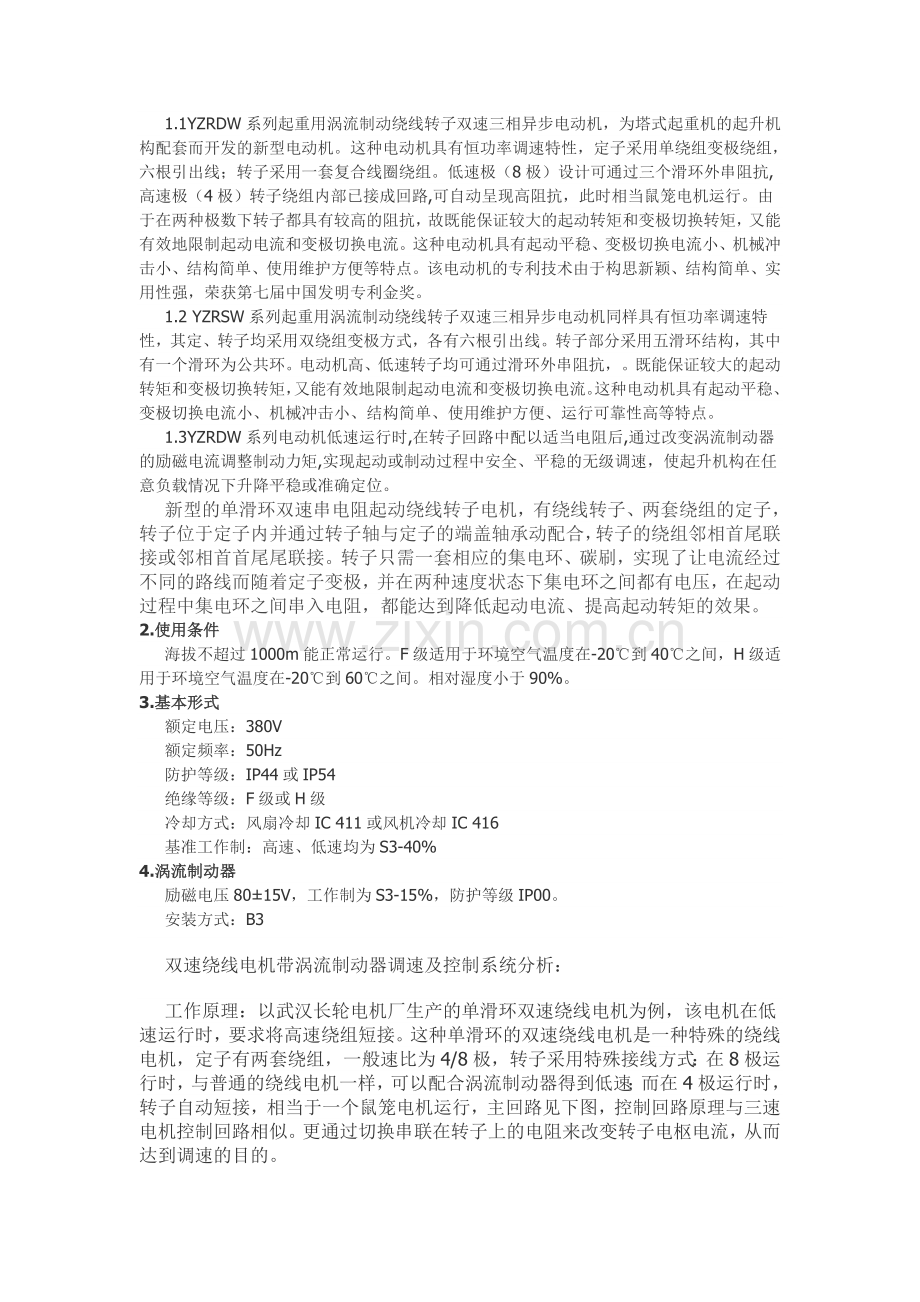

1.1YZRDW系列起重用涡流制动绕线转子双速三相异步电动机，为塔式起重机的起升机构配套而开发的新型电动机。这种电动机具有恒功率调速特性，定子采用单绕组变极绕组，六根引出线；转子采用一套复合线圈绕组。低速极（8极）设计可通过三个滑环外串阻抗,高速极（4极）转子绕组内部已接成回路,可自动呈现高阻抗，此时相当鼠笼电机运行。由于在两种极数下转子都具有较高的阻抗，故既能保证较大的起动转矩和变极切换转矩，又能有效地限制起动电流和变极切换电流。这种电动机具有起动平稳、变极切换电流小、机械冲击小、结构简单、使用维护方便等特点。该电动机的专利技术由于构思新颖、结构简单、实用性强，荣获第七届中国发明专利金奖。
1.2 YZRSW系列起重用涡流制动绕线转子双速三相异步电动机同样具有恒功率调速特性，其定、转子均采用双绕组变极方式，各有六根引出线。转子部分采用五滑环结构，其中有一个滑环为公共环。电动机高、低速转子均可通过滑环外串阻抗，。既能保证较大的起动转矩和变极切换转矩，又能有效地限制起动电流和变极切换电流。这种电动机具有起动平稳、变极切换电流小、机械冲击小、结构简单、使用维护方便、运行可靠性高等特点。
1.3YZRDW系列电动机低速运行时,在转子回路中配以适当电阻后,通过改变涡流制动器的励磁电流调整制动力矩,实现起动或制动过程中安全、平稳的无级调速，使起升机构在任意负载情况下升降平稳或准确定位。
新型的单滑环双速串电阻起动绕线转子电机，有绕线转子、两套绕组的定子，转子位于定子内并通过转子轴与定子的端盖轴承动配合，转子的绕组邻相首尾联接或邻相首首尾尾联接。转子只需一套相应的集电环、碳刷，实现了让电流经过不同的路线而随着定子变极，并在两种速度状态下集电环之间都有电压，在起动过程中集电环之间串入电阻，都能达到降低起动电流、提高起动转矩的效果。
2.使用条件
海拔不超过1000m能正常运行。F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。相对湿度小于90%。
3.基本形式
额定电压：380V
额定频率：50Hz
防护等级：IP44或IP54
绝缘等级：F级或H级
冷却方式：风扇冷却IC 411或风机冷却IC 416
基准工作制：高速、低速均为S3-40%
4.涡流制动器
励磁电压80±15V，工作制为S3-15%，防护等级IP00。
安装方式：B3
双速绕线电机带涡流制动器调速及控制系统分析：
工作原理：以武汉长轮电机厂生产的单滑环双速绕线电机为例，该电机在低速运行时，要求将高速绕组短接。这种单滑环的双速绕线电机是一种特殊的绕线电机，定子有两套绕组，一般速比为4/8极，转子采用特殊接线方式：在8极运行时，与普通的绕线电机一样，可以配合涡流制动器得到低速；而在4极运行时，转子自动短接，相当于一个鼠笼电机运行，主回路见下图，控制回路原理与三速电机控制回路相似。更通过切换串联在转子上的电阻来改变转子电枢电流，从而达到调速的目的。
5.

YZRDW绕线式转子涡流制动塔吊电机
YZRDW200L-8/4               15/15KW        塔吊涡流电机
YZRDW225M-8/4               24/24KW         塔吊涡流电机
YZRDW250M-8/4               30/30KW         塔吊涡流电机
YZRDW250L-8/4               37/37KW         塔吊涡流电机
YZRDW280M-8/4               37/37KW         塔吊涡流电机
YZRW180L-6                  15KW                塔吊涡流电机
YZRW200L-6                  22KW                塔吊涡流电机
YZRW225M-6                  30KW                塔吊涡流电机
YZRW250M1-6                 37KW                塔吊涡流电机
转子48槽1-8是一套复合绕组，线径1.40和1.30并绕。
YZRDW225M-4/8/24kw/24kw/B3系列起重用涡流制动绕线转子双速三相异步电动机这台电机8极是Y接4极是三角形，定子绕组图60槽8/4极节距1-9.式单绕组変极绕组，双层迭式布线。
一般情况下单绕组的双速电机，高低速的接线间有一定的电阻值，而双绕组的，高低速绕组之间是不连接的。
电机可以是双绕组双速或者单绕组双速
双绕组甚至可以设计成3速或者4速。
单绕组双速计算时不同转速时改变并联支路数、跨距等计算即可
双绕组双速分别计算不同速度时候的参数，可能要改变匝数、跨距、并联路数等
单绕组双速成本上会低，但一般是倍极设计，比如2/4极，4/8极。
双绕组双速可以做成4/16极，6/24极等，极数差异可以大点。
双速单滑环电机把定子绕组线拿掉，电机通电还会转么？
这就要看铁心剩磁多少而定。有的转的快，有的转的慢，有的只发出嗡嗡声。在转的情况下，转矩都不大。

图片：

YZRDW系列起重用涡流制动绕线转子双速三相异步电动机。铭牌上是8/4极 30KW  定子接法YY/△，我想咨询的是YY/△接法是不是在4极时短接8极?与接线图相符

三相48槽8/4极△/2Y双速电动机绕组布线接线图，参数，特点及主要应用
一、双速电动机
       双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
       根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
       此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2
二、双速电动机控制电路分析
    1、合上空气开关QF引入三相电源
    2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
    3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。
    4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
    5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
三、双速电动机定子接线图

接触器控制的双速电动机电气原理图

下图（a）为双速异步电动定子绕组的△接法，三相绕组的接线端子U1、V1、W1与电源线连接，U2、V2、W2三个接线端悬空，三相定子绕组接成△形。下图（b）为双速异步电动机定子绕组的YY接法，接线端子U1、V1、W1连接在一起，U2、V2、W2三个接线端与电源线连接。

塔吊YZRDW双速绕线转子电机维修 此电机定子为一套变极绕组，转子采用复合绕组实现高低两速，是长航电机厂专利产品，获“中国专利金奖”称号，目前仅少数几家企业具有对该产品的维修能力。
