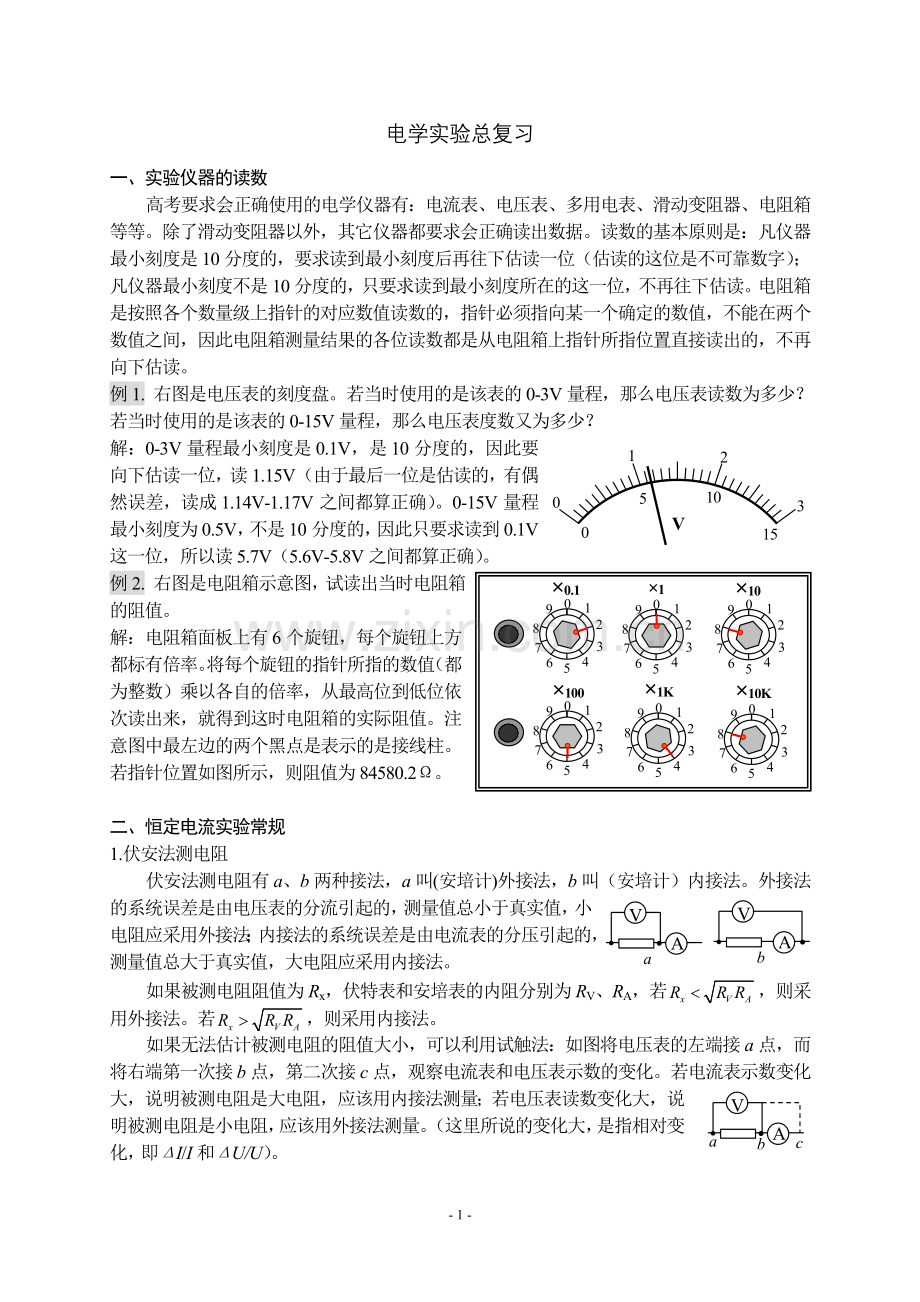

电学实验总复习
一、实验仪器的读数
高考要求会正确使用的电学仪器有：电流表、电压表、多用电表、滑动变阻器、电阻箱等等。除了滑动变阻器以外，其它仪器都要求会正确读出数据。读数的基本原则是：凡仪器最小刻度是10分度的，要求读到最小刻度后再往下估读一位（估读的这位是不可靠数字）；凡仪器最小刻度不是10分度的，只要求读到最小刻度所在的这一位，不再往下估读。电阻箱是按照各个数量级上指针的对应数值读数的，指针必须指向某一个确定的数值，不能在两个数值之间，因此电阻箱测量结果的各位读数都是从电阻箱上指针所指位置直接读出的，不再向下估读。
例1. 右图是电压表的刻度盘。若当时使用的是该表的0-3V量程，那么电压表读数为多少？若当时使用的是该表的0-15V量程，那么电压表度数又为多少？
0
1
2
3
V
0
5
10
15
解：0-3V量程最小刻度是0.1V，是10分度的，因此要向下估读一位，读1.15V（由于最后一位是估读的，有偶然误差，读成1.14V-1.17V之间都算正确）。0-15V量程最小刻度为0.5V，不是10分度的，因此只要求读到0.1V这一位，所以读5.7V（5.6V-5.8V之间都算正确）。
例2. 右图是×0.1
×10
×1
×1K
×10K
×100
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
电阻箱示意图，试读出当时电阻箱的阻值。
解：电阻箱面板上有6个旋钮，每个旋钮上方都标有倍率。将每个旋钮的指针所指的数值（都为整数）乘以各自的倍率，从最高位到低位依次读出来，就得到这时电阻箱的实际阻值。注意图中最左边的两个黑点是表示的是接线柱。若指针位置如图所示，则阻值为84580.2Ω。

二、恒定电流实验常规
1.伏安法测电阻
V
A
V
A
a
b
伏安法测电阻有a、b两种接法，a叫(安培计)外接法，b叫（安培计）内接法。外接法的系统误差是由电压表的分流引起的，测量值总小于真实值，小电阻应采用外接法；内接法的系统误差是由电流表的分压引起的，测量值总大于真实值，大电阻应采用内接法。
如果被测电阻阻值为Rx，伏特表和安培表的内阻分别为RV、RA，若，则采用外接法。若，则采用内接法。
a
V
A
b
c
如果无法估计被测电阻的阻值大小，可以利用试触法：如图将电压表的左端接a点，而将右端第一次接b点，第二次接c点，观察电流表和电压表示数的变化。若电流表示数变化大，说明被测电阻是大电阻，应该用内接法测量；若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。（这里所说的变化大，是指相对变化，即ΔI/I和ΔU/U）。
a
b
R
R
RX
RX

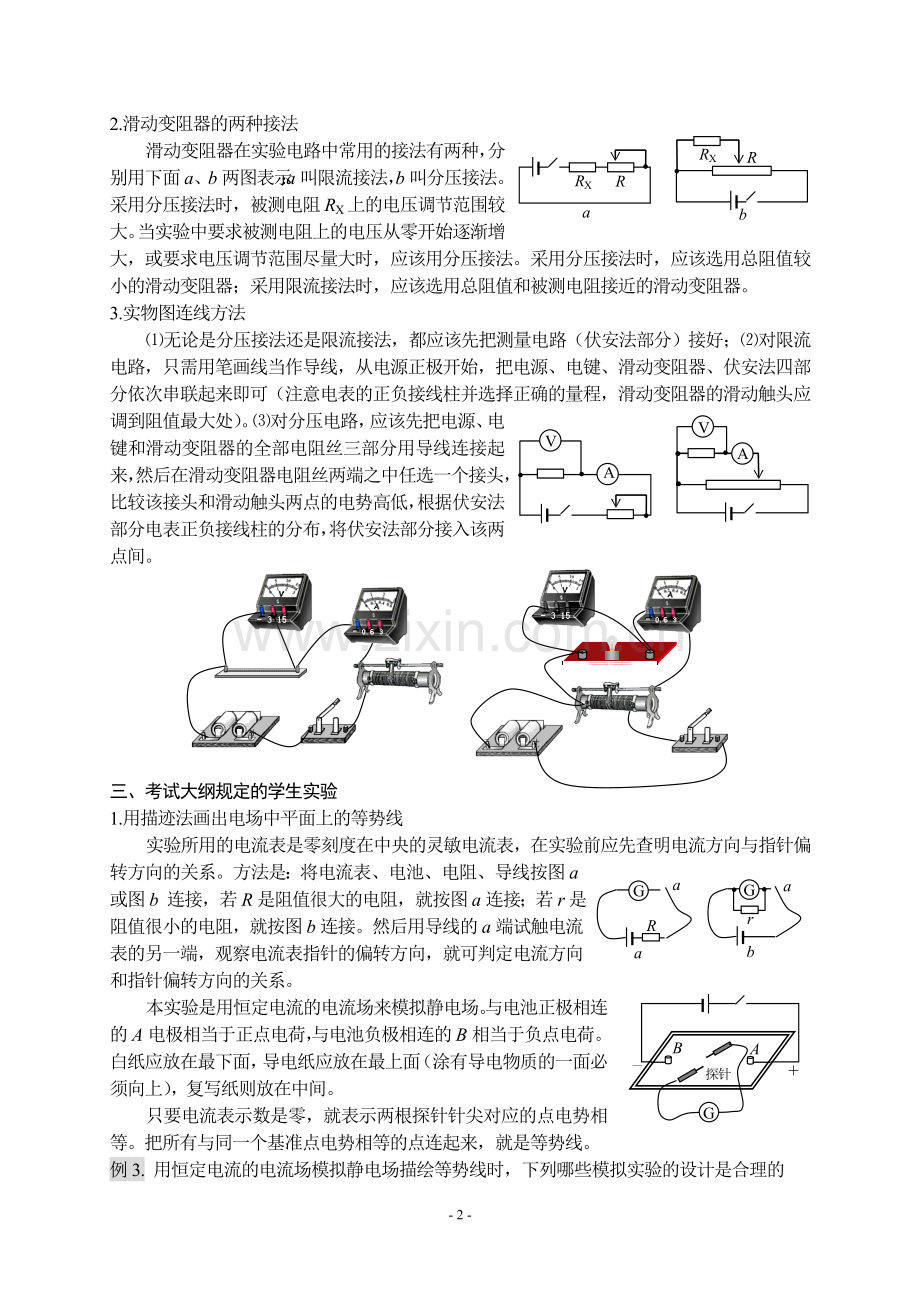

2.滑动变阻器的两种接法
滑动变阻器在实验电路中常用的接法有两种，分别用下面a、b两图表示：a叫限流接法，b叫分压接法。采用分压接法时，被测电阻RX上的电压调节范围较大。当实验中要求被测电阻上的电压从零开始逐渐增大，或要求电压调节范围尽量大时，应该用分压接法。采用分压接法时，应该选用总阻值较小的滑动变阻器；采用限流接法时，应该选用总阻值和被测电阻接近的滑动变阻器。
3.实物图连线方法
A
A
V
V
⑴无论是分压接法还是限流接法，都应该先把测量电路（伏安法部分）接好；⑵对限流电路，只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四部分依次串联起来即可（注意电表的正负接线柱并选择正确的量程，滑动变阻器的滑动触头应调到阻值最大处）。⑶对分压电路，应该先把电源、电键和滑动变阻器的全部电阻丝三部分用导线连接起来，然后在滑动变阻器电阻丝两端之中任选一个接头，比较该接头和滑动触头两点的电势高低，根据伏安法部分电表正负接线柱的分布，将伏安法部分接入该两点间。

三、考试大纲规定的学生实验
1.用描迹法画出电场中平面上的等势线
G
G
a
a
R
r
a
b
实验所用的电流表是零刻度在中央的灵敏电流表，在实验前应先查明电流方向与指针偏转方向的关系。方法是：将电流表、电池、电阻、导线按图a或图b 连接，若R是阻值很大的电阻，就按图a连接；若r是阻值很小的电阻，就按图b连接。然后用导线的a端试触电流表的另一端，观察电流表指针的偏转方向，就可判定电流方向和指针偏转方向的关系。
G
A
B
探针
——
+—
本实验是用恒定电流的电流场来模拟静电场。与电池正极相连的A电极相当于正点电荷，与电池负极相连的B相当于负点电荷。白纸应放在最下面，导电纸应放在最上面（涂有导电物质的一面必须向上），复写纸则放在中间。
只要电流表示数是零，就表示两根探针针尖对应的点电势相等。把所有与同一个基准点电势相等的点连起来，就是等势线。
例3. 用恒定电流的电流场模拟静电场描绘等势线时，下列哪些模拟实验的设计是合理的
M N
M
N
M N
M
⑴　　　　　　　⑵　　　　　　　⑶　　　　　　　⑷

A.如图⑴所示圆柱形电极M、N都接电源的正极，模拟等量正点电荷周围的静电场
B.如图⑵所示圆柱形电极M接电源正极，圆环形电极N接电源负极，模拟正点电荷周围附近的静电场
C.如图⑶所示两个平行的长条形电极M、N分别接电源正、负极，模拟平行板电容器间的静电场
D.如图⑷所示圆柱形电极M接电源负极，模拟负点电荷周围的静电场
解：用电流场模拟静电场，在导电纸上必须形成电流。由于⑴、⑷两个方案在导电纸上不会形成电流，因此设计不合理。⑵、⑶两个设计是合理的。选BC。
2.测定金属的电阻率
由于该实验中选用的被测电阻丝的电阻较小，所以测量电路应该选用伏安法中的电流表外接法。本实验对电压的调节范围没有特殊要求，被测电阻又较小，因此供电电路可以选用限流电路。
本实验通过的由于金属的电阻率随温度的升高而变大，因此实验中通电时间不能太长，电流也不宜太大，以免电阻丝发热后电阻率发生较明显的变化。由于选用限流电路，为保护电表和电源，闭合电键开始实验前应该注意滑动触头的位置，使滑动变阻器接入电路部分的电阻值最大。
例4. 在测定金属的电阻率的实验中，待测金属导线的长约0.8m，直径小于1mm，电阻在5Ω左右。实验主要步骤如下：⑴用______测量金属导线的长度l，测3次，求出平均值；⑵在金属导线的3个不同位置上用______________测量直径d，求出平均值；⑶用伏安法测量该金属导线的电阻R。在左边方框中画出实验电路图，并把右图中所给的器材连接成测量电路。安培计要求用0-0.6A量程，内阻约1Ω；伏特计要求用0-3V量程，内阻约几kΩ；电源电动势为6V；滑动变阻器最大阻值20Ω。在闭合电键前，滑动变阻器的滑动触点应处于正确位置。 根据以上测量值，得到该种金属电阻率的表达式为ρ=__________。
解：⑴米尺；⑵螺旋测微器；⑶测量部分用安培表外接法，电源部分用限流电路或分压电路都可以，电阻率 。
V

A

R
S
3.用电流表和电压表测电池的电动势和内电阻
实验电路如右。根据闭合电路欧姆定律：E=U+Ir，本实验电路中电压表的示数是准确的，而电流表的示数比通过电源的实际电流小，所以本实验的系统误差是由电压表的分流引起的。为了减小这个系统误差， 滑动变阻器R的阻值应该小一些，所选用的电压表的内阻应该大一些。
I/A
U/V
o
0.2 0.4 0.6
3.0
2.0
1.0
为了减小偶然误差，要多做几次实验，多取几组数据，然后利用U-I图象处理实验数据。将点描好后，用直尺画一条直线，使尽可能多的点落在这条直线上，而且在直线两侧的点数大致相等。这条直线代表的U-I关系的偶然误差比每一组实验数据的偶然误差都小。这条直线在U轴上的截距就是被测电源电动势E（对应的I=0），斜率的绝对值就是被测电源的内阻r。（特别要注意：有时纵坐标的起始点不是0，求内阻的一般式应该是r=|ΔU/ΔI |）。
变阻器
安培表
伏特表
电 池
电 键
例5. 在用电流表和电压表测电池的电动势和内电阻的实验中，所用的电流表和电压表的内阻分别约为0.1Ω和1kΩ。右边为实验原理图，下边为所需器材的实物图。试按原理图在实物图中画线连接成实验电路。
V
A

U/V
I/A
0 0.10 0.20 0.30 0.40 0.50 0.60 0.70
1.00
1.10
1.20
1.30
1.40
1.50

I（A）
0.12
0.20
0.31
0.32
0.50
0.57
U（V）
1.37
1.32
1.24
1.18
1.10
1.05
一位同学在实验中记录的6组数据如上表所示，试根据这些数据在右图中画出U-I图线。根据图线可读出被测电池的电动势E=____V，内电阻r=___Ω。
解：1.46，0.719
4.练习用多用电表测电阻
~
Ω
Ω
×1k ×100 ×10 ×1
Ω
OFF
2.5 10 50 250 500
2.5
50
mA
100
10
1
500
10
250
V
~
+
V
⑴使用前应看一下指针是否指在刻度盘左端的零刻线处。如果不在，就应该进行机械调零：用小螺丝刀轻旋表头正下方中央处的调零螺丝，使指针指左端零刻线。
⑵根据被测物理量及其数量级将选择开关旋到相应的位置。读数时还要注意选用刻度盘上对应的量程刻度。（如测量20mA左右的直流电流，应将选择开关对准左边100mA量程处，在刻度盘上，应该看最下方的刻度，即满偏刻度为10的刻度线，从刻度盘读出数据后还应再乘10，得测量结果。）
⑶使用欧姆挡时，在选好倍率后，还必须进行欧姆调零。方法是：将红、黑表笔短接，调节欧姆调零旋钮，使指针指右端零刻线处。因此用多用电表的欧姆挡测电阻的操作步骤是：⑴选挡。一般比被测电阻的估计值低一个数量级，如估计值为200Ω就应该选×10的倍率。⑵进行欧姆调零。⑶将红黑表笔接被测电阻两端进行测量。⑷将指针示数乘以倍率，得测量值。⑸将选择开关扳到OFF或交流电压最高挡。
用欧姆挡测电阻，如果指针偏转角度太小（即指针所指的刻度值太大），应该增大倍率重新调零后再测；如果指针偏转角度太大（即指针所指的刻度值太小），应该减小倍率重新调零后再测。
⑷使用多用电表时，两只手只能握住表笔的绝缘棒部分，不能接触表笔上的金属部分。
~
Ω
Ω
×1k ×100 ×10 ×1
Ω
OFF
2.5 10 50 250 500
2.5
50
mA
100
10
1
500
10
250
V
~
+
V
例6. 多用电表表头的示意图如右。在正确操作的情况下：
⑴若选择开关的位置如灰箭头所示，则测量的物理量是______，测量结果为___________。
⑵若选择开关的位置如白箭头所示，则测量的物理量是______，测量结果为___________。
⑶若选择开关的位置如黑箭头所示，则测量的物理量是______，测量结果为___________。
⑷若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：___________，____________，____________。
⑸全部测量结束后，应将选择开关拨到__________或者___________。
⑹无论用多用电表进行何种测量（限于直流），电流都应该从色_____表笔经______插孔流入电表。
解：⑴直流电压，12.4V。⑵直流电流，49mA。⑶电阻，17kΩ。⑷该用×1kΩ倍率，重新调零，将红黑表笔分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得测量值。⑸OFF，交流电压500V档位置。⑹红，正
四、重要的演示实验
1.平行板电容器的电容

静电计是测量电势差的仪器。指针偏转角度越大，金属外壳和上方金属小球间的电势差越大。在本实验中，静电计指针和A板等电势，静电计金属壳和B板等电势，因此指针偏转角越大表示A、B两极板间的电压越高。
本实验中，极板带电量保持不变。三个图依次表示：正对面积减小时电压增大；板间距离增大时电压增大；插入电介质时电压减小。由知，这三种情况下电容分别减小、减小、增大。因此可以确定C和S、d、ε的关系是。
2.研究电磁感应现象
首先要查明电流表指针偏转方向和电流方向的关系（方法与画电场中平面上等势线实验相同）。
电键闭合和断开时、电键闭合后滑动变阻器的滑动触头移动过程中、电键闭合后线圈A在B中插入、拔出时，都会发现电流表指针发生偏转，说明有感应电流产生。而电键保持闭合、滑动触头不动、线圈A 在B中不动时，电流表指针都不动，说明无感应电流产生。
结论：闭合电路中有感应电流产生的充分必要条件是穿过闭合电路的磁通量发生变化。
五、设计实验举例
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
×1
×100
×10
×10000
×100000
×1000
例7. 利用如图所示的一只电压表、一个电阻箱和一个电键，测量一个电池组的电动势和内电阻。请画出实验电路图，并用笔画线作导线将所给器材连接成实验电路。用记录的实验数据写出电动势和内电阻的表达式。
解：与学生实验相比，用电阻箱代替了电流表。由于电压可测，由电压、电阻就可以算出电流（这个电流是通过电阻箱的电流，比通过电池的电流偏小，系统误差是由电压表的分流造成的）。电路图如下。实验步骤是：
⑴按电路图接好实验电路
V
⑵改变电阻箱阻值，分别读出两组电阻箱阻值和对应的路端电压值R1、U1、R2、U2。
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
×1
×100
×10
×10000
×100000
×1000
⑶根据闭合电路欧姆定律列出与这两组数据相对应的方程：
。
⑷解方程组可得E和r：

如果只给出电阻箱和电流表，用类似的方法同样可以测量电源的电动势和内电阻。
L1 L2
RX
R
R0
P
G
Rx
R
R0
例8. 电桥法测电阻。利用给出的电路图和器材（G为灵敏电流表，R0为阻值均匀的电阻丝，R为已知阻值的定值电阻，Rx为被测电阻）。要求利用这些器材测未知电阻Rx。⑴实验中还需要什么测量仪器？⑵将实物连成电路图。⑶写出测量Rx的实验步骤，并写出利用测量数据表示Rx的表达式。
解：⑴还需要米尺（测量左右两部分电阻丝的长度L1、L2）。
⑵实物连接图略。⑶按图接好电路后，移动滑动触头P，使电流表指针指在中央零刻度处。用刻度尺测量P点两边电阻丝的长度L1、L2；由RX∶R=L1∶L2得。
例9. 下右图中的P是一根表面均匀地镀有一层很薄的电阻膜的长陶瓷管（碳膜布满圆柱体的外侧面）。陶瓷管的长度约为50cm，外径约为6cm，所用电阻膜材料的电阻率已知为ρ，管的两端有导电箍M、N。该电阻的长度就是陶瓷管的长度，其截面积可看作等于膜的厚度与圆周长的乘积。现有器材为：A.米尺、B.游标卡尺、C.螺旋测微器、D.电压表、E.电流表、F.电池组、G.滑动变阻器、H.电阻箱、I.电键和导线。请你设计一个测量该电阻膜厚度d的实验方案。
　⑴所须选用的器材有：__________________（填器材前的字母即可）。
　 ⑵所须测量的物理量有：_____ 、_____、 _____、 _____。
　 ⑶根据实验测得的以上数据计算电阻膜厚度d的数学表达式为：d=________________。
M
N
P
mA
V
　 ⑷在左下图的方框中画出实验电路图（MN间的电阻膜的电阻约几个ｋΩ，滑动变阻器的总阻值为50Ω）。并将右下图中的实物按电路图连接起来（有３根导线已经连好，不得改动）。

E
A
R1
R2 K2
K1
解：⑴A（用来测量MN间的长度）、B（用来测量陶瓷管的外径）、D、E、F、G、I（以上用来测量电阻膜的阻值） ⑵MN间距离L、管的外径D、电流I、电压U ⑶ ⑷测量大电阻所以要采用电流表内接法；由于被测电阻阻值远大于滑动变阻器的总阻值，所以只有采用分压电路才能做到多取几组数据测电阻值，减小偶然误差。
μA
K2
K2
例10. 在实验室中，往往利用半偏法测量电流表或电压表的内阻。测量电路图如右。E为电源，其电动势为E。R1为总阻值较大的滑动变阻器。R2为电阻箱。A为被测电流表。用此电路，经以下步骤可近似测得电流表的内阻RA：①闭合K1，断开K2，调节R1，使电流表读数等于其量程I0；②保持R1不变，闭合K2，调节R2，使电流表读数等于I0/2；③读出R2的值，则RA=R2。⑴按照电路图在右边实物图所给出的实物图中画出连接导线。⑵若电源的内阻忽略不计，试分析该实验的系统误差总是使电表内阻的测量值比其真实值偏大还是偏小？
解：⑴图略。⑵闭合K2后，回路的总电阻减小，总电流将增大。因此当电流表读数等于I0/2时，通过电阻箱的电流将略大于I0/2，实际上电阻箱的电阻比表头电阻小一些，也就是说测量值比真实值偏小。
例11. 用伏安法测电阻时，由于电压表、电流表内阻的影响，测量结果总存在系统误差。按下图所示的电路进行测量，可以消除这种系统误差。
⑴该实验的第一步是：闭合电键S1，将电键S2接2，调节滑动变阻器RP和r，使电压表读数尽量接近满量程，读出这时电压表和电流表的示数U1、I1；请你接着写出第二步，并说明需要记录的数据：_________________________。
⑵由以上记录数据计算被测电阻RX的表达式是RX=___________。
RP
V
A
S2
1
RX
r
S1
2
V
A
S2
S1
RP
RX
⑶将右图中给出的仪器按照电路图的要求连接起来。

解：⑴将电键S2接1，读出这时电压表和电流表的示数U2、I2。⑵ ⑶图略。
U/V
I/A
o
例12. 某同学选用一只标有“3.8V 0.3A”的小灯泡，用电流表和电压表测量它在不同电压下的电流，从而计算出它在不同电压下的实际电阻值。根据实验数据画出的I-U图象如右。⑴从图象看出，电压越高对应的实际电阻值越_____，这说明灯丝材料的电阻率随温度的升高而________。⑵若实验室提供的器材是：电动势为6V，内阻很小的铅蓄电池；量程0-0.6-3A的直流电流表；量程0-3-15V的直流电压表；最大阻值10Ω的滑动变阻器；一只电键和若干导线。请画出正确的实验电路图。并标出开始实验时所用的电表量程和滑动变阻器滑动触头的位置。
解：⑴曲线上每一点和原点的连线的斜率的倒数表示该时刻对应的灯丝电阻。由图象可知随着电压的升高灯丝的电阻增大。这说明灯丝材料的电阻率随温度的升高而增大。⑵正常工作时灯丝的电阻才十几个欧姆，电压低时电阻更小，所以应作为小电阻处理，测量部分应该用外接法。灯丝两端的电压要求从零开始逐渐增大，所以供电部分必须采用分压电路。开始时电流表量程应选用0.6A，电压表量程应选用3V（快要超过3V时再改用15V量程），滑动变阻器滑动触头的位置应使灯丝两端分到的电压为零。

— 3
3 15
0.6 3
例13. 随着居民生活水平的提高，纯净水已经进入千家万户。某市对市场上出售的纯净水质量进行了抽测，结果发现竞有九成样品的细菌超标或电导率不合格（电导率是电阻率的倒数，是检验纯净水是否合格的一项重要指标）。⑴不合格的纯净水的电导率一定是偏_____（填大或小）。⑵对纯净水样品进行检验所用的设备原理如图所示，将采集的水样装入绝缘性能良好的塑料圆柱形容器内，容器两端用金属圆片电极密封。请把检测电路连接好（要求测量尽可能准确，已知水的电导率远小于金属的电导率，所用滑动变阻器的阻值较小）。
解：⑴纯水的电阻率是很大的，因此电导率是很小的。不合格的纯净水一定是含有杂质，因此电导率偏大。⑵测量部分用内接法，供电部分用分压电路。
