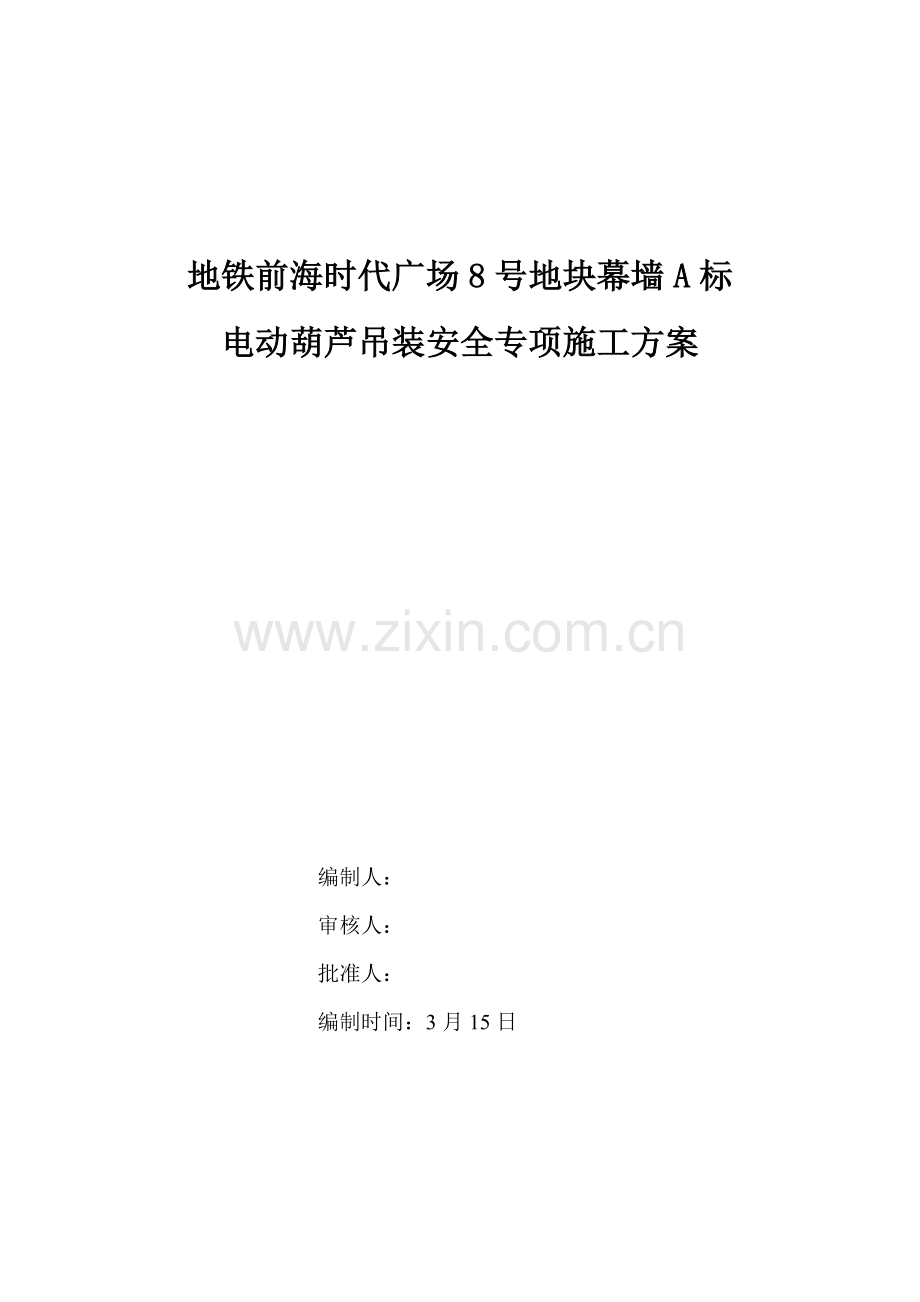

地铁前海时代广场8号地块幕墙A标
电动葫芦吊装安全专项施工方案

编制人：
审核人：
批准人：
编制时间：3月15日

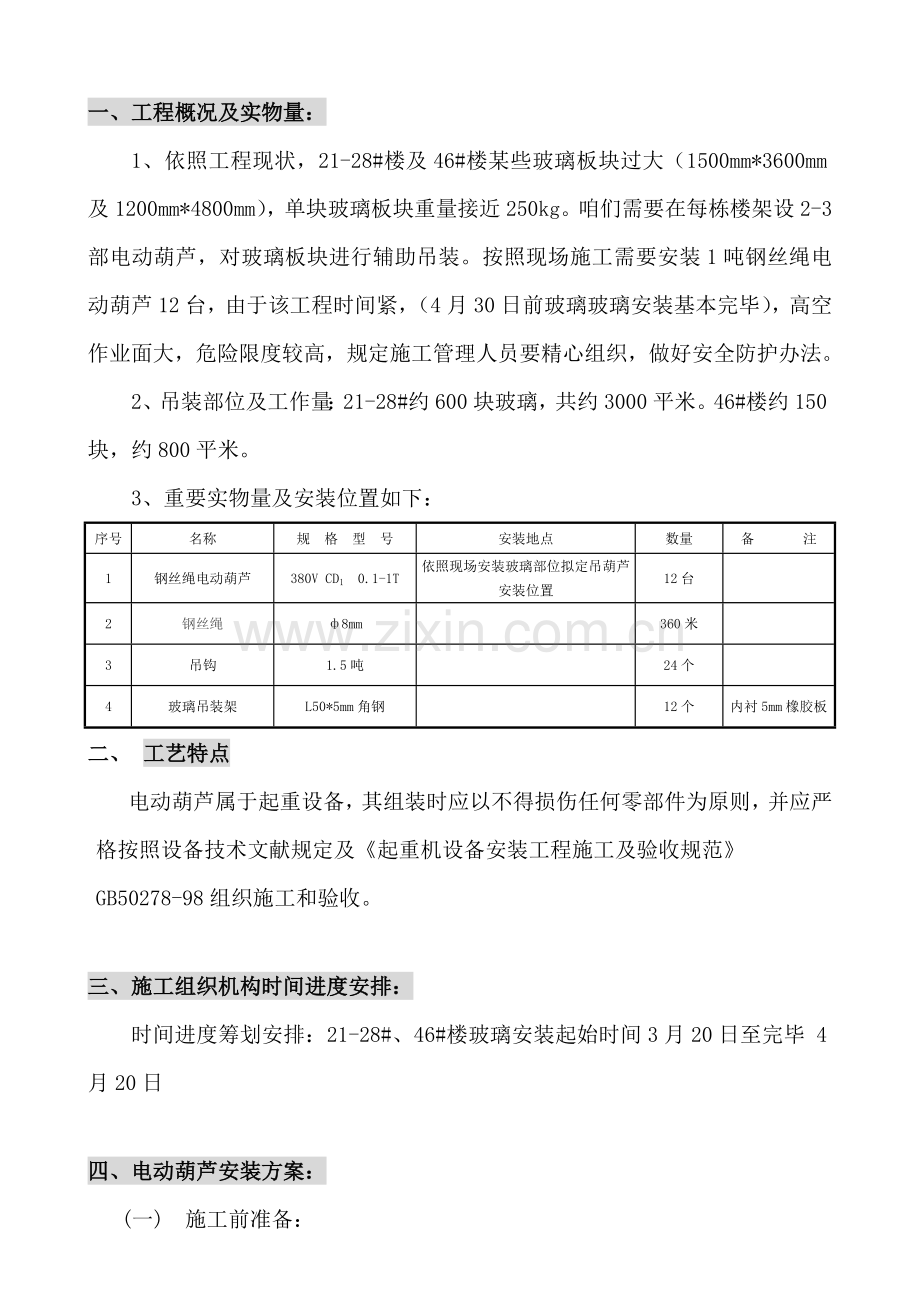

一、工程概况及实物量：
1、依照工程现状，21-28#楼及46#楼某些玻璃板块过大（1500mm*3600mm及1200mm*4800mm），单块玻璃板块重量接近250kg。咱们需要在每栋楼架设2-3部电动葫芦，对玻璃板块进行辅助吊装。按照现场施工需要安装1吨钢丝绳电动葫芦12台，由于该工程时间紧，（4月30日前玻璃玻璃安装基本完毕），高空作业面大，危险限度较高，规定施工管理人员要精心组织，做好安全防护办法。
2、吊装部位及工作量：21-28#约600块玻璃，共约3000平米。46#楼约150块，约800平米。
3、重要实物量及安装位置如下：
序号
名称
规 格 型 号
安装地点
数量
备 注
1
钢丝绳电动葫芦
380V CD1 0.1-1T
依照现场安装玻璃部位拟定吊葫芦安装位置
12台

2
钢丝绳重要构成某些涉及：减速器，运营机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器
ф8mm

360米

3
吊钩
1.5吨

24个

4
玻璃吊装架
L50*5mm角钢

12个
内衬5mm橡胶板
二、 工艺特点
电动葫芦属于起重设备，其组装时应以不得损伤任何零部件为原则，并应严格按照设备技术文献规定及《起重机设备安装工程施工及验收规范》GB50278-98组织施工和验收。
重要构成某些涉及：减速器，运营机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器钢丝绳电动葫芦论述钢丝绳电动葫芦重要构成某些涉及：减速器，运营机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器等。钢丝绳电动葫芦论述钢丝绳电动葫芦重要构成某些涉及：减速器，运营机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器等。钢丝绳电动葫芦论述钢丝绳电动葫芦重要构成某些涉及：减速器，运营机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器等。
三、施工组织机构时间进度安排：
时间进度筹划安排：21-28#、46#楼玻璃安装起始时间3月20日至完毕 4月20日

四、电动葫芦安装方案：
(一) 施工前准备：
1、施工前，施工人员须充分熟悉施工现场详细状况，对其操作要点要有足够结识。
2、电动葫芦到达安装地点后,一方面应先检查在运送途中有无损坏状况,若发既有损坏状况,应及时修复方可使用。
3、清点设备技术文献，核查设备型号与否符合设计规定，并按本安全施工方案进行安全技术交底。
(二) 电动葫芦安装：
阐明：此工程用钢丝绳电动葫芦固定悬挂机构架体为自制悬挂机构。
1、电动葫芦固定悬挂机构架体制作：
1) 材料：采用80mm*60mm*5mm方钢管、8#槽钢、55mm轴承、M12×120不锈钢对穿螺栓
2) 连接工艺：螺栓连接、施焊连接接
3) 电动葫芦于自制悬挂机构架体连接：将电动葫芦电机底座装入六颗M12×120螺栓固定于自制挑架底座梁架上。
4) 电动葫芦固定悬挂机构架体安装示意图

吊葫芦安装方案图

(三) 玻璃吊装架制作：
1、材料：采用L50*5mmQ235B角钢、ф14mmHRB355圆钢、5mm橡胶板，尼龙绑扎带
2、制作工艺： L50角钢焊接成四边形钢架，并且四角用角钢焊接成三角形稳定构造，角钢架内衬5mm橡胶板，以防止玻璃与钢材间硬性接触，在吊装架上方用直径14mm圆钢焊接吊装吊环，两脚焊接长度不不大于100mm
3、连接形式：电动葫芦通过钢丝绳下方吊钩与玻璃吊装架上吊环连接在一起，为防止两者之间意外脱钩，采用将闭锁器焊接在吊钩上形式进行闭锁。
4、电动葫芦固定悬挂机构架体安装示意图

玻璃吊装架方案图
(四) 计算书
本工地吊葫芦后支点采用水泥配重压载，水泥配重每块重30公斤，加载配重块时，配重块数X应依照前梁悬伸长度a、先后支点间距离b和悬吊载荷M，以二倍安全系数按下式计算拟定：
配重块数X≥2aM/30b
式中： a=893毫米
b=1872毫米
M=260公斤（按本工地使用最重玻璃计算）
X=4.77 本工地现每台吊葫芦配重按10块配备。
载重M

五、安装原则质量规定
执行原则《起重设备安装工程施工及验收规范》GB50278-98。
１、起重设备安装前，应按下列规定进行检查。
1） 设备技术文献应齐全。
2） 按设备装箱清单，检查设备材料及附件型号规格和数量，应符合设计和设备技术文献规定。
3） 机电设备应无变形损伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散现象。
4） 电动葫芦承重梁和配重铁重量必要符合安装规范规定。
5） 电动葫芦固定架（悬梁）必要符合承重规定。
２、电动葫芦安装质量规定
1) 钢丝绳与吊钩安装应按设备技术文献规定缠绕办法进行，其钢丝绳头与卷筒体及吊钩固定办法，紧固件拧紧度均应严格按技术文献原则执行。
2) 在安装完毕后应进行一次全面检查,检查内容如下:
a) 电动葫芦电气装置与否适合于安装地点电流种类和工作电压
b) 电气线路连接与否对的可靠
c) 限位装置动作与否对的、灵活、可靠
d) 所有润滑部份与否分别加足润滑油
e) 选取供电电缆时必要保证电机进线端电源不低于额定电压90%
f) 钢丝绳锁扣必要牢固
3、质量原则：
1) 采用设备及器材，均应符合国家现行原则规定并应有设备铭牌。
2) 包装完整，密封件密封应良好。
3) 开箱清点检查规格数量应符合设计规定，附件备件应齐全。
4) 产品技术文献应齐全，外观检查应无损坏变形锈蚀。
5) 软电缆吊索和自由悬滑线安装应符合规定：
6) 终端固定装置和拉紧装置机械强度应符合规定，其最大拉力应不不大于滑线或吊索最大拉力。
7) 当滑接线和吊索长度不大于或等于25m时，终端拉紧装置调节余量不应不大于0.2m。
8) 滑接线或吊索拉紧时弛度，应依照材料规格和安装环境温度选定，滑接线弛度偏差不应不不大于20㎜。
9) 悬挂装置电缆头应与软电缆可靠固定，电缆头间距离不适当不不大于5m。
10) 起重机上配线除弱电系统外，均采用额定电压不低于500V铜芯多股电线或电缆，多股电线截面积不得不大于2.5㎡。多股电缆截面积不得不大于1.5㎡。

六、试运营
电动葫芦试运营前应确认下列准备工作及条件已具备：
a) 电动葫芦所有机械零部件、设备、电器线路及设备均已按设备技术文献及规范CB50278-98中第十一章第1-6有关原则程序逐项进行安装调试完。
b) 电动葫芦试运前按规定报请总包方，监理方专业人员共同参加其试运检查验收工作所有过程。
c) 电动葫芦试运时，应按规定做好每道试运程序，并且精确，所有试运成果应有施工、监理、总包单位三方代表承认签字。
2、试运前检查、空负荷试运转
a) 钢丝绳端固定及其在吊钩、滑轮组和卷筒上缠绕应对的、可靠。
b) 各润滑点和减速器新加注润滑油及润滑脂性能、型号和数量应符合设备技术文献中规定。
c) 操纵机构操作方向（控制器）应与电动葫芦各机构运转方向相符。
d) 启动电动机，其运转应正常，小车运营时，不应卡轨，制动器动作应精确、可靠。
e) 当吊钩下降到最低位置时，卷筒上钢丝绳缠绕应不不大于3圈。
f) 试运转时，动作次数应不应不大于5次，且应动作精确无误，否则不得进行下项试运转。
g) 检查机构电气控制系统和安全装置敏捷可靠性，在配合机装调试锁定钢绳升降限位后，进行静动负荷实验后方可投入使用。
七、玻璃吊装过程
1、一方面将玻璃运至各楼层平台
玻璃先固定在预制钢架上，并用专用绑扎带捆绑，通过电动葫芦将玻璃运至三楼平台，堆放在玻璃架子上。
示意图如下

第一步运送简图

2、将玻璃运至安装部位
玻璃先固定在预制钢架上，并用专用绑扎带捆绑，通过设在屋面电动葫芦，将玻璃运至安装部位，在玻璃提高过程中吊篮辅助在玻璃外侧以防止玻璃在提高过程中摆动及转向，运至安装部位后通过吸盘将玻璃固定在幕墙骨架上。

第二步运送示意简图
八、施工安全保证办法
(一) 电动葫芦安全操作规程
1. 操作者（电动葫芦）应具备条件
1) 应用品备机械和电器操作知识，身体健康。
2) 应熟悉电动葫芦构造，使用性能，安全规程及本阐明书等。
3) 现场操作者要经培训方可上岗。
2. 有下列状况之一者不应进行操作
1) 超载或物体重量不清。
2) 电动葫芦有影响安全工作缺陷或损伤，如制动器、吊钩螺母防松装置损坏，钢丝损伤达到报废原则等。
3) 作业地点灰暗，无法看清场地和所吊物。
3. 操作守则
1) 每班作业前应按附表作寻常检查。
2) 重物接近或达到额定载荷时，应先作小高度短行程试吊再以最小高度吊运。吊重运营时不得从有人上方通行。
3) 吊钩处在最低工作位置上，卷筒上钢丝绳必要保存3圈以上安全圈。
4) 不得拆改电动葫芦安全装置。
5) 使用中如有异常响声，应遵循先停止运营，后检查，排除故障后再运营程序。
6) 必要服从现场指挥员指挥。
4. 电动葫芦寻常检查项目及规定
检查项目
检 查 要 求
作业地点
在操作者步行范畴内无障碍
按钮装置
起升、下降运营动作应敏捷、精确；同步按动一组按钮电动葫芦不得动作。
限位器
空载吊钩上升至极限位置时，限位应精确可靠。
吊钩装置
吊钩在圆周360°与垂直180°范畴内应转动灵活，滑轮转动时无卡阻和碰擦，吊钩螺母防松装置无异常，钩口闭锁装置正常无松动
钢丝绳
按GB5972中有关条款进行寻常观测和维护
制动器
起升、下降及运营制动应敏捷可靠
钢丝绳锁紧卡扣
3个锁扣无松动、安全可靠
导绳滑轮
导绳滑轮、轴承敏捷 滑轮穿杆磨损不得超过2mm 动作正常，安全可靠
电机
电机与钢架连接无松动、安全可靠
配重铁
且配重数量不能少于10块
玻璃架
玻璃架安全可靠无变形、开焊、松动现象
吊环
吊环安全可靠无变形、开焊、松动现象
(二) 吊装安全办法
1. 进入现场人员必要系戴安全帽、安全鞋等必要安保用品
2. 施工作业人员必要严格按操作规程进行操作，不得违章作业。
3. 起吊前需认真检查起吊用绳、索、卡具等，应符合起重规定无误后方可起吊。
4. 吊装现场指挥员发出信号，必要清晰、明白，各作业人员必要服从指挥，在作业中集中思想，严防麻痹大意发生意外。
5. 吊装区域必要有一名专职安全员负责现场监督安全施工。
6. 施工区域设立警示标记，拉好警戒线，禁止无关人员进入吊装下方危险区域。
7. 抬玻璃人员在吊装时远离该吊装下方危险区域。
8. 做好班前检查（吊篮，电动葫芦）并做好各项安全记录。
(三) 文明施工办法
1. 材料、机具和设备、电器件，要按项目部定置管理规定合理放置，每日班后废弃物品，必要及时统一回收解决，做到工完料净场地清，创造一种良好施工环境。
2. 施工现场用料、机具、设备，须按指定位置码放整洁有序并严格执行关于文明现场规定规定。

深圳市晶宫设计装饰工程有限公司
前海时代项目部
3月15日
