杯子里的秘密.docx

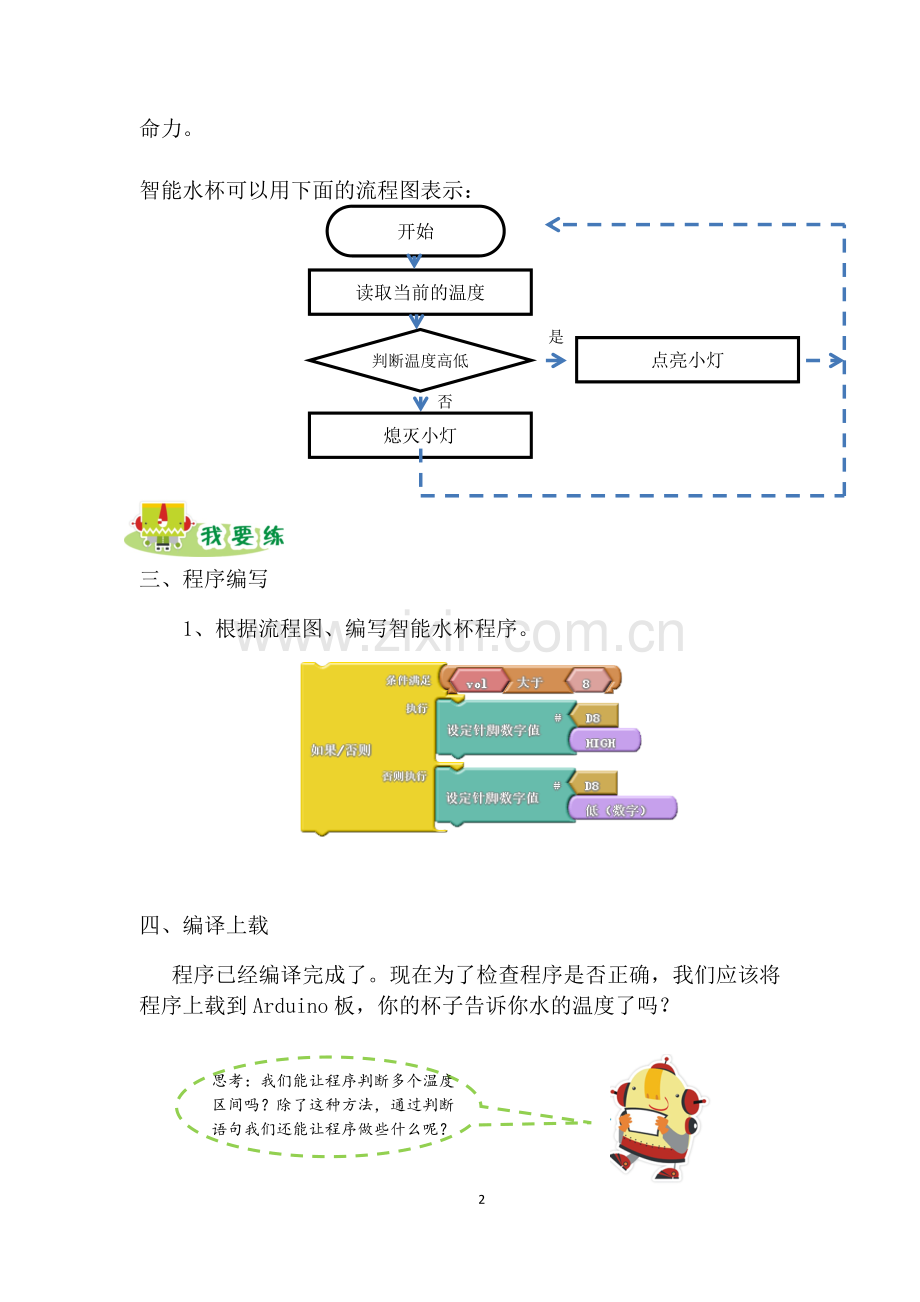

第6课 杯子里的秘密1.进一步学习程序流程，尝试判断框的使用。 2.完成第二个Arduino第二个人项目智能水杯3.水杯能根据温度的变化点亮不同的LED小灯任务描述：上一节课我们制作了一个数字温度计，水是生命之源，让水杯的颜色告诉我们水的温度是不是很酷，来，让我们动手来制作这样一个杯子吧。器材准备：Arduino控制板、LM35温度传感器一、硬件搭建 先将温度传感器接入Arduino主控板的模拟端口0，再把红色LED灯接在Arduino控制板的数字端口8。请记住连接的数字引脚的端口值，范例中绿灯、红灯连接的是7,8端口。二、程序流程图流程图用来表示程序的执行过程，它主要包括三个部分：表示各种操作的框、带箭头的流程线、框内必要的文字说明。流程图可以清楚地表示程序的执行过程。上一节课我们认识程序流程图中的常用的流程图符号：开始或者结束框处理框是今天我们要认识一位新朋友，正是它让我们的程序有了判断能力，它叫否判断框它能根据判断条件自动选择程序的流程，这样我们的机器人就有了生命力。智能水杯可以用下面的流程图表示：开始读取当前的温度是点亮小灯判断温度高低否熄灭小灯三、程序编写 1、根据流程图、编写智能水杯程序。四、编译上载 程序已经编译完成了。现在为了检查程序是否正确，我们应该将程序上载到Arduino板，你的杯子告诉你水的温度了吗？思考：我们能让程序判断多个温度区间吗？除了这种方法，通过判断语句我们还能让程序做些什么呢？2
