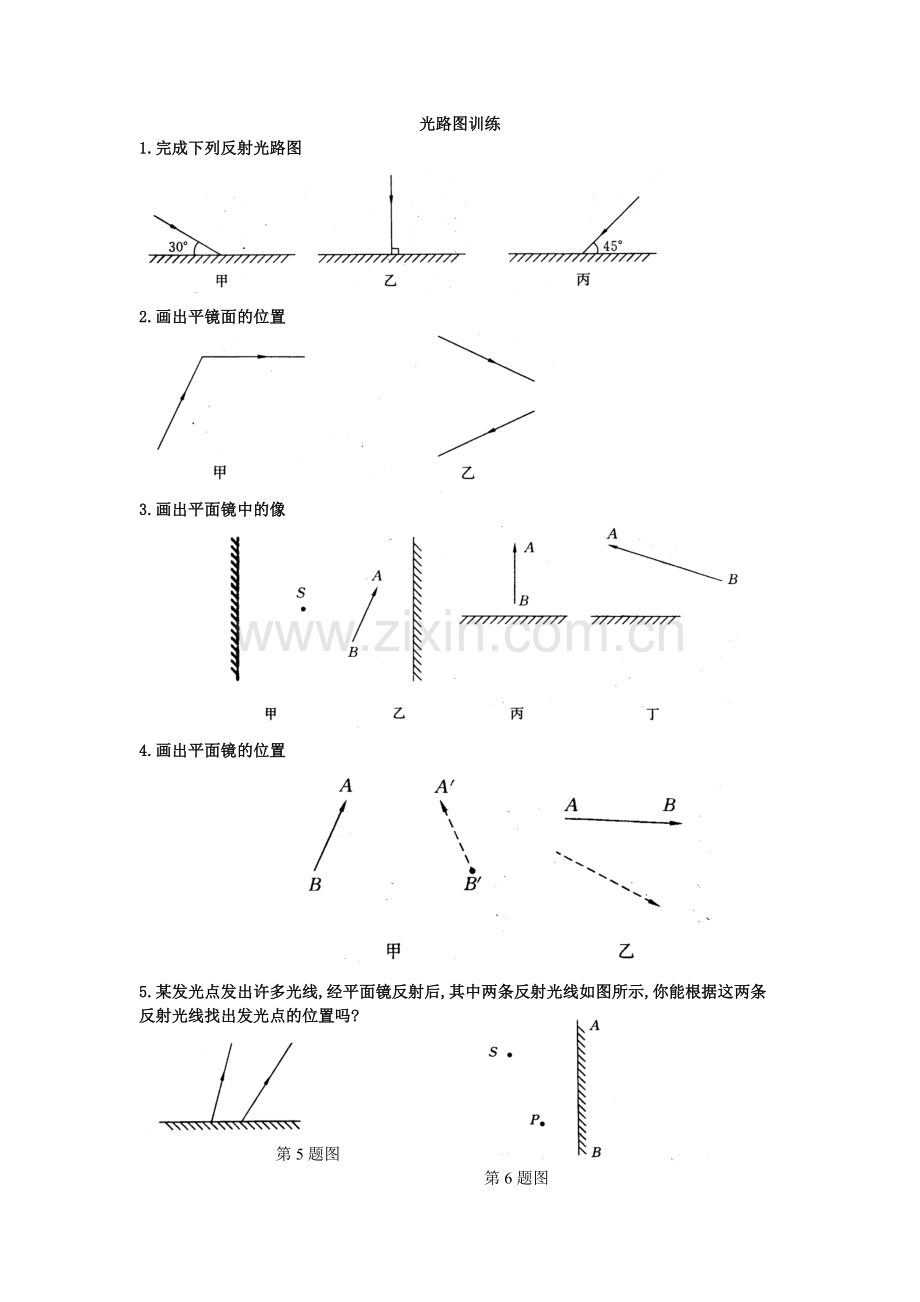

光路图训练
1.完成下列反射光路图
2.画出平镜面的位置

3.画出平面镜中的像

4.画出平面镜的位置

5.某发光点发出许多光线,经平面镜反射后,其中两条反射光线如图所示,你能根据这两条反射光线找出发光点的位置吗?
第5题图

第6题图

6.如图所示,AB为平面镜,S为发光点,已知从S发出的一条光线经平面镜反射后通过
P点,你能把通过P点的反射光线画出来,并画出与之对应的人射光线吗?
7.如图所示,在三个方框内放有光学元件,指出甲、乙、丙三框内分别是什么光学元件?添上光学元件并完成光路图。

8.一人从平面镜中看到对面墙上钟的像如下图所示，则实际时间为 (      )
 A．3：40   B．4：20  C．8：20   D．9：40
9.某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置．

10.作图：(1)作出下图甲中物体AB在平面镜中的像
(2)图乙中S为镜前一发光点，发出的光经镜面反射后有一条经过A点，试作出这条光线．

11.完成折射光路图

12.如图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。
