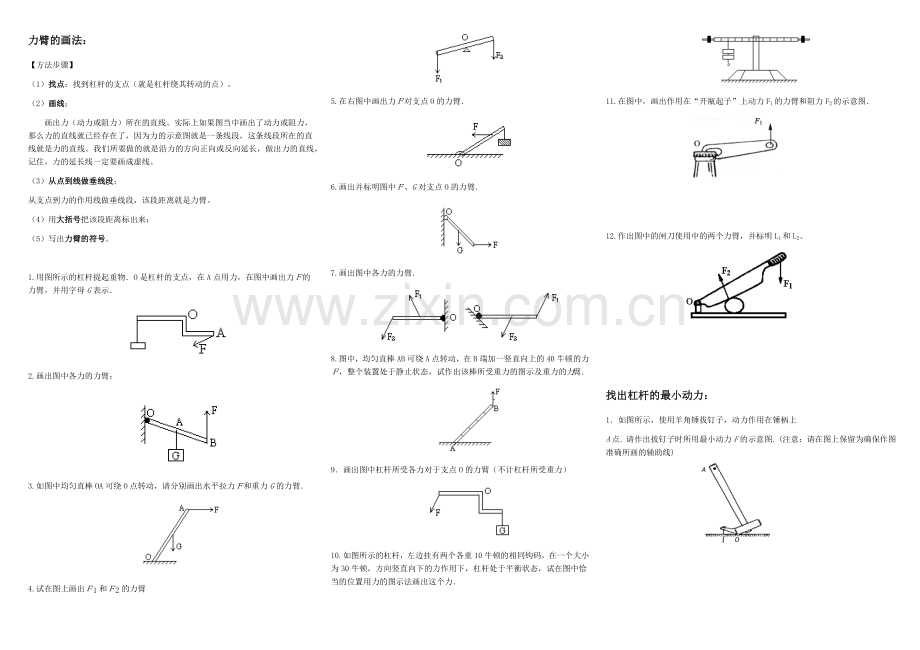

力臂的画法：
【方法步骤】
（1）找点：找到杠杆的支点（就是杠杆绕其转动的点）。
（2）画线；
画出力（动力或阻力）所在的直线。实际上如果图当中画出了动力或阻力，那么力的直线就已经存在了，因为力的示意图就是一条线段，这条线段所在的直线就是力的直线。我们所要做的就是沿力的方向正向或反向延长，做出力的直线，记住，力的延长线一定要画成虚线。
（3）从点到线做垂线段；
从支点到力的作用线做垂线段，该段距离就是力臂。
（4）用大括号把该段距离标出来；
（5）写出力臂的符号。

1.用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．

2.画出图中各力的力臂：

3.如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．

4.试在图上画出Ｆ1和Ｆ2的力臂

5.在右图中画出力Ｆ对支点O的力臂．

6.画出并标明图中Ｆ、G对支点O的力臂．

7.画出图中各力的力臂．

8.图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．

9．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）

10.如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．

11.在图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．

12.作出图中的闸刀使用中的两个力臂，并标明L1和L2。

找出杠杆的最小动力：
1． 如图所示，使用羊角锤拔钉子，动力作用在锤柄上

O

A

A点. 请作出拔钉子时所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)

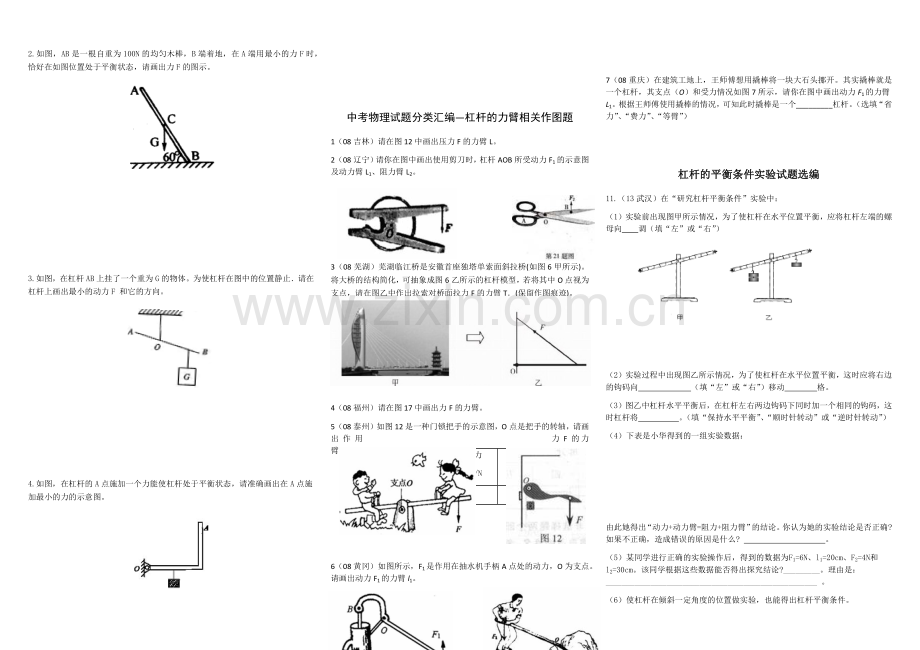

2.如图，AB是一根自重为100N的均匀木棒，B端着地，在A端用最小的力F时，恰好在如图位置处于平衡状态，请画出力F的图示。

3.如图，在杠杆AB上挂了一个重为G 的物体。为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。

4.如图，在杠杆的A点施加一个力能使杠杆处于平衡状态，请准确画出在A点施加最小的力的示意图。

中考物理试题分类汇编—杠杆的力臂相关作图题
1（08吉林）请在图12中画出压力F的力臂L。
2（08辽宁）请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图及动力臂L1、阻力臂L2。

3（08芜湖）芜湖临江桥是安徽首座独塔单索面斜拉桥(如图6甲所示)。将大桥的结构简化，可抽象成图6乙所示的杠杆模型，若将其中O点视为支点，请在图乙中作出拉索对桥面拉力F的力臂T．(保留作图痕迹)。

4（08福州）请在图17中画出力F的力臂。
5（08泰州）如图12是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂L。

6（08黄冈）如图所示，F1是作用在抽水机手柄A点处的动力，O为支点。请画出动力F1的力臂l1。

7（08重庆）在建筑工地上，王师傅想用撬棒将一块大石头挪开。其实撬棒就是一个杠杆，其支点（O）和受力情况如图7所示，请你在图中画出动力F1的力臂L1。根据王师傅使用撬棒的情况，可知此时撬棒是一个_________杠杆。（选填“省力”、“费力”、“等臂”）

杠杆的平衡条件实验试题选编
11.（13武汉）在“研究杠杆平衡条件”实验中：
（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母向　　调（填“左”或“右”）

（2） 实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向 （填“左”或“右”）移动　　　　格。
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将　　　　　。（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）
（4）下表是小华得到的一组实验数据：
动力
F 1 /N
动力臂
l1／cm
阻力
F2/N
阻力臂
l2／cm
3
4
4
3

由此她得出“动力+动力臂=阻力+阻力臂”的结论。你认为她的实验结论是否正确?如果不正确，造成错误的原因是什么? 。
（5）某同学进行正确的实验操作后，得到的数据为F1=6N、l1=20cm、F2=4N和l2=30cm。该同学根据这些数据能否得出探究结论?_________。理由是：____________________________________________________ 。
（6）使杠杆在倾斜一定角度的位置做实验，也能得出杠杆平衡条件。

这种实验方案与杠杆在水平位置做实验的方案相比较，你认为哪种实验方案好并说明理由：____________________________________________。
（8）如图3所示，杠杆每格长度相同，杠杆的a处已挂着2个0.5N的钩码，要使杠杆平衡，则应在杠杆的 处，挂上 个0.5N的钩码。

（9） 如图4所示，杠杆在水平位置平衡。如果在两侧钩码下再各挂一个相同的钩码，则杠杆_________端将下沉。

（10）下列实验步骤中：
A．调节杠杆两端的平衡螺母，使杠杆在水平位置平衡。
B．计算每次实验中F1·L1和F2·L2的大小，根据计算结果得出杠杆的平衡条件。
C．改变钩码的个数和位置，重复实验。
D．记下动力F1、动力臂L1、阻力F2和阻力臂L2的大小，将数据填入表格中。
E．将钩码挂职在杠杆的支上点两边，先改变动力或动力臂的大小，然后调节阻力或阻力臂的大小，使杠杆在水平位置重新平衡。
正确的顺序是

2.（2012•福州）小明在探究“杠杆的平衡条件”实验中，
（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆左端下沉，则应将平衡螺母向_________（选填“左”或“右”）调节，使杠杆在水平位置平衡．调节杠杆在水平位置平衡，这样做的好处是_________；
（2）首先应调节杠杆两端的螺母，使杠杆在不挂钩码时处于水平平衡状态．这一调节过程的目的是为了使杠杆的自重对杠杆平衡不产生影响，这时杠杆重力的力臂为_________。
（3）杠杆平衡后，小明在图甲所示的A位置挂上两个钩码，可在B位置挂上_________个钩码，使杠杆在水平位置平衡．
（4）如果再在A、B两处各加挂一个钩码，杠杆的_________端将会下沉．此后，小红又经过多次实验，得出的杠杆的平衡条件是_________．
（5）他改用弹簧测力计在图乙所示的C位置斜向下拉，若每个钩码重1N．当杠杆在水平位置平衡时，测力计的示数将______（选填“大于”、“等于”或“小于”）1N．

（6）实验中，用如图所示的方式悬挂钩码，杠杆也能水平平衡（杠杆上每格等距），但老师却往往提醒大家不要采用这种方式．这主要是因为该种方式________．
A．一个人无法独立操作； B．需要使用太多的钩码
C．力臂与杠杆不重合； D．力和力臂数目过多
（7）杠杆在生活中有很多应用．现欲使如图所示的静止的跷跷板发生转动，小女孩可采取的做法是_______________________________________．
（8）有的同学按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”．这个结论与杠杆平衡条件不符，原因是实验过程中________（填字母）．
A．没有改变力的大小 B．没有改变力的方向
C．没有改变力的作用点 D．实验次数较少，结论具有偶然性．

指甲钳里面的杠杆：
