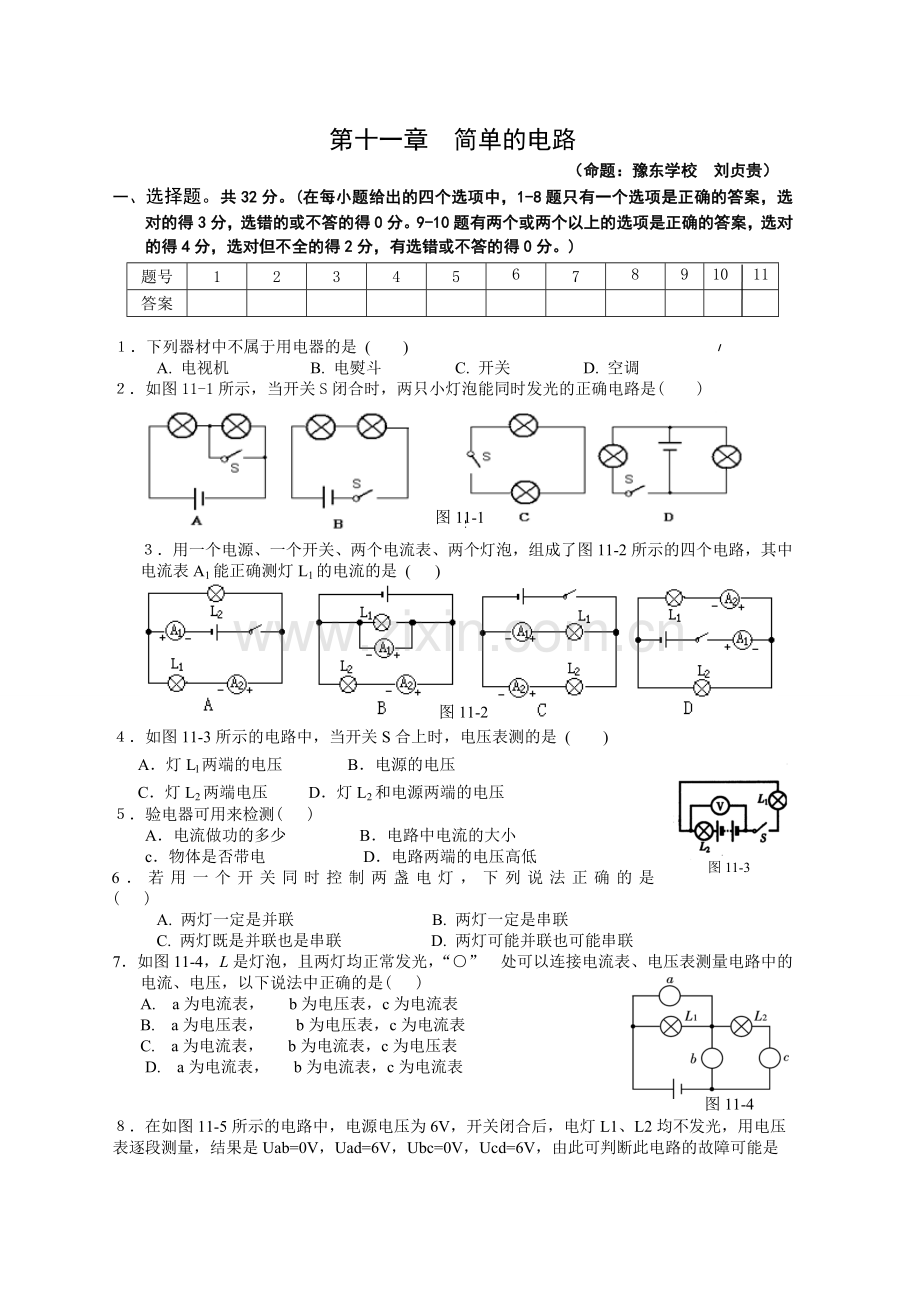

第十一章 简单的电路
（命题：豫东学校 刘贞贵）
一、选择题。共32分。(在每小题给出的四个选项中，1-8题只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。9-10题有两个或两个以上的选项是正确的答案，选对的得4分，选对但不全的得2分，有选错或不答的得0分。)
题号
1
2
3
4
5
6
7
8
9
10 11
答案

１．下列器材中不属于用电器的是 ( )
A. 电视机 B. 电熨斗 C. 开关 D. 空调
２．如图11-1所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是( )
图11-1

３．用一个电源、一个开关、两个电流表、两个灯泡，组成了图11-2所示的四个电路，其中电流表A1能正确测灯L1的电流的是 ( )
图11-2

４．如图11-3所示的电路中，当开关S合上时，电压表测的是 ( )
图11-3
A．灯Ll两端的电压 B．电源的电压
C．灯L2两端电压 D．灯L2和电源两端的电压
５．验电器可用来检测( )
A．电流做功的多少 B．电路中电流的大小
c．物体是否带电 D．电路两端的电压高低
6．若用一个开关同时控制两盏电灯，下列说法正确的是 ( )
A. 两灯一定是并联 B. 两灯一定是串联
C. 两灯既是并联也是串联 D. 两灯可能并联也可能串联
图11-4
7．如图11-4，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是( )
A. a为电流表， b为电压表，c为电流表
B. a为电压表， b为电压表，c为电流表
C. a为电流表， b为电流表，c为电压表
D. a为电流表， b为电流表，c为电流表

８．在如图11-5所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是Uab=0V，Uad=6V，Ubc=0V，Ucd=6V，由此可判断此电路的故障可能是（ ）
A．电路的aL1b部分发生断路 B．电路的bL2c部分发生断路
C．电源部分发生短路 D．电路的c经滑动变阻器至d部分发生断路
图11-5

９．关于电流表的使用，下列说法中正确的是 ( )
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．当电路中的电流不估计时，要用试触的方法来选定合适的量程
图11-6
C．电流表要并联在被测电路中
D．绝不允许不经过用电器把电流表接线 柱接到电源的两极上

10．如图11-6所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障不可能是( )
A．电灯L1灯丝断了 B．开关S接触不良
C．电灯L1短路 D．电灯L2短路
二、填空题。7小题，每小空1分，共20分。
11. 在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上 电荷，互相 的缘故。
图11-7
图11-8
12. 教室里装了很多电灯和吊扇它们之间是 连接入电路中；每盏灯一般都装有控制的开关，开关与电灯之间是 连接入电路的。
13.实验室常用电流表的一种有三个接线柱，如果把标有“-”的接线柱和标有“3”的接线柱接到电路中，表示选取用 的量程，如图11-7所示。电流表的分度值为 A。图中的读数是 A。
14.测电压表时，如果把标有“-”的接线柱和标有“3”的接线柱接到电路中，表示选用 的量程。读数时，应以刻度盘 （上方/下方）的刻度为准，如图11-8所示，电压表的分度值为 V。图中的读数是 V。
15．在串联电路中， 处处相等，串联电路两端的总电压 各部分电路两端的 。在并联电路中，各支路两端的电压等于干路的两瑞电压；干路中的总电流等于各支路中的电流 。
图11-9
16. 在图11-9中所示的电路中，开关S是用来控制 ，开关S1是用来控制 ，开关S2是用来控制 。
17. 有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。
三、作图题与简答。每题3分，共12分。
18．某同学在利用电压表测用电器两端电压时，设计了如图11-10所示的实验。当电压表的接线柱接A接线柱时，可以测出灯L1两端的电压，如果其他不变，把电压表的此接线柱接到C接线柱上即可测出L2两端的电压，这样就可以省掉了拆电路的麻烦。你认为这样做可以吗？为什么？

图11-10

19．在下图11-11中请你以笔代线将根据甲图中的电路图连接好电路。（其中A1的量程为0～0.6A，A2的量程为0～3A）
图11-10

图11-11

20．有三盏灯，想把它们连接在一个电路中，要求用与
不用每盏电灯都不影响别的电灯，每盏灯都有开关
控制,请你计制出这个电路，在右边空白处画出电路图。

21．一位同学用灯泡L1和L2组成了串联电路，他连接的电路如图11-12所示．
(1)闭合开关，观察到的现象是 ．
(2)请你在实物图上只改动一根导线，使电压表能够测出L1两端 电压．
(要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，
导线不许交叉)

图11-12

四、实验探究题。2小题，共20分。
图11-13
图11-14
22.(8分)（1）如图11-13所示，当S1、S2断开时，能亮的灯是 ，它们是 联的；当S1、S2闭合时，能亮的灯是 ，它们是 联的；当S1闭合，S2断开时，能亮的灯是 。
（2） 指出图11-14所示电路中的三处错误，并写出改正的办法。

A

B

C
23．(12分)（1）在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图11-15所示：
图11-15
A、当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB= 0，UBC= 12V，UAC =12V，则故障可能是＿＿＿＿＿＿＿＿＿＿＿＿．
B、故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：
实验次数
AB间电压U1/V
BC间电压U2/V
AC间电压U3/V
1
4
8
12
2
6
6
12

分析两组实验数据，可得出：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
图11-16
（2）在探究串联电路的电流特点时，小名同学连接了如图11-16所示的电路。在连接电路时，开关应 ，经检查无误后，闭合开关，三灯L1、L2、L3均发光，接着他应　　　　 ，实验时他记录了如下表中的实验数据，由表１的数据分析可知：　　　 　　　　，小华同学也做了此实验，记录的实验数据如表２中所示，从表２中可以看出d处的电流比a、b、c处的电流大许多，出现此情况的原因可能是　　 。
表１
测量处
a
b
c
d
电流／A
0.2
0.2
0.2
0.2
表２
测量处
a
b
c
d
电流／A
0.2
0.2
0.2
1.0

五、计算题。2小题，共16（每题8分）。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题目，答案中必须写出数值和单位。
24．某同学照图11-17所示的电路图将实物连接起来，闭合开关S后，观察电流表读数如下的示数，A1的示数是0.5A，经过L2的电流是另一条支路中的两倍。求：
图11-17
（1）L2中的电流是多少安培？
（2）干路中电流表的读数是多少？
（3）两表的量程分别应取多大的量程。
（4）在图中标出两表的正负接线柱。

图11-18

25．根据图11-18所示电路，回答下列问题。
（1）电压表V1和V2分别测量的是哪些电灯或哪个电灯的电压？
（2）若V1的读数为2.0V，V2的读数是5V则L2两瑞的电压是多少伏？
（3）在图中标出两个电压表的正、负接线柱。
（4）图中两电压表的量程是否相同？为什么？

第十一章 简单的电路答案

一、单项选择题。
题号
1
2
3
4
5
6
7
答案
C
B
C
A
C
D
B

8
9
10
D
ABD
BCD
二、填空题。8小题，每空1分，共24分。
11. 异种 吸引
12. 并联，串联
13. 0～3A，0.1A，2.5A
14.0～3V，下方，0.1V，2.5V
15．电流，等于，电压之和，总和
16.所有用电器，灯泡，灯泡和电动机，
17.负，吸引
四、作图题与简答。（每题3分，共12分。）
18.不可以，因为电压表从A点直接到C点正负接线柱反了，测不出电压

19. 20.
21.（1）灯泡会亮，但电压表反转（2）略
四、实验探究题。共20分。
22、（1）L1L3 ，串联，L2 L3，并联，L3。
（2）A、电源短路，B、两个灯炮没有接入电路，C、开关不能控制电流通断，
23、（1）A \L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）
B\串联电路中，总电压等于各部分电路的电压之和
(2)断开，分别在a、b、c、d处接入电流表测量该处电流，串联电路中各处电流相等，读错量程，应读0-0.6A量程的刻度，而他读0-3A量程的刻度

五、计算题。共2小题，16分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题目，答案中必须写出数值和单位。
24、（1）1A （2）1.5A A1表取0～0.6A （3） A2表取0～3A的量程 （4） 略
25. （1）V1测量L1两瑞电压，V2测量L1、L2两瑞电压之和。（2）3V（3） 略（4）不相同
