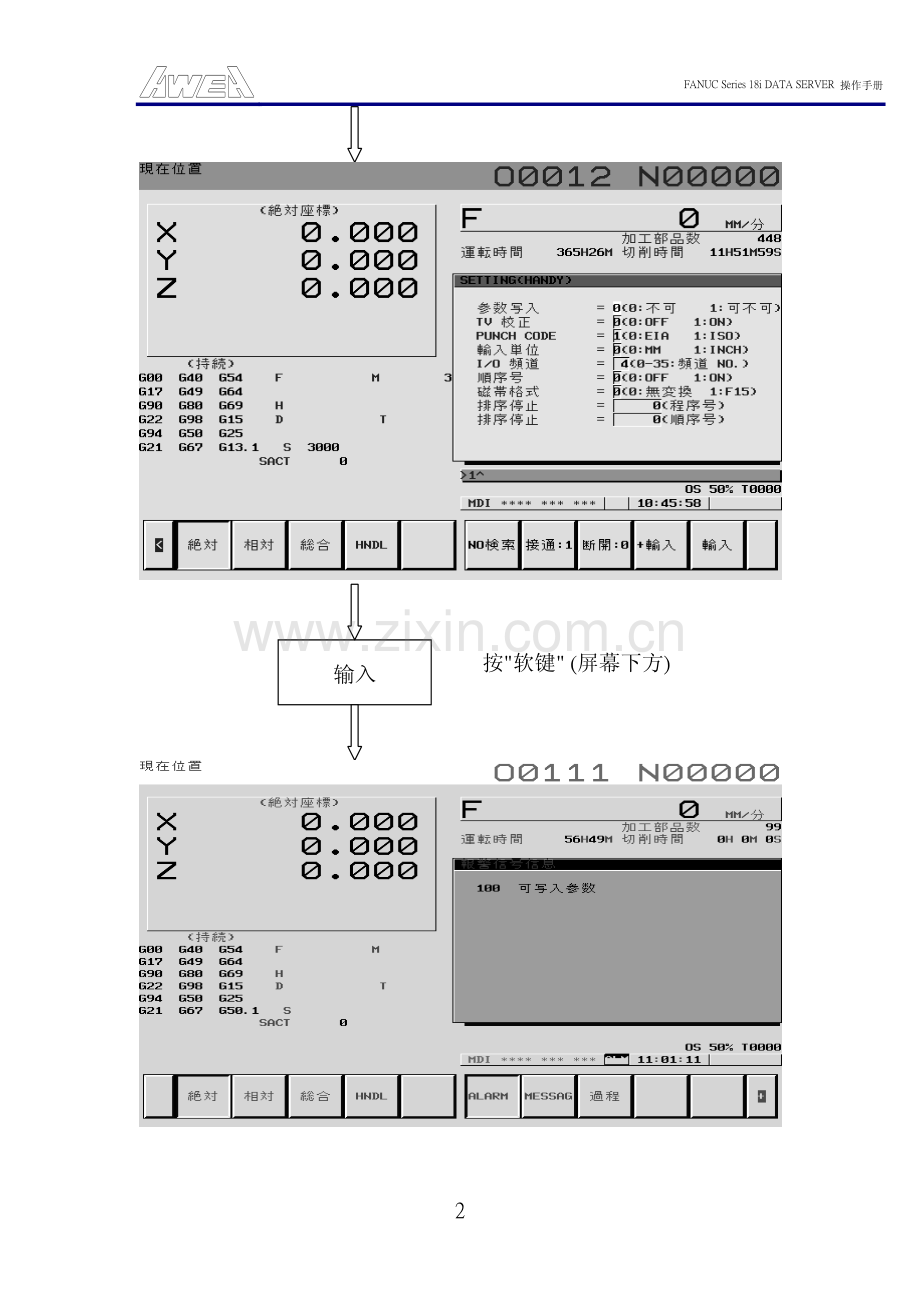

FANUC Series 18i DATA SERVER 操作手册 1 一.DATA SERVER 设定画面操作:流程图:模式选择钮(手动数据输入)按功能键 OFFSET SETTING MDI 按软键(屏幕下方)SETING 参数写入=_ 设定为1 FANUC Series 18i DATA SERVER 操作手册 2 按软键(屏幕下方)输入 FANUC Series 18i DATA SERVER 操作手册 3 五.程序传输(CNC 与 PC 联机)操作说明:模式选择钮(编辑)按功能键 按换页软键(屏幕右下方)向下翻页,直到出现 HOST PROG EDIT 按软键(屏幕下方)HOST FANUC Series 18i DATA SERVER 操作手册 4 软键 功,会出现以下分享画面 按软键 (操作)按BOARD 与 PC 联机成 FANUC Series 18i DATA SERVER 操作手册 5 例如:0004 输入欲执行的档名:按传入软键 按向右软键 按执行软键 传输时,屏幕右下方会显示GET闪烁字符 EXEC GET FANUC Series 18i DATA SERVER 操作手册 6 (传输完成,会出现此画面)FANUC Series 18i DATA SERVER 操作手册 7 进入 DATA SERVER 参数设定画面 按功能键 SYSTEM 按换页软键(屏幕下方)向下翻页,直到出现以下画面 按软键 ETHPRM 按软键(操作)FANUC Series 18i DATA SERVER 操作手册 8 按软键 BOARD 会出现以下画面 *DATA SERVER在网络上的IP地址与PC本身的IP地址,前三组数字设定须相同,最后一组可不同 FANUC Series 18i DATA SERVER 操作手册 9 IP ADDRESS :为 DATA SERVER 在网络上的地址 SUBNET MASK :为 PC 本身的子网掩码 ROUTER IP ADDRESS:为 PC 本身的 IP 地址 例如:IP=192.168.0.119 用键,将游标移至IP ADDRESS.按软键(会出现切断电源警讯)按画页转换键 向下翻页,直到出现以下画面 PAGE 输入 修改 IP 地址 PORT NUMBER设成 21.(依据 FANUC Data Server 操作手册记载)FANUC Series 18i DATA SERVER 操作手册 10 IP ADDRESS:为 PC 本身的 IP 地址 USERNAME :为进入 DATA SERVER 的使用者名称(以使用者为主)PASSWORD :为进入 DATA SERVER 的密码 LOGIN DIR :为 PC 与 DATA SERVER 相连的工作目录 例如：AWEA 按软键 例如：C:USER(以￥表示)修改 LOGIN DIR 输入 修改 USERNAME FANUC Series 18i DATA SERVER 操作手册 11 *按 向右键,可显示：,￥,_ 等符号 按软键 参数设定完成 输入 切断电源,重新开机参数写入设定,改为0 备 注:*操作中,出现此画面,暂时不予理会.待所有步骤都设定完成,再将电源切断.FANUC Series 18i DATA SERVER 操作手册 12 二.IP 地址：（此为 Windows XP 版 设定画面）（1）按 开始 控制台 网络联机(快按两下)选取 Internet Protocol（TCP/IP）按内容 按 使用下列的 IP 地址(S)：（2）在 IP 地址（I）：输入数字：192.168.0.120（依据客户网络 IP 地址数字 输入）与 子网掩码（U）：输入数字：255.255.255.0.FANUC Series 18i DATA SERVER 操作手册 13（3）按 确定（切换至以下画面）再按 确定 关闭 网络联机 画面.FANUC Series 18i DATA SERVER 操作手册 14 三.测试 NC 与 PC 之间网络是否接通：（此为 Windows XP 版 设定画面）（1）按开始 所有程序（P）附属应用程序 命令提示字符（相当于 Windows 98 的 MS-DOS 模式）进入以下画面.（2）输入 DOS 指令：ping 192.168.0.120.（实际数字,须依照 DATA SERVER内 IP _ADDRESS 的设定值而定）FANUC Series 18i DATA SERVER 操作手册 15（3）按 Enter,联机成功会出现此画面.（4）关闭此画面.FANUC Series 18i DATA SERVER 操作手册 16.W_FTPD 软件安装及使用说明:（1）,档案总管.2）新建一名称为 X:DATA SERVER 的数据夹(或自订名称).(X:硬盘位3）将 W_FTPD 复制到新建的数据夹(X:DATA SERVER)内.4）将数据夹内的 W_FTPD 传送到桌面当作快捷方式.鼠标点选快捷方式 W_FTPD按两下,再点选 Security.四 进入WINDOWS系统 点选 Windows（置)（5）用 6）点选General进入下页画面,将Allow Anonymous选项打勾及Maximum （Number of Users设定值更改为 3 或是以上的数字,不可为 0,修改完成请按 OK.FANUC Series 18i DATA SERVER 操作手册 17 （7）画面会自动切换回上一画面,点选 Security,再点选 User/Rights.（8）点选 New User 建立一个新的使用者名称(须与 NC 内 DATA SERVER 的使用者名称相同).FANUC Series 18i DATA SERVER 操作手册 18 （9）于 New User 空格内输入使用者名称,例如：awea FANUC Series 18i DATA SERVER 操作手册 19（10）按 OK,切换至如下图所示画面.可以不输入 Password 直接按 Cancel （11）按 Cancel,会出现以下的画面.FANUC Series 18i DATA SERVER 操作手册 20（12）于 User Name 字段,按下 选取awea.（13）用鼠标点选 Home 字段,建立一个与 NC 内 DATA SERVER 相同的目录.例如：c:user,设定完成后按 Done.FANUC Series 18i DATA SERVER 操作手册 21（14）按 Done,切换成以下画面.（15）按 Logging,再点选Log Options.FANUC Series 18i DATA SERVER 操作手册 22（16）将下列选项都打勾.（17）按 OK 会切换成以下的画面,关闭此画面.（18）执行传输前,先用鼠标点选快捷方式 W-FTPD,再点选 Security;User/Rights.,会进入如下页的画面,在 User Name 字段,按下 ,选 FANUC Series 18i DATA SERVER 操作手册 23 取 awea.（19）按 Done,画面会切换如下图显示,再将画面窗口缩小（最小化）,如此就可以执行程序传输.FTP软件使用方式：可上网至http：/.tw 网站,于软件下载区寻找合适的 FTP 软件,任何的 FTP 软件皆可,建议使用 WFTPD.FANUC Series 18i DATA SERVER 操作手册 24 五(CNC 与 PC 联机)操作说明:模式选择钮(编辑)键 换页软键(屏幕右下方)向翻页 .程序传输EDIT 按功能 PROG 按 下,直到出现HOST 按软键(屏幕下方)HOST FANUC Series 18i DATA SERVER 操作手册 25 软键 功,会出现以下分享画面 按软键 (操作)按BOARD 与 PC 联机成 FANUC Series 18i DATA SERVER 操作手册 26 例如:0004 输入欲执行的档名:按传入软键 按向右软键 按执行软键 传输时,屏幕右下方会显示GET闪烁字符 EXEC GET FANUC Series 18i DATA SERVER 操作手册 27 (传输完成,会出现此画面)FANUC Series 18i DATA SERVER 操作手册 28 六.检视 HARD DISK FILE 程序目录操作说明:流程图:模式选择钮(编辑)按功能键 按换页软键(屏幕右下方)向下翻页,直到出现以下画面 PROG EDIT 按软键(屏幕下方)会出现如下页画面 HD-DIR FANUC Series 18i DATA SERVER 操作手册 29 FANUC Series 18i DATA SERVER 操作手册 30 七.执行加工程序(DNC 联机)操作说明:模式选择钮(自动)按DNC键(位于机器操作面板)按功能键 按换页软键(屏幕下方)向下翻页,直到出现HD-DIR 按软键 按软键 按软键 按软键 *屏幕会显示 DNC Files Name:等 EXEC 输入要执行的程序文件名:DNC-ST(操作)HD-DIR PROG DNC AUTO 待执行的程序名称.FANUC Series 18i DATA SERVER 操作手册 31 按程序启动键,执行DNC加工 CYCLE START I/O Channel（Parameter No.20）0 为 RS-232 传输模式 5 为 DATA SERVER 传输模式 FANUC Series 18i DATA SERVER 操作手册 32.删除 HARD DISK FILE 程序目录操作说明:模式选择钮(编辑)功能键 按换页软键 向翻页 HD-DIR 按软键(屏幕下方)会出现如下页画面 八流程图:EDIT 按 PROG 下,直到出现 HD-DIR FANUC Series 18i DATA SERVER 操作手册 33 按软键 按软键.Hard Disk 格式化（FORMAT）操作说明:模式选择钮 输入要删除的档名:F DEL EXEC 九MDI FANUC Series 18i DATA SERVER 操作手册 34 按功能键 按换页软键 向翻页 DS-MIM 按软键 按软键 按软键 按软键 DISK FORMAT.再按一次软键DISK FORMAT闪烁，SYSTEM 下,直到出现 DS-MIN (操作)FORMAT 屏幕下方会出现 执行中会出现EXEC EXEC 动作完成DISK FORMAT会消失.FANUC Series 18i DATA SERVER 操作手册 35.使用记忆卡执行 DNC 联机加工:执行 DNC 加工与传输加工程 按DNC键(位于机器操作面板)按功能键 按换页软键(屏幕下方)C-CD 如:输入 3 (T2.NCD)页图示画面 十使用屏幕侧边记忆卡插槽时,可用来序.等资料。将 I/O Channel（Parameter No.20）设 4 及 ParameterNo.138.7 设 1.【以 Memory Card 执行 DNC 联机功能 启用】模式选择钮(自动)AUTO DNC 向下翻页,直到出现DN 按软键 例 按软键 会出现如下 DNC-CD PROG 输入要执行的程序文件名:DNC-ST FANUC Series 18i DATA SERVER 操作手册 36 画面上会出现 DNC FILE NAME：T2.NCD,即完成设定 按加工 程序启动键,执行DNC START CYCLE FANUC Series 18i DATA SERVER 操作手册 37.使用记忆卡执行档案复制:模式选择钮(编辑模式)按功能键 按换页软键(屏幕下方)RD 软键 功能软键画面 十一 EDIT 向下翻页,直到出现 CA 按软键 按 会出现如图标 制:从记忆卡读取加工程序到 NC 内存内.字段内输入程序 NO.,例如：FILE NO.=6;按F 档案复(方式一)利用记忆卡程序号码（1）按F READ（2）在 FILE NO SET;于 PROGRAM NO.字段内输入储存于内存内的档案 CARD PROG(操作)FANUC Series 18i DATA SERVER 操作手册 38 号码,例如：PROGRAM NO.=111;按 O SET 输入.3）按 EXEC.方式二)利用程序号码 E字段内输入程序名称,如:O0122.按 F SET;于（3）按（(（1）按N READ（2）在 FILE NAMPROGRAM NO.字段内输入储存于内存的档案号码,如:122.再按 O SET 输入.EXEC.FANUC Series 18i DATA SERVER 操作手册 39
