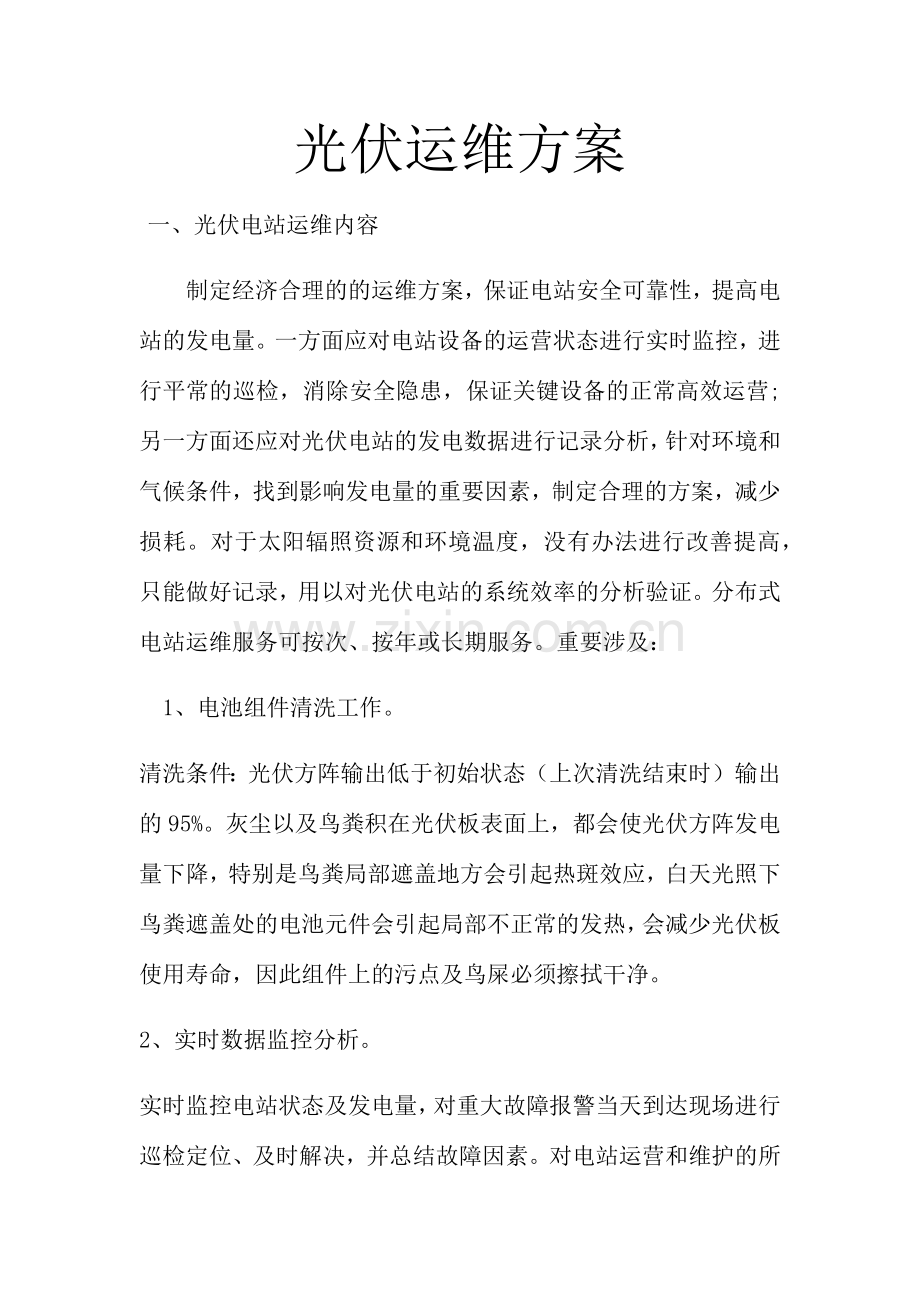

光伏运维方案一、 光伏电站运维内容 制定经济合理的的运维方案，保证电站安全可靠性，提高电站的发电量。一方面应对电站设备的运营状态进行实时监控，进行平常的巡检，消除安全隐患，保证关键设备的正常高效运营;另一方面还应对光伏电站的发电数据进行记录分析，针对环境和气候条件，找到影响发电量的重要因素，制定合理的方案，减少损耗。对于太阳辐照资源和环境温度，没有办法进行改善提高，只能做好记录，用以对光伏电站的系统效率的分析验证。分布式电站运维服务可按次、按年或长期服务。重要涉及：1、电池组件清洗工作。 清洗条件：光伏方阵输出低于初始状态（上次清洗结束时）输出的95%。灰尘以及鸟粪积在光伏板表面上，都会使光伏方阵发电量下降，特别是鸟粪局部遮盖地方会引起热斑效应，白天光照下鸟粪遮盖处的电池元件会引起局部不正常的发热，会减少光伏板使用寿命，因此组件上的污点及鸟屎必须擦拭干净。 2、 实时数据监控分析。 实时监控电站状态及发电量，对重大故障报警当天到达现场进行巡检定位、及时解决，并总结故障因素。对电站运营和维护的所有过程进行具体的记录，对于所有记录必须妥善保管，并对每次故障记录进行分析。 3、 每年定期整体检修，对重要部件和关键位置进行检修维护，达不到规定的部件应及时更换。检修完毕后出具检修报告，使系统维持最大的发电能力。按照检修周期可分为日巡检、周巡检、月巡检以及季度大检修。 电站日巡检工作涉及：直流柜馈线开关、继保测控装置指示灯指示对的，状态对的，无损坏现象；测量表计显示对的；绝缘监察装置工作正常；无端障报警；设备标志齐全、对的。 电站周巡检工作涉及：升压站户外端子箱柜内卫生是否清洁无杂物；设备元件标示是否清楚，无损坏现象；柜体密封是否良好，柜内有无凝露、进水现象，户外断路器设备本体有无悬挂物；内部有无异音；引线有无放电现象；机构箱内部有无灰尘及杂物，密封是否良好；断路器、隔离开关一次设备载流导体元件接头、引线等设备温度测试，主变压器显示是否清楚，隔离开关瓷瓶外表面有无锈蚀、变形，接地刀闸与隔离开关机械闭锁是否可靠，控制箱密封是否良好。 电站月巡检工作涉及：直埋电缆路面是否正常，有无挖掘现象；线路标桩是否完整无缺；光伏组件是否存在玻璃破碎、背板灼焦、明显的颜色变化；光伏组件是否存在与组件边沿或任何电路之间形成连通通道的气泡；光伏组件是否存在接线盒变形、扭曲、开裂或烧毁、接线端子没有良好连接；光伏组件表面是否有鸟粪、灰尘。支架的所有螺栓、焊缝和支架连接是否牢固可靠，表面的防腐涂层，是否出现开裂和脱落现象；直流汇流箱是否存在变形、锈蚀、漏水、积灰现象；箱体外表面的安全警示标记是否完整无破损；各个接线端子是否出现松动、锈蚀现象；直流汇流箱内的高压直流熔丝是否熔断。 通过天天、每周、每月的巡检及时发现问题和隐患，保证电站安全可靠运营，对于短时间无法解决的问题可以汇总记录，季度检修时一并解决。季度检修需要对所有设备进行全面排查维护，具体涉及以下几点： 对光伏组件检修维护：若发现玻璃破碎、背板灼焦、明显的颜色变化、接线盒变形、扭曲、开裂或烧毁，接线端子无法良好连接应立即调整或更换光伏组件。 对支架的检修维护：所有螺栓、焊缝和支架连接应牢固可靠，支架表面的防锈涂层及时补刷。 对直流汇流箱的检修维护：直流汇流箱不得存在变形、锈蚀、漏水、积灰现象，各个接线端子不应出现松动、正负极对地的绝缘电阻应大于2兆欧。 对逆变器的检修维护：逆变器结构和电气连接应保持完整，不应存在锈蚀、积灰等现象，散热环境应良好，逆变器中模块、电抗器、变压器的功能应正常。 对接地与防雷系统的检修维护：光伏组件、支架、电缆金属铠装与屋面金属接地网格的连接应可靠，接地电阻应符合相关规定，光伏方阵防雷保护器应正常有效。 对交流配电柜的检修维护：母线接头应连接紧密，不应变形，无放电变黑痕迹，绝缘无松动和损坏，紧固联接螺栓不应生锈，紧固各接线螺丝，清洁柜内灰尘。二、 光伏电站运维目前的问题1、光伏电站组件表面污垢较多。 2、故障解决不合理导致停机过多，产能不均匀。3、故障解决效率低。 4、没有专业的检修工具，很多潜在故障无法得到及时排除。5、缺少安全保护措施与应急预案，发生安全问题时无法及时得到解决。 6、电站数据分析不到位，只有发电量的数据局限性以说明电站潜在问题所在。 以上情况均会影响采光，减少阳光运用率，运维系统效率低下，导致长期电量损失，影响电站收益率。三、 光伏电站电量分析预测 实时数据的稳定即时采集，可随时了解电站发电情况，通过对电站数据分析，可以连续优化电站的运营管理，维护和提高电站寿命和发电效率。 1、光伏电站信息 组件类型 晶体硅(c-Si)安装方式 固定安装,固定倾角安装方位角/倾角 180南/30逆变器欧洲效率 97.5%DC/AC损耗 5.5%/1.5% 2、倾斜面总辐射 固定表面，方位角180(南),倾斜角.30 月GimGidDidRidShloss1月1053.381.510.00.102月97.33.471.830.00.103月152.24.912.350.00.104月162.45.412.710.00.105月171.45.532.870.10.106月1505.003.000.00.107月142.34.592.830.00.108月1444.642.660.00.109月125.24.182.110.00.1010月130.74.221.920.00.1011月1073.571.550.00.1012月103.83.341.370.00.10年1591.3 4.36 2.23 0.0 0.10 Gim接受面总辐射月总值kWh/m2Gid接受面总辐射日总值kWh/m2Did接受面散射辐射日总值kWh/m2Rid接受面反射辐射日总值kWh/m2 Shloss 由于地形遮挡产生的总辐射损耗% 3、初始阶段光伏电站产量 月EsmEsdEtmEsharePR1月93.23.0193.27.388.72月83.82.9983.86.686.03月126.14.07126.19.982.84月128.54.28128.510.179.05月131.44.24131.410.376.66月112.33.74112.38.874.87月106.33.43106.38.374.68月108.93.51108.98.575.59月96.63.2296.67.677.110月105.23.39105.28.380.411月90.83.0390.87.184.812月91.42.9591.47.288.0年1274.5 3.49 1274.5 100.080.0Esm月满发时数kWh/kWpEsd 日满发时数kWh/kWp Etm产能月总值kWhEshare 各月产能比例% 4、 系统损耗和转换效率 产能转换环节满发时数损耗满发时数损耗满发时数转换效率 kWh/kWpkWh/kWp%累积%1. 倾斜面总辐射（输入）1593100.02. 总辐射经地形遮挡后产生损耗1591-2.0-0.199.93. 总辐射经反射后产生损耗1543-49.0-3.096.94. 组件中转换为直流电产生损耗1419-124.0-8.189.15. 其它直流电损耗1341-78.0-5.584.26. 逆变器损耗（直流/交流转换）1307 -34.0-2.582.17. 变压器和线损1287-20.0-1.580.88. 可运用率产生损耗1275-13.0-1.080.0系统总量 1275 -318.0 -20.0 80.0 产能转化环节和损耗： 1. 初始产能假设在标准测试状况(STC)下产生；2. 倾斜面总辐射由于地形和光伏组件的遮挡产生损耗；3. 总辐射由于光伏组件表面（一般是玻璃）的反射产生损耗； 4.光伏组件将太阳辐射转换为直流电时产生损耗；组件的转换效率在偏离STC时也产生损耗；5.此损耗假设涉及：光伏模板间的不匹配，汇流和电缆的发热损耗，由于冰雪、尘土及空气污染等引起的损耗和光电板的自身遮挡损耗；6.在逆变器中认为欧洲效率为大体的平均损耗； 7.交流电线端和变压器（如有）中的损失； 8.可运用率假设了由于维护或故障引起的停机导致的损耗
