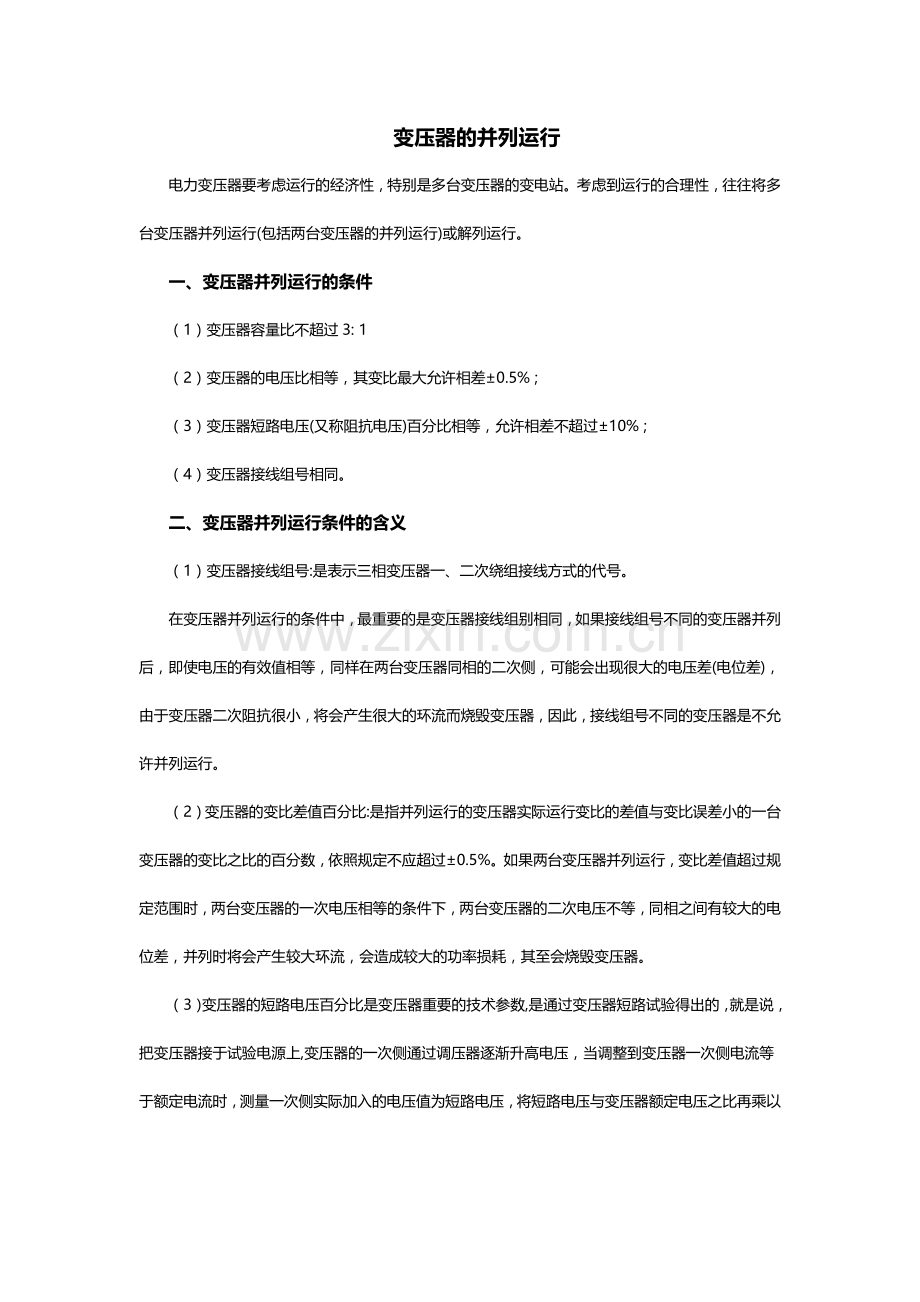

变压器的并列运行
电力变压器要考虑运行的经济性，特别是多台变压器的变电站。考虑到运行的合理性，往往将多台变压器并列运行(包括两台变压器的并列运行)或解列运行。
一、变压器并列运行的条件
（1）变压器容量比不超过3: 1
（2）变压器的电压比相等，其变比最大允许相差±0.5% ;
（3）变压器短路电压(又称阻抗电压)百分比相等，允许相差不超过±10% ;
（4）变压器接线组号相同。
二、变压器并列运行条件的含义
（1）变压器接线组号:是表示三相变压器一、二次绕组接线方式的代号。
在变压器并列运行的条件中，最重要的是变压器接线组别相同，如果接线组号不同的变压器并列后，即使电压的有效值相等，同样在两台变压器同相的二次侧，可能会出现很大的电压差(电位差)，由于变压器二次阻抗很小，将会产生很大的环流而烧毁变压器，因此，接线组号不同的变压器是不允许并列运行。
（2）变压器的变比差值百分比:是指并列运行的变压器实际运行变比的差值与变比误差小的一台变压器的变比之比的百分数，依照规定不应超过±0.5%。如果两台变压器并列运行，变比差值超过规定范围时，两台变压器的一次电压相等的条件下，两台变压器的二次电压不等，同相之间有较大的电位差，并列时将会产生较大环流，会造成较大的功率损耗，其至会烧毁变压器。

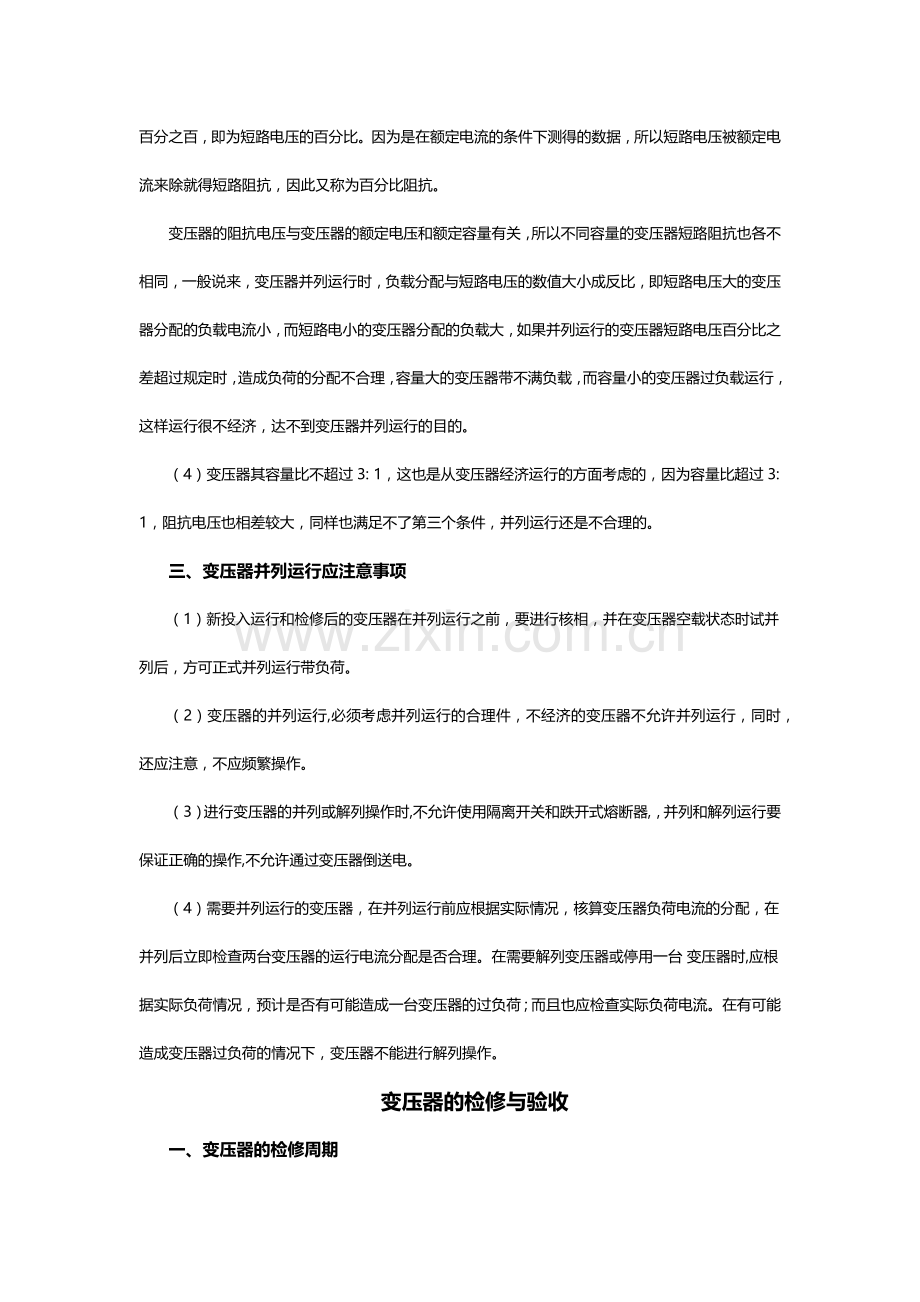

（3）变压器的短路电压百分比是变压器重要的技术参数,是通过变压器短路试验得出的，就是说，把变压器接于试验电源上,变压器的一次侧通过调压器逐渐升高电压，当调整到变压器一次侧电流等于额定电流时，测量一次侧实际加入的电压值为短路电压，将短路电压与变压器额定电压之比再乘以百分之百，即为短路电压的百分比。因为是在额定电流的条件下测得的数据，所以短路电压被额定电流来除就得短路阻抗，因此又称为百分比阻抗。
变压器的阻抗电压与变压器的额定电压和额定容量有关，所以不同容量的变压器短路阻抗也各不相同，一般说来，变压器并列运行时，负载分配与短路电压的数值大小成反比，即短路电压大的变压器分配的负载电流小，而短路电小的变压器分配的负载大，如果并列运行的变压器短路电压百分比之差超过规定时，造成负荷的分配不合理，容量大的变压器带不满负载，而容量小的变压器过负载运行，这样运行很不经济，达不到变压器并列运行的目的。
（4）变压器其容量比不超过3: 1，这也是从变压器经济运行的方面考虑的，因为容量比超过3: 1，阻抗电压也相差较大，同样也满足不了第三个条件，并列运行还是不合理的。
三、变压器并列运行应注意事项
（1）新投入运行和检修后的变压器在并列运行之前，要进行核相，并在变压器空载状态时试并列后，方可正式并列运行带负荷。
（2）变压器的并列运行,必须考虑并列运行的合理件，不经济的变压器不允许并列运行，同时，还应注意，不应频繁操作。
（3）进行变压器的并列或解列操作时,不允许使用隔离开关和跌开式熔断器,，并列和解列运行要保证正确的操作,不允许通过变压器倒送电。
（4）需要并列运行的变压器，在并列运行前应根据实际情况，核算变压器负荷电流的分配，在并列后立即检查两台变压器的运行电流分配是否合理。在需要解列变压器或停用一台 变压器时,应根据实际负荷情况，预计是否有可能造成一台变压器的过负荷；而且也应检查实际负荷电流。在有可能造成变压器过负荷的情况下，变压器不能进行解列操作。
变压器的检修与验收
一、变压器的检修周期
变压器的检修一般分为大修、小修，其检修周期规定如下：
1.变压器的小修
（1）线路配电变压器至少毎两年小修两次；
（2）室内变压器至少每年小修一次。
2.变压器的大修
对于10kv及以下的电力变压器，假如不经常过负荷运行，可每10年左右大修一次。
二、变压器的检修项目
变压器小修的项目:
（1）检杳引线、接头接触有无问题；
（2）测量变压器二次绕组的绝缘电阻值；
（3）清扫变压器的外壳以及瓷套管；
（4）消除巡视中发现的缺陷；
（5）补充变压器绝缘油；
（6）清除变压器油枕集污器中的水和污垢；
（7）检査变压器各部位油截门是否堵塞；
（8）检查气体继电器引线是否绝缘,受腐蚀者应更换；
（9）检杳呼吸器和出气瓣，清除脏物；
（10）采用熔断器保护的变压器，检查熔丝或熔体是否完好，二次侧熔丝的额定电流是否符合要求；
（11）柱上配电变压器应检查水泥杆是否牢固，木质电杆有无腐朽。
三、变压器大修后的验收检查
变压器大修后,应检査实际检修质量是否合格，检修项目是否齐全。同时,还应验收试验资料以及有关技术资料是否齐全。
1.变压器大修后应具备的资料
（1）变压器出厂试验报告；
（2）交接试验和测量记录；
（3）变压器吊心检查报告；
（4）干燥变压器的全部记录；
（5）油、水冷却装置的管路连接图；
（6）变压器内部接线图、表计及信号系统的接线图；
（7）变压器继电保护装置的接线图和整个设备的构造图等。
2.变压器大修后应达到的质量标准
（1）油循环通路无油垢、不堵塞；
（2）铁芯夹紧螺栓绝缘良好；
（3）线圈、铁芯无油垢,铁芯的接地良好；
（4）线圈绝缘良好，各固定部分无损坏、松动；
（5）高、低压线圈无移动、变位；
（6）各部位连接良好,螺栓拧紧，部位固定；
（7）紧固楔垫排列整齐，没有发生变形；
（8）温度计(扇形温度计)的接线良好，用500V兆欧表测量绝缘电附，绝缘电阻应大于 1MΩ；
（9）调压装置内清洁，接点接触良好，弹力标准；
（10）调压装置的转动轴灵活，封油口完好紧密,转动接点的转动正确、牢固；
（11）瓷套管表面清洁、无污垢；
（12）套管螺栓.垫片、法兰、填料等完好、紧密，无渗漏油现象；
（13）油箱、油枕和散热器内清洁、无锈蚀、渣滓；
（14）本体各部的法兰、接点和孔盖等须紧固,各油门开关灵活，各部位无渗漏油现象；
（15）防爆管隔膜密封完整，并有用玻璃刀刻划的“十”字痕迹；
（16）油面指示计和油标管清洁透明，指示准确；
（17）各种附件齐全，无缺损。
